电池综合测试仪操作指引
1.0目的
规范电池综合功能测试仪的操作、保管与维护。
2.0范围
适用公司内BTS-2004型号的电池综合功能测试仪。
3.0定义
无
4.0职责
4.1品质部为本指导书的权责单位。
4.2各使用部门遵守本操作指引。
5.0操作内容
5.1基本功能与外观
1）电池静态参数快速检测； 2）电池容量检测
3）可单独选择的电池充电功能； 4）可单独选择的电池放电功能。
5）数控电流电压源功能； 6）数控电子负载功能。
7）电压和内阻表功能； 8）仪器校准功能
9）读码
，用来显示操作和测量信息的LCD 显示器，操作键盘，以及接线孔，如图所示：
个轻触按键，分别是向上键，向下键，左键（减少），右键（增加）,取消键（返回），确认键（开始/暂停）键。
在任何一个操作界面中，按取消键都可以退出当前操作，并返回
上一级菜单，如当前在设置状态，按确认键则启动运行，如在运行状态，按确认键可以
暂停当前操作，再次按下确认键，可以再次启动当前运行。
个接线端子，其中P+，P-分别连接到电池的正极和负极，作为充电电流和放电电流的连接通道，另外，R+,R-也分别用独立的两根导线连接到电池的正极和负极。
并在电池极
片上汇合，作为测量信号的连接通道，这样测量的时候，通过4线制测量，可以消除导
线带来的测量误差，提高测试精度。
另外R1,和R2 分别作为电池内部识别ID 电阻或
者热敏电阻的连接端子，如需要的话，可以用导线连接到相应端子，ID 线用于测量一
些带码片的电池，目前此项功能可选。
，测量该电池共需要5根连接线，其中P+,R+分别用两根导线连接到电池的正极，P-，R-分别用两根导线连接到电池的负极，这样可以获得精确的内阻测量结果，如不需要精确
的内阻测量结果，也可以把P+，R+直接并联，P-和R-直接并联，然后再分别连接到电
池的正极和负极，这样除内阻测试的电阻值可能偏大外，无其他不良影响。
如需要测
试识别电阻或者热敏电阻，可将单独的导线连接到测试仪R1/R2 端到电池的对应端子。
，以及短路保护功能，需要通过较大电流，所以连接到P+,P-的引线必须采用较粗一些的导线，以免因为导线内阻的原因，导致测试结果不正确。
5.2主功能菜单选择。
电池检测仪的使用方法
电池检测仪的使用方法电池检测仪广泛应用于各种电池的测试和检测，包括镍镉电池、镍氢电池、锂离子电池等。
以下是电池检测仪的使用方法。
首先，准备工作：1. 找到一块干净、干燥的工作台，并确保周围没有易燃或易爆物品。
2. 确认电池检测仪已经充好电，并将其电源插头插入适配器或电源插座中。
3. 检查电池检测仪的测试电线和夹子是否处于良好状态，并确保没有损坏或短路。
接下来，进行测试步骤：1. 将要测试的电池检测仪放在工作台上，确保它的底部与工作台接触牢固。
2. 打开电池检测仪的开关，并调整测试模式。
通常情况下，电池检测仪会有一个选择旋钮或按钮来切换不同的测试模式，如容量测试、内阻测试等。
根据需要选择合适的测试模式。
3. 根据电池类型（如镍镉电池、锂离子电池等），调整电池检测仪上的电流（或称为负载电流）和测试时间。
不同类型的电池需要不同的电流和测试时间来获得准确的测试结果。
可以参考电池的技术参数或使用手册来确定合适的测试参数。
4. 连接电池检测仪的测试电线和夹子到电池的正负极。
确保连接牢固，避免发生接触不良或短路情况。
5. 按下测试按钮或旋钮来开始测试。
在测试过程中，电池检测仪会对电池进行充放电，并记录测试结果。
6. 等待测试完成，电池检测仪会显示测试结果，如电池的电压、容量、内阻等参数。
仔细阅读和记录这些数据，以备后续参考。
最后，注意事项和维护：1. 在使用电池检测仪之前，请阅读并理解其使用手册中的安全警示和注意事项。
遵守正确的操作规程，以确保您的安全和设备的正常运行。
2. 在测试不同类型的电池之前，请确保电池检测仪已经设置为正确的测试模式和参数。
错误的设置可能导致测试结果不准确或设备损坏。
3. 使用正确的测试电线和夹子，避免使用破损、老化或不匹配的配件。
这些配件可能导致测试结果的误差或设备故障。
4. 定期检查电池检测仪的电源线、电线和夹子是否损坏。
及时更换破损或老化的配件，避免电流泄漏或短路事故。
5. 在测试过程中，尽量保持电池检测仪的工作环境干净和无尘。
电池综合测试仪 操作手册说明书
惠州精惠仪器设备有限公司HUIZHOU JINGHUI INSTRUMENT EQUIPMENT CO.,LTD电池综合测试仪操作手册安全需知警告！严禁电池正负极反接！提醒！开机前保证夹具不能接负载！不要在测试过程中中止测试，会导致测量数据不准确警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与精惠仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
1仪器操作异常。
2操作中仪器产生反常噪音、异味、烟或闪光。
3操作过程中，仪器产生高温或电击。
4电源线、电源开关或电源插座损坏。
5杂质或液体流入仪器。
安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明：用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，精惠仪器将不承担任何责任。
仪器接地：为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器：不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳：非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器：如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器：如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器：超出范围，仪器所提供的保护措施将失效。
目录前言 (1)功能概述 (3)仪器外观 (5)接线方式 (7)主功能菜单 (7)电池静态参数测量模式 (13)电池容量测量模式 (14)单独充电模式 (15)单独放电模式 (15)程控电源模式 (15)程控电子负载模式 (16)电压与内阻表模式 (17)仪器特性指标 (18)上位机软件前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。
电池综合测试仪操作指引
电 池
电池测量接法
注意事项
电池综合测试04
品牌 使用部门
泰斯电子 IQC检验室
发行日期 编制
版本 审核
操作指引
一、控制面板按键说明（序号与左图编对应）
（1）显示屏
（2）取消/返回
（3）向上键
（4）确认、开始、暂停
（5）左键数值减少 （6）向下键 （7）右键数值增加 （8）测试端口
示意图
编号 批准
23
二、操作界面功能说明 1.Static Test》》》》静态参数测试 2.Capacity Test 》》》电池容量测试 3.Battery charge》》》电池单独充电功能 4.Battery discharge》电池单独放电功能 5.Program DC Power》》程控直流电源 6.Program E-load》》》程控电子负载 7.VOL and IMP》》》》电压和内阻测量 8.Enter Calibration》进入内部校准程序 9.Read DS2502》》》》读DS2502兼容码片
5
1 8
三、操作步骤 （1）打开电源 （2）选择测试项目 （3）根据承认书规格参数调节测试参数 （4）将电池安右图放式连接 （5）按ENTER键开始测试
4
6 7
四、注意事项 1、电池安装时应注意电池极性，严禁将极性装反，否则会造成电池 严重损坏。 2、在电池测试过程中，每个测试通道会工作在不同的状态和不同的电流模式，严禁将 通道的电池和测试电极连接。同一个通道电池夹具和测试端口是并联关系，严禁同时 3、测试电极一定要严格对准电池电极，防止测试电极将电池的正负极短路，造成电池 4、使用前确认认仪器是否有进行有效接地 4、仪器表面不能堆放物料、杂物 5、每天上班前整理好5S
电池容量测试仪使用方法
电池容量测试仪使用方法
1. 准备：请准备一块新电池，并确保电池输出端与电池容量测试仪的连接接口是相同的；
2. 接线：将步骤1中准备的电池的负极连接电池容量测试仪的COM接口，正极连接V+接口；
3. 设置：将测试仪上的低压开关调至3V位置，测量电压档位调至0.1V；
4. 开始：按下开始按钮开始测试，测试仪会自动将电池放电；
5. 结束：当电池电压降至2.8V时，电池容量测试仪自动将电池放电结束，此时显示屏上显示测量结果即为电池容量值。
6. 完成：记录电池容量值后，把电池容量测试仪的电池接口拔开，测试完成。

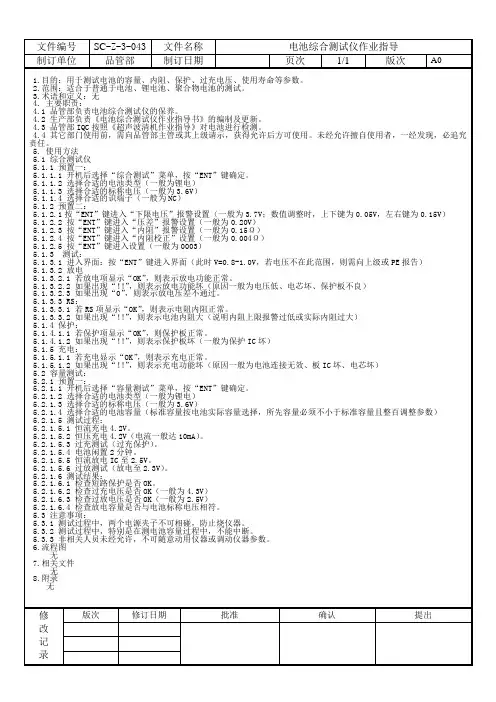

电池综合测试仪作业指导
5.2容量测试：
5.2.1预置一：
5.2.1.1开机后选择“容量测试”菜单，按“ENT”键确定。
5.2.1.2选择合适的电池类型（一般为锂电）
5.2.1.3选择合适的标称电压（一般为3.6V）
5.2.1.4选择合适的电池容量（标准容量按电池实际容量选择，所先容量必须不小于标准容量且整百调整参数）
5.2.1.6.1检查短路保护是否OK。
5.2.1.6.2检查过充电压是否OK（一般为4.3V）
5.2.1.6.3检查过放电压是否OK（一般为2.5V）
5.2.1.6.4检查放电容量是否与电池标称电压相符。
5.3注意事项：
5.3.1测试过程中，两个电源夹子不可相碰，防止烧仪器。
5.3.2测试过程中，特别是在测电池容量过程中，不能中断。
5.1.2.3按“ENT”键进入“内阻”报警设置（一般为0.15Ω）
5.1.2.4按“ENT”键进入“内阻校正”设置（一般为0.004Ω）
5.1.2.5按“ENT”键进入设置（一般为0003）
5.1.3测试：
5.1.3.1进入界面：按“ENT”键进入界面（此时V=0.8-1.0V，若电压不在此范围，则需向上级或PE报告）
5.3.3非相关人员未经允许，不可随意动用仪器或调动仪器参数。
6.流程图
无
7.相关文件
无
8.附录
无
修
改
记
录
版次
修订日期
批准
确认
提出
5.1.3.2放电
5.1.3.2.1若放电项显示“OK”，则表示放电功能正常。
5.1.3.2.2如果出现“！！”，则表示放电功能坏（原因一般为电压低、电芯坏、保护板不良）
综合测试仪设备操作说明书
综合测试仪设备操作说明书仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本一、面板介绍：1. POWER ：电源开关2. LCD 显示屏：显示测试画面B HOST 接口：用于拷贝资料4. 蜂鸣器口：用于发出OK 与NG 声响5.功能键：不同显示画面对应不同功能6. 调用测试文件功能键：用于调取测试资料7.MEAS 键：按此键可直接进入测试界面8.SUTEP 键：按此键可直接进入测量设置界面9.SYSTEM 键：系统设置界面 10.数值键：用于向仪器输入数据11.ESC 键：退出功能12.BACKSPACE 键：用于删除输入数值最后一个键 13.CAL 键：可选择对扫描测试开路、短路校准 14.KEYLOCK 键：开、解锁键 15.DC BIAS 键：用于允许和禁止直流偏置输出16.RESET 键：复位键，当变压器扫描测试进行时，按下此键即停止扫描17.TRIGGER 键：触发按键，当仪器触发方式设定为MAN （手动）模式时，按此键可触发仪器测试 18.连接扫描盒前端口：用于仪器连接扫描盒进持扫描测量19.ENTEN 键：用于终止输入数据输入20.光标键：进行光标移动选择所需项目21.机壳接地端：该接线端于仪器机壳相连。
用于保护或屏蔽接地连接22.功能键：复合功能键。
当变压器扫描显示页面，插上U 盘按此键，可选择拷全屏或保存测试数至U 盘；当变压器设置页面，可快速的切换变压器测试页面核准审核制作日期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本二、操作说明：1.仪器、扫描盒、治具的连接如下图：23.连接扫描盒前端口：用于扫描盒连接仪器24.扫描盒：由仪器控制其扫描测量 25.脚踏板开关： 26.综合测试治具27.SCANNER ：控制端口，用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接28.专用电缆线：用于仪器与扫描盒的连接 29.电源线：用于接通220V/50HZ 的电压 30.SCANNER 接口：通过SCANNER 接口控制变压器扫描盒2.仪器的开机：接通220V/50HZ 电源后，按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。
CR-AG48系列蓄电池综合测试仪说明书
CR-AG48系列蓄电池综合测试仪说明书————————————————————————————————作者：————————————————————————————————日期：CR—AG48系列蓄电池综合测试仪V3.0使用说明书陕西柯蓝电子有限公司二〇〇五年十月目录第一部分仪器使用说明书---------------------------------------------------------------------------------------------------- 1第一章概述 ----------------------------------------------------------------------------------------------------------------------- 11.1综述--------------------------------------------------------------------------------------------------------------------------- 11.2主要功能及特点 ----------------------------------------------------------------------------------------------------------- 11.3技术指标 -------------------------------------------------------------------------------------------------------------------- 2第二章外形及接线说明-------------------------------------------------------------------------------------------------------- 3 2。
电池综合测试仪操作指引
电池综合测试仪操作指引1.0目的规范电池综合功能测试仪的操作、保管与维护。
2.0范围适用公司内BTS-2004型号的电池综合功能测试仪。
3.0定义无4.0职责4.1品质部为本指导书的权责单位。
4.2各使用部门遵守本操作指引。
5.0操作内容5.1基本功能与外观1）电池静态参数快速检测； 2）电池容量检测3）可单独选择的电池充电功能；4）可单独选择的电池放电功能。
5）数控电流电压源功能； 6）数控电子负载功能。
7）电压和内阻表功能； 8）仪器校准功能9）读码，用来显示操作和测量信息的LCD 显示器，操作键盘，以及接线孔，如图所示：个轻触按键，分别是向上键，向下键，左键（减少），右键（增加）,取消键（返回），确认键（开始/暂停）键。
在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下确认键，可以再次启动当前运行。
个接线端子，其中P+，P-分别连接到电池的正极和负极，作为充电电流和放电电流的连接通道，另外，R+,R-也分别用独立的两根导线连接到电池的正极和负极。
并在电池极片上汇合，作为测量信号的连接通道，这样测量的时候，通过4线制测量，可以消除导线带来的测量误差，提高测试精度。
另外R1,和R2 分别作为电池内部识别ID 电阻或者热敏电阻的连接端子，如需要的话，可以用导线连接到相应端子，ID 线用于测量一些带码片的电池，目前此项功能可选。
，测量该电池共需要5根连接线，其中P+,R+分别用两根导线连接到电池的正极，P-，R-分别用两根导线连接到电池的负极，这样可以获得精确的内阻测量结果，如不需要精确的内阻测量结果，也可以把P+，R+直接并联，P-和R-直接并联，然后再分别连接到电池的正极和负极，这样除内阻测试的电阻值可能偏大外，无其他不良影响。
如需要测试识别电阻或者热敏电阻，可将单独的导线连接到测试仪R1/R2 端到电池的对应端子。
综合测试仪器操作指导书
设置电压上限值
11
IMP- Min:50mQ
设置内阻下限值
12
IMP-Max:160mQ
设置内阻上限值
13
OVC- Min:2.0A
设置过电流保护下限
14
OVC -Max:6.0A
设置过电流保护上限
15
R1-Mi n:8.0Kq
设置识别电阻R1下限
16
R1- Max:50.0KQ
23
Short Re: Charge
是否进行短路恢复测试
5.2调节上下按钮，使箭头对准
Static Test点按Enter键（1），进入静态测试参数调节。
5.3根据产品工艺要求，点按左右上下移动键（2）分别设置各项参数，其各项内容如下：
1P ack type: Lion
锂电池
NiMH
镍氢电池
NiCD
镍镉电池
SAL
小型铅酸电池
2
PackVOl:3.6V
选择电池电压（3.6V，7.2V等）
泰斯电池综合测试仪作业
/;
指导书
编写人:
日期:
审核人:
日期:
批准人:
日期:
文件修改记录
日期
修订状态
修订内容摘要
修改人
审核人
批准人
文件发放范
总经办
销售部 技术研发部
□PM（部
□品管部
□行政人事部
□财务部□Leabharlann 产部受控印栏非受控印栏
作废印栏
1.0目的
规定操作行为，指导正确的操作方法，防止工伤事故的发生，保证设备的正常运转，
3
Pack Cap：500mAh
pack电池综合测试仪作业指导书.doc
编写人： 宋金波审核人：日期：2016-8-6日期:电池综合测试仪作业指导书批准人:文件发放范围□总经办 □ PMC口财务部 □业务部□品管部 □生产部 □工程部□行政部□采购部1.0目的规定操作行为，指导正确的操作方法，保证设备的正常运转，保证产品的质量。
2.0适用范围本公司泰斯和爱维特生产的电池综合测试仪的操作。
3.0定义无->1 .Static Test2. C apacity Test3. Battery Charge Battery Discharge ->1 ,静态参数测试 2 ,电池容量测试 3,电池单独充电功能 4 当所选择功能选项超过第4项之后，自动翻页到第5项，如下图显示:-> 5.Program DC Power 6. Program E-load 7. V OLandlMPEnter Calibration->5,程控直流电源 6 .程控电子负载 7 .电压和内阻测量.进入内部校准程序当所选择功能超过第8项之后，动翻页到最后一,项，如下图显示:->9.ReadDS2502 ->9 .读DS2502兼容返回 ESC向上键左键数值减少▽向下键4.0职责4.1品管人员负责对电池综合测试仪的保养与正确调式操作。
