4客运专线铁路工程施工质量验收标准应用指南(检验批质量记录验收表)291～435页
铁路工程检验批质量验收记录表
铁路工程检验批质量验收记录表1. 总则本文档是铁路工程检验批质量验收的记录表。
检验批质量验收是指对铁路工程建设进行质量检验，确保工程符合相关标准和要求的过程。
2. 验收范围本次质量验收记录表适用于以下铁路工程检验批的验收：- 工程项目名称：- 检验批编号：- 检验批名称：3. 验收内容本次质量验收记录包括以下内容的评价：- 施工作业的合规性- 工程质量的合格性- 质量验收的文件和记录4. 验收标准质量验收将根据以下标准进行评价：- 相关规范和标准- 工程设计要求- 施工方案和技术规范5. 验收程序质量验收将按照以下程序进行：1. 准备验收：确定验收人员、准备验收文件。
2. 检查验收：对施工过程中的关键环节进行检查和评价。
3. 抽样检验：根据抽样方案对关键要素进行检验和测试。
4. 验收评定：根据实际情况对施工质量进行评价，并作出合格或不合格的判定。
5. 验收记录：记录检验结果、问题及处理情况等。
6. 验收记录验收记录表包括以下项目的信息：- 项目名称：- 检验批编号：- 施工单位：- 验收日期：- 验收人员：- 验收结果：- 问题及处理情况：7. 验收结论根据质量验收的结果，对铁路工程检验批做出以下结论：- 合格：符合相关标准和要求。
- 不合格：不符合相关标准和要求。
8. 验收意见验收人员可根据实际情况提出对施工质量的改进意见和建议。
9. 备注在验收过程中有任何特殊情况或需要说明的地方，可在备注栏进行说明。
以上为铁路工程检验批质量验收记录表的基本要点和内容说明。
根据实际情况，可适当调整和补充相关信息。
客运专线铁路工程施工质量验收标准应用指南 路基表
第五章路基工程路基工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：（1）一个区间或一个车站的正线路基为一个单位工程。
（2）一个施工单位担负的路基施工长度为一个单位工程。
（3）特别大型的支挡结构可作为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分。
分项工程应按工种、工序、材料、施工工艺等划分。
检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
路基工程的分部工程、分项工程和检验批的划分及编号应符合下列各表的规定：路基分部工程、分项工程和检验批的划分及编号（路基单位工程编号 0201）原地面平整、碾压检验批质量验收记录表说明主控项目1．设计不作特别处理的地基，经平整、夯压后，其表面应无杂草、树根、腐殖土。
地下水出露处的处理应满足设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、核对。
2．当路堤高度小于2.5 m时，不同种类填料（除块石类混合料外）的压实质量应按下表采用双指标控制。
路基基床的压实标准注：①K h为重型击实试验的压实系数。
②K30为30 cm直径荷载板试验得出的地基系数，一般取下沉量为0.125 cm时的荷载强度。
检验数量：施工单位每100 m等间距检验4个点。
监理单位每200 m见证检验2个点。
检验方法：根据地基土的种类，按下表规定的方法检验。
压实质量的检测方法一般项目1．地面横坡陡于1∶5时，应按设计在原地面开挖台阶，台阶宽度不小于1 m。
检验数量：施工单位检验9个点。
检验方法：尺量，水准测量。
换填地基检验批质量验收记录表说明主控项目1．换填所用的填料种类、质量、使用范围应符合设计要求。
检验数量：施工单位每换填10 000 m3时，检验2组；每增加5 000 m3，增加1组检验。
监理单位按施工单位检验数量的20%见证检验或10%平行检验，且不得少于1组。
检验方法：检查产品质量证明文件及抽样试验。
客运专线铁路隧道工程施工质量验收标准、验收记录表(隧道)

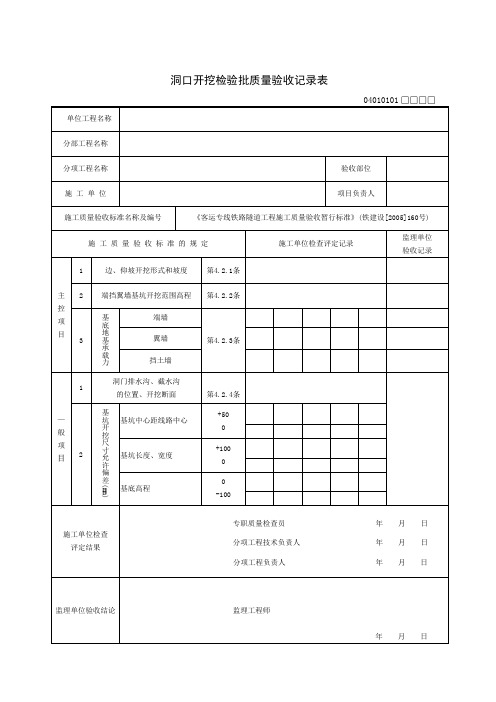

洞口开挖检验批质量验收记录表04010101口口口口洞门模板及支架检验批质量验收记录表洞门钢筋检验批质量验收记录表04010103口口口口洞门混凝土(原材料)检验批质量验收记录表(Ⅰ)04010104口口口口洞门混凝土(配合比)检验批质量验收记录表(Ⅱ)洞门混凝土(施工及养护)检验批质量验收记录表(Ⅲ)砌体工程检验批质量验收记录表04010105口口口口洞口防护检验批质量验收记录表04010106口口口口洞身开挖检验批质量验收记录表04010201口口口口隧底开挖检验批质量验收记录表04010202口口口口弃碴场防护检验批质量验收记录表04010203口口口口喷射混凝土(原材料)检验批质量验收记录表(Ⅰ)喷射混凝土支护检验批质量验收记录表(Ⅱ)锚杆检验批质量验收记录表04010302口口口口超前小导管检验批质量验收记录表超前预注浆检验批质量验收记录表04010307口口口口衬砌模板检验批质量验收记录表衬砌钢筋检验批质量验收记录表衬砌混凝土(施工及养护)检验批质量验收记录表(Ⅲ)衬砌混凝土(结构外观和尺寸偏差)检验批质量验收记录表(Ⅳ)底板混凝土(施工及养护)检验批质量验收记录表(Ⅲ)仰拱混凝土(施工及养护)检验批质量验收记录表(Ⅲ)仰拱填充混凝土(施工及养护)检验批质量验收记录表(Ⅲ)回填注浆检验批质量验收记录表辅助坑道开挖检验批质量验收记录表喷射混凝土(原材料)检验批质量验收记录表(Ⅰ)喷射混凝土支护检验批质量验收记录表(Ⅱ)钢架(格栅钢架、型钢钢架)检验批质量验收记录表管棚检验批质量验收记录表04010506口口口口辅助坑道钢筋检验批质量验收记录表辅助坑道混凝土(原材料)检验批质量验收记录表(Ⅰ)04010510口口口口辅助坑道混凝土(配合比)检验批质量验收记录表(Ⅱ)04010510口口口口辅助坑道混凝土(施工及养护)检验批质量验收记录表(Ⅲ)04010510口口口口辅助坑道混凝土(结构外观和尺寸偏差)检验批质量验收记录表(Ⅳ)04010510口口口口辅助坑道口及其封闭检验批质量验收记录表04010511口口口口。
客运专线铁路工程施工质量验收标准应用指南-薛吉岗2005
第二章基本内容 1客运专线铁路工程施工质量验收标准应用指南2005年。
北京第三章验收记录表格的编制和应用第一节施工现场质量管理检查记录表施工现场质量管理检查，是施工前监理单位对施工单位所做施工准备工作的一次全面检查，也是施工单位对现场施工质量管理的一次自我检查，是保证顺利施工和工程质量的一项基础工作。
一般情况下，每个单位工程应检查一次。
施工现场质量管理检查记录表由施工单位的现场负责人填写，并将有关文件、证件、资料的原件或复印件备齐,由监理单位的总监理工程师进行检查验收，做出合格或不合格及限期整改的结论.施工现场质量管理检查记录表填写样式见示例3。
1。
一、表头部分表头部分填写的内容反映了一个单位工程的概况和各方情况，表头部分的各方负责人无须签字。
（1）单位工程名称：与设计文件中工程名称对应的单位工程名称。
（2）开工日期：开工报告中的开工日期。
(3）建设单位：承包合同中的甲方单位全称，项目负责人为合同的签字人。
考虑到铁路建设工程管理模式和组织机构的多样性，建设单位也可以填写为受委托的管理机构全称,项目负责人也可以填写按规定程序委托的代表人。
（4）设计单位：勘察设计合同中签章的单位全称.项目负责人为合同的签字人或按规定程序委托的该项目现场负责人。
（5）监理单位：委托监理合同中的监理单位全称或该项目监理机构全称.总监理工程师应是委托监理合同中明确的项目监理机构负责人，也可以是监理单位以文件形式明确的该项目监理负责人。
该负责人必须具有总监理工程师任职资格.（6)施工单位：承包合同中的乙方单位全称或该单位的现场项目机构全称。
项目负责人、项目技术负责人与合同一致或为按规定程序明确的人员。
由于铁路建设项目的规模较大，为便于现场管理,突出谁生产谁负责的原则，可填写该单位工程的具体施工单位、项目负责人、项目技术负责人。
表头部分的填写也可由建设单位根据实际情况作出具体规定。
二、检查项目部分（1）开工报告.检查开工报告有无及审批情况。
《铁路工程施工质量工程验收标准应用指南》桥涵表04版铁路验表-普铁
《铁路工程施工质量工程验收标准应用指南》桥涵表04版铁路验表-普铁第六章桥涵工程桥涵工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：（1）每座特大桥、大桥、中桥为一个单位工程；（2）小桥不超过5座为一个单位工程；（3）涵洞不超过10座为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、材料、施工工艺等划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
桥涵工程的分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。
桥梁分部工程、分项工程、检验批划分及编号（桥梁单位工程编号0301）涵洞分部工程、分项工程、检验批划分及编号（涵洞单位工程编号0302）换填地基检验批质量验收记录表说明主控项目1．换填地基所用材料必须符合下列规定：（1）换填用砂应为中、粗砂，有机质和含泥量均不得大于5%；（2）碎石粒径不得大于100 mm，含泥量不得大于5%；（3）石灰等级不得小于Ⅲ级。
检验数量：砂和碎石同产地、同品种、同规格以连续进场数量每400 m3为一批，不足400 m3也按一批计；石灰同产地、同品种、同规格每200 t为一批，不足200 t也按一批计。
施工单位、监理单位每批均检查。
检验方法：施工单位对砂、碎石进行筛分试验、含泥量和有机质含量试验；对石灰进行未消解残渣含量试验。
监理单位检查试验报告。
2．换填范围必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：测量。
3．填料比例必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察和计量检查。
4．填筑和压实工艺必须符合设计和施工技术方案的要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察和尺量。
5．压实密度必须符合设计要求。
检验数量：施工单位每层每100 m2检查不少于5处。
监理单位见证检测每层检查不少于1处。
铁路工程施工质量验收标准应用指南及表格
铁路工程施工质量验收标准应用指南薛吉岗主编2004年1月前言铁路作为国家的重要基础设施，是大众化的交通工具，是现代化系统体系中的骨干。
随着国民经济的持续、快速发展，当前铁路工程建设的技术标准日益提高，建设速度不断加快，质量要求更加严格。
铁路工程建设质量是百年大计，直接关系到全面建设小康社会的质量，关系到人民生命财产的安全，关系到铁路跨越式发展的实现。
进一步提高铁路工程建设和铁路运输服务的质量水平，确保铁路工程的安全可靠和铁路运输的优质高效，已是全社会的呼声和要求。
同时，为了贯彻《建设工程质量管理条例》，明确工程施工过程中各方的质量责任和义务，规范质量行为，加强质量监督和管理，全面提高铁路工程建设水平，铁道部对铁路工程各专业的质量检验评定标准进行了全面修订，并以铁建设［2003］XXX号文批准发布了《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）等11本铁路工程施工质量验收标准，并于2004年XX月XX日起施行。
新验标是在全面分析铁路工程施工质量现状，总结我国铁路工程建设经验和教训的基础上，按照“调整地位、验评分离、充实内容、严格程序、强化检测、明确职责”的指导思想进行编制的。
与以前的标准相比较，修改的内容很多，对施工质量的管理和技术要求都有很大的变化。
新验标针对铁路工程投资大、规模大、建设周期长、技术复杂程度高、专业协调性强、影响质量形成的因素多等特点，突出了提高新建铁路技术标准和提高开通速度的要求；规定了施工质量保证措施、施工要求、验收标准及程序等方面的内容；明确了建设各方在施工质量控制中的职责；体现了标准的科学性和可操作性；是建设、设计、施工、监理各方在铁路工程施工过程中必须遵守的强制性标准。
为了切实做好新验标的宣贯工作，便于铁路工程技术人员全面理解和掌握新验标的内容，使强制性标准的权威性、严肃性和可操作性落到实处，保证新验标的顺利实施，编者结合新验标编制情况和亲身体验，以11本铁路工程施工质量验收标准和相关配套标准为依据，编写了这本《铁路工程施工质量验收标准应用指南》。
建筑工程标准法规铁路信号工程施工质量验收标准应用指南
建筑工程标准法规铁路信号工程施工质量验收标准应用指南信号工程信号工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个信号工程的独立设施、具有相当规模的施工范围划分，并按下列原则确定：备等划分；检验批可根据施工及质量控制和验收需要划分。
高柱信号机检验批质量验收记录表08010101□□□08020101□□□08030101□□□说明主控项目1．信号机构及信号变压器进场应对其外观质量进行检查验收，并按照相关产品标准的要求对以下项目进行检测：（1）各灯室是否串光的检查；（2）机构门的严密性的检查；（3）信号机构光源焦距检测调整；（4）变压器输ft电压测试；（5）绝缘电阻测试。
检验数量：施工单位全部检查，监理单位检查不少于10%。
检验方法：检查质量证明文件，观察，检测，对于施工单位无能力进行检测的项目则由所属电务段或建设单位指定检测单位进行检测并ft具检测报告，监理单位检查检测报告（记录）。
2．混凝土信号机柱进场应进行验收，其质量应满足下列规定：（1）裂缝宽度小于 0.2 mm，长度小于1/2 周长。
（2）裂缝条数不超过 5 条，间距在 200 mm 以上，或条数超过 5 条，但裂缝均匀分布，间距在 300 mm 以上。
（3）纵向裂缝不超过 1 条，钢筋不得外露，宽度在 0.2 mm 以内，长度小于 1 000 mm，混凝土面无剥落现象。
（4）机柱的弯曲度不大于L/200 者（L 为机柱长度）。
注：各项裂缝宽度，均以机柱按两规定支点平放实测数字为准。
检验数量：施工单位全部检查，监理单位检查 10%。
检验方法：检查质量证明文件，观察、量测。
3．信号机构安装的型号、规格和灯光配列应符合设计规定，部件应齐全。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
4．高柱信号机应垂直于地面装设，在距离钢轨顶面 4 500 mm 高处，用吊线坠往下测量，倾斜量不应大于 36 mm。
检验数量：施工单位全部检查。
铁路工程施工工程质量验收标准应用指南修订说明
《铁路工程施工质量验收标准应用指南》编修说明一、应用指南的历史作用这里所指的《铁路工程施工质量验收标准应用指南》，是指由薛吉岗主编，出版于年月的《铁路工程施工质量验收标准应用指南》一书（以下简称“应用指南” ）。
该“应用指南”自年月出版发行后，至《铁路混凝土工程施工质量验收标准》（）发布之前，在这段时期，对于我国新建、改建或扩建运行时速在以下的普速铁路工程施工建设中，采用（关于发布《铁路混凝土与砌体工程施工质量验收标准》等个铁路工程建设标准的通知）铁建设[] 号文中所颁布的个铁路工程建设标准，在施工质量的过程控制、尤其是在施工过程中要求同步形成的竣工资料及其质量控制资料的规范性编制过程中，作为范本，有着不可或缺、不可替代的历史作用。
该“应用指南”在贯彻“调整地位，验评分离，充实内容，严格程序，强化检测，明确职责”的编制指导思想，至今仍是铁路施工建设过程中，必须遵循的基本原则。
二、编修应用指南的必要性然而，为了适应科技的创新、生产水平的不断发展、不同时代提出的新要求，任何技术标准及其理论著述都必须持续改进，不断修订。
（一）颁布了新的《铁路混凝土工程施工质量验收标准》（）铁道部于二0—0年十二月八日，颁发了《关于印发高速铁路路基工程等项施工质量验收标准的通知》铁建设[] 号文，其中明令废止了铁道部原发《铁路混凝土与砌体工程施工质量验收标准》（），取而代之的是《铁路混凝土工程施工质量验收标准》（）。
这样一来，就出现了一很大的问题，因为《铁路混凝土与砌体工程施工质量验收标准》（）,是铁道部二OO三年十二月十六日原发个标准中，尤其是如路基、桥涵、隧道、站场、轨道、给水排水等土建工程专业施工质量验收标准的支撑，换句话说凡涉及混凝土工程的施工质量验收标准，都离不开该标准，所以凡涉及混凝土的工程尤其是土建工程施工质量验收标准，均需重新编修，否则无混凝土验标的支撑。
（二）颁布了新的《铁路路基设计规范》（）再有，《铁路路基设计规范》（）已于年月日发布实施。
客运专线铁路工程施工质量验收标准
客)
⑻《铁路运输通信工程施工质量验收标准》 （TB10418—2003） ⑼《铁路信号工程施工质量验收标准》 （TB10419—2003） ⑽《铁路电力工程施工质量验收标准》 （TB10420—2003） ⑾《铁路电力牵引供电工程施工质量验收标准》 （TB10421—2003） ⑿《新建时速200公里客货共线铁路工程施工质量验收 暂行标准》
二、铁路工程建设标准体系的构成
现行铁路工程建设标准主要分为：
（一）客货共线铁路标准（大部分没有在名 称上注明） 时速160公里及以下、200公里 （二）客运专线铁路标准 时速200～250公里、300～350公里
现行铁路工程建设标准数量 截止2007年10月
有标准编号的标准： 134项 客运专线等暂行标准： 31项 共计： 165项 铁路工程建设通用参考图: 107项
②《客运专线铁路路基工程施工技术指南》 ③《客运专线铁路桥涵工程施工技术指南》 ④《客运专线铁路隧道工程施工技术指南》 ⑤《铁路混凝土工程施工技术指南》 ⑥《客运专线铁路无砟轨道工程施工技术指南》
《铁路客运专线竣工验收暂行办法》 （铁建设[2007]183号文）
2007年9月21日颁布实施
验标的编制指导思想
推荐性标准一经合同双方确认采用，其内容也应全部执行。
一、关于标准的简介（3）
两种标准：产品标准、工程建设标准。 产品标准：如钢材标准、水泥标准、道砟标准、轨道扣件标准、 预制成品梁标准、电气设备标准等。产品标准的国家标准由国家 质量监督检验检疫总局管理，铁道行业标准由铁道部科技司管理。
工程建设标准：包括勘察设计规范、施工规范、质量验收标准、 施工安全规程等。工程建设标准的国家标准由国家质量监督检验 检疫总局和建设部共同管理，铁道行业标准由铁道部建设管理司 管理。
铁路工程施工质量验收标准应用指南修订说明
铁路工程施工质量验收标准应用指南修订说明文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]《铁路工程施工质量验收标准应用指南》编修说明一、应用指南的历史作用这里所指的《铁路工程施工质量验收标准应用指南》，是指由薛吉岗主编，出版于2004年1月的《铁路工程施工质量验收标准应用指南》一书（以下简称“应用指南”）。
该“应用指南”自2004年1月出版发行后，至《铁路混凝土工程施工质量验收标准》（TB 10424-2010）发布之前，在这段时期，对于我国新建、改建或扩建运行时速在200Km/h以下的普速铁路工程施工建设中，采用（关于发布《铁路混凝土与砌体工程施工质量验收标准》等11个铁路工程建设标准的通知）铁建设[2003]127号文中所颁布的11个铁路工程建设标准，在施工质量的过程控制、尤其是在施工过程中要求同步形成的竣工资料及其质量控制资料的规范性编制过程中，作为范本，有着不可或缺、不可替代的历史作用。
该“应用指南”在贯彻“调整地位，验评分离，充实内容，严格程序，强化检测，明确职责”的编制指导思想，至今仍是铁路施工建设过程中，必须遵循的基本原则。
二、编修应用指南的必要性然而，为了适应科技的创新、生产水平的不断发展、不同时代提出的新要求，任何技术标准及其理论着述都必须持续改进，不断修订。
(一)颁布了新的《铁路混凝土工程施工质量验收标准》（TB 10424-2010）铁道部于二○一○年十二月八日，颁发了《关于印发高速铁路路基工程等9项施工质量验收标准的通知》铁建设[2010]240号文，其中明令废止了铁道部原发《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2003），取而代之的是《铁路混凝土工程施工质量验收标准》（TB 10424-2010）。
这样一来，就出现了一很大的问题，因为《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2003），是铁道部二○○三年十二月十六日原发11个标准中，尤其是如路基、桥涵、隧道、站场、轨道、给水排水等土建工程专业施工质量验收标准的支撑，换句话说凡涉及混凝土工程的施工质量验收标准，都离不开该标准，所以凡涉及混凝土的工程尤其是土建工程施工质量验收标准，均需重新编修，否则无混凝土验标的支撑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷射混凝土面层检验批质量验收记录表
02011403□□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施工单位
项目负责人
施工质量验收标准名称及编号
《铁路路基工程施工质量验收标准》 （TB10414—2003） 监理单位
施工质量验收标准的规定
施工单位检查评定记录 验收记录
1
原材料的品种、规格、质量
1. 2.
明
混凝土（砌体）坡脚墙砌筑所使用水泥、砂、石料及反滤层材料的品种、规格、质量应符合设计要求，其进场检验应符 合《铁路路基工程施工质量验收标准》 （TB10414—2003）附录 E 的规定。 坡脚墙墙身浆砌片石砂浆、混凝土强度等级应符合设计要求。 检验数量：施工单位每 100m3 砌体砂浆、砼取 1 组试件，不足 100m3 亦制取 1 组试件。监理单位按施工单位检验数量
[ 土钉墙 ]
明挖基坑检验批质量验收记录表
02011404□□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施工单位
项目负责人
施工质量验收标准名称及编号
《铁路路基工程施工质量验收标准》 （TB10414—2003） 监理单位
施工质量验收标准的规定
施工单位检查评定记录 验收记录
主 控 项 目
1 2 3 1
一般项目
1. 挡土墙明挖基坑各部尺寸允许偏差及检验方法应符合下表规定。 桩孔中心位置、断面尺寸、孔底高程、桩孔垂直度允许偏差及检验方法 序号 项 目 允许偏差 +50 mm -10 ±100mm 施工单位检验数量 检验方法
1
基坑边缘距路基中线距离
4点
尺量
2
台阶尺寸
4点
尺量
3
斜面基底坡率
±1%
4点
水平尺与锲形尺量计
一 般
2 3
项 目 4 5
施工单位检 查评定结果 分项工程技术负责人 分项工程负责人
监理单位 验收结论 监理工程师 年 月 日
说
主控项目
1. 基坑底面应无浮渣，基坑地基承载力应符合设计要求。
明
检验数量：施工单位检验 2 点，监理单位见证检验 1 点。 检验方法：土质基坑采用动力触探（N63.5） ；击数标准经试验确定或设计给定，试验时监理旁站；石质基坑采用现场 目测鉴别方法。 2. 基坑开挖高程应符合设计要求。 检验数量：施工单位检验 4 点、监理单位见证 1 点。 检验方法：水准测量，尺量。 3. 台阶形坑底应完整无损伤，台面与阶壁应平顺。斜面地基应平整、无贴补。 检验数量：施工单位、监理单位全部检查。 检验方法：观察、尺量。
3.
喷射混凝土面层厚度应符合设计要求。 检验数量：施工单位检验 3 个断面，每个断面不少于 5 个检查点。监理单位按施工单位检
验数量的 20%见证或 10%平行检验。 检验方法：凿孔实测或预埋厚度标志。 （每个断面上，全部检查孔处的喷层厚度，60%以上不应小于设计厚度；最小值 不应小于设计厚度的一半；同时，检查孔处厚度的平均值，不应小于设计厚度值。 ） 4. 泄水孔孔径、排水方向应符合设计要求，并排水通畅。 检验数量：施工单位检验排水孔数量的 20%，监理单位按施工单位检验数量的 20%见证检验。 检验方法：观察、尺量。 5. 墙后反滤层分布及厚度应符合设计要求， 检验数量：施工单位对反滤层分布及厚度检验 10 处，监理单位见证 2 处。 检验方法：观察、尺量。 一般项目 1. 喷射混凝土应与坡面、钢筋网（土工网）紧密结合，其表面应平顺、无裂隙、无露筋。 检验数量：施工单位全部检查。 检验方法：观察。
基底地基承载力
第 8.1.4 条 第 8.1.5 条 第 8.1.6 条 +50 mm -10 ±100mm ±1% ±100mm 0 mm -50 专职质量检查员 年 年 年 月 月 月 日 日 日
基坑开挖高程
基坑外观质量 基坑位置 台阶尺寸 斜面基底坡率 起讫里程 基底高程
明 挖 基 坑 允 许 偏 差
第 14.3.2 条
主 控 项 目
2
喷射混凝土强度等级
第 14.3.3 条
3
喷射混凝土面层厚度
第 14.3.4 条
4
泄水孔孔径、排水方向、排水效果
第 14.3.5 条
5
反滤层分布、厚度
第 14.3.6 条
一 般 项 目
1 喷射混凝土外观质量 第 14.3.7 条
专职质量检查员 施工单位检 查评定结果 分项工程技术负责人 分项工程负责人
主 目 控 项
坡
一 般 项 目
泄水孔间距 起讫里程 沉降缝位置 沉降缝宽度
脚 墙 允 许 偏 差
(mm) 墙面垂直 3 度 墙面斜度 墙面平整度
注：表中括号外数字对浆砌片石，括号内的数字对应砼。有耐久性设计要求的砼应按《铁路砼工程施工质量验收补充标准》 （铁建设[2005]160 号）检验。
说
主控项目
4
起讫里程
±100mm 0
截面尺寸变化处 2 点
经纬仪测量尺量
5
基底高程
mm -50
4~6 点
水准仪测量
[ 土钉墙 ]
混凝土(砌体)坡脚墙检验批质量验收记录表
02011404□□□□
单位工程名称 分部工程名称 分项工程名称 施工单位 施工质量验收标准名称及编号 施工质量验收标准的规定 1 2 3 4 1 原材料的品种、规格、质量 砂浆、混凝土强度等级 模板安装 沉降缝(伸缩缝)预留与填塞 坡脚墙与面层结合情况 前边缘距线路中线距离 厚度(前缘至后缘) 顶面高程 2 +50 ( +20) 0 ( 0) +20 ( +20) 0 ( 0) ±20(±20) ±20(±20) ±100 (±100) ±50(±50) ±4 (±4) H≤6m h＞6m 20 (10) 30 (15) ±5% (± 3%) 50 (20) 专职质量检查员 施工单位检 查评定结果 分项工程技术负责人 分项工程负责人 监理单位 验收结论 监理工程师 年 月 日 年 年 月 月 日 日 年 月 日 第 14.5.2 条 第 14.5.3 条 第 14.5.4 条 第 14.5.5 条 验收部位 项目负责人 《铁路路基工程施工质量验收标准》 （TB10414—2003） 施工单位检查评定记录 监理单位 验收记录
年 年 年
月 月 月
日 日 日
监理单位 验收结论 监理工程师 年 月 日
说
主控项目
1. 2.
明
喷射混凝土面层所用的水泥、粗细骨料、外加剂等材料的品种、规格、质量应符合设计要求，其进场检验应符合《铁 路路基工程施工质量验收标准》 （TB10414—2003）附录 E 的规定。 喷射混凝土强度等级应符合设计要求。 检验数量：施工单位每 50m3 喷射混凝土制取试件 1 组，不足 50m3 亦制取试件 1 组。监理单位按施工单位检验数量的 20%见证或 10%平行检验。
