如何打开CAD2013的阵列对话框

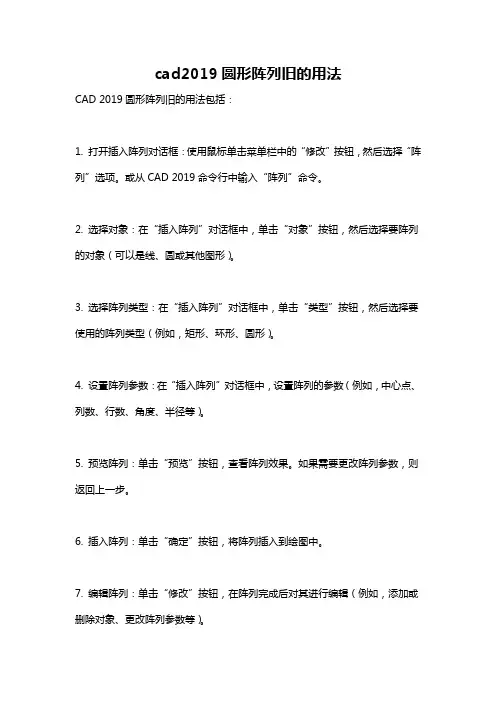

cad2019圆形阵列旧的用法
cad2019圆形阵列旧的用法
CAD 2019圆形阵列旧的用法包括：
1. 打开插入阵列对话框：使用鼠标单击菜单栏中的“修改”按钮，然后选择“阵列”选项。
或从CAD 2019命令行中输入“阵列”命令。
2. 选择对象：在“插入阵列”对话框中，单击“对象”按钮，然后选择要阵列的对象（可以是线、圆或其他图形）。
3. 选择阵列类型：在“插入阵列”对话框中，单击“类型”按钮，然后选择要使用的阵列类型（例如，矩形、环形、圆形）。
4. 设置阵列参数：在“插入阵列”对话框中，设置阵列的参数（例如，中心点、列数、行数、角度、半径等）。
5. 预览阵列：单击“预览”按钮，查看阵列效果。
如果需要更改阵列参数，则返回上一步。
6. 插入阵列：单击“确定”按钮，将阵列插入到绘图中。
7. 编辑阵列：单击“修改”按钮，在阵列完成后对其进行编辑（例如，添加或删除对象、更改阵列参数等）。
注意：CAD 2019已经更新了阵列命令，其中提供了一些新功能。
因此，建议使用更新的阵列命令来进行圆形阵列。

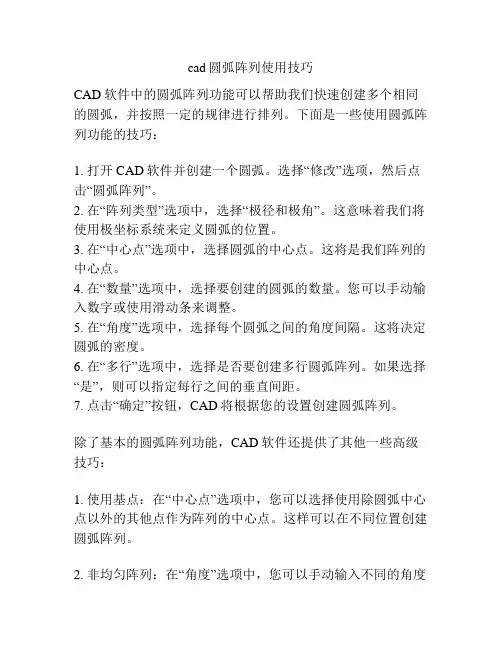

cad圆弧阵列使用技巧
cad圆弧阵列使用技巧CAD软件中的圆弧阵列功能可以帮助我们快速创建多个相同的圆弧，并按照一定的规律进行排列。
下面是一些使用圆弧阵列功能的技巧：1. 打开CAD软件并创建一个圆弧。
选择“修改”选项，然后点击“圆弧阵列”。
2. 在“阵列类型”选项中，选择“极径和极角”。
这意味着我们将使用极坐标系统来定义圆弧的位置。
3. 在“中心点”选项中，选择圆弧的中心点。
这将是我们阵列的中心点。
4. 在“数量”选项中，选择要创建的圆弧的数量。
您可以手动输入数字或使用滑动条来调整。
5. 在“角度”选项中，选择每个圆弧之间的角度间隔。
这将决定圆弧的密度。
6. 在“多行”选项中，选择是否要创建多行圆弧阵列。
如果选择“是”，则可以指定每行之间的垂直间距。
7. 点击“确定”按钮，CAD将根据您的设置创建圆弧阵列。
除了基本的圆弧阵列功能，CAD软件还提供了其他一些高级技巧：1. 使用基点：在“中心点”选项中，您可以选择使用除圆弧中心点以外的其他点作为阵列的中心点。
这样可以在不同位置创建圆弧阵列。
2. 非均匀阵列：在“角度”选项中，您可以手动输入不同的角度值，以创建不均匀的圆弧阵列。
这对于创建非对称的图形很有帮助。
3. 修改阵列：如果您需要修改已创建的圆弧阵列，可以选择阵列对象并使用CAD软件提供的修改工具进行修改。
这样可以快速调整阵列的位置、大小和密度等。
4. 巧用复制功能：与阵列功能相比，复制功能更适合创建较少数量的圆弧。
您可以使用快捷键“Ctrl+C”复制一个圆弧，然后使用“Ctrl+V”粘贴该圆弧。
重复此操作以创建多个圆弧。
5. 使用参数化设计：对于需要频繁修改的圆弧阵列，您可以考虑使用CAD软件中的参数化设计功能。
通过将圆弧阵列参数化，您可以轻松地修改阵列的数量、位置和角度等。
总之，圆弧阵列是CAD软件中一个非常实用的功能，可以帮助我们快速创建规律的圆弧图形。
通过掌握一些技巧，我们可以更高效地使用这一功能，并应用于设计和绘图中。

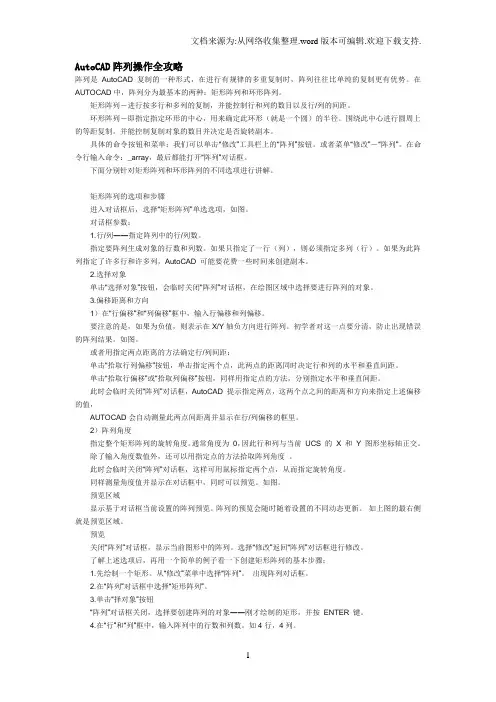

AutoCAD阵列操作全攻略
AutoCAD阵列操作全攻略阵列是AutoCAD复制的一种形式，在进行有规律的多重复制时，阵列往往比单纯的复制更有优势。
在AUTOCAD中，阵列分为最基本的两种：矩形阵列和环形阵列。
矩形阵列－进行按多行和多列的复制，并能控制行和列的数目以及行/列的间距。
环形阵列－即指定指定环形的中心，用来确定此环形（就是一个圆）的半径。
围绕此中心进行圆周上的等距复制。
并能控制复制对象的数目并决定是否旋转副本。
具体的命令按钮和菜单：我们可以单击“修改”工具栏上的“阵列”按钮。
或者菜单“修改”－“阵列”。
在命令行输入命令：_array，最后都能打开“阵列”对话框。
下面分别针对矩形阵列和环形阵列的不同选项进行讲解。
矩形阵列的选项和步骤进入对话框后，选择“矩形阵列”单选选项，如图。
对话框参数：1.行/列――指定阵列中的行/列数。
指定要阵列生成对象的行数和列数。
如果只指定了一行（列），则必须指定多列（行）。
如果为此阵列指定了许多行和许多列，AutoCAD 可能要花费一些时间来创建副本。
2.选择对象单击“选择对象”按钮，会临时关闭“阵列”对话框，在绘图区域中选择要进行阵列的对象。
3.偏移距离和方向1）在“行偏移”和“列偏移”框中，输入行偏移和列偏移。
要注意的是，如果为负值，则表示在X/Y轴负方向进行阵列。
初学者对这一点要分清，防止出现错误的阵列结果。
如图。
或者用指定两点距离的方法确定行/列间距：单击“拾取行列偏移”按钮，单击指定两个点，此两点的距离同时决定行和列的水平和垂直间距。
单击“拾取行偏移”或“拾取列偏移”按钮，同样用指定点的方法，分别指定水平和垂直间距。
此时会临时关闭“阵列”对话框，AutoCAD 提示指定两点，这两个点之间的距离和方向来指定上述偏移的值，AUTOCAD会自动测量此两点间距离并显示在行/列偏移的框里。
2）阵列角度指定整个矩形阵列的旋转角度。
通常角度为0，因此行和列与当前UCS 的X 和Y 图形坐标轴正交。
CAD图形阵列与重复操作技巧
CAD图形阵列与重复操作技巧CAD软件广泛应用于建筑设计、工程制图、电路设计等领域，其中图形的阵列与重复操作是设计师们经常需要掌握的技巧。
本文将为大家介绍CAD软件中图形阵列与重复操作的几种常见技巧。
一、复制操作复制操作是CAD软件中最简单、最基础的重复操作技巧之一。
在CAD绘图区选择要复制的图形，然后选择复制命令（通常用Ctrl+C快捷键），确定基点和复制的数量，最后按下Enter键完成复制。
这样就可以快速地将一个图形复制多次，并在整个绘图区中进行排列。
二、极坐标阵列极坐标阵列技巧可实现对图形按一定角度进行旋转，适用于圆形或对称图形的阵列操作。
选择图形后，输入阵列命令（通常用Array或Polar Array命令），选择原点作为旋转中心，确定阵列数量和角度，按下Enter键完成操作。
这样就可以快速地将图形按指定角度进行旋转，并呈现出对称的阵列效果。
三、矩形阵列矩形阵列可实现对图形在一个矩形区域内进行排列，适用于需要在特定位置快速生成多个图形的操作。
选择图形后，输入阵列命令（通常用Array命令），选择矩形的起始点和终点，确定阵列的行数和列数，按下Enter键完成操作。
这样就可以快速地将图形按矩形排列在绘图区中。
四、路径阵列路径阵列技巧可以实现沿指定路径的图形排列，适用于需要在曲线路径上进行图形重复的操作。
选择图形后，输入阵列命令（通常用Path Array命令），选择路径作为阵列曲线，确定阵列数量和间距，按下Enter键完成操作。
这样就可以快速地将图形沿着路径进行阵列排列。
五、变量阵列变量阵列能够对图形进行扭曲、缩放、镜像等操作，适用于对图形进行复杂变形的需求。
选择图形后，输入阵列命令（通常用Array命令），选择基准点和阵列轴线，确定阵列数量和间距，按下Enter键进入数组编辑模式。
在该模式下，可以通过编辑阵列元素的属性值，如角度、比例、镜像等，以实现对图形的复杂变形操作。
总结：CAD软件中的图形阵列与重复操作技巧十分丰富，上述介绍的几种操作方式只是其中的一部分。
cad阵列的用法
cad阵列的用法CAD（计算机辅助设计）是通过计算机软件来辅助进行设计和绘图的一种技术。
CAD的应用范围广泛，包括建筑设计、机械设计、电子设计等。
在实际的工程设计中，CAD阵列是一个非常重要的功能，它可以通过复制和重复使用已经设计好的元素来快速创建复杂的图形和模型。
CAD阵列的用法有多种，下面将详细介绍几种常见的CAD阵列功能及其用法。
1. 矩形阵列：矩形阵列是在CAD软件中一种常用的阵列功能，通过矩形阵列可以快速复制元素并按照指定的行和列数进行排列。
在设计建筑物或产品时，矩形阵列可以帮助设计师快速生成大量相似的元素，从而节省时间和精力。
2. 极坐标阵列：极坐标阵列是一种根据极坐标系统来复制元素的阵列。
它不仅可以按照指定的角度进行排列，还可以指定半径的大小。
这种阵列常用于设计圆形或环状结构的元素，比如轮胎辐条、太阳能电池板等。
3. 斜线阵列：斜线阵列是一种将元素按照指定的角度和距离进行排列的阵列。
这种阵列常用于设计倾斜的结构或装饰图案，比如楼梯的扶手、螺旋形图案等。
4. 三维阵列：三维阵列是一种在三维空间中复制和排列元素的阵列。
在三维建模过程中，三维阵列可以帮助设计师快速创建复杂的三维结构，比如楼梯、建筑物立面等。
通过指定行、列和层数，设计师可以迅速生成大量相似的三维元素。
5. 随机阵列：随机阵列是一种将元素按照随机的角度、距离和比例进行排列的阵列。
这种阵列常用于设计自然景观或艺术装饰，通过随机的排列可以使设计产生更丰富的变化和表现力。
在实际的CAD设计中，设计师还可以根据实际需求，自定义阵列的参数，比如指定元素之间的间距、角度、比例等，以满足不同的设计要求。
总之，CAD阵列是一种快速创建、复制和排列元素的功能，它可以帮助设计师节省大量时间和精力，提高设计效率。
通过熟练掌握CAD阵列的使用方法，设计师可以更好地实现设计意图，提高设计水平。

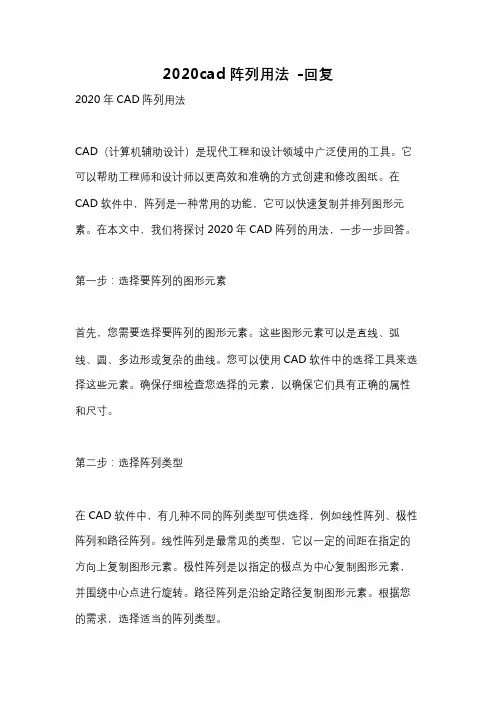

2020cad阵列用法 -回复
2020cad阵列用法-回复2020年CAD阵列用法CAD（计算机辅助设计）是现代工程和设计领域中广泛使用的工具。
它可以帮助工程师和设计师以更高效和准确的方式创建和修改图纸。
在CAD软件中，阵列是一种常用的功能，它可以快速复制并排列图形元素。
在本文中，我们将探讨2020年CAD阵列的用法，一步一步回答。
第一步：选择要阵列的图形元素首先，您需要选择要阵列的图形元素。
这些图形元素可以是直线、弧线、圆、多边形或复杂的曲线。
您可以使用CAD软件中的选择工具来选择这些元素。
确保仔细检查您选择的元素，以确保它们具有正确的属性和尺寸。
第二步：选择阵列类型在CAD软件中，有几种不同的阵列类型可供选择，例如线性阵列、极性阵列和路径阵列。
线性阵列是最常见的类型，它以一定的间距在指定的方向上复制图形元素。
极性阵列是以指定的极点为中心复制图形元素，并围绕中心点进行旋转。
路径阵列是沿给定路径复制图形元素。
根据您的需求，选择适当的阵列类型。
第三步：指定阵列参数根据所选的阵列类型，您需要指定一些参数来定义阵列的属性。
对于线性阵列，您需要指定阵列中图形元素的数量、间距和方向。
对于极性阵列，您需要指定阵列中图形元素的数量、角度和中心点。
对于路径阵列，您需要指定阵列中图形元素的数量、路径和间距。
确保您仔细理解您的需求，并相应选择和调整这些参数。
第四步：创建阵列一旦您指定了阵列的参数，您可以通过点击CAD软件中的相应命令按钮或通过键盘快捷键来创建阵列。
确保您在创建阵列之前将视图或窗口设置为适当的大小和比例，以便能够查看整个阵列。
根据阵列的大小和复杂性，可能需要一些时间才能完成阵列的创建。
第五步：编辑阵列在创建阵列后，您可以对其进行编辑和修改。
您可以更改阵列中图形元素的属性、尺寸和位置。
您还可以调整阵列的间距、角度和路径。
CAD 软件通常提供了许多编辑工具和命令，以帮助您对阵列进行精确的修改。
确保在编辑阵列之前备份您的文件，以防止意外的更改。
cad改变路径阵列方向的方法
cad改变路径阵列方向的方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制造中的技术工具，可用于创建、修改和分析设计图纸。
在CAD软件中，改变路径阵列方向是一个常见的需求。
路径阵列是指将一个图形或模型沿着路径进行复制和排列的操作，而路径则是规定复制和排列的路线。
在本文中，我们将逐步介绍如何在CAD中改变路径阵列的方向。
第一步：打开CAD软件并导入所需的模型在开始之前，确保你已经打开了你选择的CAD软件并导入了需要进行路径阵列的模型。
在CAD软件中，通常有多种导入模型的方法，你可以通过菜单栏中的“导入”选项或快捷键来完成。
第二步：创建路径在这一步中，我们需要创建路径来规定路径阵列的方向。
路径可以是直线、曲线或二维形状。
在大多数CAD软件中，你可以使用绘图工具或编辑工具来创建路径。
如果你需要绘制直线路径，可以选择直线工具，然后在绘图区域点击并拖动以创建一条直线。
如果你需要绘制曲线路径，可以选择曲线工具，并使用鼠标在绘图区域上点击并拖动以创造希望的路径。
如果你需要使用已有的二维形状作为路径，可以选择编辑工具，并使用拖动工具或缩放工具来调整形状和大小。
第三步：选择需要进行路径阵列的模型在这一步中，我们需要选择需要进行路径阵列的模型。
在CAD软件中，你可以使用选择工具或快捷键来选择模型。
鼠标右键单击并拖动以选择模型。
你可以使用框选工具来选择一个区域内的模型，或使用单击工具来逐个选择模型。
在选择模型时，确保只选择你希望进行路径阵列的模型，以避免不必要的复制和排列。
第四步：应用路径阵列命令在这一步中，我们将利用CAD软件中的路径阵列命令来改变路径阵列的方向。
在大多数CAD软件中，你可以通过菜单栏中的“编辑”选项或快捷键来访问路径阵列命令。
在菜单栏中选择“编辑”>“路径阵列”或使用相应的快捷键。
路径阵列命令打开后，你需要按照软件界面上的指示进行操作。
具体步骤可能因不同的CAD软件而异，但通常包括选择路径、设置复制数量和间距，并指定排列方向。
2020cad阵列用法
在2020版本的CAD中，阵列操作主要包含三种类型：矩形阵列、路径阵列和环形阵列。
以下是它们的用法：1. 矩形阵列：按任意行、列和层级组合分布对象副本。
创建阵列后，可以通过夹点调整行列间距、行数、列数，还可以通过夹点动态菜单调整轴角度。
新版矩形阵列中增加了层数的设置，输入“L”，点击回车键，输入层数，如点击回车键，切换【三维视图】即可创建三维的阵列。
2. 路径阵列：沿整个路径或部分路径平均分布对象副本。
输入“PA”，点击回车键，根据提示在图纸中选择路径曲线，即可沿选定的路径线阵列图形，可以设置沿路径的数量、间距，也可以设置行数、级别，可调整阵列对象的基点、方向等。
3. 环形阵列：绕某个中心点或旋转轴形成的环形图案平均分布对象副本。
输入“PO”，点击回车键，根据提示指定阵列中心点，根据自身需求设置相关参数后即可完成环形阵列的创建。
新版环形阵列不仅可以设置圆周方向的数量、夹角，还可以设置行数和层数，生成三维阵列。
此外，如果知道一条斜线AB，不知道它与水平线的具体夹角值是多少，或者测量出来的该角度值也不精准，但现在要求矩形沿着斜线AB的方向阵列。
可以选中矩形，命令行输入“ARRAYCLASSIC”后回车，调出“阵列”对话框。
点选“矩形阵列”，其它设置不变，现在点击“阵列角度”右边的“拾取阵列的角度”按钮。
接着在斜线AB上捕捉一点指定阵列角度的第一点，向右上方移动光标，在之前捕捉的点的右上方，再在斜线AB上捕捉一点指定阵列角度的第二点。
在自动返回的“阵列”对话框中可以看到，现在的“阵列角度”大约是“21°”，点击“确定”。
这时矩形是沿着斜线AB的方向，向右上方阵列。
过点A向右绘制一条水平线AC，这时∠CAB的角度就是矩形阵列的角度。
以上信息仅供参考，建议查阅2020CAD软件使用说明或咨询专业人士了解更多关于2020CAD阵列用法的信息。
