高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析一、图示法图像法解决物理试题1．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。
下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。
由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。
由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。
故A、D错误；故选BC。
【点睛】解决本题的关键要掌握等量异种电荷的电场线和等势面的分布情况，知道场强是矢量，只有大小和方向都相同时，场强才相同，同时掌握好电场强度的叠加方法。
2．如图所示，在距水平地面高为0.4m处，水平固定一根长直光滑杆，在杆上P点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P点的右边，杆上套有一质量m=2kg的滑块A．半径R＝0.3m的光滑半圆形细轨道竖直地固定在地面上，其圆心O在P点的正下方，在轨道上套有一质量也为m=2kg的小球B．用一条不可伸长的柔软细绳，通过定滑轮将A、B连接起来．杆和半圆形轨道在同一竖直面内，A、B均可看作质点，且不计滑轮大小的影响．现给滑块A一个水平向右的恒力F＝50N（取g=10m/s2）．则（）A．把小球B从地面拉到P的正下方时力F做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD3．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 1047m/s 【答案】BC【解析】【分析】【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=maa =gsin53°故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度： 8sin 53m 3l L =︒= 所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落 1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得 52m/s v =故C 正确，D 错误．故选BC ．【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．4．如图所示，跨过同一高度处的光滑轻小定滑轮的细线连接着质量相同的物体A 和B ，A 套在光滑水平杆上，定滑轮离水平杆的高度h=0.2m ，开始时让连接A 的细线与水平杆的夹角θ=53°，现把A 由静止释放，在以后A 向右的运动过程中，下列说法中正确的是（sin53°=0.8，cos53°=0.6，g 取10m/s 2，且B 不会与水平杆相碰．）( )A ．物体A 在运动的过程中，绳的拉力一直做正功，所以机械能一直增加B ．物体B 在运动的过程中，绳的拉力先做负功再做正功，动能最小为零C ．物体A 在运动过程中先加速后减速，且最大速度等于1m/sD ．物体B 在运动过程中先加速后减速，且最大速度等于1m/s【答案】BC【解析】【分析】【详解】A 、在A 运动过程中，开始时绳子拉力与运动方向相同，拉力做正功，当越过悬点正下方后，拉力开始做负功；故A 拉力先做正功后做负功；故A 错误.C 、A 的速度分解为沿绳子方向和垂直于绳子方向，沿绳子方向上的分速度等于B 的速度大小，有：v A cos θ=v B ，A 、B 组成的系统机械能守恒，当θ=90°时，A 的速率最大，此时B 的速率为零．根据系统机械能守恒有：21()sin 2B A h m g h mv θ-=，解得v =1m/s ；C 正确. B 、在B 运动过程中，拉力先做负功后做正功，当B 的速度为零动能最小为零；故B 正确.D 、由A 的分析可知，B 的速度先向下增大后减小，再向上增大后减小．最大速度等于v A cos θ=0.8m/s ；故D 错误.故选BC.【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度大小，以及知道A 、B 组成的系统机械能守恒．5．如图物体A 和B 的质量均为m ，且分别用轻绳连接跨过定滑轮(不计绳与滑轮、滑轮与轴之间的摩擦)．当用水平变力F 拉物体B 沿水平方向向右做匀速直线运动的过程中( )A ．物体A 也做匀速直线运动B ．绳子的拉力始终大于物体A 所受的重力C ．物体A 的速率小于物体B 的速率D ．地面对物体B 的支持力逐渐减小【答案】BD【解析】【分析】【详解】由速度的分解可得v A =v B cosα,而在B 向右运动的过程中,α减小,所以A 做变速运动,由数学知识可知v A 增大,即A 加速上升,绳子拉力大于重力,A 错,B 正确;由公式v A =v B cosα,可知C 错；分析A 的运动可知，当a 角趋于零时，A 的运动趋于匀速，A 的加速度减小,所以绳子对A 的拉力减小,D 正确，故选BD【点睛】本题难度较小，对于绳子末端的分解问题，注意两个分运动方向为：沿着绳子拽和垂直绳子摆6．一快艇从离岸边100m 远的河流中央向岸边行驶．已知快艇在静水中的速度图象如（图甲）所示；河中各处水流速度相同，且速度图象如（图乙）所示．则（ ）A ．快艇的运动轨迹一定为直线B ．快艇的运动轨迹一定为曲线C ．快艇最快到达岸边，所用的时间为20sD ．快艇最快到达岸边，经过的位移为100m【答案】BC【解析】【分析】【详解】AB 、两分运动为一个做匀加速直线运动，一个做匀速线运动，知合速度的方向与合加速度的方向不在同一直线上，合运动为曲线运动．故A 错误、B 正确；CD 、当水速垂直于河岸时，时间最短，垂直于河岸方上的加速度a =0．5m/s 2，由212d at，得t =20s ，而位移大于100m ，故C 正确、D 错误． 【点睛】 解决本题的关键会将的运动分解为沿河岸方向和垂直河岸方向，知道在垂直于河岸方向上速度越大，时间越短．以及知道分运动和合运动具有等时性．7．如图所示,绝缘水平桌面上固定A 、B 两个带等量异种电荷的小球,A 、B 连线的中点处垂直桌面固定一粗糙绝缘直杆,杆上穿有一个带有小孔的正电小球C,将C 从杆上某一位置由静止释放,下落至桌面时速度恰好为零.C 沿杆下滑时带电荷量保持不变,三个带电小球A 、B 、C 均可视为点电荷那么C 在下落过程中,以下判断正确的是( )A ．所受摩擦力变大B ．电场力做正功C ．电势能不变D ．下落一半高度时速度一定最大【答案】AC【解析】A、AB为等量异种点电荷，故产生的电场在AB连线垂直平分线上，从垂足向两侧场强逐渐减小，且为等势面，电荷C在下滑的过程中，受到的电场力为F=qE，将逐渐增大，受到的摩擦力为f=μF=μqE，故受到的摩擦力增大，故A正确；B、小球在下滑过程中沿等势面运动，故电场力不做功，电势能不变，故B错误，C正确；D、在下落过程中，当小球C的重力等于摩擦力时，速度最大，由于下落过程中摩擦力逐渐增大，故在下落过程中摩擦力在相同距离内做功越来越大，故速度最大时要在下落一半高度以下，故D错误；故选AC．【点睛】本题主要考查了等量异种电荷产生的电场分布及在两电荷垂直平分线上的电场的特点，明确在下滑过程中摩擦力越来越大摩擦力做功越来越多即可．8．如图所示，两等量负点电荷固定在A、B两点。
高考物理图像法解决物理试题技巧(很有用)及练习题含解析

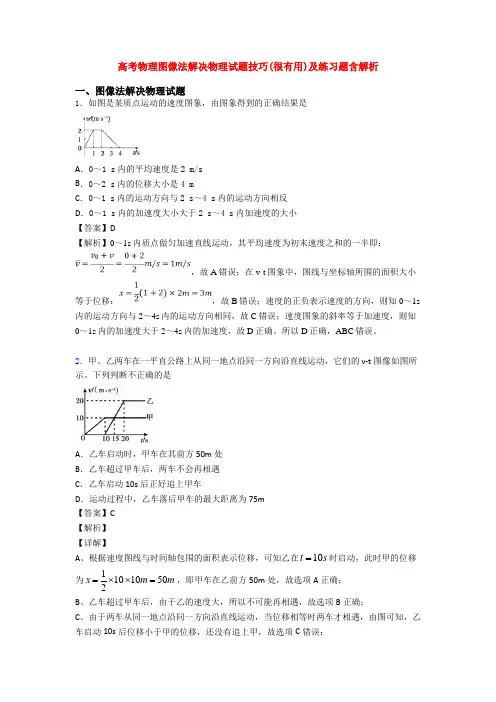

高考物理图像法解决物理试题技巧(很有用)及练习题含解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A ．0～1 s 内的平均速度是2 m/sB ．0～2 s 内的位移大小是4 mC ．0～1 s 内的运动方向与2 s ～4 s 内的运动方向相反D ．0～1 s 内的加速度大小大于2 s ～4 s 内加速度的大小 【答案】D【解析】0～1s 内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A 错误；在v-t 图象中，图线与坐标轴所围的面积大小等于位移：，故B 错误；速度的正负表示速度的方向，则知0～1s内的运动方向与2～4s 内的运动方向相同，故C 错误；速度图象的斜率等于加速度，则知0～1s 内的加速度大于2～4s 内的加速度，故D 正确。
所以D 正确，ABC 错误。
2．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t 图像如图所示。
下列判断不正确的是A ．乙车启动时，甲车在其前方50m 处B ．乙车超过甲车后，两车不会再相遇C ．乙车启动10s 后正好追上甲车D ．运动过程中，乙车落后甲车的最大距离为75m 【答案】C 【解析】 【详解】A 、根据速度图线与时间轴包围的面积表示位移，可知乙在10t s =时启动，此时甲的位移为11010502x m m =⨯⨯=，即甲车在乙前方50m 处，故选项A 正确； B 、乙车超过甲车后，由于乙的速度大，所以不可能再相遇，故选项B 正确；C 、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，乙车启动10s 后位移小于甲的位移，还没有追上甲，故选项C 错误；D 、当两车的速度相等时相遇最远，最大距离为：()11515101057522max S m m m =⨯+⨯-⨯⨯=，故选项D 正确；不正确的是选选项C 。
3．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )A ．在0～t 3时间内甲、乙两质点的平均速度相等B ．甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C ．甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D ．在t 3时刻，甲、乙两质点都回到了出发点 【答案】A 【解析】A 、在0～t 3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A 正确；B 、图象的斜率表示加速度，则甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误；C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误； 故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．4．如图所示，水平传送带以v 0速度向右匀速运动，在传送带的右侧固定一弹性档杆，在t =0时刻,将工件轻轻放在传送带的左端，当工件运动到弹性档杆所在的位置时与档杆发生碰撞，已知碰撞时间极短，不计碰撞过程的能量损失.则从工件开始运动到与挡杆第二次碰撞前的运动过程中，工件运动的v -t 图象下列可能的是A．B．C．D．【答案】C【解析】【详解】工件与弹性挡杆发生碰撞后，其速度的方向发生改变，应取负值．故A错误，B错误；工件与弹性挡杆发生碰撞前的加速过程中和工件与弹性挡杆碰撞后的减速过程中所受滑动摩擦力不变，所以两过程中加速不变，故C正确，D错误，故选C.5．如图所示，是一质量为m=2kg的物体，从t=0时开始做直线运动的v-t图线那么，下列选项中正确的是（）A．在0~6内，物体离出发点最远为30mB．在0~6内，物体经过的位移为40mC．在0~4内，物体的动量变化为20kg·m/sD．在第4~6内，物体所受的合外力的冲量为－20N·s【答案】C【解析】【详解】A. 前5s内质点一直沿正方向运动，后1s内沿负方向运动，所以在5s末质点离出发点最远，最远距离为S=m=35m.故A错误；B. 根据v-t图像的面积等于物体的位移，在0~6内，物体经过的位移为x=m-m=30m，故B错误；C. 在0~4内，物体的动量变化为△p=mv-0=2×10-0kg·m/s=20 kg·m/s，故C正确；D. 根据动量定理，在第4~6内，物体所受的合外力的冲量等于动量的变化量为I=－2×10-2×10 kg·m/s =-40 kg·m/s =-40N·s.故D错误。
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A ．0～1 s 内的平均速度是2 m/sB ．0～2 s 内的位移大小是4 mC ．0～1 s 内的运动方向与2 s ～4 s 内的运动方向相反D ．0～1 s 内的加速度大小大于2 s ～4 s 内加速度的大小【答案】D【解析】0～1s 内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A 错误；在v-t 图象中，图线与坐标轴所围的面积大小等于位移：，故B 错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s 内的运动方向相同，故C 错误；速度图象的斜率等于加速度，则知0～1s 内的加速度大于2～4s 内的加速度，故D 正确。
所以D 正确，ABC 错误。
2．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v 【答案】D【解析】【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度；【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．3．两个质点A 、B 放在同一水平面上，从同一位置沿相同方向做直线运动，其运动的v-t 图象如图所示.对A 、B 运动情况的分析，下列结论正确的是A ．在6s 末，质点A 的加速度大于质点B 的加速度B ．在0-12s 时间内，质点A 的平均速度为76ms C ．质点A 在0－9s 时间内的位移大小等于质点B 在0－3s 时间内的位移大小D ．在12s 末，A 、B 两质点相遇【答案】A【解析】【详解】A 、根据v-t 图象中图线的斜率表示加速度，斜率绝对值越大，加速度越大，可知质点A 在6 s 末的加速度是13m/s 2，质点B 在6 s 时末的加速度是2431a /1239B m s -==-，所以A 的加速度较大，故A 正确；B 、在0～12s 时间内，质点A 的位移为1614310.522x m m m ⨯+=+⨯=，平均速度为10.57//128x v m s m s t ===，故B 错误； C 、质点A 在0－9s 时间内的位移大小1632A x m m ⨯==，质点B 在0－3s 时间内的位移大小13362B x m m +=⨯=，故C 错误；D 、在12s 末，A 、B 两质点相距的距离等于它们的位移之差，为13341614(39)(3)272222B A s x x m m m ''++⨯+=-=⨯+⨯-+⨯=，故D 错误。
高中物理图示法图像法解决物理试题(一)解题方法和技巧及练习题
高中物理图示法图像法解决物理试题(一)解题方法和技巧及练习题一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。
C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。
D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。
则选AC。
【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。
2．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。
下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。
高考物理图像法解决物理试题技巧和方法完整版及练习题及解析
高考物理图像法解决物理试题技巧和方法完整版及练习题及解析一、图像法解决物理试题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W【答案】D【解析】【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -== A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I= 可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：两U I -曲线的交点即小灯泡的电压、电流，根据图像读数：0.125V U ≈0.28A I ≈所以，小灯泡的功率为：0.1250.28W 0.035W P UI ==⨯≈C 错误；D ．回路中的总功率为：1.50.28W 0.42W P EI ==⨯≈总D 正确。
故选D 。
2．甲、乙两物体从同一位置沿同一直线运动，其v t -图像如图所示，下列说法正确的是（ ）A ．20t :时间内乙物体通过的路程大于甲物体通过的路程B ．1t 时刻，两者相距最远C ．20t :时间内乙的平均速度小于甲的平均速度D ．2t 时刻，乙物体追上甲物体【答案】C【解析】【详解】AC.20t ~时间内甲物体的速度一直比乙物体的速度大，乙物体通过的路程小于甲物体通过的路程．根据平均速度的定义，乙的平均速度小于甲的平均速度，故A 错误，C 正确； BD. 甲、乙两物体从同一位置沿同一直线运动，在0∼t 2时间内，甲的速度一直比乙的大，甲在乙的前方，两者间距逐渐增大．t 2时刻后，乙的速度比乙的大，两者间距逐渐减小，所以t 2时刻，两者相距最远．故B 错误，D 错误．3．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同【答案】B【解析】【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。
高中物理图像法解决物理试题解题技巧和训练方法及练习题
高中物理图像法解决物理试题解题技巧和训练方法及练习题1.问题：一个球从斜面上下滚动，求滚动过程中球心的加速度。
解题方法：通过绘制球在不同位置的速度矢量图，可以发现球心的加速度大小恒定为g*sinθ，方向沿斜面向下。
2.问题：一个火箭垂直向上发射，求其高度和速度随时间的变化关系。
解题方法：绘制高度-时间和速度-时间图像，根据火箭发射时的初速度和加速度，分析其运动状态。
3.问题：一个物体从高处自由落下，求其下落时间和落地时的速度。
解题方法：通过绘制速度-时间图，找到物体的初速度和加速度，并利用运动学公式求解。
4.问题：两个弹簧同时用力拉伸，求弹簧的合力和合力的方向。
解题方法：绘制拉伸弹簧的位移-力图，根据弹簧的弹性系数和拉伸量求解合力大小和方向。
5.问题：一个半径为R的圆盘在水平桌面上绕自身垂直轴心旋转，求其角速度和角加速度。
解题方法：通过绘制角速度-时间和角加速度-时间图像，利用旋转的基本关系式求解。
6.问题：一个抛体做匀速圆周运动，求其速度和加速度的大小。
解题方法：绘制速度-时间和加速度-时间图像，根据圆周运动的特点求解。
7.问题：一个光滑水平桌面上有一个质量为m的物体，另一边有一个质量为2m的物体，求两个物体之间的摩擦力。
解题方法：绘制摩擦力-加速度图像，根据牛顿第二定律和摩擦力公式求解。
8.问题：一个光滑水平桌面上有一个质量为m的物体，通过绳子连接一个质量为2m的物体，求系统的加速度。
解题方法：绘制受力-加速度图像，根据牛顿第二定律和受力平衡条件求解。
9.问题：一个光滑水平桌面上有一个质量为m的物体，与墙面接触，求物体受到的压力大小和方向。
解题方法：绘制压力-受力图像，根据受力平衡条件和压力的定义求解。
10.问题：一个电流为I的导线在磁场中受到力F，求导线的长度和磁场的大小。
解题方法：绘制力-电流图像，利用洛伦兹力公式和导线长度的关系求解。
(物理)高考必备物理图示法图像法解决物理试题技巧全解及练习题
（物理）高考必备物理图示法图像法解决物理试题技巧全解及练习题一、图示法图像法解决物理试题1．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】 【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.2．如图所示，将质量为m 的小球用橡皮筋悬挂在竖直墙的O 点，小球静止在M 点，N 为O 点正下方一点，ON 间的距离等于橡皮筋原长，在N 点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F ，使小球沿以MN 为直径的圆弧缓慢向N 运动，P 为圆弧上的点，角PNM 为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g ，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析一、图像法解决物理试题1．总书记在党的十九大报告中提出了坚决打赢蓝天保卫战，前几年雾霾已经严重的影响了人们的生活．在某个恶劣天气中，能见度很低，甲、乙两汽车在一条平直的单行道上，甲在前、乙在后同向行驶．某时刻两车司机同时听到前方有事故发生的警笛提示，同时开始刹车．两辆车刹车时的v –t 图象如图，下列说法正确的是A ．甲车的加速度大于乙车的加速度B ．24s =t 时两车的速度均为8m/sC ．若两车发生碰撞，开始刹车时两辆车的间距一定等于48 mD ．若两车发生碰撞，则可能是在刹车24 s 以后的某时刻发生相撞【答案】B【解析】【详解】A 、甲车的加速度大小22111161m/s m/s 483v a t ∆===∆，乙车的加速度大小22212201m/s m/s 402v a t ∆===∆，则甲车的加速度小于乙车的加速度，故选项A 错误； B 、24s t =时两车的速度均为0111624m/s 8m/s 3v v a t =-=-⨯=，故选项B 正确；C 、0-24s 内，甲车的位移116824m 288m 2x +=⨯=，乙车的位移220824m 336m 2x +=⨯=，两者位移之差2148m x x x ∆=-=，若两车在24s t =时刻相撞，则开始刹车时两辆车的间距等于48m ，若两车在24s t =时刻之前相撞，开始刹车时两辆车的间距小于48m ，故选项C 错误；D 、若两车速度相等时没有相撞，则速度相等后，甲车的速度比乙车的大，两车不可能再相撞，故选项D 错误．2．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )A ．在0～t 3时间内甲、乙两质点的平均速度相等B ．甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C ．甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D ．在t 3时刻，甲、乙两质点都回到了出发点【答案】A【解析】A 、在0～t 3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A 正确；B 、图象的斜率表示加速度，则甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误；C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v ，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误；故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．3．甲、乙两车在公路上沿同一方向做直线运动，它们的v －t 图象如图3所示．两图象在t ＝t 1时相交于P 点，P 在横轴上的投影为Q ，△OPQ 的面积为S .在t ＝0时刻，乙车在甲车前面，相距为d .已知此后两车相遇两次，且第一次相遇的时刻为t ′，则下面四组t ′和d 的组合可能的是 ( )A ．t ′＝t 1，d ＝SB ．t ′＝12t 1，d ＝14S C ．t ′＝12t 1，d ＝12S D ．t ′＝12t 1，d ＝34S 【答案】D【解析】【分析】【详解】 在t 1时刻如果甲车没有追上乙车，以后就不可能追上了，故t ′<t 1，故A 错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t 1时间内运动的位移比乙的多S ，当t ′＝0.5t 1时，甲的面积比乙的面积多出34S ，即相距d ＝34S ，故D 正确，BC 错误．4．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同【答案】B【解析】【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新高考物理图像法解决物理试题解题技巧及练习题一、图像法解决物理试题1．甲乙两车在一平直道路上同向运动，其v﹣t图象如图所示，图中△OPQ和△OQT的面积分别为s1和s2（s1＜s2）．初始时，甲车在乙车前方s0处．下列判断错误的是（）A．若s0＝s1+s2，两车不会相遇B．若s0＜s1，两车相遇2次C．若s0＝s1，两车相遇1次D．若s0＝s2，两车相遇1次【答案】D【解析】【分析】【详解】由图线可知：在T时间内，甲车前进了s2，乙车前进了s1+s2；在t=T时，两车速度相同，若s0=s1+s2，则s0＞s1，两车不会相遇，故A正确；若s0+s2＜s1+s2，即s0＜s1，在T时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B正确；若s0=s1，则s0+s2=s1+s2，即两车只能相遇一次，故C正确．若s0=s2，由于s1＜s2，则s1＜s0，两车不会相遇，故D错误；本题选错误的，故选D.2．我国“蛟龙号”深潜器在某次实验时，内部显示屏上显示了从水面开始下潜到返回水面过程中的速度图象，如图所示．以下判断正确的是（）A．6min～8min内，深潜器的加速度最大B．4min～6min内，深潜器停在深度为60m处C．3min～4min内，深潜器的加速度方向向上D．6min～10min内，深潜器的加速度不变【答案】C【解析】【详解】A、v-t图象的斜率表示加速度，则知0-1min内和3-4min内深潜器的加速度最大，故A错误；B、v-t图象和横坐标围成的面积表示位移大小，0-4min内位移大小为：1(120240)2m360mh=⨯+⨯=，4-6min内静止不动，则4 min～6 min内，深潜器停在2深度为360m;故B错误.C、3-4min内，减速下降，则加速度向上，故C正确；D、8min前后，深潜器的加速度方向是不同的，加速度是变化的，故D错误；3．甲、乙两个物体由同一地点沿同一方向做直线运动，其v-t图象如图所示，关于两物体的运动情况，下列说法正确的是( )A．t=1s时，甲在乙前方B．t=2s时，甲、乙相遇C．t=4s时，乙的加速度方向开始改变D．0-6s内，甲、乙平均速度相同【答案】B【解析】【分析】【详解】A．甲、乙两个物体从同一地点沿同一方向做直线运动，当位移相等时，两者相遇，根据速度时间图象与坐标轴围成面积表示位移，可知，在t=1s时，乙的位移大于甲的位移，说明乙在甲的前方，故A错误；B．根据速度图象与坐标轴围成面积表示位移可知，在t=2s时，乙的位移等于甲的位移，说明两者相遇，故B正确；C．速度图象的斜率表示加速度，由数学知识得知，在t=2s～t=6s内，乙的加速度方向一直沿负方向，没有改变，故C错误．D．由图可知，0～6s内，甲的位移一定大于乙的位移，而时间相等，因此甲的平均速度大于乙的平均速度，故D错误。
故选B。
【点睛】本题是速度-时间图象问题，要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围成的面积的含义，即可分析两物体的运动情况．4．一质点t=0时刻从原点开始沿x轴正方向做直线运动，其运动的v-t图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同【答案】B【解析】【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。
5．某物体沿一直线运动，其v —t 图象如图所示，则下列说法中错误的是（ ）A ．第2s 内和第3s 内速度方向相同B ．第3s 内和第4s 内的加速度大小相同、方向相反C ．前4s 内位移为4mD ．3s 末物体离出发点最远【答案】B【解析】试题分析：根据速度的正负读出速度的方向．由速度图象的斜率等于加速度，根据数学知识研究加速度方向关系，图象与坐标轴围成的面积表示位移．由图看出，第2s 内和第3s 内物体的速度都正值，都向正方向，方向相同，A 正确；由斜率读出，第3s 内和第4s 内的加速度大小相同、方向相同，B 错误；根据图象与坐标轴围成的面积表示位移可知，前4s 内位移113414422x m =⨯⨯-⨯⨯=，C 正确；0-3s 内速度为正，沿正方向运动，3-6s 内速度为负，沿负方向运动，则3s 末物体离出发点最远，D 正确．6．如图甲所示，滑轮质量、摩擦均不计，质量为2kg 的物体在F 作用下由静止开始向上做匀加速运动。
其速度随时间的变化关系如图乙所示。
由此可知(g 取10m/s 2)A ．物体加速度大小为lm/s 2B ．F 的大小为21NC ．4s 末力F 的功率大小为21WD ．4s 内F 做的功为84J【答案】D【解析】【详解】A.根据速度时间图线的斜率表示加速度，则知物体的加速度为：222m/s 0.5m/s 4v a t === 故A 错误。
B.对物体，根据牛顿第二定律得： 2F-mg=ma解得：()()2100.5N 10.5N 22m g a F +⨯+=== 故B 错误； C. 4s 末F 作用点的速度为：v 2=2v =4m/s则拉力F 的功率为P=Fv 2=10.5×4W=42W故C 错误。
D. 4s 内F 作用点的位移为：2128m 2x at =⨯=所以4s 内F 做功为W=Fx =10.5×8J=84J故D 正确。
7．甲、乙两车在公路上沿同一方向做直线运动，在0t =时刻，乙车在甲车前方50m 处，它们的v t -图象如图所示，下列对汽车运动情况的描述正确的是A ．甲车先做匀速运动再做反向匀减速运动B ．在第20s 末，甲、乙两车的加速度大小相等C ．第30s 末，甲、乙两车相距100mD ．在整个运动过程中，甲、乙两车可以相遇两次【答案】D【解析】【详解】A ．由图象可知：甲车先做匀速运动再做匀减速直线运动，但甲的速度图象一直在时间轴的上方，一直沿正向运动，没有反向，故A 错误；B ．在第20s 末，甲车的加速度为2020m/s 1m/s 3010v a t ∆-===-∆-甲， 大小为21m/s ；乙车的加速度大小为 22202m/s m/s 303v a t ∆===∆乙， 所以加速大小不相等，故B 错误；C ．在第30s 末，甲的位移为10+3020m 400m 2x =⨯=甲， 乙的位移为 12030m 300m 2x =⨯⨯=乙， 所以甲乙两车相距400m 300m 50m 50m s =--=，故C 错误；D ．刚开始乙在甲的前面50m 处，甲的速度大于乙的速度，经过一段时间甲可以追上乙，然后甲在乙的前面，到30s 末，甲停止运动，甲在乙的前面50m 处，此时乙以20m/s 的速度匀速运动，所以再经过2.5s 乙追上甲，故在整个运动过程中，甲、乙两车可以相遇两次，故D 正确．故选D ．【点睛】在速度时间图像中，需要掌握三点，一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化，二、图像的斜率表示物体运动的加速度，三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。
8．质量m =1kg 的物体静止放在粗糙水平地面上。
现对物体施加一个随位移变化的水平外力F 时物体在水平面上运动。
已知物体与地面间的滑动摩擦力与最大静摩擦力相等。
若F -x 图象如图所示。
且4～5m 内物体匀速运动。
x =7m 时撤去外力，取g =10m/s 2，则下列有关描述正确的是（ ）A ．物体与地面间的动摩擦因数为0.1B 2m/sC ．x =3m 时物体的速度最大D ．撤去外力后物体还能在水平面上滑行3s【答案】B【解析】【详解】A. 由图象知4~5m 内外力恒定，又物体匀速运动，由F mg μ=知动摩擦因数为0.3，故A 不符合题意；B. 前7m 内外力和阻力共同作用，物体做变速运动，且F −x 图围成的面积表示外力所做的功，由动能定理23535313131237J 2222mv ++⎛⎫⨯+⨯+⨯+⨯-⨯= ⎪⎝⎭解得2m/s v =，故B 符合题意；C. 由图知前3m 内物体做加速度逐渐增大的加速运动，3~4m 内做加速度逐渐减小的加速运动，匀速运动时速度最大，故C 不符合题意；D. 撤去外力后物体匀减速停下，由动量定理有mv mgt μ=解得2s 3t =，故D 不符合题意。
9．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2，3.5)、Q (6，5)。
如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是3∶2C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10【答案】A【解析】【详解】A ．根据电源U I -图线可知：11005ΩΩ804r -==- 21005ΩΩ1206r -==- 则有： 12:3:2r r =故A 正确；B ．根据电源U I -图线可知：1210V E E ==电源1与电源2的电动势之比是1∶1，故B 错误；CD ．灯泡伏安特性曲线与电源外特性曲线的交点即为灯泡与电源连接时的工作状态，则有：1 3.5V U =，15A I =25V U =，26A I =可得：11117.5W P U I ==，1110.7ΩU R I == 22230W P U I ==，2225Ω6U R I == 小灯泡的电阻之比为： 12::2125R R =小灯泡消耗的功率之比为：12:7:12P P =故C 、D 错误；故选A 。
10．甲、乙两物体同时、同地出发，它们的“速度—时间”图象如图所示．则下列说法正确的是( )A ．甲、乙两图线的交点表示两物体相遇B ．甲、乙两物体做曲线运动C ．甲物体先加速后减速，乙物体一直做加速运动D ．甲、乙两物体都做加速运动，甲物体的加速度一直减小，乙物体的加速度一直增大【答案】D【解析】【分析】【详解】v-t 图象只表示两个方向即正方向和负方向，所以只能表示物体做直线运动的情况，B 错；图象上的交点表示该时刻两物体速度相等，A 错；由图象知甲、乙两物体速度都增加，故C 错；v-t 图象中图线上每一点的切线的斜率为该点的瞬时加速度，甲物体的曲线上每点的切线的斜率一直减小，所以甲物体做加速度减小的加速运动，而乙物体的加速度一直增大D 对．故选D【点睛】关于v-t 图像要了解图像中切线的斜率表示加速度，图像包围的面积代表走过的位移．11．甲．乙两质点从同一地点出发沿同一直线运动，它们的速度——时间图像如图所示，则两质点（ ）A．前2s内的平均速度相等B．前4s内运动方向相同C．加速度方向相反D．4s末的速度相等【答案】BC【解析】【分析】在v-t图象中每点的纵坐标表示物体的瞬时速度，倾斜的直线表示匀变速直线运动，速度的符号表示速度的方向，图象与时间轴围成的面积表示物体通过的位移，图象的斜率表示物体的加速度．【详解】根据速度图象与时间轴围成的面积表示物体通过的位移，则知前2s内两个质点通过的位移不等，则平均速度不等，故A错误．速度的符号表示运动方向，可知前4s内运动方向相同，故B正确．根据图象的斜率表示物体的加速度，斜率一正一负，说明加速度方向相反，故C正确．由图知，4s末的速度不等，一个是0，一个是5m/s，故D错误．故选BC．【点睛】本题关键是根据速度时间图象得到两个物体的运动情况，根据速度时间图象与时间轴包围的面积表示位移大小，由图象的斜率分析加速度的大小和方向．12．将地面上静止的货物竖直向上吊起，货物由地面运动至最高点的过程中，v t 图像如图所示．以下判断正确的是（）A．前3s内货物处于超重状态B．最后2s内货物只受重力作用C．前3s内与最后2s内货物的平均速度相同D．第3s末至第5s末的过程中，货物的机械能守恒【答案】AC【解析】【分析】【详解】前3s内货物速度增大，加速度向上，处于超重状态，A正确；最后2s内货物的加速度为2260/3/2a m s m s g -==<，受重力和拉力作用，B 错误；前3s 内的平均速度16 /3/2v m s m s ==，后2s 内的平均速度26 /3/2v m s m s ==，两段时间内的平均速度相同．故C 正确；3到5s 内物体做匀速直线运动，动能不变，高度增大，重力势能增加，所以机械能不守恒，D 错误．13．a 、b 两个物体从同一位置沿同一直线运动，它们的速度图象如图所示，下列说法正确的是（ ）A ．a 、b 加速时，物体a 的加速度大于物体b 的加速度B ．20s 时，a 、b 两物体相距最远C ．60s 时，物体a 在物体b 的前方D ．若题图为位移时间图象，则物体a 、b 在40s 时相遇【答案】CD【解析】【详解】A.、加速时，图线的斜率大于图线的斜率，则的加速度大于的加速度；故A 项错误；B.在内，静止，向正方向做匀加速运动，在内的速度大于的速度，两者间距增大；后，的速度小于的速度，两者间距减小，则时，、两物体相距最远；故B 项错误； C.时，图线与时间轴围成的面积大于图线与时间轴围成的面积，则的位移大于的位移，物体在物体的前方；故C 项正确；D.若题图为位移时间图象，则物体、在40s 时相遇；故D 项正确.14．放置于固定斜面上的物块，在平行于斜面向上的拉力F 作用下，沿斜面向上做直线运动。
