超级电容充电装置的研究与设计
超级电容器的研究
3、表面官能团
主要通过两种途径： 1）改变表面的润湿性能 2）官能团自身发生可逆的氧化还原反应 从制备高容量、耐高压、稳定性好的电容器角度 出发 , 要求活性炭材料表面的官能团有一个合适 的比例。
4、微晶结构
对超级电容器来说,中孔比例大一些比较好 中孔碳材料的方法主要有三种: 1）催化活化法 2）混合聚合物炭化法 3）模板炭化法
3、发展趋势：
• 提高性能、降低成本是超级电容器发展的主旋律。 • 从超级电容器的发展历史来看，电容器虽然能够 提供高功率，但电容器不能像电池一样提供高的 重量能量比，期望将来超级电容器能够代替电池 作为储能元件，兼具高能量和高功率的性能。 • 超级电容器是绿色环保、能源开发的重要方向之 一，它的研发必将带动整个电子产业及相关行业 的发展，目前国内超级电容器的开发生产刚刚起 步，具有广阔的发展空间。
双电层原理示意图
2. 性能特点
—介于电池和物理电容器之间
性 能 铅酸电池 1-5小时 超级电容器 0.3-若干秒 普通电容器 10-3—10-6秒
充电时间
放电时间
比能Wh/kg 循环寿命 比功率W/kg 充放电效率
0.3-3小时
30- 40 300 < 300 0.7-0.85
0.3-若干秒
1- 20 >10000 >1000 0.85-0.98
2) 赝电容型超级电容器
(1) 金属氧化物材料 • 贵金属氧化物材料 —RuO2：无定型RuO2拥有更高 的电导率，更高的比电容，更高的电化学可逆性。 • 替代RuO2的廉价金属氧化物材料—MnO2和NiO。
(2) 导电聚合物材料 聚苯胺(PANI)、聚吡 (PPy)和聚噻吩(PTh) 他们的一些相关衍生 物。 优点： 价格低廉、对环境友 好、高导电率、高度 可逆以及活性可控。
超级电容器的设计与制备
超级电容器的设计与制备一、引言超级电容器是一种新型电能存储装置，具有高能量密度、长寿命、快速充放电等特点，被广泛应用于电子设备、新能源领域等。
本文将介绍超级电容器的设计原理、制备工艺及其在能源存储方面的应用。
二、超级电容器的设计原理超级电容器的设计原理主要基于电荷的吸附和离子的迁移。
其构成包括两个电极材料、电解质和隔离层。
电极材料一般选择具有高比表面积的材料，如活性炭、纳米材料等。
电解质的选择对电容器性能有重要影响，常用的电解质有水系和有机溶剂系列。
隔离层的作用是阻止两个电极之间的直接接触，常用的隔离层材料有聚合物等。
三、超级电容器的制备工艺超级电容器的制备主要包括电极材料的选择、电解质的准备以及组装等工艺。
首先，选择合适的电极材料，可以通过化学法或物理法制备纳米材料，或选用具有高比表面积的活性炭。
其次，准备电解质溶液，根据不同的电解质选择相应的溶剂和添加剂，并且控制溶液的浓度和pH值。
最后，将电极材料和电解质溶液按照一定规律层叠组装，并紧密封装，以确保电容器的性能和稳定性。
四、超级电容器在能源存储方面的应用超级电容器在能源存储方面有着广泛的应用前景。
首先，超级电容器可以作为储能装置，应用于储能站、电动汽车等领域，实现能量的高效存储和快速释放。
其次，超级电容器还可以应用于手机、平板电脑等电子设备中，提供持久稳定的电源供应。
此外，超级电容器还能用于调峰填谷，平衡电网负荷，提高电力系统的稳定性和可靠性。
五、超级电容器的挑战与未来发展尽管超级电容器在能源存储领域具有巨大潜力，但仍然面临着一些挑战。
首先，超级电容器的能量密度相对较低，还无法与传统电池相媲美。
其次，制备工艺需要进一步改进，以提高制备效率和降低成本。
未来的发展重点应放在材料的研发和工艺的改进上，力求实现超级电容器能量密度的提升和成本的降低。
六、结论超级电容器作为一种新型电能存储装置，具有广阔的应用前景。
本文介绍了超级电容器的设计原理、制备工艺以及在能源存储方面的应用。
超级电容充电方案
超级电容充电方案引言超级电容（也称为超级电容器或超级电容电池）是一种能量存储装置，具有高容量、高能量密度、高电流输出和长寿命的特点。
在许多应用中，超级电容在充电方案中起到重要作用。
本文将探讨一种针对超级电容的充电方案，以提供高效、可靠和安全的充电解决方案。
背景超级电容充电是将电荷存储在正负极板之间的过程。
根据超级电容的特性，其电荷和放电速度很高，因此需要采用一种合适的充电方案，以确保充电效率和电池寿命。
充电方案步骤一：选择适当的电源在选择适当的电源时，应考虑超级电容的额定电压和最大充电电流。
通常，充电电压应略高于超级电容的额定电压，以确保充电的稳定性。
同时，充电电流应限制在超级电容的最大充电电流范围内，以避免对电池造成损害。
步骤二：充电电路设计设计一个合适的充电电路可以确保充电的效率和安全性。
以下是一个基本的超级电容充电电路设计示例：+---------+ +------------+ +--------+| | | | | |电源电压 ----+--| 电源 +-----+ 电荷控制 +-----+ 超级电容 || | 控制 | | 电路 | | || +---------+ +------------+ +--------+|| +---------+| | |充电电流 ----+-------------+ 充电 || | 电路 || +---------+|| +---------+| | |接地线 ----+-------------+ 接地 || 电路 |+---------+充电电路由电源控制电路、充电电路和接地电路组成。
电源控制电路控制电源的输出电压和电流，并为充电电路提供足够的电量。
充电电路负责将电流传送到超级电容中，以实现充电。
接地电路能够提供一个可靠的接地连接，以确保充电过程的安全性。
步骤三：充电管理系统在超级电容充电方案中，充电管理系统应该被集成。
充电管理系统可以监测超级电容的电压和充电电流，并根据需要调整充电电流和电压。
超级电容充电器的研究现状

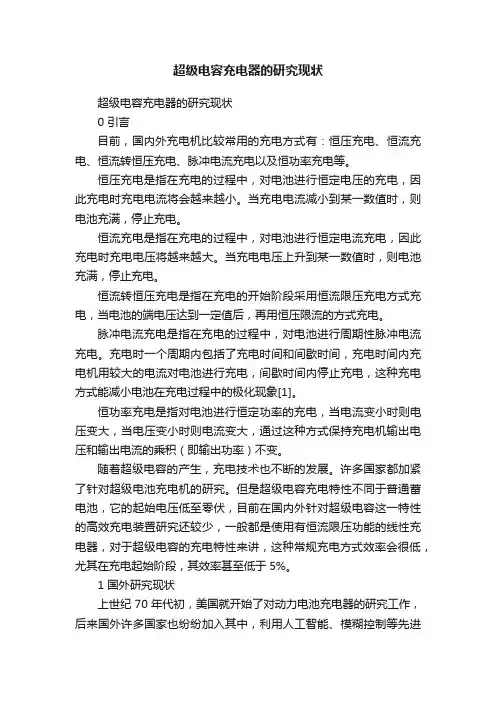

超级电容充电器的研究现状超级电容充电器的研究现状0 引言目前，国内外充电机比较常用的充电方式有：恒压充电、恒流充电、恒流转恒压充电、脉冲电流充电以及恒功率充电等。
恒压充电是指在充电的过程中，对电池进行恒定电压的充电，因此充电时充电电流将会越来越小。
当充电电流减小到某一数值时，则电池充满，停止充电。
恒流充电是指在充电的过程中，对电池进行恒定电流充电，因此充电时充电电压将越来越大。
当充电电压上升到某一数值时，则电池充满，停止充电。
恒流转恒压充电是指在充电的开始阶段采用恒流限压充电方式充电，当电池的端电压达到一定值后，再用恒压限流的方式充电。
脉冲电流充电是指在充电的过程中，对电池进行周期性脉冲电流充电。
充电时一个周期内包括了充电时间和间歇时间，充电时间内充电机用较大的电流对电池进行充电，间歇时间内停止充电，这种充电方式能减小电池在充电过程中的极化现象[1]。
恒功率充电是指对电池进行恒定功率的充电，当电流变小时则电压变大，当电压变小时则电流变大，通过这种方式保持充电机输出电压和输出电流的乘积（即输出功率）不变。
随着超级电容的产生，充电技术也不断的发展。
许多国家都加紧了针对超级电池充电机的研究。
但是超级电容充电特性不同于普通蓄电池，它的起始电压低至零伏，目前在国内外针对超级电容这一特性的高效充电装置研究还较少，一般都是使用有恒流限压功能的线性充电器，对于超级电容的充电特性来讲，这种常规充电方式效率会很低，尤其在充电起始阶段，其效率甚至低于5%。
1 国外研究现状上世纪70年代初，美国就开始了对动力电池充电器的研究工作，后来国外许多国家也纷纷加入其中，利用人工智能、模糊控制等先进技术[2]，改善了充电机的充电方式并取得了较好的效果。
传统功能简单的充电机发展成功能齐全、易于控制的智能型充电设备，这种改善后的智能充电机能够实现对电流、电压、充电电池温度等相关参数的监测和显示；不仅能够实现充电策略的定制，而且还可以根据充电电池的种类以及电池状态来设定不同的充电方式；同时设计有各种充电保护电路，具有更高的安全性。
超级电容充放电控制电路毕业设计

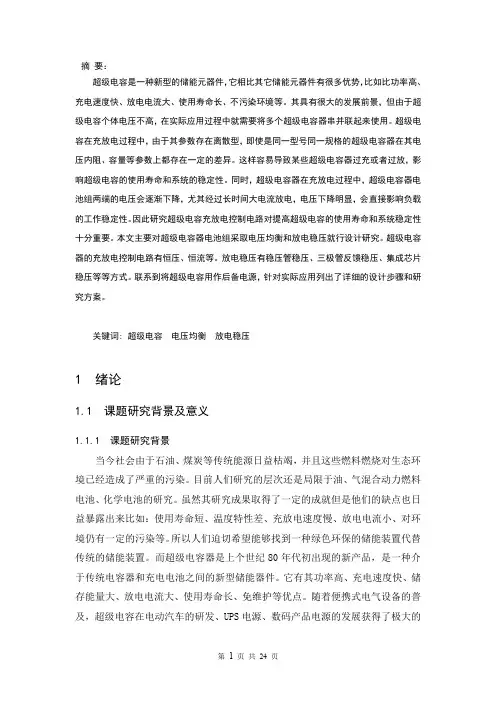

摘要：超级电容是一种新型的储能元器件，它相比其它储能元器件有很多优势，比如比功率高、充电速度快、放电电流大、使用寿命长、不污染环境等。
其具有很大的发展前景，但由于超级电容个体电压不高，在实际应用过程中就需要将多个超级电容器串并联起来使用。
超级电容在充放电过程中，由于其参数存在离散型，即使是同一型号同一规格的超级电容器在其电压内阻、容量等参数上都存在一定的差异。
这样容易导致某些超级电容器过充或者过放，影响超级电容的使用寿命和系统的稳定性。
同时，超级电容器在充放电过程中，超级电容器电池组两端的电压会逐渐下降，尤其经过长时间大电流放电，电压下降明显，会直接影响负载的工作稳定性。
因此研究超级电容充放电控制电路对提高超级电容的使用寿命和系统稳定性十分重要。
本文主要对超级电容器电池组采取电压均衡和放电稳压就行设计研究。
超级电容器的充放电控制电路有恒压、恒流等。
放电稳压有稳压管稳压、三极管反馈稳压、集成芯片稳压等等方式。
联系到将超级电容用作后备电源，针对实际应用列出了详细的设计步骤和研究方案。
关键词: 超级电容电压均衡放电稳压1 绪论1.1 课题研究背景及意义1.1.1 课题研究背景当今社会由于石油、煤炭等传统能源日益枯竭，并且这些燃料燃烧对生态环境已经造成了严重的污染。
目前人们研究的层次还是局限于油、气混合动力燃料电池、化学电池的研究。
虽然其研究成果取得了一定的成就但是他们的缺点也日益暴露出来比如：使用寿命短、温度特性差、充放电速度慢、放电电流小、对环境仍有一定的污染等。
所以人们迫切希望能够找到一种绿色环保的储能装置代替传统的储能装置。
而超级电容器是上个世纪80年代初出现的新产品，是一种介于传统电容器和充电电池之间的新型储能器件。
它有其功率高、充电速度快、储存能量大、放电电流大、使用寿命长、免维护等优点。
随着便携式电气设备的普及，超级电容在电动汽车的研发、UPS电源、数码产品电源的发展获得了极大的应用。
1.1.2 课题研究意义超级电容器的单体电压不高，一般只有1V—4V，在实际的应用中通常根据需要将超级电容器串并联起来使用。
新型高性能超级电容充电器的设计方案
新型高性能超级电容充电器的设计方案
1 引言
锂离子电池因具有体积小、重量轻与能量密度高等优势，所以在GSM/CDMA和高端便携式产品（如数字相机、摄像机等）中被广泛应用。
锂离子电池在使用中为避免过充电、过放电对其造成的损害，而对保护电路要求较高。
从而要求锂电池充电器具有严格与完善的安全保护特性。
为此，应用新型的DS2770和DS2720芯片可以设计一个具有充电控制、电源控制、电量计数、电池保护、计时和对电池组能识别等功能的高性能锂电池充电器，其原理图如图1所示。
它可替代目前市场上已有的锂电池保护／充电控制电路（充电器）。
2 充电组合电路（充电器）的组成。
超级电容器的设计和制备研究
超级电容器的设计和制备研究引言：超级电容器是一种新型的电化学能量储存设备，它具有高功率密度、快速充放电速度、长循环寿命等优点，成为电力系统、电动车辆、可再生能源等领域的重要组成部分。
本文将探讨超级电容器的设计和制备方法，旨在提高其性能并满足不同应用需求。
1. 超级电容器的基本原理超级电容器的基本原理是通过储存电荷在双电层界面和离子吸附/解吸附过程中，实现能量储存和释放。
由于电极材料的选择和电解质的优化，超级电容器能够实现高能量和高功率。
2. 电极材料的选择和设计2.1 炭材料炭材料是应用最广泛的电极材料，其具有高比表面积、良好的导电性和化学稳定性。
优化炭材料的制备方法和结构设计，可提高电容器的性能。
例如，采用碳纳米管、石墨烯等材料制备的电极，具有更高的比表面积和更好的电荷传递性能。
2.2 金属氧化物金属氧化物材料如二氧化锰、二氧化钛等具有丰富的结构多样性和储存离子的能力，可用于制备高性能的超级电容器。
优化金属氧化物的晶体结构和表面形貌，可以提高电化学性能和循环稳定性。
3. 电解质的选择和优化电解质在超级电容器中起到传导离子的作用，对电容器的性能有重要影响。
常用的电解质包括有机溶液、离子液体等。
优化电解质的组成和浓度，可以提高超级电容器的电导率和离子传输速率，进而提高其充放电速度和功率密度。
4. 电容器结构的优化超级电容器的结构设计也是提高其性能的关键因素。
通过合理设计电极材料的厚度、间隔层的性质和结构，可以增加电容器的有效电极面积，减小电极之间的电阻，从而提高电容器的存储能量和功率密度。
5. 制备工艺的研究超级电容器的制备工艺也是关键的研究领域。
常用的制备方法包括浸渍法、沉积法、喷涂法等。
优化制备工艺参数，例如溶剂的选择、溶剂中电解质浓度的控制等，可以提高电容器的性能和制备效率。
6. 性能评价和测试方法对超级电容器的性能进行评价和测试是制备研究的重要环节。
常用的测试方法包括循环伏安法、交流阻抗法等。
超级电容充电电路设计
超级电容充电电路设计超级电容充电电路是一种常见的电子元件，它具有高容量、高能量密度和长寿命的特点，因此在许多领域得到广泛应用。
本文将介绍超级电容充电电路的设计原理和注意事项。
一、超级电容简介超级电容，也称为超级电容器或超级电容器，是一种具有高电容量和高能量密度的电子元件。
它的工作原理是利用电介质的电荷分离能力将电能存储起来，与传统的电解电容器相比，超级电容具有更高的电容量和更低的内阻，能够提供更高的存储能量和更大的放电电流。
二、超级电容充电电路设计原理超级电容充电电路设计的目的是将电源的电能稳定地输送到超级电容中进行储存。
以下是超级电容充电电路设计的几个关键原则：1. 电源选择：超级电容的充电电压范围通常在2.5V至3.6V之间，因此需要选择适合的电源供电。
常见的选择有锂电池、太阳能电池等。
2. 充电电流控制：超级电容的充电电流需要控制在合适的范围内，以避免过高的充电电流导致超级电容损坏。
可以通过电流限制电路或电流控制器来实现。
3. 充电电压监测：为了保证超级电容的安全和稳定，需要对充电电压进行实时监测和控制。
可以使用电压监测电路或电压控制器来实现。
4. 充电时间控制：超级电容的充电时间需要控制在合适的范围内，以保证充电效率和超级电容的寿命。
可以通过计时器或定时器来实现充电时间控制。
5. 温度控制：超级电容在高温环境下容易发生失效或损坏，因此需要进行温度控制。
可以通过温度传感器和温度控制回路来实现温度控制。
三、超级电容充电电路设计注意事项在设计超级电容充电电路时，需要注意以下几点：1. 选择合适的电源和电源电压。
电源的电压应该在超级电容的额定电压范围内，同时要保证电源的稳定性和可靠性。
2. 控制充电电流和充电电压。
充电电流不宜过大，以免损坏超级电容；充电电压需要实时监测和控制，以保证超级电容的安全和稳定。
3. 控制充电时间和温度。
充电时间应该控制在合适的范围内，以保证充电效率和超级电容的寿命；温度应该控制在适宜的范围内，以避免超级电容的失效或损坏。
