建筑设计电气基础知识点
建筑电气设计基础
建筑电气设计基础
1.电气负荷计算：电气负荷计算是建筑电气设计的第一步，它包括对
建筑物各个用电设备的负荷进行计算，以确定整个建筑物的总负荷需求。
负荷计算的基本方法是根据各个设备的功率、数量和使用时间来估算，同
时还需考虑到负荷的峰值和容量因素。
2.电气布线设计：电气布线设计是指根据建筑物的结构和功能要求，
合理规划电气设备的布置和电缆的敷设。
电缆的选择要满足电气负荷的需求、线路的长短和电磁干扰等要求，以及满足电缆安全使用和维护的要求。
3.照明设计：照明设计是建筑电气设计中的一个重要内容，它涉及到
建筑物内部的照明设备的布置、类型、亮度和颜色等方面。
合理的照明设
计可以提高建筑物内部的舒适度和视觉效果，同时也可以节约能源和降低
运维成本。
4.插座和配电箱设计：插座和配电箱的设计是建筑电气系统的基础，
它们的布置和容量要满足建筑物内各种用电设备的需求，并考虑到日后的
扩容和维护。
插座的位置和数量要符合使用者的习惯和便利，同时要遵循
相关的安全规范，以确保用电设备的安全使用。
5.接地系统设计：接地系统是建筑电气系统的重要组成部分，它能够
提供电气设备的安全工作环境，并保护人员免受电击伤害。
接地系统的设
计要考虑建筑物的接地电阻、地电位的控制和保护选择等问题，以确保电
气设备在故障时能够及时断电，保护人员的生命安全。
综上所述，建筑电气设计基础包括电气负荷计算、电气布线设计、照
明设计、插座和配电箱设计以及接地系统设计等方面。
这些基础知识是进
行建筑电气设计的前提和基础，只有深入理解和掌握这些基础知识，才能进行合理、安全和高效的建筑电气设计。
建筑物电气设计技术规程
建筑物电气设计技术规程一、前言建筑物电气设计是现代建筑中必不可少的一环，是保证建筑物正常运转的关键之一。
本文将从建筑物电气设计的基础知识、设计流程、设计要求等多个方面进行详细阐述，力求为建筑电气设计工作提供一份全面的技术规程。
二、基础知识1.电气系统组成建筑物电气系统包括配电系统、照明系统、弱电系统等。
其中配电系统包括高压进线、变压器、低压配电柜、电缆等，主要负责建筑物的电力供应；照明系统包括室内照明、外部照明等，主要负责建筑物的照明；弱电系统包括通信、监控、安防等，主要负责建筑物的信息传输和安全保障。
2.电气系统的特点建筑物电气系统具有负荷多、用电变化大、电气设备分布广等特点。
因此，在设计中需要考虑电力负荷的合理分配、电气设备的布局和安装、电缆的敷设等多个因素。
3.电气系统的安全性建筑物电气系统的安全性是设计中最重要的一点。
设计时需要考虑电气设备的防雷、防火、防潮等安全防护措施，以保障人身和财产的安全。
三、设计流程1.需求分析在进行电气设计前，需要对建筑物的用电需求进行分析，包括电力负荷、照明需求、弱电系统需求等。
根据需求分析结果，确定电气系统的组成和规模。
2.方案设计根据需求分析结果，进行电气系统的方案设计，包括电气设备的选择、电气系统的布置、电缆敷设方案等。
在设计中需要考虑电气设备的安全性、可靠性和经济性。
3.施工图设计在方案设计完成后，需要进行施工图设计。
施工图设计包括电气系统的平面图、立面图、电缆敷设图等。
在设计中需要考虑施工的可行性和方便性。
4.施工监理在电气系统施工期间，需要进行施工监理，包括对电气设备的选型、铺设、接线等进行监督和检查。
在监理中需要确保施工符合设计要求，并保证施工质量。
四、设计要求1.电气系统的安全性在电气设计中，安全性是最重要的一点。
电气设备的选型要符合国家标准，并进行严格的安全检测。
在电气设备的布置和安装中，需要考虑防雷、防火、防潮等因素，并采取相应的安全措施。
建筑电气设计教程_基础知识
第一章 建筑电气供配电系统 第一节 低压配电系统 1.1 负荷计算：依据建筑用途与规模， 确定所需用电设备容量。
建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。
对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。
几个计算公式：有功计算负荷：Pjs=KxPe ；js ：计算的缩写,Pe 是设备容量，kx 需用系数 无功计算负荷: Qjs = Pjstg φ； 视在计算负荷:22js Q +=P S 或φCOS P S js js =；计算电流： I js =S js /3e U ； 式中P js —有功计算负荷； Q js ——无功计算负荷； S js ——视在计算负荷； Kx ——需要系数；Pe ——用电建筑物的总容量（kW)；φcos ——功率因数；φtg ——φcos 相应的正切值； Ue ——电压额定值(kV)； Ijs ——计算电流值（A)。
12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kwφCOS P S js js ==3.6/0.85=4.23KVA,I js =S js /3e U =4.23X1000/3X380=6.44A在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用需要系数的选取。
1.2 低压开关设备的选择经过负荷计算出计算电流Ijs 后，根据计算电流值选择配电开关设备和导线截面。
低压断路器的选择，应满足两个条件:1) 低压断路器的额定电压应不小于线路的额定电压；2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。
典型断路器型号含义如下：产品型号 TIB1-63C25的含义：TIB1是TCL 的断路器型号是单极性的，TIB1L （断开插座）是双极性的，最大允许额定电流63A ，脱扣电流25A ，是C 曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。
建筑电气照明技术基本知识
4.2 建筑电气照明(zhàomíng)装置
4.2.1 电光源的分类(fēn lèi)及参数
1） 按电光源的发光(fā ɡuānɡ)原理电光源主要分为
两大类。 (1)
热辐射光源是当物体受热且热能足够大，使原子 或分子发生激烈的相互碰撞而激发产生的光的发射。 电光源是利用电流将物体加热到白炽程度而产生的光。
(2) 光谱 光源辐射的光往往由许多波长的单色 光组成，把光线中不同强度(qiángdù)的单色光按波长 长短依次排列，称为光源的光谱。
第二页，共115页。
(3) 光通量 光源在单位时间内，向周围空间辐 射出的、使人眼产生光感觉(gǎnjué)的能量，称为光 通量，用符号Φ表示，单位为流［明］(lm)。人们通 常以电光源消耗1W电功率所发出的流明数(lm／W) 来表征电光源的特性，称为发光效率，简称光效。电 光源的光效越高越好。
4.1.2 照明方式(fāngshì)及种类
（1） ① 一般照明 在整个场所或场所的某部分(bù
fen)照度基本上均匀的照明。对于工作位置密集而对 光照方向又无特殊要求，或工艺上不适宜装设局部照 明装置的场所，宜使用一般照明。
② 局部照明 局限于工作部位的固定的或移动 的照明。对于局部地点需要高照度并对照射方向有要 求时，宜采用局部照明。
(4)
P
光源的寿命是指光源从初次通电工作的时候起到其完
全丧失或部分(bùfen)丧失使用价值的时候止的全部点燃时
间。ห้องสมุดไป่ตู้
寿命又分两种：① 全寿命②
第二十五页，共115页。
(5) 光色包括色表和显色性两个方面。色表指光源本
身发光的颜色，即从外观上看到的光的颜色。而显色 性则反映被照物体(wùtǐ)所体现出的颜色。
建筑电气设计入门知识点
序1）转变学习态度和学习方式：主动性很强，时间安排、文献阅读、学习总结、职业计划。
2）高标准、专业化。
3）承认差距，消除自卑。
第一章总述1.1建筑1）房开策划决策或委托咨询公司代理，监理代表建设单位。
2）勘察报告为设计及施工提供依据，分方案、初设和施工图设计，初设是概算的依据。
3）建筑工程流程：开发商编制项目建议书；可行性研究编制设计任务书；设计；安排计划；建设准备；组织施工；生产；验收投产；项目评价。
1.2建筑设计1）方案机电专业配合完成机电机房的位置确定。
2）设备专业包括暖通和给排水。
3）经济专业：估算-概算-预算-结算。
4）电气专业根据建筑图与设备专业资料完成电气设计。
5）内审-外审-消防局审-人防办审-发蓝图。
6）施工问题解决方式：图纸会审、设计变更（影响施工和造价）、工程洽商（影响施工和造价）。
1.3电气设计1）工作内容：说明（设计说明、计算书、消防专篇、节能专篇等）；总图（高压配电系统图，市政电缆到高压配电柜出线，一般供电局负责；低压配电系统图；防雷与接地系统平面图，屋面防雷与基础接地；电气总平面图，描述强弱电市政条件及室外预留管井等；室外照明图，一般景观公司设计；图纸目录；图例等）；照明系统（照明平面图；照明干线系统图；照明配电系统图）；电气系统（电气平面图；动力干线系统图；动力配电系统图）；弱电系统（弱电平面图，非消防36V以下或设备、箱、路由等；弱电系统图，市政到设备）；消防系统（消防平面图，消防36V以下或设备、消防系统图，消防控制室至设备）；详图（变配电室平面布置图；强弱电间大样图等）。
2）《建筑工程设计文件编制深度规定》明确了三个阶段的设计内容。
3）方案设计：业主提供电气专业设计任务书，或反提条件业主确认4）电气用房设置原则：不能邻水，不能邻爆。
5）变配电室：位置；面积，工程经验，通常2台需200m2，4台需要350 m2；层高，住宅建筑电缆沟需4.2m，公共建筑电缆夹层需6m。
建筑知识：建筑工程中的电气设计

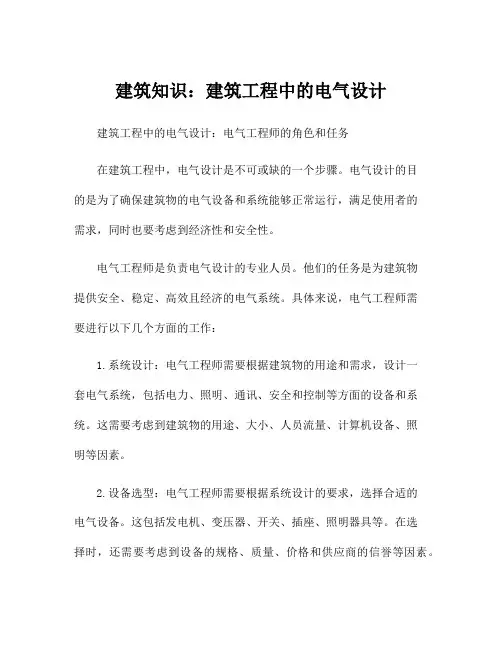

建筑知识：建筑工程中的电气设计建筑工程中的电气设计：电气工程师的角色和任务在建筑工程中，电气设计是不可或缺的一个步骤。
电气设计的目的是为了确保建筑物的电气设备和系统能够正常运行，满足使用者的需求，同时也要考虑到经济性和安全性。
电气工程师是负责电气设计的专业人员。
他们的任务是为建筑物提供安全、稳定、高效且经济的电气系统。
具体来说，电气工程师需要进行以下几个方面的工作：1.系统设计：电气工程师需要根据建筑物的用途和需求，设计一套电气系统，包括电力、照明、通讯、安全和控制等方面的设备和系统。
这需要考虑到建筑物的用途、大小、人员流量、计算机设备、照明等因素。
2.设备选型：电气工程师需要根据系统设计的要求，选择合适的电气设备。
这包括发电机、变压器、开关、插座、照明器具等。
在选择时，还需要考虑到设备的规格、质量、价格和供应商的信誉等因素。
3.施工图设计：电气工程师需要将系统设计和设备选型的结果转化为施工图和技术规格书。
这些文件需要清晰明了地描述每个设备和系统的功能、规格、安装位置、连接方法等。
4.施工监督：电气工程师需要在施工过程中监督电气系统的安装和调试工作。
他们需要确保每个设备和系统都按照设计要求正确安装，且能够正常运行。
他们还需要在调试过程中发现和解决问题，确保系统稳定和安全。
5.保养和维护：电气工程师需要为建筑物的电气系统制定保养和维护计划，确保设备和系统能够持续稳定地运行。
他们需要定期检查和修理设备，以防止设备故障和事故的发生。
电气设计的安全和经济性问题在电气设计中，安全和经济性是两个最重要的考虑因素。
首先，电气工程师需要确保设备和系统能够安全运行，避免发生电击、火灾等事故。
他们需要遵循安全标准和规范，选择安全可靠的设备和系统，并采取措施防止任何潜在的危险。
其次，电气工程师需要考虑到经济性因素。
他们需要选择合适的设备和系统，以最低的成本提供最好的功能。
他们需要考虑到电气系统的运行成本，包括能源成本、维护成本、保险和修复成本等。
建筑电气设计施工图纸绘制基本知识
这些辅助性图纸通常用于表示电气设备和线路的具体安装方式和细节要求，如设备的安装位置、电缆的走向和固 定方式等。这些图纸是施工人员根据基本图纸进行具体施工和安装的重要参考。
03
建筑电气设计图纸的绘 制工具与软件
手绘工具
01
绘图笔
绘图笔是手绘电气设计图纸的基 本工具，常用的有铅笔、钢笔和 马克笔等。
照明系统设计
防雷与接地系统设计
根据建筑物的功能和使用需求，设计照明 系统，包括光源、灯具、照明控制等，提 供舒适的光环境。
根据建筑物所在地的气象和地质条件，设 计防雷与接地系统，防止雷击和过电压对 电气设备和人身安全的危害。
02
建筑电气设计图纸的组 成
电气系统图
总结词
电气系统图是表示整个电气系统的组成和连接关系的图纸，是电气设计施工图纸 中的重要组成部分。
建筑电气设计施工图 纸绘制基本知识
目 录
• 建筑电气设计概述 • 建筑电气设计图纸的组成 • 建筑电气设计图纸的绘制工具与软件 • 建筑电气设计图纸的绘制流程 • 建筑电气设计图纸的绘制规范与标准 • 建筑电气设计图纸的审查与优化
01
建筑电气设计概述
建筑电气设计的概念
建筑电气设计是指根据建筑物的使用 功能和安全需求，结合相关标准和规 范，对建筑物内的电气系统进行规划 、设计和优化的过程。
确保施工安全
通过审查优化，消除设计中的安全隐患，保 障施工及后期使用的安全。
提高建设效率
合理的设计能加快施工进度，提高建设效率。
节约建设成本
优化设计可以减少不必要的浪费，从而降低 建设成本。
提升电气系统性能
通过优化设计，使电气系统性能更稳定、高 效。
THANKS FOR WATCHING
建筑电工基础理论
建筑电工基础理论建筑电工是在建筑物内或者周围进行电气工作的专业技术人员。
建筑电工需要掌握一些基础理论知识，才能更好地进行电气工作。
本文将介绍建筑电工的基础理论。
电压、电流和电功率我们所熟知的电力公式是P = U * I，即功率等于电压乘以电流。
这个公式告诉我们电能的消耗是通过电流流过电器元件时产生的，因为电压会导致电子流动。
其中，电压是电子在电路中流动时所受到的力的强度，单位是伏特（V）；电流是指电子在电路中所流动的数量，单位是安培（A）；电功率指的是同一时间内单位时间内传递的能量，单位是瓦特（W）。
电器元件建筑电工需要熟悉各种不同类型的电器元件，例如电阻、电容和电感。
电阻可以阻碍电流的流动，从而使电流的大小受到控制；电容可以存储电荷，从而使得电流随时间而变化；电感储存了磁场，形成了电流随时间而变化。
建筑电工还需要了解不同电器元件的特点和工作原理，以便在需要时能够有效地使用它们。
电线和电缆电线和电缆是电力传输的重要载体。
电线是单根的金属导线；电缆是由多根电线或电缆捆绑在一起形成的复合材料。
建筑电工需要了解电线和电缆的分类、规格和标准等诸多方面的知识，以确保安全和可靠的电力传输。
三相电和单相电建筑电工必须熟悉三相电和单相电的基本概念和工作原理。
三相电是指通过三根相互独立的电线传输的交流电，它可以形成旋转磁场，使得机械设备旋转并产生动力；单相电是指通过一条电线和一个中性线传输的交流电，它主要用于一些小功率的家用电器和照明设备。
安全电路安全电路是为了防止发生电气事故而采取的措施，是建筑电工必须掌握的重要知识。
安全电路主要应用于一些对安全要求较高的场所，如医院、学校、商场等。
建筑电工需要了解安全电路的种类、设备和计算方法，确保在电气工作中的安全性。
建筑电工基础理论包括电压、电流和电功率等基本概念，电器元件、电线和电缆，三相电和单相电，以及安全电路等内容。
建筑电工需要掌握这些基础理论知识，以便更好地进行电气工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑设计电气基础知识点
建筑设计过程中，电气工程是一个重要的组成部分，它涉及到供电系统、线路布置、安全用电和照明等方面。
在本文中，将介绍一些建筑设计电气方面的基础知识。
1. 供电系统
供电系统是建筑物正常运转所必需的基础设施之一。
通常使用的供电系统包括市电供电系统和备用发电机组供电系统。
市电供电系统通过电源变压器将高压电转换为建筑物需要的低压电。
备用发电机组供电系统主要用于紧急情况下的电力保障，如停电时的应急用电。
2. 线路布置
在建筑物的电气设计中，线路的布置是至关重要的。
电气线路主要包括配电线路和照明线路。
配电线路用于将市电供电系统或备用发电机组供电系统的电力输送到建筑物各个用电设备。
照明线路则是为了满足建筑物内外照明的需求，通常包括室内照明和室外照明两部分。
3. 安全用电
安全用电是建筑电气设计中不可忽视的一部分。
为了保证人员的安全，应合理设置接地系统和漏电保护器。
接地系统用于将电气设备的金属外壳与地面连接，形成一条安全漏电回路，以便将漏电电流及时导入地下，避免触电事故的发生。
漏电保护器可以监测漏电情况，一旦出现漏电现象，就会迅速切断电源，确保使用者的安全。
4. 照明设计
照明设计是建筑设计中的一项重要内容，它不仅仅是为了提供光源，更应注重照明效果和能源节约。
在建筑物的照明设计中，可以采用光
线的天然采光和人工照明的结合方式，通过合理设置窗户、天窗和灯具，达到舒适明亮的照明效果。
此外，还可以采用节能照明设备，如LED灯具，以降低能耗并延长使用寿命。
5. 防雷设计
建筑物的防雷设计是电气工程中至关重要的一环。
建筑物通常会安
装避雷针以及接闪器等装置，用来引导雷电放电，并将其安全地导入
地下，以防止雷击导致的电器设备损坏和人身安全事故。
6. 烟雾报警系统
烟雾报警系统在建筑设计中也扮演着重要的角色。
它可以及时检测
到建筑物内烟雾浓度的变化，并通过声光报警装置发出警示，以便及
时疏散人员，避免火灾的发生和蔓延。
7. 安全电源设计
在一些对电力供应要求较高的场所，如医院、实验室等，安全电源
设计是必不可少的。
建筑物应配备UPS不间断电源以及应急照明灯具。
UPS不间断电源可以在市电供电故障时提供紧急电源，以确保医院手
术室、实验室等重要设备的正常运行；应急照明灯具则可以在停电时
提供照明，保证人员的安全疏散。
通过以上对建筑设计电气基础知识点的介绍，希望能够增加对建筑电气工程的了解，为建筑设计提供电气方面的基础知识支持。
当然，实际的电气设计仍需要根据具体的建筑物类型、需求和标准进行，并且应由专业的电气工程师进行详细设计和实施。
