2020-2021重庆中考物理易错题专题训练-欧姆定律练习题
2020-2021中考物理易错题精选-欧姆定律的计算练习题含答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。
闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（）A．R1的阻值为20ΩB．电压表的变化范围是3V~6VC．滑动变阻器的取值范围是6Ω~40ΩD．电路总功率的变化范围是1.28W~4W【答案】B【解析】【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------①2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V 0 6.5AR U I ===小小大 电路的最大总功率 8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为112V 0.2A 10ΩU I R ===小 滑动变阻器的最大电阻为 6V 30Ω0.2AU R I ===大大小 电路的最小功率为 221W ()8V 1.610Ω30ΩU P R R ===++小大 综上所述，电压表的变化范围是3V~6V ；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W ，故B 正确、CD 错误。
2020-2021重庆中考物理易错题专题训练-欧姆定律问题练习题

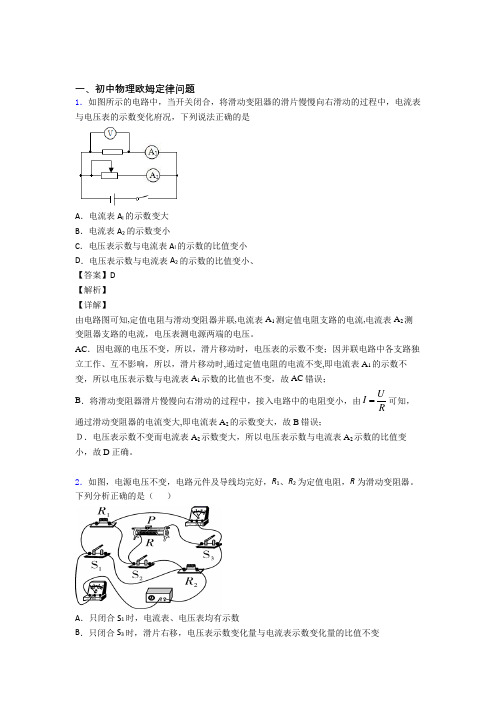

一、初中物理欧姆定律问题1．如图所示的电路中，当开关闭合，将滑动变阻器的滑片慢慢向右滑动的过程中，电流表与电压表的示数变化府况，下列说法正确的是A．电流表A l的示数变大B．电流表A2的示数变小C．电压表示数与电流表A l的示数的比值变小D．电压表示数与电流表A2的示数的比值变小、【答案】D【解析】【详解】由电路图可知,定值电阻与滑动变阻器并联,电流表A1测定值电阻支路的电流,电流表A2测变阻器支路的电流，电压表测电源两端的电压。
AC．因电源的电压不变，所以，滑片移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时,通过定值电阻的电流不变,即电流表A1的示数不变，所以电压表示数与电流表A1示数的比值也不变，故AC错误；B．将滑动变阻器滑片慢慢向右滑动的过程中，接入电路中的电阻变小，由UIR可知，通过滑动变阻器的电流变大,即电流表A2的示数变大，故B错误；Ｄ．电压表示数不变而电流表A2示数变大，所以电压表示数与电流表A2示数的比值变小，故D正确。
2．如图，电源电压不变，电路元件及导线均完好，R1、R2为定值电阻，R为滑动变阻器。
下列分析正确的是（）A．只闭合S1时，电流表、电压表均有示数B．只闭合S3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变C ．闭合S 1、S 2、S 3，滑片右移，电压表示数变大，电流表示数变小D ．闭合S 1、S 3，滑片右移，电压表示数变大，电流表示数变小【答案】ABD【解析】【分析】(1)只闭合S 1时，电路为R 2的简单电路，电压表测电源电压，电流表测电路中的电流；(2)只闭合S 3时，R 1与R 串联，电压表测R 两端的电压，电流表测电路中的电流，根据串联电路特点和欧姆定律判断两表变化量比值的变化；(3)同时闭合S 1、S 2、S 3时，R 2与R 并联，电压表测电源电压，电流表测干路中的电流，根据并联电路中各支路独立工作、互不影响可知通过R 2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过滑动变阻器通过的电流，利用并联电路的电流特点可知干路电流的变化；(4)同时闭合S 1、S 3时，R 1与R 串联后再与R 2并联，电压表测R 两端的电压，电流表测干路电流，根据滑片的移动可知接入电路中电阻的变化，由串联电路的电压特点确定电压表示数的变化，根据并联电路的电流特点确定电流表示数的变化。
2020-2021物理欧姆定律的专项培优易错试卷练习题(含答案)附答案
一、初中物理欧姆定律的实际应用问题1．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A 时，通过R2的电流为（）A．0.5A B．1A C．2A D．3A【答案】A【解析】【分析】【详解】由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
2．如图所示是A、 B两定值电阻的U-I图像，由图像中的信息可知A．若将A、B两电阻串联在某电源两端，则A两端的电压大B．若将A、B两电阻串联在某电源两端，则B的功率大C．若将A、B两电阻并联在某电源两端，则通过A的电流大D．若将A、B两电阻并联在某电源两端，则A的功率小【答案】AD【解析】【详解】由图像可以看出，当电压一定时，通过A的电流较小，由UIR=的变形公式URI=可知，R A>R B；A．若将R A、R B两电阻串联在某电源两端，因串联电路中各处的电流相等，且R A>R B，所以，由UIR=的变形式U IR=可知，R A两端的电压大，故A符合题意；B．由公式2P I R=可知，R A的实际功率大，故B不符合题意；C．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR=可知，通过R B的电流大，故C不符合题意；D．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR=可知，R A的实际功率小，故D符合题意。
3．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。
滑动变阻器R1的滑片由一端移到另一端，电压表V1、V2和电流表A的示数均要发生变化。
2020-2021中考物理易错题专题训练-欧姆定律的计算练习题及答案

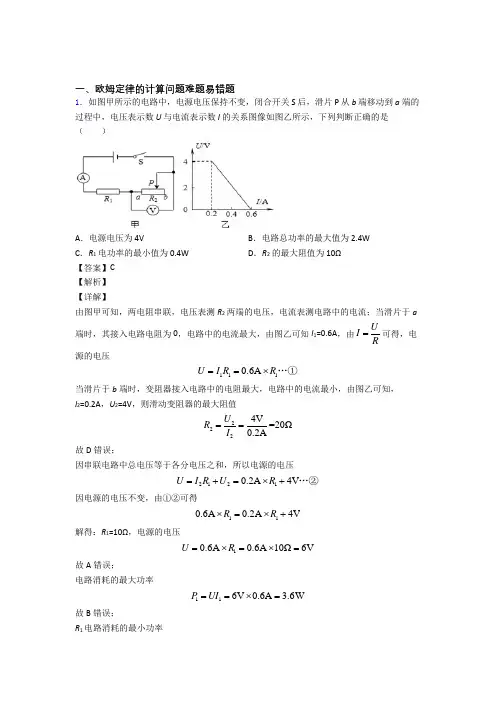

一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
故选C 。
2．如图所示的电路，电源电压恒为4.5 V ，电流表的量程为0～0.6 A ，电压表的量程为0～3 V ，定值电阻R ＝5 Ω，滑动变阻器的最大阻值为50 Ω．闭合开关S ，移动滑片P 的过程中，下列说法正确的是( )A ．电压表的示数变化范围是0~3VB ．电压表与电流表示数的比值不变C ．滑动变阻器允许的调节范围是2.5～10ΩD ．电流表的示数变化范围是0～0.3 A 【答案】C 【解析】 【分析】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；(1)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化； (2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化； (3)当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压；当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案． 【详解】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流； B ．由UR I=可知，电压表与电流表的示数比值等于滑动变阻器接入电路中电阻，则滑片移动时，滑动变阻器接入电路中的电阻发生变化，电压表与电流表的示数比值变化，故B 错误；ACD ．当电流表的示数max I =0.6A 时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，此时电路中的总电阻：max 4.5V7.5Ω0.6AUR I ===总， 因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总，此时电压表的示数：min max min 0.6A 2.5Ω 1.5V U I R ==⨯=滑；当电压表的示数max U =3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以R 两端的电压：R max 4.5V 3V 1.5V U U U =-=-=，因串联电路中各处的电流相等，所以电路中的电流：R min 1.5V0.3A 5ΩU I R ===， 滑动变阻器接入电路中的最大阻值：max max min 3V10Ω0.3AU R I ===滑，故电压表的变化范围是1.5~3V ，电流表的变化范围是0.3∼0.6A ，滑动变阻器的阻值变化范围为2.5∼10Ω，故AD 错误、C 正确． 【点睛】本题为动态电路中有关求解最值、范围的经典题，要求学生熟练掌握欧姆定律在串、并联电路中的应用．3．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15 【答案】D 【解析】 【分析】【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R=0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。
2020-2021重庆备战中考物理 欧姆定律的计算问题 培优易错试卷练习(含答案)

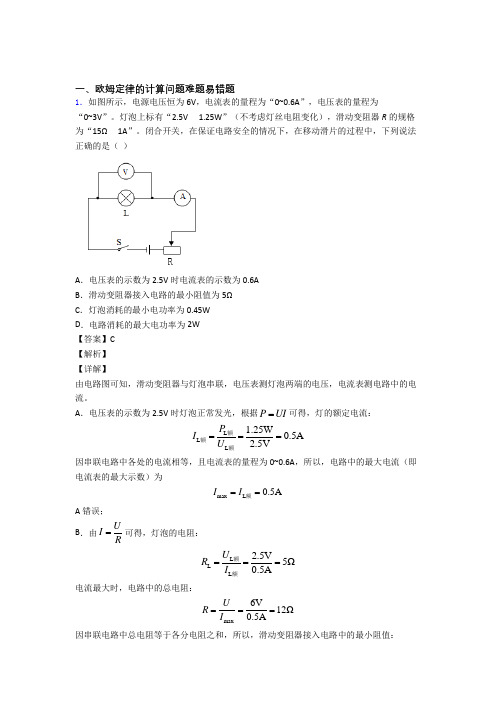

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为6V ，电流表的量程为“0~0.6A ”，电压表的量程为“0~3V ”。
灯泡上标有“2.5V 1.25W ”（不考虑灯丝电阻变化），滑动变阻器R 的规格为“15Ω 1A ”。
闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）A ．电压表的示数为2.5V 时电流表的示数为0.6AB ．滑动变阻器接入电路的最小阻值为5ΩC ．灯泡消耗的最小电功率为0.45WD ．电路消耗的最大电功率为2W【答案】C【解析】【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A ．电压表的示数为2.5V 时灯泡正常发光，根据P UI =可得，灯的额定电流：L L L 1.25W 0.5A 2.5VP I U ===额额额 因串联电路中各处的电流相等，且电流表的量程为0~0.6A ，所以，电路中的最大电流（即电流表的最大示数）为max L 0.5A I I ==额A 错误；B ．由U I R=可得，灯泡的电阻： L L L 2.5V 5Ω0.5AU R I ===额额 电流最大时，电路中的总电阻： max 6V 12Ω0.5AU R I === 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：L -12Ω-5Ω7ΩR R R ===滑B 错误；C ．当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡的功率最小，则电路中的最小电流：min L max 6V0.3A 5Ω15U I R R ===++Ω滑 灯泡的最小功率： ()()22Lmin min L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的最大功率：max max 6V 0.5A 3W P UI ==⨯=D错误。
2．如图所示的电路中，电阻R 2的阻值为15Ω。
当开关S 1、S 2闭合时，电流表A 1的示数为0.5A ，电流表A 2的示数为0.2A 。
2020-2021中考物理易错题专题训练-欧姆定律的计算练习题

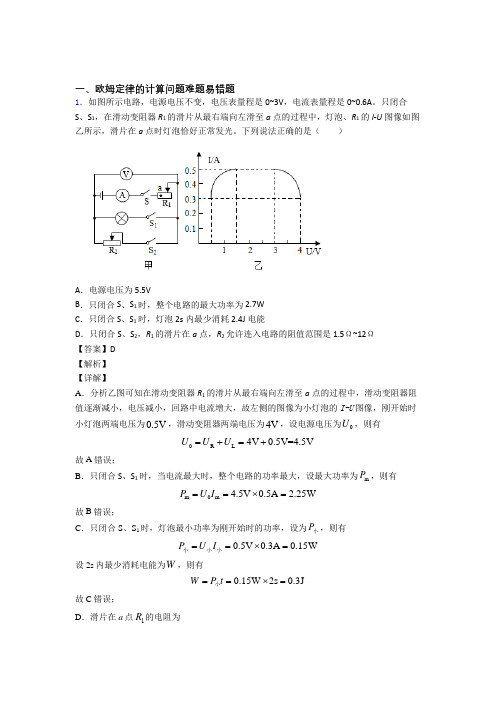

一、欧姆定律的计算问题难题易错题1．如图所示电路，电源电压不变，电压表量程是0~3V，电流表量程是0~0.6A。
只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙所示，滑片在a点时灯泡恰好正常发光。
下列说法正确的是（）A．电源电压为5.5VB．只闭合S、S1时，整个电路的最大功率为2.7WC．只闭合S、S1时，灯泡2s内最少消耗2.4J电能D．只闭合S、S2，R1的滑片在a点，R2允许连入电路的阻值范围是1.5Ω~12Ω【答案】D【解析】【详解】A．分析乙图可知在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，滑动变阻器阻值逐渐减小，电压减小，回路中电流增大，故左侧的图像为小灯泡的I-U图像，刚开始时小灯泡两端电压为0.5V，滑动变阻器两端电压为4V，设电源电压为0U，则有0R L 4V0.5V=4.5VU U U=+=+故A错误；B．只闭合S、S1时，当电流最大时，整个电路的功率最大，设最大功率为m P，则有m0m 4.5V0.5A 2.25WP U I==⨯=故B错误；C．只闭合S、S1时，灯泡最小功率为刚开始时的功率，设为P小，则有0.5V0.3A0.15WP U I==⨯=小小小设2s内最少消耗电能为W，则有0.15W2s0.3JW P t==⨯=小故C错误；D．滑片在a点1R的电阻为1113V 60.5AU RI ===Ω 只闭合S 、S 2，1R 与2R 串联，设R 2允许连入电路的阻值最大电阻为2R ，此时电压表示数达到最大，设为2U ，由欧姆定律可得此时电路中的电流为0221- 4.5V-3V==0.25A 6U U I R =Ω则滑动变动器最大阻值2223V===120.25AU R I Ω 设滑动变阻器最小电阻为3R ，此时电流数示数达到最大值，设为3I ，则有031334.5V===0.6A +6+U I R R R Ω 解得3=1.5R Ω。
2020-2021中考物理易错题精选-欧姆定律的计算问题练习题附答案解析
一、欧姆定律的计算问题难题易错题1．如图所示电路，电源电压为9V 保持不变，滑片P 由A 点滑到B 点时（图中未标出），电压表的示数由6V 变为3V ，电流表的示数变化了0.3A 。
关于变阻器接入电路的阻值R A 和R B 的大小关系、定值电阻R 0的电功率变化量△P 0，下列选项正确的是（ ）A ．R A >RB 、△P 0=2.7W B ．R A >R B 、△P 0=1.9WC ．R A <R B 、△P 0=2.7WD ．R A <R B 、△P 0=0.9W【答案】A 【解析】 【详解】滑片P 由A 点滑到B 点时，电压表的示数由6V 变为3V ，滑动变阻器接入电路中的阻值两端的电压变小，那么根据串联电路电压规律可知，定值电阻R 0的两端电压变大，根据欧姆定律UI R=可知，流过定值电阻R 0的电流变大，根据串联电路电流规律可知，流过滑动变阻器的电流也变大，根据欧姆定律的变换式UR I=可知，滑动变阻器接入电路中的阻值变小，那么R A >R B ；设滑片P 在A 点时电路的电流是A I ，滑到B 点时电路的电流是0.3A B A I I =+滑片P 在A 点时，电压表的示数是6V ，定值电阻R 0的电压是3V ，那么电路中的电流是3VA I R =，滑片P 在B 点时，电压表的示数是3V ，定值电阻R 0的电压是6V ，那么电路中的电流是06VB I R =，可以得到 006V 3V0.3A R R =+ 化简计算可得010ΩR =；由题意可知定值电阻R 0的电功率变化量△P 0是()()22220006V 3V --- 2.7W 10Ω10ΩB AB A U U P P P R R ∆==== 故选A 。
2．如图甲是某生产流水线上的产品输送及计数装置示意图。
其中S 为激光源，1R 为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），2R 为定值电阻，a 、b 间接电压表，电压表示数如下，水平传送带匀速前进，每当传送带上的产品通过S 与1R 之间时，射向光敏电阻的光线会被产品挡住。
2020-2021中考物理易错题专题复习-欧姆定律的计算问题练习题附详细答案
一、欧姆定律的计算问题难题易错题1．如图所示，四只相同的灯泡分成甲、乙两组，分别接在电压相同的电源两端，如果甲、乙两组灯泡消耗的电能相等，则（ ）A ．L 1与L 3两端的电压之比是2：1B ．通过L 1与L 3的电流之比是1：2C ．甲组与乙组通电时间之比是1：4D ．甲组与乙组的电功率之比是4：1 【答案】B 【解析】 【分析】 【详解】设电源电压为U ，一个灯泡的阻值为R ；A ．串联电路起分压作用，由于四只灯泡相同，所以的灯泡L 1两端的电压为1 2U ，由于并联电路两端电压相等，故L 3两端的电压为U ，故L 1与L 3两端的电压之比为1:1:22U U = 故A 不符合题意； B ．通过L 1的电流12U I R =，通过L 3的电流3UI R=，则通过L 1与L 3的电流之比为 1:22: U UR R= 故B 符合题意；C ．甲电路的总电阻为2R ，乙电路的总电阻为1 2R ，由2U W =t R可得22::1224:1W RW R t t U U ⨯⨯==甲乙 故C 不符合题意；D ．甲组与乙组的电功率之比22::1:4122U U P P R R==甲乙故D 不符合题意。
故选B 。
2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。
其中R 1是光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，这时自动计数器会计数一次。
R 2是定值电阻，信号处理系统能记录AB 间每时刻的电压。
已知电源电压为12 V ，某时段AB 间的电压随时间变化的图像如图乙所示，则下列说法正确的是A ．AB 两端电压为2 V 时，跳绳自动计数器会计数一次 B ．绳子挡住了射向R 1的红外线时，R 1和R 2的阻值相等C ．绳子没有挡住射向R 1的红外线时，R 1的阻值是R 2的3倍D ．绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍 【答案】AD 【解析】 【分析】 【详解】A ．由题知，当射向R 1的激光被挡时，R 1阻值变大，根据串联电路的分压原理知，R 1分得电压增大，R 2分得电压减小，由图乙知，此时U 2=U AB =2V ，因为R 1的电阻变大，自动计数器会计数一次，即AB 间电压为2V 计数一次，故A 项正确； B ．由串联分压的特点可知12112222U U U IR R U U IR R -===， 即1212V-2V 5=2V 1R R =， 所以R 1=5R 2，故B 项错误；C ．当射向R 1的激光没有被挡时，R 1阻值变小，R 1分得电压减小，R 2分得电压增大，由图乙知，此时U 2'=U AB '=6V ，由串联电路的分压原理有：12112222U U U I R R I R R U U ''''-==='''，即1212V-6V 1=6V 1R R '=， 所以12R R '=，故C 项错误；D ．结合BC 项，115R R '=，即绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍，故D 项正确。
2020-2021精选中考物理易错题专题复习欧姆定律问题含答案
一、初中物理欧姆定律问题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R总﹣R0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量：L=×5Ω=2cm，由图象可知，此时弹簧所受压力为20N，即G=F=20N，由G=mg可得，物体的质量：m===2kg，故D错误．故选C．2．小华连接了如图甲所示的电路，电流表的量程为0～3A，两滑动变阻器的最大阻值相等，闭合开关S、S1，将变阻器R2滑片置于最下端，将变阻器R1滑片从最下端向最上端移动；闭合开关S、S2，将变阻器R2滑片由最下端逐渐向上移动至最上端。
2020-2021精选中考物理易错题专题复习欧姆定律及答案
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理欧姆定律的实际应用问题1．甲、乙两地相距40 km ，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R 0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V ，电流表的示数为0.5 A ，则短路位置离甲地的距离为A ．7.5 kmB ．15 kmC ．25 kmD ．30 km【答案】B【解析】【详解】当电压表的示数为3.0V ，电流表的示数为0.5A ，线路总电阻R 为： 3V =6Ω0.5AU R I == 输电线每千米的电阻为0.2Ω．所以输电线的长为：6Ω=30km 0.2Ω/km， 又因为是两条输电线，故短路点距甲地为：30km =15km 2， 选B ．2．现有两个阻值不等的未知电阻R 1和R 2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A ．B ．C ．D ．【答案】ABC【解析】【分析】【详解】A 、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意；C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意；D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意．故选ABC．3．如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。
小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A ．乙测量时，滑片恰在电阻棒ab 的中点位置，两电表的示数分别为：U =3V ，I =0.15A ，则电阻棒的总电阻： 3V 2240Ω0.15AU R I =⨯=⨯=总， 故A 符合题意； BC ．已知电阻棒总长为40cm ，其总电阻为40Ω，所以电阻棒上1cm 的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V =10Ω0.2AU R I ==， 则电阻棒接入电路的长度为10cm ，所以甲的身高是160cm-20cm+10cm=150cm=1.5m ；丙测量身高时，变阻器接入电路的电阻为222 3.6V =30Ω0.12AU R I ==， 则电阻棒接入电路的长度为30cm ，所以丙的身高是160cm-20cm+30cm=170cm=1.7m ，故B 、C 不符合题意；D ．当滑片在a 点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m ，当滑片在b 点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m ，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m ，故D 符合题意。
4．如图所示的四个电路图中，电源电压不变，R 0为已知阻值的定值电阻，图中可实现测量R x 阻值的正确电路图是（ ）A ．B ．C ．D ．【答案】ACD【解析】【分析】A ．由电路图可知，当S 断开时，电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S 闭合时R 0、R x 并联，电流表测干路电流，因通过R 0的电流不变，根据并联电路的电流特点可求通过R x 的电流，再根据并联电路的电压特点和欧姆定律即可求出R x 的阻值，故A 正确；B ．由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接的得出R x 两端的电压，故此电路图不能测出R x 的阻值，故B 不正确；C ．开关S 闭合时，电压表测量电源电压；开关S 断开时，电压表测量R x 两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据0UI R=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x 电流等于通过定值电阻电流，即0x I I =，根据x x xU R I =求出R x 的阻值，故C 正确； D ．由电路图可知，当开关S 闭合时，电路为R x 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压1x U I R =⨯当开关S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电源电压()20x U I R R =⨯+由于()120x x I R I R R ⨯=⨯+求出R x 的阻值，故D 正确。
故选ACD 。
5．如图所示，R 1是定值电阻，电源电压不变，闭合开关S 后，滑动变阻器滑片自B 向A 移动的过程中A ．电压表 V 1 示数变小，V 2 示数变大，电流表 A 的示数变大B ．电压表 V 1 示数与电流表 A 示数之比不变，电压表 V 2 示数与电流表 A 示数之比变大C ．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V 2 示数变小D ．电压表 V 2 示数变化量与电流表 A 示数变化量之比不变【答案】CD【解析】由图可知，定值电阻R 1与滑动变阻器R 2串联，电流表测电路电流，V 1并联在定值电阻两端，测R 1两端电压，V 2并联在定值电阻两端，测R 2两端电压；A ．当滑动变阻器的滑片自B 向A 移动时，R 2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR ，R 1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V 1的示数变大，根据串联分压的特点以及电源电压恒定，则R 2分得的电压就减小，即V 2的示数减小，故A 项不符合题意；B ．电压表 V 2 示数与电流表 A 示数之比，即R 2的阻值在减小，电压表 V 1 示数与电流表 A 示数之比，即R 1的阻值是一个定值，故B 项不符合题意；C ．电路消耗的总功率根据公式P=UI 可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C 项符合题意；D ．根据串联分压的特点，则有211U U U U IR =-=-，211U U U U I R '''=-=-，则()()221111U U U U I R U IR I I R IR '''=-=---=-=-，即 21U R I=-， 所以，电压表 V 2 示数变化量与电流表 A 示数变化量之比不变，故D 项符合题意。
6．如图所示是A 、 B 两定值电阻的U-I 图像，由图像中的信息可知A ．若将A 、B 两电阻串联在某电源两端，则A 两端的电压大B ．若将A 、B 两电阻串联在某电源两端，则B 的功率大C ．若将A 、B 两电阻并联在某电源两端，则通过A 的电流大D ．若将A 、B 两电阻并联在某电源两端，则A 的功率小【答案】AD 【解析】【详解】由图像可以看出，当电压一定时，通过A 的电流较小，由U I R =的变形公式U R I=可知，R A >R B ；A．若将R A、R B两电阻串联在某电源两端，因串联电路中各处的电流相等，且R A>R B，所以，由UIR=的变形式U IR=可知，R A两端的电压大，故A符合题意；B．由公式2P I R=可知，R A的实际功率大，故B不符合题意；C．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR=可知，通过R B的电流大，故C不符合题意；D．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR=可知，R A的实际功率小，故D符合题意。
7．在如图所示的电路中，电源电压保持不变，下列说法正确的是（）A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数的比值不变B．只闭合开关 S3，移动变阻器滑片，电压表 V1示数变化量与电流表 A 示数变化量的比值不变C．只闭合开关 S2，移动变阻器滑片，电压表 V1示数的变化量等于电压表 V2的示数的变化量D．若不考虑电表量程等元件安全问题，当闭合开关 S1、S3，变阻器滑片置于最左端时，R1消耗的功率最大【答案】BD【解析】只闭合开关S1，R1和V1没有接入电路，电压表V1无示数；R2、R3串联，电压表V2测变阻器R3的电压，电流表测电路中的电流；由欧姆定律可知，电压表V2与电流表A示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A错误；只闭合开关S3，R1、R3串联，电压表V1测R1的电压，电流表测电路中的电流，由I=U/R 可得，前后两次电阻R1的大小：R1 =U1/I1=U2/I2，由合分比定理可得R1 =U1−U2/I1−I2，即电压表V1示数变化量与电流表A示数变化量的比值不变，B正确；只闭合开关S2，R1、R2、R3串联，电压表V1测R1的电压，电压表V2测R3的电压；根据串联电路电压的规律，移动变阻器滑片，R3的电压变化量等于R1、R2的电压变化量之和，即电压表V1示数的变化量小于电压表V2的示数的变化量，故C错误；若不考虑电表量程等元件安全问题，当闭合开关S1、S3，变阻器滑片置于最左端时，变阻器连入电路中的电阻为0，此时R1与R2并联，R1的电压等于电源电压最大，根据P=UI=U2/R可知，R1消耗的功率最大，故D正确，故选BD．8．如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量．托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为 0．已知电阻R0=5Ω，滑动变阻器最大阻值为 15Ω，电源电压U=3V，电压表的量程为 0～3V．现将1kg的物体放在托盘中，滑片刚好指在距 R上端13处（不计摩擦，弹簧始终在弹性限度内），以下正确的是（）A．将1kg的物体放在托盘中时，电压表的示数为1.5VB．该电子秤能测量的最大质量是2.5kgC．最大质量数应标在电压表2.25V的位置上D．最大质量数应标在电压表3V的位置上【答案】AC【解析】【详解】由电路图可知，定值电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压．A．将1kg的物体放在托盘中，滑片刚好指在距R上端13处，此时，滑动变阻器接入电路中的电阻：R滑=13×15Ω=5Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I=3V=5Ω+5ΩUR R+滑=0.3A，电压表的示数：U滑=IR滑=0.3A×5Ω=1.5V，故A正确；B．弹性限度内，弹簧的弹力与伸长量成正比，且将1kg的物体放在托盘中，滑片刚好指在距R上端13处，所以，滑片指到R最下端时，就是该电子秤所能测量的最大质量，应为3kg，故B错误；C D．当滑动变阻器接入电路中的电阻最大时，电路中的电流：I′=3V=5Ω+15ΩUR R'+滑= 0.15A，电压表的示数：U滑′=I′R滑′=0.15A×15Ω=2.25V，即最大质量数应标在电压表2.25V的位置上，故C正确，D错误．9．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P随位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线【答案】BC【解析】【分析】【详解】由图可知，指示灯和滑动变阻器串联，电压表测量滑动变阻器两端的电压．A．当水位不变时，滑动变阻器的阻值不变，则电压表示数不变，指示灯亮；B．当水位下降时，滑动变阻器的阻值减小，电路中的电流变大，指示灯变亮，由串联分压U1/U2=R1/R2可知，滑动变阻器两端的电压减小，则电压表示数变小；C．当电压表示数变大，滑动变阻器的阻值变大，电路中的电流变小，指示灯变暗，则表明水位上升；D．因为水位最低时，滑杆P位于R的a端处，此时电压表的示数为零．所以，若将电压表改装成水位计，则电压表零刻度线处应该标为最低水位．故选BC10．如图所示，电源电压为 5V，闭合开关 S，电压表的示数为 1V。
