毫伏表的使用方法
毫伏表GVT-427B使用说明

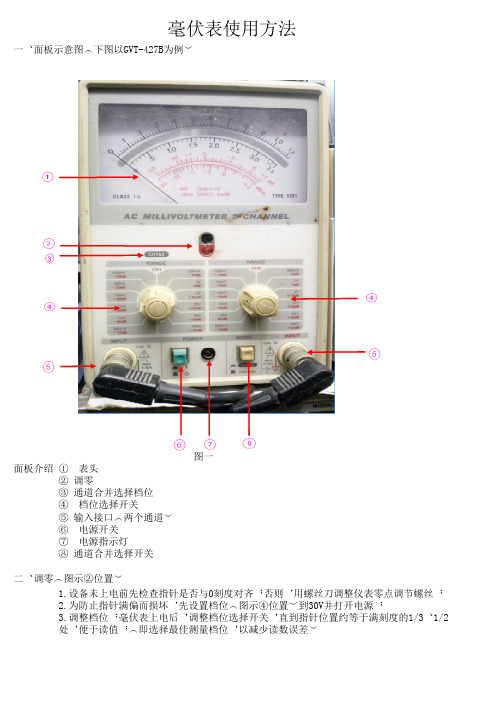

毫伏表使用方法一、面板示意图（下图以GVT-427B为例）面板介绍：① 表头 ② 调零 ③ 通道合并选择档位 ④ 档位选择开关 ⑤ 输入接口（两个通道） ⑥ 电源开关 ⑦ 电源指示灯 ⑧ 通道合并选择开关图一二、调零（图示②位置）1.设备未上电前先检查指针是否与0刻度对齐；否则，用螺丝刀调整仪表零点调节螺丝； 2.为防止指针满偏而损坏，先设置档位（图示④位置）到30V并打开电源； 3.调整档位：毫伏表上电后，调整档位选择开关，直到指针位置约等于满刻度的1/3、1/2 处，便于读值；（即选择最佳测量档位，以减少读数误差）三、读值方法1 选择要读取的刻度表头刻度盘上共刻有四条刻度；第一条刻度和第二条刻度为测量交流电压有效值的专用刻度，第三条和第四条为测量分贝 值的刻度。
当量程开关分别选1mV、10mV、100mV、1V、10V、100V档时，就从第一条刻度读数；（逢1就从第一条刻度读数，逢3从第二刻度读数）当量程开关分别选3mV、30mV、300mV、3V、30V、300V时，应从第二条刻度读数（逢1就从第一条刻度读数，逢3从第二刻度读数）第一条刻度最小单位数值为2X（最小数值的单位取值与所选档位有关，如1V档，则最小单位为0.02V）第二条刻度最小单位数值为1X（最小数值的单位取值与所选档位有关，如3V档，则最小单位为0.1V）2 计算实测电压值如图所示（后两组数据为另外增加），按如下公式计算电压。
刻度：0.5 × 档位：100mV = 50mV刻度：2.0 × 档位：30mV = 20mV刻度：0.54 × 档位：1V= 0.54V刻度：2.3 × 档位：3V= 2.3V3 分贝读值法第三条和第四条为测量分贝值的刻度，分贝值为一个相对参考值，可取第三或第四刻度中 任一条作参考，每个档位之间的差值为10DB，如表上的刻度不足以读数，则通过档位调节 进行量程的准确读数例：1.以第四条刻度的0DB作为参考值，当被测品音量减小使指针处于第四刻度的-5位 置，则调节前后，两个音量等级的相对分贝值为-5DB2.被测品的两个信号输入幅度不同，导致两条指针之间存在一定的差值，以第三刻度 为例，一条指针在-2位置，另一条指针在-7.5位置，则两条指针所表示的分贝差值为（2）-（-7.5）=5.5DB四、通道的联调及单独调节(图一)⑧所示为CH1和CH2的范围选择开关，当这个开关处于弹起的状态时，CH1和CH2的测量范围是 相互独立的，当开关处于按下去的状态时候，CH1和CH2的范围将一起根据CH1范围旋钮④的调 节而改变五、指针及信号输入口的定义1信号输入通道--一般定义正对毫伏表左侧的输入通道为测试品的左声道信号（图一左⑤， 黑字体INPUT），右侧的输入通道为测试品的右声道信号（图一右⑤,红字体INPUT）2指针--若测试品信号输入按上述1，则黑色指针代表测试品左声道输出幅度，红色指针代 表测试品右声道输出幅度3若测试品左右声道输出的信号相同（即无单边信号输入），则两指针的输出差异允许误差 在1DB范围内。
万用表的使用方法及使用注意事项
万用表的使用方法及使用注意事项万用表是一种常见的测量仪器，那如何使用万用表呢?对于研究人员来说掌握万用表的使用方法，以及了解其使用注意事项是十分必要的。
那么什么是万用表呢?(频谱分析仪的种类)万用表又叫多用表、三用表、复用表，它是指可用来测量交直流电压、电阻、直流电流和音频电平等的仪表。
高级的万用表还可用来测交流电流、电容量、电感量及半导体的一些参数(如β)。
总而言之，它是电工和无线电制作的必备工具。
小编通过搜集整理资料，下面就为大家具体介绍万用表的使用方法及使用注意事项(数字万用表使用)。
一般我们在使用万用表(交流毫伏表使用)之前应先了解以下几个方面：(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
(2)进行机械调零。
即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
(3)根据被测量的种类及大小，选择转换开关的档位及量程，找出对应的刻度线。
电压的测量将量程选择开关的尖头对准标有V的五档范围内。
若是测交流电压则应指向V处。
依此类推，如果要改测电阻，开关应指向Ω档范围。
测电流应指向mA或UA。
(4)选择表笔插孔的位置。
(5)了解万用表读数的方法根据被测电路的大约数值，选择一个合适的量程位置。
注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。
例如干电池每节最大值为1.5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
除了电阻档外，量程开关所有档均按此方法读测量结果。
万用表的使用方法1.测量电压：测量电压(或电流)时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险;如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。

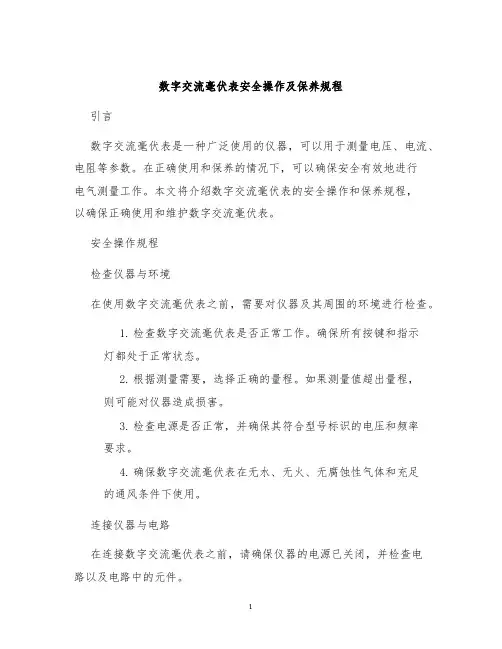

数字交流毫伏表安全操作及保养规程
数字交流毫伏表安全操作及保养规程引言数字交流毫伏表是一种广泛使用的仪器，可以用于测量电压、电流、电阻等参数。
在正确使用和保养的情况下，可以确保安全有效地进行电气测量工作。
本文将介绍数字交流毫伏表的安全操作和保养规程，以确保正确使用和维护数字交流毫伏表。
安全操作规程检查仪器与环境在使用数字交流毫伏表之前，需要对仪器及其周围的环境进行检查。
1.检查数字交流毫伏表是否正常工作。
确保所有按键和指示灯都处于正常状态。
2.根据测量需要，选择正确的量程。
如果测量值超出量程，则可能对仪器造成损害。
3.检查电源是否正常，并确保其符合型号标识的电压和频率要求。
4.确保数字交流毫伏表在无水、无火、无腐蚀性气体和充足的通风条件下使用。
连接仪器与电路在连接数字交流毫伏表之前，请确保仪器的电源已关闭，并检查电路以及电路中的元件。
1.如果需要在高电压和高电流条件下工作，请使用适当的专业仪器进行测量。
数字交流毫伏表应该只在低电压和低电流条件下工作。
2.确保电路没有漏电或短路，并且与数字交流毫伏表连接正确。
3.如果需要，使用正确的夹具或插头来连接电路和数字交流毫伏表，以确保安全可靠。
启动仪器与测量在连接仪器与电路之后，请按照以下步骤启动数字交流毫伏表并进行测量。
1.打开数字交流毫伏表的电源，并确保电源指示灯亮起。
2.按照仪器操作说明进行测量。
请注意，不要用手直接触摸被测电路或电路元件，以免触电危险或烧伤。
3.测量完成后，请关闭数字交流毫伏表的电源，以及具有电源的被测电路的电源。
停止与维护仪器保养和保持数字交流毫伏表的正常运行，可以最大限度地延长使用寿命并确保准确性。
在停止使用数字交流毫伏表之前，请按以下步骤执行维护操作。
1.将数字交流毫伏表的电源关闭，并拔掉电源线。
2.用干净柔软的布擦拭仪器表面，去除污垢和油脂。
3.将数字交流毫伏表存放在干燥通风的地方，并远离高温、潮湿和阳光直射。
保养规程数字交流毫伏表是一种灵敏的电气检测仪器，需要正确的保养操作才能确保其正常工作。
信号发生器、毫伏表的使用
电工技能与实训报告单
实训（验）课题：技能训练十——信号发生器、毫伏表的使用
一、训练目的
1．明确信号发生器和毫伏表的作用；
2．熟悉信号发生器和毫伏表的面板功能；
3．正确使用毫伏表测量信号发生器产生的各种信号。
二、训练器材和设备
信号发生器、毫伏表、万用表及常用工具1套；
三、训练内容和步骤
1．检查信号发生器、毫伏表是否完好（外观），通电前，先调整毫伏表指针的机械零位。
2．先用毫伏表测量交流220V及以下电压。
3．分别用毫伏表和万用表测量信号发生器的正弦功率输出(幅度最大)，填表如下：
4．分别用毫伏表和万用表测量信号发生器的低频电压输出(幅度最大)，填表如下：
5．分别用毫伏表和万用表测量信号发生器的高频信号输出(
幅度最大)，填表如下：
6．用毫伏表监测信号发生器，调整信号发生器的低频电压输出幅度，得到如下各种信号。
四．思考题
1．万用表和毫伏表有什么区别，能否用万用表代替毫伏表？ 2．在毫伏表的使用中应注意那些事项？。

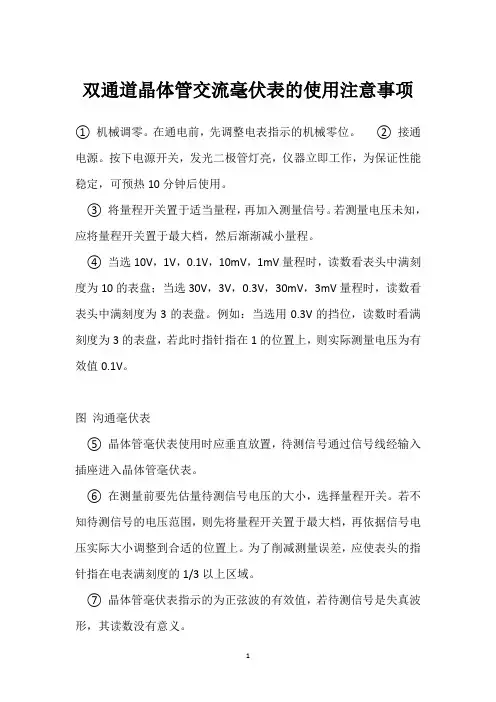

双通道晶体管交流毫伏表的使用注意事项
双通道晶体管交流毫伏表的使用注意事项
① 机械调零。
在通电前，先调整电表指示的机械零位。
② 接通电源。
按下电源开关，发光二极管灯亮，仪器立即工作，为保证性能稳定，可预热10分钟后使用。
③ 将量程开关置于适当量程，再加入测量信号。
若测量电压未知，应将量程开关置于最大档，然后渐渐减小量程。
④ 当选10V，1V，0.1V，10mV，1mV量程时，读数看表头中满刻度为10的表盘；当选30V，3V，0.3V，30mV，3mV量程时，读数看表头中满刻度为3的表盘。
例如：当选用0.3V的挡位，读数时看满刻度为3的表盘，若此时指针指在1的位置上，则实际测量电压为有效值0.1V。
图沟通毫伏表
⑤ 晶体管毫伏表使用时应垂直放置，待测信号通过信号线经输入插座进入晶体管毫伏表。
⑥ 在测量前要先估量待测信号电压的大小，选择量程开关。
若不知待测信号的电压范围，则先将量程开关置于最大档，再依据信号电压实际大小调整到合适的位置上。
为了削减测量误差，应使表头的指针指在电表满刻度的1/3以上区域。
⑦ 晶体管毫伏表指示的为正弦波的有效值，若待测信号是失真波形，其读数没有意义。
⑧ 晶体管毫伏表在小量程（小于1V）时，输入端不允许开路。
毫伏表输入端开路时，由于外界感应信号的影响，指针可能超量程偏转。
为避开外界干扰电压进入仪表造成指针碰弯仪表损坏，不测量时，应选较大量程（10V或以上）。
⑨ 毫伏表是按正弦电压有效值刻度的，假如被测信号不是正弦波，则会引起很大误差。

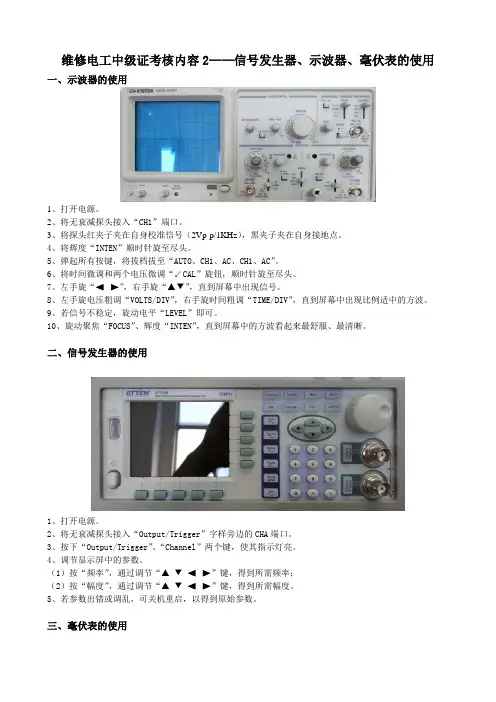

信号发生器、示波器、毫伏表的使用
维修电工中级证考核内容2——信号发生器、示波器、毫伏表的使用一、示波器的使用1、打开电源。
2、将无衰减探头接入“CH1”端口。
3、将探头红夹子夹在自身校准信号（2Vp-p/1KHz），黑夹子夹在自身接地点。
4、将辉度“INTEN”顺时针旋至尽头。
5、弹起所有按键，将拔档拔至“AUTO、CH1、AC、CH1、AC”。
6、将时间微调和两个电压微调“↙CAL”旋钮，顺时针旋至尽头。
7，右手旋“▲▼”，直到屏幕中出现信号。
8、左手旋电压粗调“VOLTS/DIV”，右手旋时间粗调“TIME/DIV”，直到屏幕中出现比例适中的方波。
9、若信号不稳定，旋动电平“LEVEL”即可。
10、旋动聚焦“FOCUS”、辉度“INTEN”，直到屏幕中的方波看起来最舒服、最清晰。
二、信号发生器的使用1、打开电源。
2、将无衰减探头接入“Output/Trigger”字样旁边的CHA端口。
3、按下“Output/Trigger”、“Channel”两个键，使其指示灯亮。
4、调节显示屏中的参数。
（1）按“频率”，通过调节“▲▼（2）按“幅度”，通过调节“▲▼5、若参数出错或调乱，可关机重启，以得到原始参数。
三、毫伏表的使用1、按“通道选择”，使“通道A”灯亮，“通道B”灯灭，即屏幕中“通道A”显示数字，“通道B”显示“-- - -”。
2、按“显示”，使屏幕右边的“mV”或“V”灯亮。
3、按“自动/手动”，使屏幕左边的“AUTO”灯亮。
四、维修电工中级证考核原题及答案示波器的使用1实操要求：1、完成示波器的校准。
示波器的使用2实操要求：1、完成示波器的校准。
五、考核步骤1、检查信号发生器、示波器、毫伏表的电源线。
2、检查信号发生器、示波器、毫伏表的探头，并通电。
（1）信号发生器：“CHA”或“CHB”；（2）示波器：“CH1”或“CH2”；（3）毫伏表：“通道A”或“通道B”。
3、打乱上述三种仪器的按键、旋钮、拔挡，重新调节仪器以正常使用。
实验一万用表毫伏表的使用
实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。
2．掌握毫伏表的使用方法。
3．了解毫伏表的工作频率极限。
4．学会毫伏表使用前的调零和校正。
二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。
核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。
它主要由外围电路、双积分A／D转换器及显示器组成。
其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。
（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mV的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶，起连接作用。
图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。
由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。
图中，C1为输入电容。
VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。
R21是为防止放大器输入端出现直流分量而设计的直流通道。
VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。
经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。
毫伏表具体使用说明
毫伏表具体使用说明
（1）当电源关断时，如果表针指示不在零上，可用一绝缘起子调节表头机械螺丝，使指针置于零。
（2）该毫伏表的最大输入电压为AC峰值+DC＝600V，若大于该值时，有可能部分电路会被损坏。
（3）把量程开关置于合适位置，如不知道被测电压大小，可置于300V量程上。
（4）插入电源，打开电源开关，指示灯亮。
指针在大约5秒钟内不规则的摆动是正常现象，以后仪器将稳定，即可正常使用。
（5）当“输入”端加入测量电压时，表头应有指示。
如果读数小于满到度30％，逆时针方向转动量程旋钮逐渐减小电压量程，使指针大于满刻度30％，又小于满刻度值读出指示值。
（6）刻度盘上有三条刻度线，从上至下，第一、二条为电压刻度线，第三条为分贝刻度线。
若量程开关置于“1”字开头的各挡住(如1V、1Mv、100V、100mV)，在第一条刻度线上读数。
若指针指至满量程即代表该量程档之值。
例如：量程开关置“100mV”档，指针满偏至“1”，即为100mV。
若量程开关置于“3”字开头的各档位(如300V、3V、30V、300mV等)，则在第二条到度线上读数。
其读数方法同上。
