声测管埋设注意事项
声测管的埋设应符合下列规定：
1、当桩径不大于1500mm时，应埋设三根管；当桩径大于1500mm
时，应埋设四根管。
2、声测管宜采用金属管，其内径为50-60mm，应比换能器外径大
15mm，管的连接宜采用螺纹连接，且不漏水。
3、声测管应牢固焊接或绑扎在钢筋笼的内侧，且互相平行、定位
准确，并埋设至桩底，管口宜高出桩顶面300mm以上。
4、声测管管底应封闭，管口应加盖。
5、声测管的布置以线路前进方向的顶点为起始点，按顺时针旋转
方向进行编号和分组，每两根编为一组。
6、声测管连接处应光滑过渡，且各声测管管口高度宜一致，应采
取适宜方法固定声测管，使之成桩后相互平行。
桩基声测管布置要求
桩基声测管布置要求

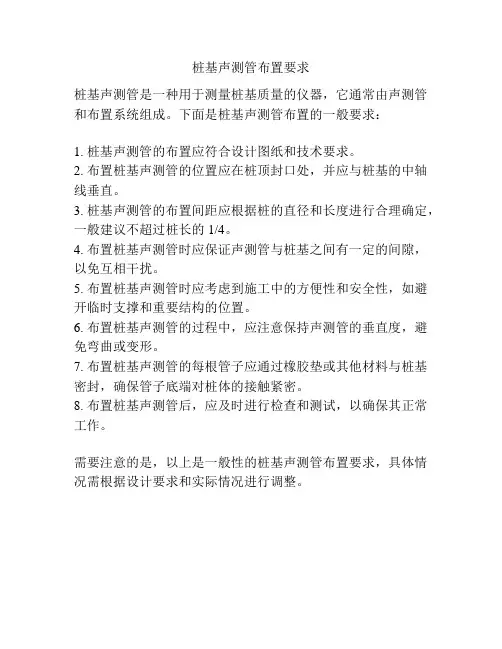

桩基声测管是一种用于测量桩基质量的仪器，它通常由声测管和布置系统组成。
下面是桩基声测管布置的一般要求：
1. 桩基声测管的布置应符合设计图纸和技术要求。
2. 布置桩基声测管的位置应在桩顶封口处，并应与桩基的中轴线垂直。
3. 桩基声测管的布置间距应根据桩的直径和长度进行合理确定，一般建议不超过桩长的1/4。
4. 布置桩基声测管时应保证声测管与桩基之间有一定的间隙，以免互相干扰。
5. 布置桩基声测管时应考虑到施工中的方便性和安全性，如避开临时支撑和重要结构的位置。
6. 布置桩基声测管的过程中，应注意保持声测管的垂直度，避免弯曲或变形。
7. 布置桩基声测管的每根管子应通过橡胶垫或其他材料与桩基密封，确保管子底端对桩体的接触紧密。
8. 布置桩基声测管后，应及时进行检查和测试，以确保其正常工作。
需要注意的是，以上是一般性的桩基声测管布置要求，具体情况需根据设计要求和实际情况进行调整。
灌注桩声测管规范
灌注桩声测管规范灌注桩声测管规范为了保障灌注桩施工过程的质量和安全，制定相应的声测管规范是必要的。
下面就灌注桩声测管的选择、安装和使用进行规范化说明。
一、声测管选择1. 声测管的材质应符合规定的要求，常见的材质有塑料、金属等。
根据实际施工情况选择合适的材质。
2. 声测管的直径和长度应根据灌注桩的直径和深度进行选择。
一般情况下，选择直径稍大于灌注桩直径的声测管，长度与灌注桩深度有关。
二、声测管安装1. 在灌注桩施工前，应提前安装好声测管。
安装时，应将声测管正确连接到声测设备上，并检查连接是否牢固。
2. 声测管的埋设深度应符合要求，一般埋设在灌注桩注浆段顶部水平面以下300mm处，以保证测量的准确性。
3. 声测管的连接点处应密封，并采取防水措施，以防止渗漏。
三、声测管使用1. 在声测过程中，应确保声测管与土体和灌注桩之间的接触充分。
接触面积应达到最大，并采取适当的固定措施，以保证测量的准确性。
2. 使用过程中，应避免声测管受到外界干扰，如机械振动、冲击等，以免影响测量结果。
3. 在灌注桩施工过程中，应根据需要对声测管进行检查和维护，确保其正常工作。
定期清理管道内的杂物和污垢，并检查声测管的连接是否松动。
四、声测管记录和报告1. 在进行声测时，应及时记录各项测量数据，包括声波传播时间、反射信号等。
2. 对于多桩连续施工的情况，应按顺序记录每个桩的测量结果，并进行整理和比对。
3. 对于异常情况和测量结果的偏差，应尽快进行分析，并记录在报告中。
对于超出规定范围的情况，应采取相应措施进行排除和修正。
以上是关于灌注桩声测管规范的一些要点。
在实际施工中，应严格遵循规范的要求，保证声测管的选择、安装和使用符合标准，以提高施工质量和测量准确性。
同时，在整个声测过程中，应及时记录和报告相关数据，并对异常情况进行分析和处理，以保证施工的顺利进行。
声测管安装技术交底
技术交底书
交底单位
架子一队
编号
工程名称
灞河特大桥
施工部位
桩基交底Biblioteka 容声测管安装技术交底会签人员
交底人：单位：职务：日期：
（4）在施放钢筋笼时，将3根钢管对称绑扎或焊接在加劲箍筋上，绑扎或焊接要牢固可靠。声测管沿圆周均匀布置。
（5）声测管采用承插口连接；安装时承口朝上，插口套进承口后，将承插口接头缝处焊住，要求封闭严实，不漏水。施焊时注意不要烧坏管壁，以防造成渗水渗浆。
（6）声测管上端高出基桩顶面20cm；下端伸至桩底以上30cm处，并用D76×10mmA3钢板焊牢封闭，不得漏水，并且保证管内无异物。
审核人：单位：职务：日期：
接底人：单位：职务：日期：
交底内容：
钻孔灌注桩施工完成后，为了检测砼灌注桩桩身缺陷位置、范围和程度，判定桩身完整性类别，钻孔灌注桩桩长大于40m时，需设声测管。
交底内容：
一、材料准备：
声测管采用外径D57钢管，壁厚3mm，有承插口，承口为D70×3mm×80mm。声测管堵口用D76×10mmA3钢板；外径小于管内径的重锤。
（8）每完成1根桩的声测管工作，现场质量员做好有关施工记录，要求做到及时、真实、准时。
声测管布置示意图
（7）在每节钢筋笼下放结束时，将重锤系上测绳放入管内，测试是否通顺，若无异常，在声测管内注入清水检查管路的密封性能。当声测管内注满清水后，以保持水面稳定不下降为达到要求。如发现漏水应提起钢筋笼检查，在排除障碍物后才能下笼。声测管每连接好一段，与钢筋笼加劲箍筋牢固的绑扎或焊接在一起，严防声测管折断。
桩基声测管布置图及布置要求教学文案
桩基声测管布置图及
布置要求
精品资料
桩基声测管数量的布置是根据桩基的直径来进行布置的，以下就是所有的布置情况。
桩基声测管布置要求
1、打桩时桩径在0.6-1.0米之间的时候，和中心点三点一线布置两根
2、打桩时桩径在1.0-2.5米之间的时候，布置三根，位置以三根声测管呈等边三角形方式布置。
、
3、打桩时桩径大于2.5米时，布置四根，位置要求四根声测管连接呈正方形布置。
桩基深度m
声测管壁厚mm
＜50 ≥1.0
50～70 ≥1.2
70～90 ≥1.5
＞90＜120 ≥1.8
或是捆绑过程中一定要保持管子之间的平行，钢筋笼放置过程中注意不要扭曲。
仅供学习与交流，如有侵权请联系网站删除谢谢2。
混凝土灌注桩声测管埋设要点及预控措施
混凝土灌注桩声测管埋设要点及预控措施一、混凝土灌注桩声测管埋设要点：1声测管内径宜为50〜60mm 。
2 声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管口应高出桩顶100mm 以上，且各声测管管口高度宜一致。
3 应采取适宜方法固定声测管，使之成桩后相互平行。
4 声测管埋设数量应符合下列要求：1）DW800mm,2根管。
2）800mmVDV2000mm ，不少于3根管（江苏省要求混凝土灌注桩管径大于800mm 时应设置声测管）。
3）D>2000mm ，不少于4根管。
（式中D 受检桩设计桩径）。
5 声测管应沿桩截面外侧呈对称形状布置，按图所示的箭头方向顺时针旋转依次编号。
二、混凝土灌注桩声测管施工过程中易出现的问题及控制措施：1、当声测安装工艺不当时，可能造成漏浆、堵管、断裂、弯曲、下沉、变形等事故，对超声波透射法进行桩基完整性检测产生较大影响，甚至于无法进行超声波透射法检测。
2、下钢筋笼过程很关键，声测管管帽一定要盖牢，防止杂物的进入。
3、钢筋笼放入桩孔时应防止扭曲，管与管平行垂直，声测管随钢筋笼分段安装，每埋设一节均应向声测管内加注清水，声测管安装完毕后应加盖或加塞封闭，以防浇注混凝土时落入异物，堵塞孔道。
4、声测管的上端应高于灌注桩顶面100mm-500mm ，同一根桩的声测管的外露高度应相同。
5、在灌注基桩浇注混凝土之前，应检查声测管内的水位，如管内水不满，则应补充灌满。
II8OOnun<D<2OOnmjffl■■6、若声测管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用点焊机烧断。
7、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。
8、声测管在使用时，应在钢管插入端适量涂油，以保证接头的顺利插入。
声测管埋设方法
声测管埋设方法简介声测管是地下水位监测及地下工程的常用工具，用于测量地下水位变化、水力压力、地下水流等。
在地下工程中，声测管的正确埋设关系到工程的安全与效益，因此，在进行声测管埋设时需要注意一些方法和技巧。
前期准备在进行声测管的埋设之前，需要进行几个前期准备：确定监测目的在进行声测管埋设之前，需要先明确监测的目的，包括监测的位置、范围、监测的项目等。
同时，需要考虑声测管的数量、管径、长短等参数。
合理设计管道布局根据监测目的和实际情况，制定合理的管道布局方案。
要考虑到工程的地形、地质情况、地下水位、地下水流向等因素，选择合适的埋管方式。
确定埋设深度声测管的深度应根据地下水位的变化情况和监测的需要来确定。
通常情况下，管道的深度应在地下水位的波动范围之内。
确定埋管材料声测管埋设材料要选择质量好、耐腐蚀、耐磨损和抗拉强度高的材料，以保证其使用寿命。
埋设路线勘测根据设计方案和实际情况，进行埋设路线的勘测，标示好声测管的位置和深度。
埋设方法1.打孔根据埋设设计方案，按照预定的埋深和埋位，用手动或机械打孔，孔洞直径应略大于声测管外径10～20毫米。
2.防腐处理将打好的孔洞内壁表面清理干净，用防腐剂对孔洞内壁进行防腐处理，以防止管道在使用过程中出现腐蚀情况。
3.埋设管道将防腐处理好的声测管缓慢地送入孔洞内，避免管道弯曲、打折和错位。
管道两端应略高于打孔口一侧。
4.固定管道将管道固定在打孔孔口处，调整管道的位置和高度，以保证管道平整且与孔口对齐。
5.等待固化等待固化即可，固化质量应符合设计要求，使管道与周围土体紧密贴合。
6.安装监测设备在管道埋设完毕后，将声测管连接到测量设备中，进一步调试。
调试完成后，对声测管进行保护和封堵，使其在使用过程中免受机械或化学腐蚀。
注意事项1.声测管不得弯曲、打折和错位，否则会影响其测量精度。
2.管道的深度应根据地下水位的变化情况和监测的需要来确定。
3.管道的材料应选用质量好的材料，以提高其使用寿命。
