中兴交换机配置流程与配置命令
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
流程管理-中兴交换机配置流程和配置命令 精品
zte(cfg)#hostname zte
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
用户端口速率限制
zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位
用户端口广播包限制
zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率
zte(cfg)#set vlan 100 enable //创建vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid

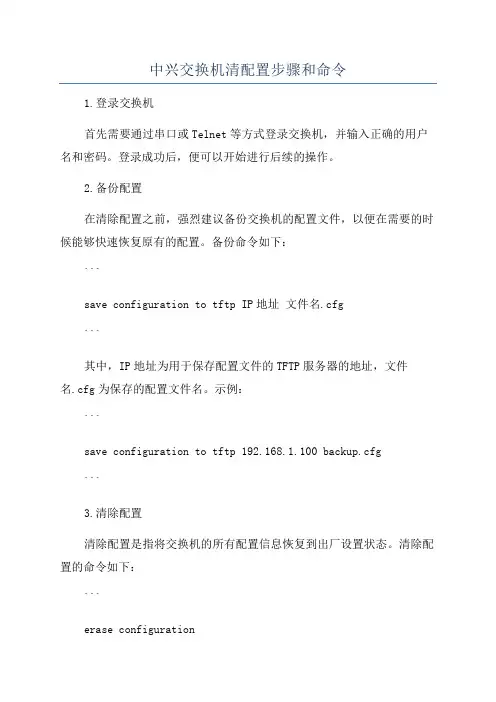

中兴交换机清配置步骤和命令
中兴交换机清配置步骤和命令1.登录交换机首先需要通过串口或Telnet等方式登录交换机，并输入正确的用户名和密码。
登录成功后，便可以开始进行后续的操作。
2.备份配置在清除配置之前，强烈建议备份交换机的配置文件，以便在需要的时候能够快速恢复原有的配置。
备份命令如下：```save configuration to tftp IP地址文件名.cfg```其中，IP地址为用于保存配置文件的TFTP服务器的地址，文件名.cfg为保存的配置文件名。
示例：```save configuration to tftp 192.168.1.100 backup.cfg```3.清除配置清除配置是指将交换机的所有配置信息恢复到出厂设置状态。
清除配置的命令如下：```erase configuration```示例：```erase configuration```执行该命令后，交换机将会提示用户确认是否继续，输入y后回车即可。
4.恢复出厂设置清除配置后，可以选择恢复出厂设置，将交换机的配置恢复到出厂默认状态。
恢复出厂设置的命令如下：```load factory-default```示例：```load factory-default```执行该命令后，交换机将会提示用户确认是否继续，输入y后回车即可。
5.保存并重启交换机执行以上步骤后，需要将交换机的当前配置保存并重启，以使修改生效。
保存配置的命令如下：```save configuration```示例：```save configuration```保存配置后，可以执行如下命令重启交换机：```reboot```示例：```reboot```执行该命令后，交换机将会重启，并应用新的配置。
以上就是中兴交换机清配置的基本步骤和命令。
需要注意的是，清除配置和恢复出厂设置是危险操作，应谨慎使用，并在确认无误后再执行。
另外，为了防止数据丢失，建议在执行清除配置和恢复出厂设置之前先备份重要的配置文件。
中兴交换机配置流程和配置命令之欧阳育创编
zte(cfg)#set port 1 description uplink-to-XXX //端口注释
Vlan描述
zte(cfg)#create vlan 100 name guanli //vlan描述
保存交换机数据配置
zte(cfg)#save //保存交换机数据配置
zte(cfg)#exit //退出交换机
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
中兴交换机数据配置流程图
时间：2021.02.04
创作：欧阳育
1.确定交换机管理vlan，本例子为vlan100
2.确定用户vlan，本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4.确定交换机管理地址，本例子为172.32.240.254/24
时间：2021.02.04
创作：欧阳育
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
zte(cfg)#set vlan 100 enable //创建vlan100
交换机配置流程和配置命令
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0//配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100 zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机配置流程和配置命令
二层组播配置
zte(cfg)#set igmp snooping enable //启用igmp
设置主机名
zte(cfg)#hostname zte
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式,对端设备也需要这么配置,此时如果端口起不来,可测验考试更改回自适应模式
用户端口vlan配置
用户端口一般以untag方法绑定到指定的vlan,这时候需要配置端口的pvid,该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
交换机办理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置办理IP
zte(cfg-router)#set ipport 0 vlan 100 //将办理IP绑定到办理vlan100
2.串口线的RS232口连接到PC的串口
中兴交换机配置流程和配置命令之欧阳学创编
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
zte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
时间：2021.03.03
中兴交换机配置流程和配置命令之欧阳育创编
zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器
zte(cfg-snmp)#exit //退出snmp配置模式
端口隔离配置
通过串口登陆交换机
1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
2.串口线的RS232口连接到PC的串口
3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无
配置端口描述
zte(cfg)#set port 1 description uplink-to-XXX //端口注释
Vlan描述
zte(cfg)#create vlan 100 name guanli //vlan描述
保存交换机数据配置
zte(cfg)#save //保存交换机数据配置
zte(cfg)#exit //退出交换机
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
1. 将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
2. 串口线的RS232口连接到PC的串口
3. 打开PC的超级终端，COM端口属性请点击“还原为默认值”。中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无
6. 确定交换机上行口,本例子为1口
7. 确定远程登陆交换机的用户名和密码, 本例为zte与zte，enable密码为zte
8. 确定交换机的缺省网关，本例为 172.32.240.1
9. 确定snmp团体属性子串，本例为zte
10. 确定snmp网管服务器地址，本例为10.40.92.105
通过串口登陆交换机
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来
zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器
zte(cfg-snmp)#exit //退出snmp配置模式
端口隔离配置
4. 设置完毕敲回车连接
5. 输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing
设置主机名
zte(cfg)#hostname zte
zte(cfg)#config snmp //进入交换机snmp配置模式
zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限
zte(cfg-snmp)#create view zteview //创建视图
zte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan
用户端口速率限制
zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位
用户端口广播包限制
中兴交换机数据配置流程图
1. 确定交换机管理vlan，本例子为vlan100
2. 确定用户vlan，本例子所有用户vlan为vlan2
3. 确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4. 确定交换机管理地址，本例子为172.32.240.254/24
5. 确定交换机主机名,本例子为zte
zte(cfg)#set vlan 100 enable //创建vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口
zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口
二层组播配置
zte(cfg)#set igmp snooping enable //启用igmp
zte(cfg-router)#set ipport 0 enable //启用该管理
zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由
zte(cfg-router)#exit //退出三层配置模式
Snmp属性配置
说明：配置团体属性时 private表示相应的字串有读写权限，public则只有只有读权限
交换机管理IP配置
zte(cfg-router)#ห้องสมุดไป่ตู้onfig router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
zte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100
