RT14 熔断器 参数
高温熔断阀技术参数
高温熔断阀技术参数

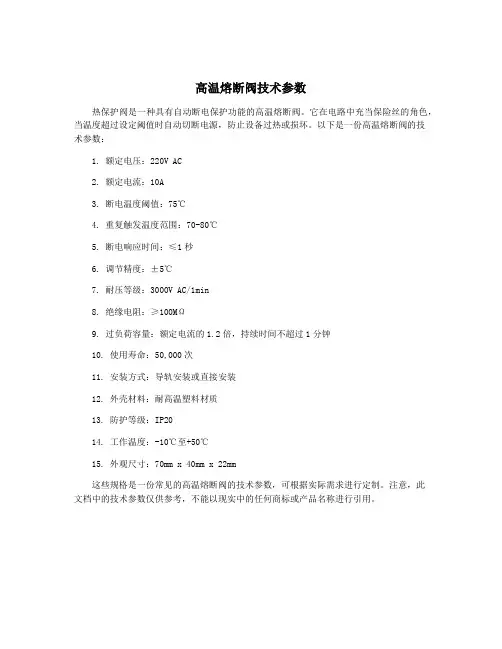

热保护阀是一种具有自动断电保护功能的高温熔断阀。
它在电路中充当保险丝的角色，当温度超过设定阈值时自动切断电源，防止设备过热或损坏。
以下是一份高温熔断阀的技
术参数：
1. 额定电压：220V AC
2. 额定电流：10A
3. 断电温度阈值：75℃
4. 重复触发温度范围：70-80℃
5. 断电响应时间：≤1秒
6. 调节精度：±5℃
7. 耐压等级：3000V AC/1min
8. 绝缘电阻：≥100MΩ
9. 过负荷容量：额定电流的1.2倍，持续时间不超过1分钟
10. 使用寿命：50,000次
11. 安装方式：导轨安装或直接安装
12. 外壳材料：耐高温塑料材质
13. 防护等级：IP20
14. 工作温度：-10℃至+50℃
15. 外观尺寸：70mm x 40mm x 22mm
这些规格是一份常见的高温熔断阀的技术参数，可根据实际需求进行定制。
注意，此
文档中的技术参数仅供参考，不能以现实中的任何商标或产品名称进行引用。
高压熔断器技术参数
概述：户外高压熔断器适用10kV，额率48Hz-62Hz交流电力系统中作输电线路和电力变压器的短路保护与过电流保护。
产品性能特点本产品是一种顶盖密封、抗风雪、抗污秽能力强，内插式结构双点灭弧的输电保护装置。
熔断器绝缘体采用新型材料骨架涂耦连剂后一次模压硫化成型。
具有强度高、重量轻、抗拉抗弯能力强等优点，完全克服了传统的瓷质绝缘体怕碰易碎，不适温度急剧变化而自爆裂的缺点。
适用范围1.产品基本使用条件：1)海拔高度：普通型不超过3000米2)环境温度不高于40℃，不低于-40℃2.产品不适用于下述场所：1)有燃烧或爆炸危险场所。
2)有剧烈震动或冲击场所。
3)有导电化学气体作用及严重脏污、盐雾地区。
动作原理及结构特征熔断器由绝缘体、上下防污罩、上下触点、灭弧管等组成，灭弧管采用内插式，可360°旋转安装(克服同类产品的安装，使用不便的缺点)双点灭弧。
当熔丝熔断时，利用悬落点可迅速灭弧，瞬间开断，形成明显断开指示。
高压熔断器技术参数表o HRW3-10-100~20面议/o HRW3-10-100~20面议/o RW7-10/100~200面议/o RW9-10/100~200面议/o RW12-12/100~20面议/o RW12-10/100~20面议/o HRW10-10/100~2面议/PRW5-12～40.5型熔断器详细说明：PRW5-12～40.5型熔断器是从韩国平日株式会社成套引进技术，采用大爬距防污型高强度电瓷，不锈刚支件，铜合金的动静触头，玻璃纤维复合材料制作的熔管及不锈钢件，使熔断器具有可靠的机械和电气性能。
该产品主要用于12KV线路，开关断路电流或过负荷电流，适用于分线路及工矿企业配电系统中的保护。
技术参数：。
二、熔断器的型号及含义、常用型号、符号、技术参数、外形及选用
六
(二) 熔断器规格的选择
极限分断能力
时间-电流特性
RL1系列熔断器的技术参数
型号 RL1-15 RL1-60 RL1-100 RL1-200
熔断器额定电流（A） 熔体额定电流 15 60 100 200 2、4、5、6、10、15 20、25、30、35、40、 50、60 60、80、100 100、125、150、200
XXXXX XXXXX
一、熔断器的型号含义
熔断器 熔体额定电流
C瓷插式
L螺旋式 M无填料封闭管式 T有填料封闭管式
图 熔断器型号含义
熔断器额定电流 设计序号
二、常用熔断器的型号
RC1A插入式
RL1系列螺旋式 RM10系列无填料密封管式
RTO型有填料密ห้องสมุดไป่ตู้管式
三、熔断器的主要技术参数
指保证熔断器 能长期正常工作的 电压。
在电动机回路中用作短路保护时,应考虑电动机的启动条 件,按电动机启动时间的长短来选择熔体的额定电流.对启 动时间不长的电动机,可按下式决定熔体的额定电流 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额 定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断 器,熔断体的额定电流In 约等于线路电流的1~2.5倍.
(二) 熔断器规格的选择
电容补偿柜主回路的保护,如选用gG型熔断器,熔断体 的额定电流In约等于线路计算电流1.8~2.5倍;如选用 aM 型熔断器,熔断体的额定电流In 约等于线路电流的 1~2.5倍.
RT14系列熔断器
M4
26(33)
图3 32、（63A）螺 钉 固 定 式 支 持 件
04
φC额定电压 （V）来自额定电流支 持 熔断体 件
额定分 断能力
额 定 功 率W
支持件 熔断体
kA cosφ额定接 额定耗
受功率 散功率
380
20 (2.4.6)(16.20)
≥3 ≤3
(2.4.6.10)
0.1～
32 (16.20.25.32) 100 0.2 ≥5 ≤5
(10)(16.20.25.
63 32.40.50.63)
≥9.5 ≤9.5
02
注：1、熔断体额定电流有“（）”者为同一熔断体组。 2、其它额定电流等级的熔断体由用户和制造厂协商。
熔断体在周围空气温度为20±5℃的约定时间和 约定电流见下表
常用低压配电电器的种类及其功能
常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。
因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。
作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。
可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。
低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。
单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。
直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。
1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。
1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。
要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。
常用的配电电器有刀开关、转换开关、熔断器和断路器等。
（2）控制电器：主要用于电气传动系统中。
要求寿命长、体积小、重量轻且动作迅速、准确、可靠。
常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。
2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。
（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。
3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。
正泰RT14
电流(A) 2，4，6，8，10，16，20 2，4，6，8，10，16，20，25，32 10，16，20，25，32，40，50，63
G
4 外形及安装尺寸
RT14-20
RT14-32、RT14-63
H
H C
RT14-63支持件(底座) 配RT29-125熔断体
L
B
G-022
L
B
A
电力电子及其它电器类
低压熔断器选用导则
电力电子及其它电器类
熔断体设置在电路中主要功能是当电路发生故障时能安全可靠的切断，从而为各分立元器件或整 个回路提供保护。以下为用户提供选择熔断体时需要考虑的有关条件：
一、正常工作条件和安装条件
周围温度：-5℃ +40℃ ~
海拔高度：不超过2000m 大气条件 湿度：安装地点的空气相对湿度在最高温度为+40℃时不超过50％；在最低的温度下可允许有较高 相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90％。由于温度 变化发生在产品上的凝露情况必须采取措施。 污染等级：三级 安装类别：Ⅲ类
环境温度—承载能力曲线
G
误动作常常是由于对所设计的电路分析不完全造成的。在“选择熔断体应考虑因素”中，必须特 别注意其中的a、b、c项，即正常工作电流、环境温度和过载增量。例如，造成常规运行时误动作的 一种常见原因是没能充分考虑诸如电动机回路的启动电流、电容器回路的浪涌电流和谐波电流以围绕 在熔断体周围的空气温度等。
3.3 熔断器支持件(底座）与熔断体配置参数
熔断器支持件（底座） 型号 RT14-20 RT14-32 RT14-63
配用的熔断体 尺码(mm) 10×38 14×51 22×58
熔断器型号表
熔断器型号表
熔断器型号表是什么？
熔断器型号表是一种用于记录和分类不同类型熔断器的工具。
它通常
包含熔断器的型号、额定电流、额定电压、额定断路能力等详细信息，以便用户在选择合适的熔断器时进行参考。
为什么需要熔断器型号表？
随着现代电气设备的快速发展和广泛应用，对于保护电路和设备安全
性的要求也越来越高。
而熔断器作为一种重要的保护元件，在各行各
业中得到了广泛应用。
为了更好地选择合适的熔断器，我们需要一个
完整、准确、详细的熔断器型号表。
如何使用熔断器型号表？
我们需要了解自己所使用设备或电路系统所需的额定电流、额定电压
和额定断路能力等参数。
在熔断器型号表中根据这些参数进行筛选，
找到符合自己需求的合适型号。
根据实际情况进行安装和使用。
下面是一个简单示例：
品牌型号额定电流(A) 额定电压(V) 额定断路能力(kA)
ABB 10XR 10 250 50
ABB 16XR 16 250 50
ABB 20XR 20 250 50
ABB 25XR 25 250 50
ABB 32XR 32 250 50
以上是ABB品牌熔断器型号表的一部分。
我们可以看到，不同型号的熔断器有不同的额定电流、额定电压和额定断路能力等参数，用户可以根据自己的需求进行选择。
总结：
熔断器型号表是一种非常重要的工具，它为用户提供了方便、可靠的选择和参考。
在使用熔断器时，我们应该仔细查看和比较不同型号的参数，以确保选用合适的熔断器来保护电路和设备安全。
熔断器RL系列
熔断器RL系列
热继电器JRS1(LR1-D)系列-2
熔断器RL系列
热继电器JRS1(LR1-D)系列-3
熔断器RL系列
热继电器JRS1(LR1-D)系列-4
熔断器RL系列
热继电器JRS2(3UA5)系列-1
JRS2系列热过载继电器
JRS2系列热过载继电器主要适用于交流50/60Hz、电压至660V，电压 660V，电流0.1～630A的电力系统中，供三相交流异步电动机作过载和断相 保护之用，热过载继电器还能与C JX1系列交流触器组合安装于封闭的壳体 内，构成电磁起动器使用。性能参数等同于西门子公司的3UA系列。 结构特征 1.热继电器为三相双金属片式，其断相保护为差动结构；温度补偿装置可使 保护特性免受周围环境温度变化的影响。 2.热继电器具有手动和自动复位功能，当调在手动复位位置时，脱扣后会有 绿色指示件显示。 3.具有手动红色测试按钮，当按下红色按钮时，热继电器脱扣，常闭触头断 开；按下蓝色复位按钮时，常闭触头闭合，恢复到原来状态。 4.具有独立插入接触器和导轨等多种安装方式，且大部分热元件的额定电流 为交叉式的重叠排列，便于用户选用
熔断器RL系列
热继电器JRD系列-2
熔断器RL系列
热继电器JR20系列-1
JR20系列金属片式热继电器
适用范围 热继电器主要适用于交流50Hz，主电路额定绝缘电压至660V，电流至 160A电力系统中作为三相交流电动机的过载、断相保护。
熔断器RL系列
热继电器JR20系列-2
结构特征
JR20热继电器的结构采用立体布置式（又称“二层楼式”）结构，全 系列动作机构通用。热继电器为三相式，采用拉簧式跳跃动作机构，可 以获得良好的瞬间跳跃动作特性。除具有过载保护、断相保护、温度补 偿以及手动和自动复位功能外，还具有动作脱扣灵活性检查、动作脱扣 指示以及断开检验按钮等功能装置。热继电器通过专用的导电板可安装 在相应电流等级的交流接触器上。由于设计时充分考虑了CJ20交流接触 器各电流等级的相间距离、接线高度及外形尺寸，因此可于CJ20很方便 地配套安装。可以通过电流调节旋钮调整热继电器的整定电流值。电流 调节旋钮采用“三点定位”固定方式，消除了在旋动电流调节旋钮时所引 起的热继电器动作性能多变的弊病。动作灵活检查机构实现不打开盖板、 不通电就可方便地检查热继电器内部的动作情况。动作指示器可清晰地 显示出热继电器动作与否。按动检验按纽，断开常闭触头，即可检查通 电后控制回路的动作情况。当主电路中电动机过载或断相时，热继电器 动作，同时动作脱扣指示件弹出，显示热继电器已动作。热继电器可手 动复位，也可自动复位，复位后，热继电器即可再次投入工作。
熔断器型号规格用途对照大全
1；熔断器型号:QX374-RN2用于1000v以下电力设备保护2；PW10户外跌落式熔断器产品名称：PW10户外跌落式熔断器产品型号：RW10-100 RW10-200 10KV-15KV产品概述：PW10户外跌落式熔断器采用IEC60282、GB15166标准!适用于交流50Hz，额定电压为10KV ∽35KV户外架空配电系统上，作为线路或电力变压器的过载和短路保护用。
产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ80KN、370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流690/700V，直流440V，额定电流至2000A，作为半导体器件短路故障保护。
产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110TN、370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1000V，直流600V，额定电流至1400A，作为半导体器件短路故障保护。
产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110、370RSM□MZ110TN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1250/1300V，直流1000V，额定电流至1400A，作为半导体器件短路故障保护。
产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1250/1300V，直流1000V，额定电流1400A，作为半导体器件短路故障保护。
熔断器
熔断器旧代号： RD
熔断器篇
熔断器定义
熔断器定义： 当电流超过规定值时，以本身 产生的热量使熔体熔断，断开 电路的一种电器。
熔断器篇
型号及含义
R □ □ - □/□
熔断器额定电流 熔断器额定电压 设计序号 Ｃ—瓷插式，Ｌ—螺旋式 Ｍ—无填料密封管式 Ｔ—有填料密封管式 Ｓ—快速式，Ｚ—自复式 熔断器
熔断器篇
注意事项
RT0-100 RT18-32/3
熔断器由熔断体及底座组成，并配有熔断器操作手柄。 熔断体带有熔断指示器，能再熔断熔断时立即弹出红色 醒目的指示。具有散热条件好，机械强度高，接触可靠， 操作方便等特点。操作手柄采用热固定塑料，绝缘性能好，结 构简单，操作自如。用于额定电流至600A，广泛用于具有高短 路电流的电力网路或配电装置中。
63
20
2、4、6、8、10、12、 16、20、25、32
2、4、6、8、10、12、 16、20
100
100
0.1—0.2
0.1—0.2
熔断器篇
安装要求
用于安装使用的熔断器应完整无损； 熔断器安装时应保证熔体与夹头，夹头与夹座接触良好； 熔断器内要安装合格的熔体； 更换熔体或熔管时，必须切断电源； 熔断器兼做隔离器件时，应装在控制开关的进线端。
熔断器篇
产品展示
RT19-63
RS3-500/150
圆筒形帽熔断器
有填料快速熔断器
熔断器篇
产品展示
RT16-3
25
刀型触头熔断器
螺旋式熔断器
熔断器篇
产品展示
NTO熔断器 RT14熔断器
上海陶瓷电气厂
上海陶瓷电气厂
熔断器篇
熔断器篇
