高压熔断器
10kv熔断器
10kv熔断器引言熔断器在电力系统中起着重要的作用，它能够保护电力设备和供电网络免受过电流的损害。
10kv熔断器是一种用于高压电网的保护设备，广泛应用于输变电系统和工业领域。
本文将对10kv熔断器的原理、结构和应用进行详细介绍。
一、10kv熔断器的原理熔断器是一种过电流保护设备，它的工作原理基于电流的热效应。
当电流超过熔丝能够承受的额定电流时，熔丝会因发热而熔断，从而切断电路。
10kv熔断器的熔丝采用特殊的合金材料制成，具有较高的导电能力和较低的电阻，并且具有较低的熔点。
当电流超过额定电流时，熔丝会迅速发热并熔断，使电路断开，起到保护作用。
二、10kv熔断器的结构10kv熔断器一般由熔丝、熔断器体、触头和外壳等部分组成。
1.熔丝：熔丝是10kv熔断器的核心部件，它负责承载和熔断过大电流。
熔丝一般由铜、铝或铅合金制成，具有较低的电阻和较高的熔点。
熔丝的直径和长度根据熔断器的额定电流和额定电压确定。
2.熔断器体：熔断器体是熔断器的外壳，它通常由陶瓷、玻璃纤维等绝缘材料制成，具有良好的绝缘性能和机械强度。
熔断器体的形状和大小根据熔断器的额定电流和额定电压确定。
3.触头：触头是熔断器中与熔丝连接的部件，它一般由铜或铜合金制成，具有良好的导电性能和耐热性。
触头通过螺纹或插孔与熔断器体连接，确保熔丝能够正常工作。
4.外壳：外壳是熔断器的保护罩，一般由金属材料制成，具有良好的耐压和防护性能。
外壳能够隔离熔断器内部的高压部件，防止触电事故的发生。
三、10kv熔断器的应用10kv熔断器广泛应用于输变电系统和工业领域，其主要功能是保护电气设备和供电网络免受过电流的损害。
1.输变电系统：在输变电系统中，10kv熔断器常用于主变压器的保护和分段开关的保护。
当电流异常时，熔断器能够快速熔断，切断电路，保护设备和系统的安全运行。
2.工业领域：在工业领域，10kv熔断器通常应用于高压开关柜和电容器组的保护。
熔断器能够对电流过载和短路进行可靠保护，防止设备损坏和事故发生。

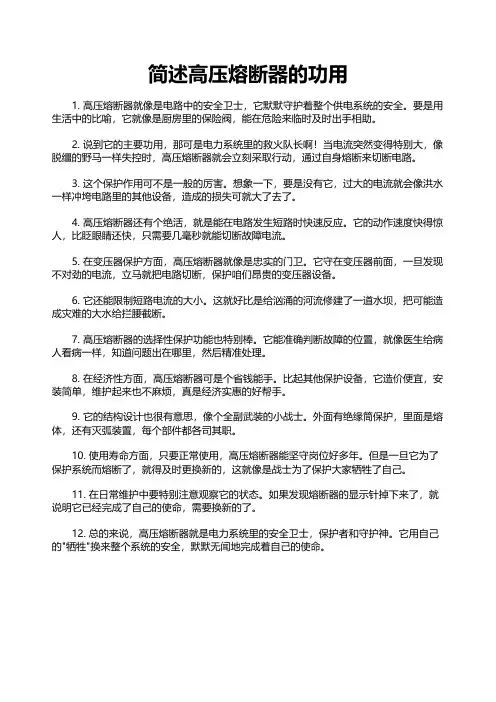

简述高压熔断器的功用
简述高压熔断器的功用1. 高压熔断器就像是电路中的安全卫士，它默默守护着整个供电系统的安全。
要是用生活中的比喻，它就像是厨房里的保险阀，能在危险来临时及时出手相助。
2. 说到它的主要功用，那可是电力系统里的救火队长啊！当电流突然变得特别大，像脱缰的野马一样失控时，高压熔断器就会立刻采取行动，通过自身熔断来切断电路。
3. 这个保护作用可不是一般的厉害。
想象一下，要是没有它，过大的电流就会像洪水一样冲垮电路里的其他设备，造成的损失可就大了去了。
4. 高压熔断器还有个绝活，就是能在电路发生短路时快速反应。
它的动作速度快得惊人，比眨眼睛还快，只需要几毫秒就能切断故障电流。
5. 在变压器保护方面，高压熔断器就像是忠实的门卫。
它守在变压器前面，一旦发现不对劲的电流，立马就把电路切断，保护咱们昂贵的变压器设备。
6. 它还能限制短路电流的大小。
这就好比是给汹涌的河流修建了一道水坝，把可能造成灾难的大水给拦腰截断。
7. 高压熔断器的选择性保护功能也特别棒。
它能准确判断故障的位置，就像医生给病人看病一样，知道问题出在哪里，然后精准处理。
8. 在经济性方面，高压熔断器可是个省钱能手。
比起其他保护设备，它造价便宜，安装简单，维护起来也不麻烦，真是经济实惠的好帮手。
9. 它的结构设计也很有意思，像个全副武装的小战士。
外面有绝缘筒保护，里面是熔体，还有灭弧装置，每个部件都各司其职。
10. 使用寿命方面，只要正常使用，高压熔断器能坚守岗位好多年。
但是一旦它为了保护系统而熔断了，就得及时更换新的，这就像是战士为了保护大家牺牲了自己。
11. 在日常维护中要特别注意观察它的状态。
如果发现熔断器的显示针掉下来了，就说明它已经完成了自己的使命，需要换新的了。
12. 总的来说，高压熔断器就是电力系统里的安全卫士，保护者和守护神。
它用自己的"牺牲"换来整个系统的安全，默默无闻地完成着自己的使命。
什么是高压熔断器高压熔断器基础知识
什么是高压熔断器高压熔断器基础知识导读高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。
下面小编就来仔细说说什么是高压熔断器，高压熔断器主要参数有哪些，又如何选择高压熔断器的型号的。
高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。
下面小编就来仔细说说什么是高压熔断器，高压熔断器主要参数有哪些，又如何选择高压熔断器的型号的。
高压熔断器基础知识--高压熔断器类型熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。
1、英标熔断器英式熔断器主要用于英联邦国家生产的设备。
英标熔断器壳体采用陶瓷材质，产品具有体积小、性价比高等特点，特别受到240V以下的UPS厂商青睐。
2、美标熔断器美式熔断器应用最为广泛，涵盖了大部分电力电子产品应用。
美标熔断器壳体采用三聚氰胺网格布加陶瓷层叠工艺制成，抗冲击能力强，并且具有焦耳积分值小、功率损耗小、直流性能优越等特点，广泛应用在变电站、电力机车等场合。
……综上仅为摘抄，详细内容请点击“高压熔断器类型有哪些”高压熔断器基础知识--高压熔断器主要参数额定电压高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。
考虑到熔断器起弧时的开关电压，熔断器不能无限制的在低于额定电压下使用。
低于额定电压可以考虑，但是这种情况下熄弧时不应该超过该系统的绝缘等级。
分辨能力分辨能力通常也叫做“额定最大分断电流”，这种定义很清楚的显示了能被熔断器切断的最大电流。
该电流必须要比通过熔断器的最大短路电流要大。
……综上仅为摘抄，详细内容请点击“高压熔断器主要参数有哪些”高压熔断器基础知识--高压熔断器型式选择在3～66kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。
高压熔断器的分类
高压熔断器的分类
1 高压熔断器
高压熔断器是用来保护电子设备免受过电流和过载损坏的一种重
要保护装置，它常用于家庭、工厂、军事等场合，在分配电力的过程
中发挥着重要的作用。
高压熔断器可以分为开关型熔断器、自断型熔
断器和自动重合型熔断器。
1.1 开关型熔断器
开关型熔断器是由两个开关做成的焊接式熔断器，它具有安装方便、环境适应性强、装配容易等优点，是使用最广泛的一种熔断器。
它的安装容易，只需焊接在电路上就可以了。
1.2 自断型熔断器
自断型熔断器是由铝合金压制而成，具有绝缘性好、可靠性高、
耐用性强的优点。
它的特点是当电路处于某个特定的状态时，其内部
的热力会使其断开，从而实现多次保护功能。
1.3自动重合型熔断器
自动重合型熔断器是一种熔断器，具有自动断开、重合恢复功能，在连续过载时可以重复触发，保护整个系统免受损坏。
自动重合型熔
断器一般由配一组临时手转开关元件组成，当断开以后可以由手轮将
其重合，从而避免了手工重新连接线路。
总之，高压熔断器至关重要地保护了电子设备，防止它们受到过电流和过载的损坏。
根据安装环境和功能需求，可以选择不同类型的高压熔断器，使用起来更加方便实用。
高压熔断器工作原理
高压熔断器工作原理
高压熔断器是一种用于保护电路的安全装置，可以在电路中过载或短路时断开电路，以防止因过载而引起的损坏或火灾。
高压熔断器的工作原理主要是通过熔断器内部的熔断丝来实现。
熔断丝一般由铜、铝或铅合金制成，根据电流大小选择适当的材料。
熔断丝的截面积较小，通常是电路中其他导线的几个数量级，以确保在过载或短路情况下首先断开。
当电路中的电流超过高压熔断器额定电流时，熔断丝因受热而溶断。
过载电流导致熔断丝温度上升，当温度达到熔断丝的熔点时，熔断丝瞬间熔化，打断电路。
这样，高压熔断器就起到了保护电路的作用。
在短路情况下，电路中的电流暴增，导致熔断丝迅速升温。
熔断丝内部的熔化过程更加迅速，以保证尽快打断电路。
熔断丝瞬间熔断后，高压熔断器也会迅速断开电路。
需要注意的是，高压熔断器不是可复位的，即熔断丝一旦熔断，就需要更换才能继续使用。
因此，当高压熔断器起到保护作用时，需要及时检查故障原因，并更换熔断丝，以保证电路的正常运行。
总之，高压熔断器通过熔断丝在电路过载或短路时瞬间熔断，以达到保护电路的目的。
这种安全装置在高压电路中起到了重要的作用，可有效预防电路因过载或短路引起的损坏和事故。

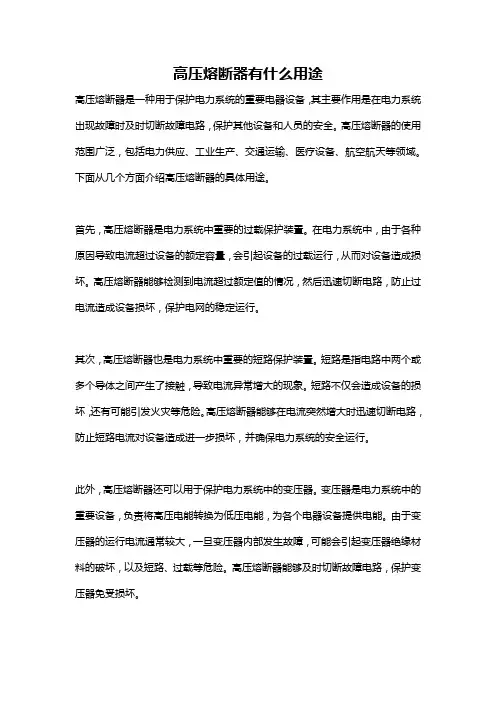

高压熔断器有什么用途
高压熔断器有什么用途高压熔断器是一种用于保护电力系统的重要电器设备，其主要作用是在电力系统出现故障时及时切断故障电路，保护其他设备和人员的安全。
高压熔断器的使用范围广泛，包括电力供应、工业生产、交通运输、医疗设备、航空航天等领域。
下面从几个方面介绍高压熔断器的具体用途。
首先，高压熔断器是电力系统中重要的过载保护装置。
在电力系统中，由于各种原因导致电流超过设备的额定容量，会引起设备的过载运行，从而对设备造成损坏。
高压熔断器能够检测到电流超过额定值的情况，然后迅速切断电路，防止过电流造成设备损坏，保护电网的稳定运行。
其次，高压熔断器也是电力系统中重要的短路保护装置。
短路是指电路中两个或多个导体之间产生了接触，导致电流异常增大的现象。
短路不仅会造成设备的损坏，还有可能引发火灾等危险。
高压熔断器能够在电流突然增大时迅速切断电路，防止短路电流对设备造成进一步损坏，并确保电力系统的安全运行。
此外，高压熔断器还可以用于保护电力系统中的变压器。
变压器是电力系统中的重要设备，负责将高压电能转换为低压电能，为各个电器设备提供电能。
由于变压器的运行电流通常较大，一旦变压器内部发生故障，可能会引起变压器绝缘材料的破坏，以及短路、过载等危险。
高压熔断器能够及时切断故障电路，保护变压器免受损坏。
最后，高压熔断器还可以用于配电系统中的分支线路保护。
在大型建筑、工业企业等场所，往往有众多的分支线路供电给各个区域和设备，为了保护分支线路的安全和稳定运行，高压熔断器常常被用于故障电流的切断和保护。
总之，高压熔断器是电力系统中起到过流保护和短路保护作用的重要装置。
它可以及时切断故障电路，保护电力系统中的设备和人员的安全，防止因故障电流引起的设备损坏、火灾等危险。
同时，高压熔断器还能够保证电力系统的稳定运行，确保各项电器设备得以正常供电。
因此，在电力供应、工业生产、交通运输等领域中，高压熔断器都具有重要的应用价值。
高压熔断器技术参数
概述：户外高压熔断器适用10kV，额率48Hz-62Hz交流电力系统中作输电线路和电力变压器的短路保护与过电流保护。
产品性能特点本产品是一种顶盖密封、抗风雪、抗污秽能力强，内插式结构双点灭弧的输电保护装置。
熔断器绝缘体采用新型材料骨架涂耦连剂后一次模压硫化成型。
具有强度高、重量轻、抗拉抗弯能力强等优点，完全克服了传统的瓷质绝缘体怕碰易碎，不适温度急剧变化而自爆裂的缺点。
适用范围1.产品基本使用条件：1)海拔高度：普通型不超过3000米2)环境温度不高于40℃，不低于-40℃2.产品不适用于下述场所：1)有燃烧或爆炸危险场所。
2)有剧烈震动或冲击场所。
3)有导电化学气体作用及严重脏污、盐雾地区。
动作原理及结构特征熔断器由绝缘体、上下防污罩、上下触点、灭弧管等组成，灭弧管采用内插式，可360°旋转安装(克服同类产品的安装，使用不便的缺点)双点灭弧。
当熔丝熔断时，利用悬落点可迅速灭弧，瞬间开断，形成明显断开指示。
高压熔断器技术参数表o HRW3-10-100~20面议/o HRW3-10-100~20面议/o RW7-10/100~200面议/o RW9-10/100~200面议/o RW12-12/100~20面议/o RW12-10/100~20面议/o HRW10-10/100~2面议/PRW5-12～40.5型熔断器详细说明：PRW5-12～40.5型熔断器是从韩国平日株式会社成套引进技术，采用大爬距防污型高强度电瓷，不锈刚支件，铜合金的动静触头，玻璃纤维复合材料制作的熔管及不锈钢件，使熔断器具有可靠的机械和电气性能。
该产品主要用于12KV线路，开关断路电流或过负荷电流，适用于分线路及工矿企业配电系统中的保护。
技术参数：。
110kv高压熔断器组成
110kv高压熔断器组成110kV高压熔断器组成高压熔断器是电力系统中常见的一种保护装置，用于保护电力设备和线路免受过电流和短路故障的损害。
110kV高压熔断器组成了110kV电力系统中的重要部分，本文将对110kV高压熔断器的组成进行详细介绍。
110kV高压熔断器由熔断器本体、熔丝、熔丝支架、熔断器座、熔断器管和操作机构等组成。
下面将对这些组成部分进行逐一介绍。
1. 熔断器本体熔断器本体是110kV高压熔断器的核心部分，也是实现熔断功能的关键组件。
熔断器本体通常由绝缘支撑体、固定触头、活动触头和熔断弹片等部分组成。
绝缘支撑体负责支撑和隔离其他部件，固定触头和活动触头是电流流经的通道，熔断弹片则负责熔断故障电流。
2. 熔丝熔丝是熔断器的核心部件，也是实现熔断功能的关键。
熔丝通常由铜、铝等材料制成，具有一定的导电能力。
当电流超过熔丝的额定电流时，熔丝会因为过热而熔断，从而实现对故障电流的熔断保护。
3. 熔丝支架熔丝支架是熔丝的支撑装置，通常由绝缘材料制成，用于固定和支撑熔丝。
熔丝支架的设计要考虑到熔丝的导电要求和固定要求，确保熔丝能够正常工作并保持稳定的位置。
4. 熔断器座熔断器座是安装熔断器的基础部件，通常由绝缘材料制成。
熔断器座的设计要考虑到安装和固定要求，确保熔断器能够牢固地安装在电力设备或线路上。
5. 熔断器管熔断器管是熔断器的外壳，通常由陶瓷或玻璃纤维增强塑料等绝缘材料制成。
熔断器管的作用是保护熔断器内部的组件免受外界环境的影响，并提供足够的绝缘性能。
6. 操作机构操作机构是控制熔断器的开关装置，通常由手动或电动机构组成。
操作机构可以实现对熔断器的开关操作，包括合闸和分闸操作。
操作机构的设计要考虑到操作的方便性和可靠性，确保熔断器能够在需要时及时进行开关操作。
110kV高压熔断器由熔断器本体、熔丝、熔丝支架、熔断器座、熔断器管和操作机构等组成。
每个组成部分都起着重要的作用，共同实现对电力设备和线路的保护功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.3高压熔断器（2版草稿，伍赛虎原创，欢迎继续批评指正）
高压熔断器是利用过载或短路电流将熔体熔断后，再依靠灭弧介质熄灭电弧以开断电路的电器。
高压熔断器的主要功能是短路时对电路中的设备进行保护，有时也可做过负荷保护，通常由熔体、熔管、灭弧介质、触点、支柱绝缘子和底座组成。
常用的熔体为铜、银的丝或片。
常用的灭弧介质有空气、钢纸和
石英砂等。
4.3.1熔断器的型号和分类
熔断器按使用场合分为户内型和户外型两种
户外式高压熔断器以跌开式熔断器为主，主要型号有RW10-10，RW11F-10，RW11F-35等，广泛适用于3-35KV，额定电流1-200A的场合，可以做线路或变压器的过载和短路保护。
一般采用杆上安装，其工作原理是当熔体通过过负荷或者短路电流时，熔丝迅速熔断，形成电弧，纤维质消弧管由于电弧燃烧而分解出大量气体，使管内压力巨增，形成强烈的纵向吹弧。
熔丝熔断后，熔管的上触头因失去张力而下翻，使锁紧机构释放熔管，在熔管自重及触头弹力的作用下，熔管跌开，造成明显的断点。
户外式高压熔
断器的外形见图4.3.1.
户内型高压熔断器以RN系列为主。
其型号意义见图4.3.2和4.3.3。
高压熔断器XRN□-12(□□L*J)，额定电压(kV)12，额定电流(A)6.3、10、16、20、25、31.5、40、50、
63、71、75、80、100、125
4.3.2户内限流式熔断器的主要特点
1、分断能力高：额定开断电流为31.5kA-50kA
2、功率损耗小：有较低的温升，当熔断器工作于全封闭绝缘子装置中间，该特点更为显著。
3、电弧电压低：在分断过程中电弧电压较低。
4、特性曲线误差小：时间—电流特性曲线误差小于±10%。
5、规格标准化：产品额定参数符合国际电工委员会IEC标准R10、R20系列。
6、可配撞击器，与熔体并联的撞击器，能在电弧刚刚开始的千分之几秒时间内动作，并以足够的能量给出信号，使其它电器动作，或提供连锁。
符合德国DIN标准的熔断器撞击器输出能量为3～5焦
耳。
7、有很大的限流作用，这样在选择被保护元件导体时，只需按限制电流数值而不按全部短路电流
数值设计，可节省导电材料及其它材料用量。
4.3.3户内限流式熔断器的主要技术参数
户内高压限流式熔断器可以作为变压器、电动机、电压互感器以及其它电力设备过载与短路保护用，也可与负荷开关、真空接触器配合使用，在此给出XRNT3-12以及XRNP1-12采用支柱绝缘子安装的典型
示意图，
表4.3.1典型熔断器技术参数
由于目前负荷开关经常和户内高压熔断器配合使用，共同组成组合电器，所以关于熔断器的选择，
我们将在下一节继续探讨。
