高压熔丝有哪些熔断问题
PT柜高压熔断器熔断故障的处理和分析
PT柜高压熔断器熔断故障的处理和分析高压熔断器是一种用于保护电路的安全装置，在电路发生过流或短路时会自动断开电路的供电，以防止电流过载对设备和人员的危害。
然而，有时候熔断器会出现熔断故障，即在正常负荷下熔丝过早熔断，导致设备无法正常工作。
处理和分析高压熔断器熔断故障的步骤如下：1.停电：首先，为确保安全，应立即切断电源，以避免电击或火灾的风险。
2.检查电路：检查电路，确保没有其他故障存在。
如果有其他故障，需要处理这些故障后才能进一步处理熔断故障。
3.拧开熔断器盖：使用合适的工具，拧开熔断器盖。
在操作时，要小心防止受伤。
4.观察熔丝：检查熔断器内的熔丝是否熔断。
如果熔丝是完好的，那么问题可能不在于熔断器本身，而是其他部分，如线路或接线端子可能存在问题。
5.测量电流：使用万用表或其他电流测量设备，测量电路中的电流。
如果电流超过熔丝的额定电流，那么熔丝将会熔断。
如果电流超过额定电流，需要检查负载的状态，可能负载过载或设备存在故障。
6.更换熔丝：如果发现熔丝已经熔断，需要将其取下并更换一个新的熔丝。
在更换熔丝时，要确保所使用的熔丝与原始熔丝的额定电流相匹配。
7.检查其他部件：同时，应该检查熔断器的其他部件，如线路连接、接线端子和绝缘情况。
如果发现其他部件存在问题，需要及时修复或更换。
8.确认故障原因：在处理完熔断故障后，应仔细分析故障原因。
可能的原因包括过载、短路、电源波动等。
根据具体情况采取相应的措施，以防止类似故障再次发生。
总结起来，处理和分析高压熔断器熔断故障的关键在于仔细检查电路、熔丝和其他部件，确定故障原因并采取相应措施。
在进行这些操作时，要注意安全，并遵循相关的操作规程和安全规定。
熔丝熔断找原因
熔丝熔断找原因
高压熔丝若熔断，六个原因来判断。
熔丝规格选的小，质劣受损难承担，
高压引线有短路，内部绝缘被击穿，
雷电冲击遭破坏，套管破裂或击穿。
低压熔丝若熔断，五个原因来判断。
熔丝规格选得小，质劣受损难承担，
负荷过大时间长，绕组绝缘被击穿，
输电线路出故障，对地短路或相间。
变压器的熔丝熔断可分为一相熔丝熔断、两相熔丝熔断和三相熔丝熔断等情形。
口诀中介绍了高压熔丝熔断的6个原因和低压熔丝熔断的5个原因，读者可对照故障现象进行分析检查。
1）一相熔丝熔断后，应将变压器停电后进行检查。
如未发现异常可更换熔丝，在变压器空载状态下试送电，经检查变压器运行状态正常后，方可带负荷运行。
2）两相熔丝熔断后，首先应检查高压引线及此绝缘有无放电痕迹，同时留意观察变压器有无过热、变形及喷油等现象。
变压器内部故障可通过直流电桥测量三相绕组直流电阻或测量绝缘电阻的方法
来判定，如查证属于变压器内部故障，应对变压器其进行大修。
3）三相熔丝熔断后，必须对变压器进行停电检查，排除故障后才可更换熔丝试送电。
空载运行后，可带负荷投入运行。
检查及处理情况应作具体记录。
一般在高峰用电期间，变压器熔丝熔断是比较常见，尤其是在夏季和冬季。
因为用电量过大，过载量过高很容易造成变压器熔丝熔断。
熔丝熔断后，应根据事故现象查出原因，检修处理后再投入运行。
10kV PT高压熔断器频繁熔断原因及处理方法 牛昆荣
10kV PT高压熔断器频繁熔断原因及处理方法牛昆荣摘要：电压互感设备属于变电站内的关键装置，可以收集设备工作时的电压信号，确保变电站装置的安全运转。
因为电网在工作时会产生许多异常现象，高压熔断器将会产生反复熔断问题，所以对10kV PT高压熔断器反复熔断探究了原因，并制定了相关解决办法。
关键词：10kV PT；高压熔断器；反复熔断；电压互感设备变电站内安装了很多高压电气装置，必须通过采取电压互感器把高电压转变成低电压，以收集电气装置的电压数据。
电压互感器种类很多，通常能够用来检测变电站内的母线电压，也能够用于检测线路表面电压，能为变压站内的保护器带来电压信号。
变电站经营中，常常会产生高压熔断器断开现象，影响到电气装置的安全运转。
为此，文章介绍了高压熔断器反复熔断的原因，并阐述了有效的处理办法。
1、电压互感器的功能第一，把一次回路上高电压变成二次回路的规范低电压，监控母线电压与电力装置运转状况，并带来测量器、继电保护和智能设备所要的电压量，保障系统可靠运转。
第二，让二次回路能采取低电压管理电缆，且让屏中布线方便，安装、调试、维护容易，能实现远程管控与测量。
第三，让二次和一次高压部分分开，且二次能设接地点，保证二次装置及人员生命安全。
2、电压互感器破损与高压熔断器断开的风险2.1对变电器的危害：通常情况下，10kV系统内最常出现的异常运转情况为谐振过电压。
尽管谐振过电压幅值很低，但是能够长时间存在。
特别时低频谐波干扰电压互感器装置的基础上，还会危害变电站其他装置的绝缘，甚至令母线上的其余薄弱位置的绝缘击穿，引起巨大的短路事故以及大范围停电问题。
2.2对员工的危害：如果出现电压互感器破损和高压保险熔断情况，就会危害运行者巡查装置时的生命安全。
2.3对运转形式的危害：产生电压互感器烧毁和高压保险熔断情况，若不立即修复，会造成10kV母线无法分段运转。
2.4下降供电稳定性与少计电量：如果电压互感器破损和高压保险熔断，就不能精准计量，直接导致电量损失和计量不精准[1]。
压变熔丝频繁熔断分析
电压互感器高压熔丝频繁熔断原因分析在变电站中电压互感器是一个必不可少的设备，电压互感器在变电站中保护，计量，测量方面起到很大的作用。
在35kV变电站中电压互感器高压侧往往采用熔断器对其进行保护，高压熔断器具有结构简单，易于检修维护，在PT的自身保护中大量使用。
在中性点不接地系统中，当系统的电容电流较大时，在单相接地恢复的瞬间，容易发生电压互感器高压熔断器熔断事故，这样就会影响电费的计量，造成很大的损失，严重时甚至烧毁PT。
另外，高压熔断器本身的熔断也是一种损失，更换也比较麻烦。
还有，当PT一次侧高压熔断器熔断时，可引起系统虚假接地，开口三角电压升高，引起继电器误动作，容易造成工作人员的误判，将其当成系统接地，而花费很多时间还找不到接地点。
10kV系统中由电磁式TV饱和引起铁磁谐振过电压的情况时有发生，它持续时间长甚至能长时间自保持是导致TV高压熔丝熔断和TV 烧损甚至爆炸的重要原因,对电力系统的安全运行威胁极大。
近年来随着城网改造的进行,大范围应用电缆，配电网线路对地电容显著增加，系统参数已远远超出了谐振区域，很少发生铁磁谐振，但系统中发生单相接地或弧光接地故障时，仍发生TV高压熔丝频繁熔断甚至TV 烧毁现象。
1.铁磁谐振过电压在中性点不接地的电网中，由于变压器、PT等设备铁芯电感的磁路饱和作用，当电网等值电感和线路对地电容相匹配时，可以产生不同频率的铁磁谐振现象，激发产生持续的、较高幅值的铁磁谐振过电压，常遇到有三次谐波谐振、二倍频谐振、基波谐振、1／2分频谐振和1／3分频谐振等。
在铁磁谐振的作用下，铁芯处于高度饱和状态，其表现形式可能是相对地电压升高，励磁电流过大，或以低频摆动，引起绝缘闪络、避雷器炸裂、高值零序电压分量产生以及“虚幻接地”出现等，严重时还可能诱发保护误动作或在PT中出现过电流引起一次保险熔断甚至PT烧坏等事故。
由于配电线路的激增以及用户电感负荷的增加，配电系统的电气参数发生了很大变化，逐渐形成了谐振条件，加之有些电磁式电压互感器的励磁特性不良，因此，铁磁谐振常会发生，在系统谐振时电压互感器上将产生过电压或过电流，电流激增，造成熔断器熔断。

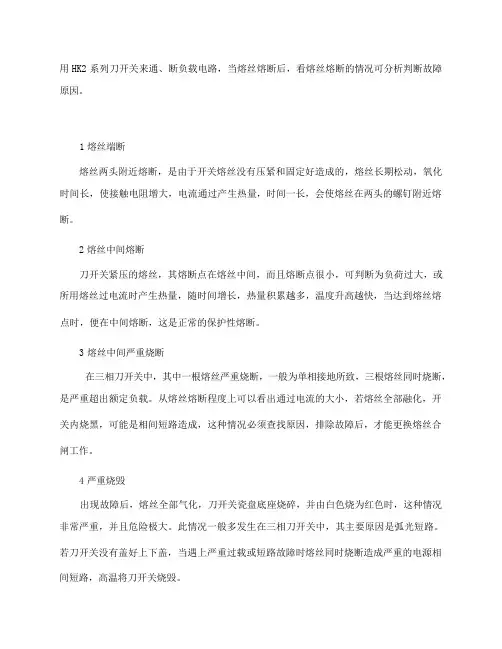

从熔丝的熔断判断线路故障
在三相刀开关中，其中一根熔丝严重烧断，一般为单相接地所致，三根熔丝同时烧断， 是严重超出额定负载。从熔丝熔断程度上可以看出通过电流的大小，若熔丝全部融化，开 关内烧黑，可能是相间短路造成，这种情况必须查找原因，排除故障后，才能更换熔丝合 闸工作。
4 严重烧毁 出现故障后，熔丝全部气化，刀开关瓷盘底座烧碎，并由白色烧为红色时，这种情况 非常严重，并且危险极大。此情况一般多发生在三相刀开关中，其主要原因是弧光短路。 若刀开关没有盖好上下盖，当遇上严重过载或短路故障时熔丝同时烧断造成严重的电源相 间短路，高温将刀开关烧毁。
用 HK2 系列刀开关来通、断负载电路，当熔丝熔断后，看熔丝熔断的情况可分析判断故障 原因。
1 熔丝端断 熔丝两头附近熔断，是由于开关熔丝没有压紧和固定好造成的，熔丝长期松动，氧化 时间长，使接触电阻增大，电流通过产生热量，时间一长，会使熔丝在两头的螺钉附近熔 断。 2 熔丝中间熔断 刀开关紧压的熔丝，其熔断点在熔丝中间，而且熔断点很小，可判断为负荷过大，或 所用熔丝过电流时产生热量，随时间增长，热量积累越多，温度升高越快，当达到熔丝熔 点时，便在中间熔断，这是正常的保护性熔断。 3 熔丝中间严重烧断

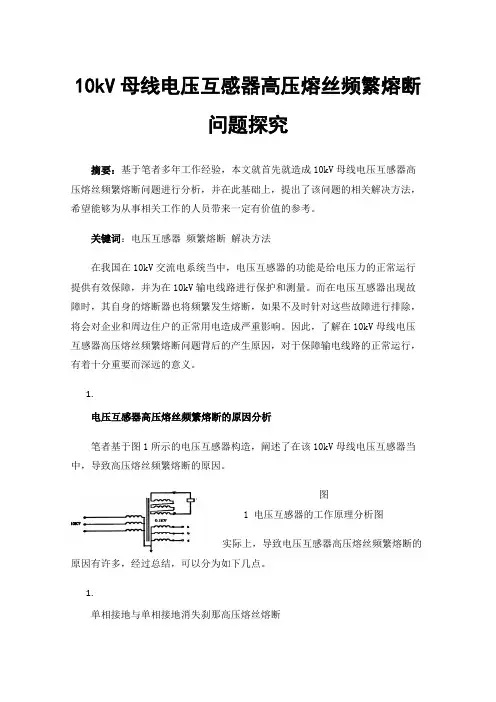

10kV母线电压互感器高压熔丝频繁熔断问题探究
10kV母线电压互感器高压熔丝频繁熔断问题探究摘要：基于笔者多年工作经验，本文就首先就造成10kV母线电压互感器高压熔丝频繁熔断问题进行分析，并在此基础上，提出了该问题的相关解决方法，希望能够为从事相关工作的人员带来一定有价值的参考。
关键词：电压互感器频繁熔断解决方法在我国在10kV交流电系统当中，电压互感器的功能是给电压力的正常运行提供有效保障，并为在10kV输电线路进行保护和测量。
而在电压互感器出现故障时，其自身的熔断器也将频繁发生熔断，如果不及时针对这些故障进行排除，将会对企业和周边住户的正常用电造成严重影响。
因此，了解在10kV母线电压互感器高压熔丝频繁熔断问题背后的产生原因，对于保障输电线路的正常运行，有着十分重要而深远的意义。
1.电压互感器高压熔丝频繁熔断的原因分析笔者基于图1所示的电压互感器构造，阐述了在该10kV母线电压互感器当中，导致高压熔丝频繁熔断的原因。
图1 电压互感器的工作原理分析图实际上，导致电压互感器高压熔丝频繁熔断的原因有许多，经过总结，可以分为如下几点。
1.单相接地与单相接地消失刹那高压熔丝熔断在出现了单相接地时，最为强烈的时候，在非故障相的一相电压互感器的磁链，其最大值将会从-1变为+2.73。
直接导致在电压互感器内部的铁芯进入到过饱和的状态，电流量急剧增加，导致高压熔丝迅速熔断。
在电力系统单相接地消失以后，电压互感器的一次绕组中，含有一个频率较低的自由分量，导致电压互感器进入到了饱和的状态，频率也将骤然上升到2-5HZ。
通常情况下，在单相接地消失之后的二分之一工频时间范围内，分频谐振电流将远远小于电流的辐射值，导致在单向接地之后的半个周波内，高压熔丝就会被熔断。
值得注意的是，因为在现实生活中，因为在电力系统当中所安装的消防设备的响应时间或多或少存在有不同程度的延迟现象，因此无法发挥其应有的作用。
1.参数谐振导致的电压互感器高压熔丝频繁熔断在10kV输电系统当中，一些零部件的电杆数据在外力的作用下，出现一定的波动变化，它的变化频率通常是电源频率的偶数倍，并且有电容设备对其进行配合。
PT柜高压熔断器熔断故障的处理和分析
PT柜高压熔断器熔断故障的处理和分析PT柜高压熔断器是电力系统中非常重要的一部分，用于保护设备和线路免受过载和短路的影响。
在运行过程中，由于各种原因，熔断器可能会发生熔断故障，导致设备损坏和停电事故。
因此，对PT柜高压熔断器熔断故障的处理和分析至关重要。
一、熔断器熔断故障的处理：1.停电检查：一旦发现PT柜高压熔断器发生熔断故障，第一步应当是立即停电。
停电后，检查熔断器熔丝是否融化，是否有烧灼的痕迹，以确定故障位置和原因。
2.检查负载：检查熔断器熔断故障时，应同时检查负载情况，确保负载不会导致熔断器过载。
如果发现负载过大或者短路现象，应及时进行处理。
3.更换熔断器：经过确认熔断器熔断后，应立即更换新的熔断器，确保设备和线路的正常运行。
在更换熔断器时，应选择与原熔断器相同规格和型号的熔断器，避免因规格不匹配导致二次熔断故障。
4.故障分析：将熔断故障的熔断器送至专业机构进行分析，查找具体故障原因，并做好记录。
分析结果将有助于防止类似故障再次发生，提高系统的可靠性和稳定性。
二、熔断器熔断故障的分析：1.过载：熔断器熔断故障最常见的原因之一是过载。
当负载超过熔断器额定容量时，熔丝将瞬间熔化，起到保护设备的作用。
因此，在使用熔断器时，应根据负载情况选择合适的额定容量，以避免过载导致熔断故障。
2.短路：短路是导致熔断器熔断的另一个常见原因。
短路导致电流迅速增大，熔丝无法承受过大的电流而熔断。
在发生短路时，熔断器应迅速切断电路，防止设备受损。
因此，避免短路现象的发生，是预防熔断故障的重要措施。
3.温度过高：在PT柜高压熔断器长时间运行过程中，由于电流过大和环境温度较高，熔断器可能会出现温度过高的情况，导致熔断。
因此，定期检查熔断器的工作状态，确保散热良好，是避免温度过高引发熔断故障的有效手段。
4.熔断器老化：随着使用时间的增长，PT柜高压熔断器的内部零部件可能会发生老化，降低了其工作性能和可靠性，容易导致熔断故障。
探讨10kVPT高压熔断器频繁熔断原因及解决措施
探讨10kVPT高压熔断器频繁熔断原因及解决措施发布时间：2021-11-23T03:54:21.407Z 来源：《中国电力企业管理》2021年8月作者：纪丹霞[导读] 现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。
但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。
广东电网有限责任公司东莞供电局纪丹霞广东东莞 523000摘要：现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。
但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。
10kV PT高压熔断器经常在运行中熔断，影响设备的正常运行，本文笔者对近几年10kV PT高压熔断器熔断的原因进行分析，根据分析的结果以及不同原因给出了运行的建议，运行和维护方面的注意事项。
关键词：10kV；高压熔断器；拆装；研制；0、引言10kV高压熔断器是测量10kV母线PT间隔的重要元件，进行母线停电、PT刀闸检修等工作时，为防止二次反送电，往往需要取下10kV 高压熔断器。
目前变电站运行人员主要通过戴绝缘手套、穿绝缘靴站在绝缘垫上进行高压熔断器的安装和取下，在安装和取下的过程中存在着一定的安全风险：10kV高压熔断器拆装过程中，变电站运行值班人员与PT刀闸的静触头的安全距离往往不足0.7米，存在安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压熔丝有哪些熔断问题
1、误断
熔丝（片）熔断在压接处或其他部位上，无严重烧伤痕迹。
熔断的原因：熔丝（片）选用过小、过细、质量不佳或机械强度差；安装时熔丝（片）带有伤痕；瓷托不固定或固定不牢固；熔丝（片）压接不紧密；熔丝（片）运行时间过长而产生铜铝气体膜增大接触电阻等造成的。
处理方法：在适当处理并换上合适的熔丝（片）后，重新投入运行。
2、过负荷熔断
多发生在熔丝（片）中间位置，很少有电弧烧伤痕迹。
查明过负荷原因，防止过负荷现象的再次发生。
3、短路熔断
熔丝（片）上有严重烧伤，熔断器瓷托上还会留有电弧烧伤痕迹。
多半是由零线与相线或相线与相线之间发生短路故障引起。
处理方法：对熔断器以后的所有设备和线路进行仔细检查，查出故障点并排除后，方可将更新的熔丝（片）重新投运。
但在较长的低压线路末端短路时，导线阻抗大，短路电流可能不大，熔丝（片）烧伤不严重。
4、过电压熔断
与短路熔断的情况相似，一般熔丝（片）上有严重烧伤。
熔断原因：雷击过电压以及高电压窜入低电压设备。
处理方法：查明原因，更换新的熔丝（片）即可投运。
以上就是高压熔丝熔断的四种情况，希望对大家有所帮助。
