贴片电阻主要参数及封装尺寸
贴片电阻规格、封装、尺寸
贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时间：2006-10-29贴片电阻套件为方便学生、研发人员试验和产品试制，特推出片式电阻系列套件。
简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
贴片电阻规格封装尺寸
贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint创建时间：2005-12-30 最后修改时2006-我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：体积小，重量轻适合波峰焊和回流焊机械强度高，高频特性优越常用规格价格比传统的引线电阻还便宜生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。
目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。
SMT贴片电子元器件封装尺寸汇总
SMT贴片电子元器件封装尺寸汇总贴片电子元器件是一种常见的表面安装技术（SMT）组装之外，广泛应用于各种电子产品中。
贴片电子元器件封装尺寸的选择对于组装和排布电路板具有重要的影响。
在这篇文章中，我们将汇总常见的贴片电子元件封装尺寸，并对其应用领域和特点进行简要介绍。
1.贴片电阻（0805、0603、0402、0201等）：贴片电阻是最常见的贴片电子元件之一，尺寸包括0805（2.0mm x1.25mm）、0603（1.6mm x 0.8mm）、0402（1.0mm x 0.5mm）和0201（0.6mm x 0.3mm）等等。
较大尺寸的贴片电阻通常用于电源线路和信号线路，较小尺寸的贴片电阻适用于高密度电子产品。
2.贴片电容（0805、0603、0402、0201等）：贴片电容与贴片电阻类似，尺寸也包括0805、0603、0402和0201等等。
贴片电容主要用于储存和释放电荷，广泛应用于电源滤波、信号耦合和信号处理等电路。
3.贴片二极管（SOD-323、SOD-523等）：贴片二极管是一种小尺寸的电子元件，尺寸包括SOD-323（1.8mm x 1.25mm）和SOD-523（1.0mm x 0.6mm）等等。
它们通常用于电路的整流、保护和信号处理等方面。
4.贴片三极管（SOT-23、SOT-323等）：贴片三极管是一种常用的功率放大器，尺寸包括SOT-23（3.0mm x1.78mm）和SOT-323（1.3mm x 1.0mm）等等。
它们通常用于音频放大、电源管理和电压调节等应用中。
5.贴片集成电路（SOT-23、SOT-363、QFN等）：贴片集成电路是封装了多个功能的电子组件，尺寸和引脚布局因不同的集成电路类型而异。
常见的尺寸包括SOT-23、SOT-363和QFN等等。
它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。
6.贴片场效应管（SOT-23、SOT-223、QFN等）：贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件，尺寸包括SOT-23、SOT-223和QFN等等。
贴片电阻功率及封装尺寸
贴片电阻功率及封装尺寸
0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸封装尺寸与功率关系：
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
封装尺寸与封装的对应关系
0402=1.0mmx0.5mm
0603=1.6mmx0.8mm
0805=2.0mmx1.2mm
1206=3.2mmx1.6mm
1210=3.2mmx2.5mm
1812=4.5mmx3.2mm
2225=5.6mmx6.5mm
贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。
可根据焦耳定律算出：P=I2 R。
额定功率：是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。
额定电压：可以根据以下公式求出额定电压。
额定电压(V)=√
额定功率(W)×标称阻值(Ω)
最高工作电压：允许加载在贴片电阻两端的最高电压。
贴片电阻的封装与功率、电压关系如下表：
注意事项：
设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。
一般按额定功率的70%降额设计使用。
也不能超过其最大工作电压，否则有击穿的危险。
一般按最高工作电压的75%降额设计使用。
当环境温度超过70°C，必须按照降额曲线图(图1,图2)降额使用。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
贴片电阻规格、封装、尺寸
贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
贴片电阻规格封装尺寸
贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的eia(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制 (inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 64326.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电容和贴片电阻都是一样可以用的,0805,1206等 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20w 0402 1/16w0603 1/10w0805 1/8w1206 1/4w电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(w)@ 70°c 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
贴片电阻规格封装尺寸_百度文库.
贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的eia(美国电子工业协会代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch 公制(mm长(L(mm宽(W(mm高(t(mma(mmb(mm020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.2012063216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说: 0201 1/20w0402 1/16w0603 1/10w0805 1/8w1206 1/4w电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分常规的贴片电阻的标准封装及额定功率如下表：英制(mil 公制(mm 额定功率(w@ 70°c 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/31812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
贴片电阻、贴片电容规格、封装、尺寸、功率

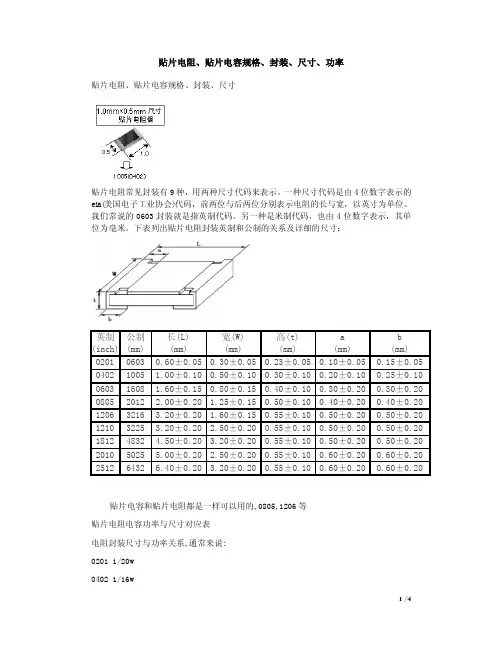

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
