暖通空调系统定压补水装置的选用
暖通供热采暖：供热水系统的定压方式有几种.doc
暖通供热采暖：供热水系统的定压方式有几种热水供热系统定压常见方式有：膨胀水箱定压、普通补水泵定压、气体定压罐定压、蒸汽定压、补水泵变频调速定压、稳定的自来水定压等多种补水定压方式。
采用混合式加热器的热水系统应采用溢水定压形式。
（1）膨胀水箱定压：在高出采暖系统最高点 2-3 米处，设一水箱维持恒压点定压的方式称为膨胀水箱定压。
其优点是压力稳定不怕停电。
缺点是水箱高度受限，当最高建筑物层数较高而且远离热源，或为高温水供热时，膨胀水箱的架设高度难以满足要求。
（2）普通补水泵定压：用供热系统补水泵连续充水保持恒压点压力固定不变的方法称为补水泵定压。
这种方法的优点是设备简单、投资少，便于操作。
缺点是怕停电和浪费电。
（3）气体定压罐定压：气体定压分氮气定压和空气定压两种，其特点都是利用低位定压罐与补水泵联合动作，保持供热系统恒压。
氮气定压是在定压罐中灌充氮气。
空气定压则是灌充空气，为防止空气溶于水腐蚀管道，常在空气定压罐中装设皮囊，把空气与水隔离。
气体定压供热系统优点是：运行安全可靠，能较好地防止系统出现汽化及水击现象。
其缺点是：设备复杂，体积较大，也比较贵，多用于高温水系统中。
（4）蒸汽定压：蒸汽定压是靠锅炉上锅筒蒸汽空间的压力来保证的。
对于两台以上锅炉，也可采用外置膨胀罐的蒸汽定压系统。
另外，采用淋水式加热器和本公司生产的汽动加热器也可以认为是蒸汽定压的一种。
蒸汽定压的优点是：系统简单，投资少，运行经济。
其缺点是：用来定压的蒸汽压力高低取决于锅炉的燃烧状况，压力波动较大，若管理不善蒸汽窜入水网易造成水击。
（5）补水泵变频调速定压：其基本原理是根据供热系统的压力变化改变电源频率，平滑无级地调整补水泵转速而及时调节补水量，实现系统恒压点的压力恒定。
这种方法的优点是：省电，便于调节控制压力。
缺点是：投资大，怕停电。
（6）自来水定压：自来水在供热期间其压力满足供热系统定压值而且压力稳定。
可把自来水直接接在供热系统回水管上，补水定压。
暖通系统定压补水方式一览表
水方式一览表
适用范围
以热电厂为热源的中小型 热力网
供水温度低，热用户充水 高度不高的小型热水网 允许系统压力波动，且电 源可靠的各种规模的热水 网
选择注意事项
注意锅炉连续排污水、软化水的 压力、流量是否可满足补水定压 的要求 水箱的安装位置、水箱容积的选 择
电接点压力表波动范围5mH2O左 右， 要考虑安全泄水装置
电源可靠的各种规模的供 压力调节阀的选择应考虑安全泄
热系统
水装置
以热电厂和锅炉房为热源 注意厂家设备的适用供水温度、 的各种规模的供热系统 供热量
以热电厂和锅炉房为热源 的各种规模的供热系统
以热电厂和锅炉房为热源 的各种规模的供热系统
供水温度高的大型供热系 统 供水温度较低的中小型供 热系统 有可靠蒸汽来源的系统
定压方式
暖通系统定压补水方式一览表 特点
锅炉连续排污水或软化水定压
设计运行简单、可靠，初投资少
高位膨胀水箱定压
系统简单，压力稳定，安装高度受限 制
电接点压力表控制补水泵定压
初投资少，运行管理方便，水泵间歇 工作，系统压力波动
压力调节阀控制补水泵定压 补水泵定压方式 自动稳压补水装置定压
变频调速补水泵定压
厂家仅供压力传感器及电控装 置，需选择设计补水泵及安全泄 水装置 厂家仅供压力传感器及电控装置 。需选择设计补水泵及安全泄水 装置 补充氮气方便的地区
仅适用于连续供热的系统
初投资少，运行管理方便，水泵连续 工作，压力稳定，对电源依赖性大
初投资较大，运行管理方便，可满足 补水定压、膨胀的要求，定压系统由 厂家供货
初投资大，节电，不用人管理，电气 控制保护功能齐全
可调压补水泵定压
气体定压方式
定压补水系统的设计计算含实例说明
定压补水系统的设计计算<含实例说明>空调冷水膨胀、补水、软化设备选择计算：已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440(kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。
4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压1.6Mpa，高2700mm，实际总容积VZ=1440 (L)5.空调补水软化设备自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h租户24小时冷却膨胀、补水设备选择计算：已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。
暖通空调系统定压补水装置的选用
暖通空调系统定压补水装置的选用引言暖通空调系统补水装置的作用，是保证采暖或中央空调水系统冷热介质(水)，在系统内不倒空、不汽化、不超压，并保持有一定供系统循环的压力，保证系统冷热交换稳定正常。
目前，暖通空调系统常用的有以下几种定压补水装置：①、膨胀水箱定压补水装置;②、定压罐定压补水装置;③、变频泵定压补水装置;其他如连续补水泵补水、水射器补水、自来水直接补水等装置，因为其适用范围小或缺陷明显使用少，这里不做介绍。
膨胀水箱：膨胀水箱定压原理：膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱高低水位的控制，实现补水(溢流)的作用，以调节由于系统水温变化或泄露引起的系统介质(水)的容积变化，保持其系统冷热媒介(水)压力的相对恒定。
它是中小型系统和空调水系统常用的定压装置之一。
膨胀水箱位置：膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。
其安装位置及高度不同，给系统产生的工况也不同。
可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。
开式膨胀水箱将水箱设在系统的最高点，通常接在循环水泵吸水口的回水干管上。
膨胀水箱型式的分类：分开式(高位)和闭式(落地)闭式膨胀水箱容积计算：Vt=Vs(v2/v1-1-3αΔt)/(1-P1/P2)Vt—膨胀水箱容积:m3Vs—系统水总容量:m3v1—低温时水的比容，m3/Kg;v2—高温时水的比容，m3/Kg;α—线性膨胀系数，钢为11.7×10-6℃-1，铜为11.7×10-6℃-1Δt—水系统中最大温差，℃(一般为5)P1—低温时水压力，KpaP2—高温时水压力，KpaP1、P2的确定：P1，箱体静压头+系统顶部的最小压力值P2，运行时最高压力开式膨胀水箱容积计算方法：Vp=αΔtVsVp---膨胀水箱有效容积，m3α---水的体积膨胀系数,α=0.0006,1/℃Δt---系统内最大水温变化值，℃Vs---系统内的总水容量，m3说明：当水箱同时用于采暖和采冷时分别计算，取大值特点：(1)优点：它具有装置简单、安全、少维护、运行费用低、压力稳定、不用电等;可以有效消除系统非正常工况下的超压。
暖通空调系统水泵的使用与选型
暖通空调系统水泵的使用与选型1、冷水泵:在冷水环路中，驱动水进行循环流动的装置。
我们知道，空调房间内的末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷水由于阻力的限制不会自然流动，这就需要水泵驱动冷水进行循环以达到换热的目的。
2、冷却水泵:在冷却水环路中驱动水进行循环流动的装置。
我们知道，冷却水在进入冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。
而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。
外形同冷冻水泵。
3、补水泵:空调补水所用装置，负责将处理后的软化水打入系统中。
外形同上水泵。
常用的水泵有卧式离心泵和立式离心泵，它们都可以用在冷水系统，冷却水系统和补水系统中。
对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。
水泵并联运行情况水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故建议：1）选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的余量。
2）水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过3台。
3）大中型工程应分别设置冷、热水循环泵。
一般，冷水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。
4、水泵流量的计算:1）冷水泵/冷却水泵流量计算公式：L=Q×（1.15~1.2）/（5℃×1.163）式中：Q为制冷主机的制冷量，kW；L为冷水/冷却水泵的流量，m3/h。
2）补给水泵的流量：正常补给水量为系统循环水量的1%～2%，但是选择补给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。
补给水箱的有效容积可按1～1.5h的正常补水量考虑。
5、水泵扬程的确定:1）冷水泵扬程的组成：制冷机组蒸发器水阻力：一般为5~7m H2O；末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7m H2O（具体值可参看产品样本）；回水过滤器，二通调节阀等的阻力：一般为3~5m H2O；分水器、集水器水阻力：一般一个为3m H2O；制冷系统水管路沿程阻力和局部阻力损失：一般为7~10m H2O；综上所述，冷水泵扬程为26~35m H2O，一般为32~36m H2O。
空调定压罐补水泵软化水部分设备计算选型方法
空调定压罐补水泵软化水部分设备计算选型方法一、用户侧系统定压罐：Vc二负荷(KW)：1.163：(45T5)°C=m3(立方米)Vp=a 某 Vc 某△TG=0.0005A T :冷水取 15C 热水取 45CVc:?Vp：定压罐水量二、软化水补水系统：软化水出水能力按系统水量的1%计算。
三、软化水箱：软化水箱容积按系统水量的8〜24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：补水泵的小时流量按系统总水量的 1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
五、冷冻泵的选择暖通水泵的选择：通常选用比转数n在130〜150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1〜1.2倍(单台取1.1,两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程(mH2O)：Hma 某二△P1+^P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2〜0.3,最不利环路较短时K值取0.4〜0.6高飞-设计(912620819)10:46:47冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
设计院暖通空调设备选型
空调系统补水定压计算:东源大厦总建筑面积约：2万平方米。
空调水系统的水容量V C=20000x1.3=26000L1）系统的小时泄漏量取系统水容量的1%。
26000x1%=260L2）系统的小时补水量取系统水容量的2%。
26000x2%=520L3）补水泵启泵压力：P1=68.5米=685KPa压力比取：α=（P1+100）/（P2+100）=0.9；补水泵停泵压力（膨胀水量停止流回补水箱时电磁阀的关闭压力）：P2=[（P1+100）/0.9]-100=773 KPa膨胀水量开始流回补水箱时电磁阀的开启压力：P3＝P2/0.9=773/0.9=856KPa安全阀开启压力：P4＝P3/0.9=856/0.9=950KPa4）补水泵总流量不小于系统水容量的5%：26000x5%=1.3 m3/h选用SLG1x8型补水泵两台，流量1.2m3/h，扬程76.5m，功率1.1kw，一用一备，平时使用1台，初期上水或事故补水时2台水泵同时运行。
5）膨胀水量V P-----系统最大膨胀水量。
V c-----系统水容量。
V P=1.1x[(ρ1-ρ2)/ρ2]x1000xVc＝15.96x26=414.96L≈420L6）软水器选用连续出水型：4T/h。
7）软水箱容积计算：水箱储水容积取30min补水泵流量，由于膨胀水量回收至补水箱，水箱上部预留最大膨胀水量，因此本工程软水箱容量：L=0.6+0.42=1.02T 取软水箱容积为1.2T8）调节容积V t=3min补水泵流量＝0.06 m3气压罐最小总容积：V min=(βxV t)/(1-α)= (1.05x0.06)/(1-0.9)=0.63 m3选择RSN800囊式立式气压罐，罐体直径800mm，高度2310mm，承压1.0MPa，实际总容积V=0.82m3。
采暖系统补水定压计算:本工程采暖计算热负荷为：350kw。
选用采暖热交换机组一台，机组型号为：ZBJJ-S-C-350，机组水容量：1000kg钢制柱型散热器V C=12L，室内机械循环管路V C=6.9L，室外机械循环管路V C=5.2L。
定压补水装置选型方法1
定压补水装置膨胀罐和补水泵详细的选型方法施工说明一、产品介绍：定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。
二、产品工作原理：定压补水装置利用气体的可膨胀性进行工作。
它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。
当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。
当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。
如果这些补水量仍不能满足系统需要水量，水泵启动补水。
水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。
电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。
当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。
三、产品主要特点：1、一次充氮气，可保持长期使用。
2、罐体为密闭装置，气水不相接触，能保证水质不被外界污染。
3、占地面积少，投资省，安装快，操作管理和维修简便。
4、省去建筑物内的高位水箱，节约结构投资。
5、水罐起缓冲作用，可消除对管网的水锤影响。
6、自动控制、运行可靠。
7、调节系统水体由于温度波动而引起的膨胀及收缩──胀缩。
8、使系统某点压力恒定──定压。
9、当系统发生泄漏时向系统补水──补水。
10、周期性的排析溶于水体的气体──排气。
三、产品主要特点：选购定压补水装置的膨胀罐，首先要会计算膨胀罐的膨胀容积，不同型号的定压补水装置所能承受的膨胀容积并不是一样的。
但是所计算的膨胀面积的方法是一样的。
有一个通用的计算公式，里面有不同的参数，也就是不同的因素对定压补水装置膨胀的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

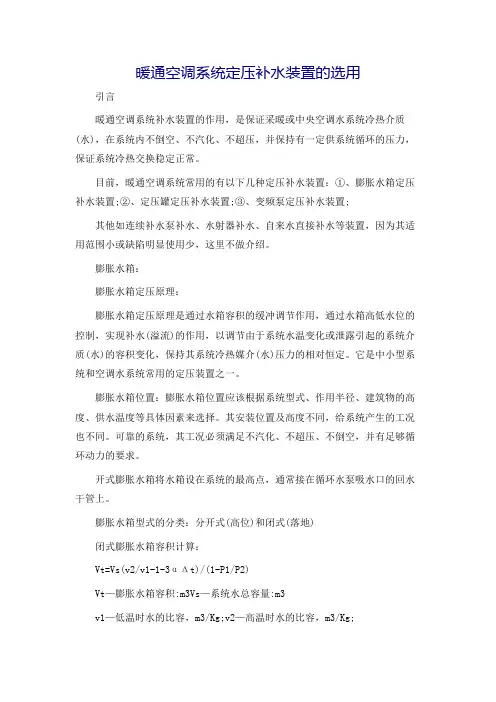

暖通空调系统定压补水装置的选用引言
