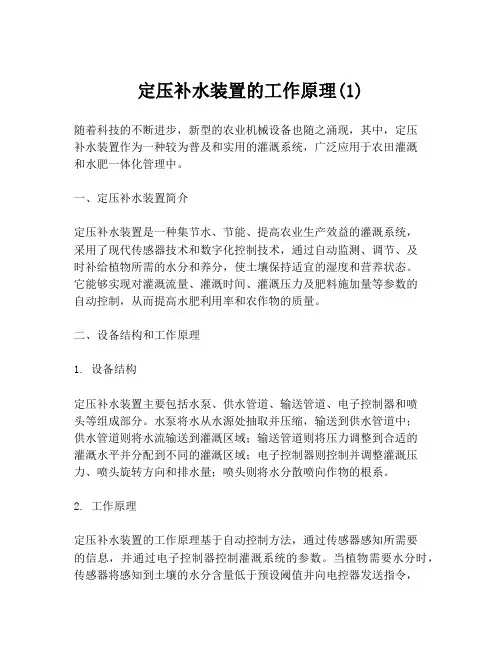

定压补水装置的工作原理(1)

定压补水装置的工作原理(1)

定压补水装置的工作原理(1)随着科技的不断进步,新型的农业机械设备也随之涌现,其中,定压补水装置作为一种较为普及和实用的灌溉系统,广泛应用于农田灌溉和水肥一体化管理中。

一、定压补水装置简介定压补水装置是一种集节水、节能、提高农业生产效益的灌溉系统,采用了现代传感器技术和数字化控制技术,通过自动监测、调节、及时补给植物所需的水分和养分,使土壤保持适宜的湿度和营养状态。

它能够实现对灌溉流量、灌溉时间、灌溉压力及肥料施加量等参数的自动控制,从而提高水肥利用率和农作物的质量。

二、设备结构和工作原理1. 设备结构定压补水装置主要包括水泵、供水管道、输送管道、电子控制器和喷头等组成部分。

水泵将水从水源处抽取并压缩,输送到供水管道中;供水管道则将水流输送到灌溉区域;输送管道则将压力调整到合适的灌溉水平并分配到不同的灌溉区域;电子控制器则控制并调整灌溉压力、喷头旋转方向和排水量;喷头则将水分散喷向作物的根系。

2. 工作原理定压补水装置的工作原理基于自动控制方法,通过传感器感知所需要的信息,并通过电子控制器控制灌溉系统的参数。

当植物需要水分时,传感器将感知到土壤的水分含量低于预设阈值并向电控器发送指令,电控器会自动打开水泵并将压力调整到预设压力水平;由于压力下降,电子控制器会自动开启喷头,并控制灌溉时间和喷头旋转角度,从而实现喷灌作业。

当土壤水分达到预设水平时,传感器感知到,并向电控器发送停止指令,同时接下来的灌溉过程也将被停止。

三、优点和应用范围1. 优点(1)节约水资源,水肥利用率高;(2)能够自动监测和控制土壤湿度,在不同地理区域和不同生长阶段为植物提供适宜的水分和养分;(3)提高农作物的产量和品质;(4)操作简单,节省人工和能源成本。

2. 应用范围定压补水装置适用于农田、果园、蔬菜园和花卉园等灌溉领域,能够适应不同的土壤类型和喷灌区域,是农业现代化和可持续发展的重要组成部分。

总之,定压补水装置在节约资源、提高效率、改善环境和优化农业生产方面拥有强大的优势,它的广泛应用将促进农业的发展和农民的收入水平的提高。

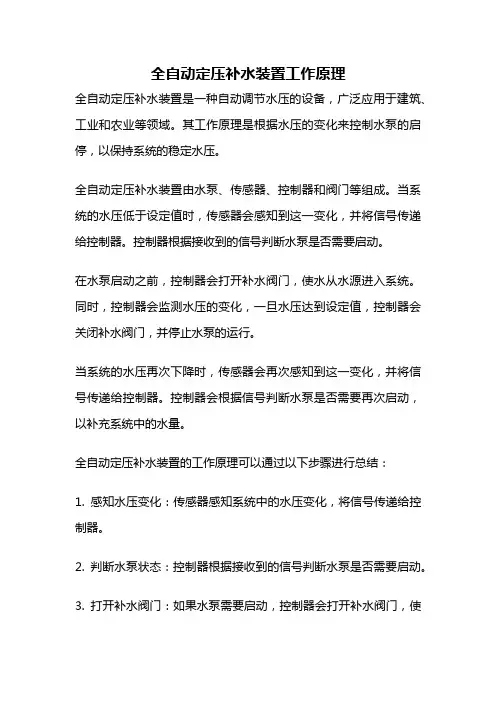

全自动定压补水装置工作原理

全自动定压补水装置工作原理

全自动定压补水装置工作原理全自动定压补水装置是一种自动调节水压的设备,广泛应用于建筑、工业和农业等领域。

其工作原理是根据水压的变化来控制水泵的启停,以保持系统的稳定水压。

全自动定压补水装置由水泵、传感器、控制器和阀门等组成。

当系统的水压低于设定值时,传感器会感知到这一变化,并将信号传递给控制器。

控制器根据接收到的信号判断水泵是否需要启动。

在水泵启动之前,控制器会打开补水阀门,使水从水源进入系统。

同时,控制器会监测水压的变化,一旦水压达到设定值,控制器会关闭补水阀门,并停止水泵的运行。

当系统的水压再次下降时,传感器会再次感知到这一变化,并将信号传递给控制器。

控制器会根据信号判断水泵是否需要再次启动,以补充系统中的水量。

全自动定压补水装置的工作原理可以通过以下步骤进行总结:1. 感知水压变化:传感器感知系统中的水压变化,将信号传递给控制器。

2. 判断水泵状态:控制器根据接收到的信号判断水泵是否需要启动。

3. 打开补水阀门:如果水泵需要启动,控制器会打开补水阀门,使水从水源进入系统。

4. 监测水压变化:控制器会持续监测系统中的水压变化,一旦水压达到设定值,控制器会关闭补水阀门。

5. 停止水泵运行:当补水阀门关闭后,控制器会停止水泵的运行,以避免系统水压过高。

通过以上的工作原理,全自动定压补水装置可以实现对系统水压的自动调节,保持系统的稳定运行。

它具有调节范围广、响应迅速、操作简单等优点,成为许多领域中不可或缺的设备。

全自动定压补水装置通过感知水压变化、判断水泵状态、控制补水阀门和监测水压变化等步骤,实现对系统水压的自动调节。

其工作原理简单而有效,能够确保系统的稳定运行,为各行各业提供了便利和保障。

定压补水装置的工作原理

定压补水装置的工作原理

定压补水装置的工作原理定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头,采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。

初始运行时首先启动补水泵向系统及气压罐内的水室中充水,系统充满后多余的水被挤进胶囊内。

因为水的不可压缩性,随着水量的不断增加,水室的体积也不断的扩大而压缩气室,罐内的压力也不断的升高。

润田定压补水装置当压力达到设计压力时,通过压力控制器使补水泵关闭。

当系统内的水受热膨胀使系统压力升高超过设计压力时,多余的水通过安全阀排至补水箱循环使用,当系统中的水由于泄露或温度下降而体积缩小,系统压力降低时,胶囊中的水被不断压入管网补充系统的压降损失,当系统压力至设计允许的最低压力时,通过压力控制器使补水泵重新启动向管网及气压罐内补水,如此周而复始。

特点:1.结构紧凑,工艺先进,性能优越,自动化程度高;2.占地面积小,基建投资省,有利于防震,给建筑设计和施工带来诸多方便;3.安装方便;现场仅需接好进出水口和电源就可,简单快捷;4、双泵:一用一备,运行安全可靠,当一台故障时,另一台自动启动5.智能化程度高,可全自动运行,无需人工管理,并可和楼宇自控系统连接。

产品用途●用于生产、消防、生活系统加压供水,一般称之为囊式自动给水装置。

●用于采暖、空调系统中作为稳压膨胀补水设备使用,一般称之为囊式落地式膨胀水箱。

定压补水装置工作原理:定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头,采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。

初始运行时首先启动补水泵向系统及气压罐内的水室中充水,系统充满后多余的水被挤进胶囊内。

因为水的不可压缩性,随着水量的不断增加,水室的体积也不断的扩大而压缩气室,罐内的压力也不断的升高。

当压力达到设计压力时,通过压力控制器使补水泵关闭。

当系统内的水受热膨胀使系统压力升高超过设计压力时,多余的水通过安全阀排至补水箱循环使用,当系统中的水由于泄露或温度下降而体积缩小,系统压力降低时,胶囊中的水被不断压入管网补充系统的压降损失,当系统压力至设计允许的最低压力时,通过压力控制器使补水泵重新启动向管网及气压罐内补水,如此周而复始。

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法根本功能本定压装置完全具备常用高位设置的膨胀箱水的三项根本功能:( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供给系统装置特点( 1 ) 定压补水装置配有微处理机,控制功能多。

精度高,定压点控制精度可达Δ P =±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整:定压值Pd ──如建筑加层6m ,只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …;冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。

反之夏季设定在高位;( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 %──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅30 %,即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳,挠曲疲劳试验达45 万次,允许持续温度70 ℃以下,短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。

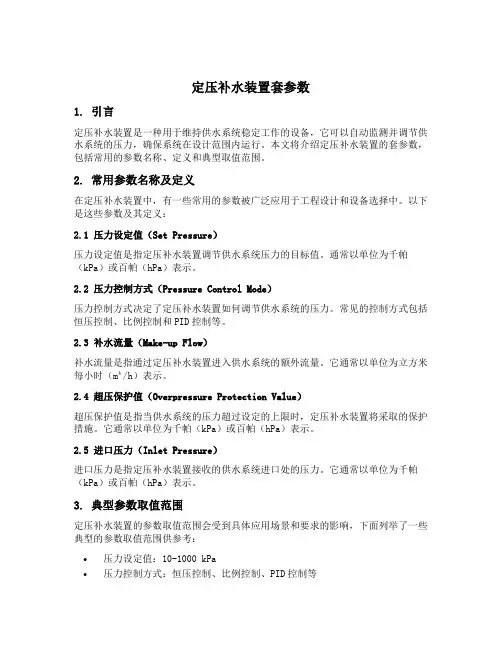

定压补水装置套参数

定压补水装置套参数

定压补水装置套参数1. 引言定压补水装置是一种用于维持供水系统稳定工作的设备,它可以自动监测并调节供水系统的压力,确保系统在设计范围内运行。

本文将介绍定压补水装置的套参数,包括常用的参数名称、定义和典型取值范围。

2. 常用参数名称及定义在定压补水装置中,有一些常用的参数被广泛应用于工程设计和设备选择中。

以下是这些参数及其定义:2.1 压力设定值(Set Pressure)压力设定值是指定压补水装置调节供水系统压力的目标值。

通常以单位为千帕(kPa)或百帕(hPa)表示。

2.2 压力控制方式(Pressure Control Mode)压力控制方式决定了定压补水装置如何调节供水系统的压力。

常见的控制方式包括恒压控制、比例控制和PID控制等。

2.3 补水流量(Make-up Flow)补水流量是指通过定压补水装置进入供水系统的额外流量。

它通常以单位为立方米每小时(m³/h)表示。

2.4 超压保护值(Overpressure Protection Value)超压保护值是指当供水系统的压力超过设定的上限时,定压补水装置将采取的保护措施。

它通常以单位为千帕(kPa)或百帕(hPa)表示。

2.5 进口压力(Inlet Pressure)进口压力是指定压补水装置接收的供水系统进口处的压力。

它通常以单位为千帕(kPa)或百帕(hPa)表示。

3. 典型参数取值范围定压补水装置的参数取值范围会受到具体应用场景和要求的影响,下面列举了一些典型的参数取值范围供参考:•压力设定值:10-1000 kPa•压力控制方式:恒压控制、比例控制、PID控制等•补水流量:1-100 m³/h•超压保护值:110-150% 压力设定值•进口压力:0.1-1 MPa需要注意的是,实际工程设计中还需根据具体情况进行综合考虑和调整,确保参数取值与实际需求相匹配。

4. 参数选择与设备配置在选择定压补水装置的参数时,需要综合考虑供水系统的特点、运行条件和性能要求等因素。

定压补水装置产品原理结构图

定压补水装置产品原理结构图

囊式膨胀定压罐主要罐体、供水胶囊、进(出)水口、充气装置、压力表、排气阀等组成。

供水胶囊采用纯天然无毒橡胶制成,具有良好的韧性和伸缩性能,它与进水口相通,并且形成一个密闭的腔室将水与外部钢罐内壁完全隔绝,胶囊和钢罐内壁之间充有氮气,具有很强的化学惰性及比热容大等优点。

囊式定压罐主要利用气体的可压缩性,对系统由于温度变化引起的水体积增大或减少进行吸纳或补充作用。

当系统温度增高时,水体积增大,这时系统压力大于罐内气体压力,部分水会被压入罐内的胶囊里,直到罐内气体的压力与系统压力达到平衡。

当系统温度降低时,水体积变小,这时罐内气体压力大于系统压力,部分水会被压回系统,起到对系统补充水量的作用。

囊式定压罐通常与外部的控制箱,补水泵及电接点压力表等,连接形成机组,根据系统的最低需要压力及最高运行工作压力设定工作状态,性能特点和应用范围
性能特点:
1、一次充气可保持长久使用;
2、罐体为密闭装置,气水不接触,保证水质不受外界污染;
3、占地面积少、安装快、投资省、操作维修方便;
4、可取代生活、消防及采暖、空调用的高位水箱及水塔,有利于建筑美观和结构抗震,降低建筑的造价;
5、能自动消除管网中的水锤及噪音;
6、在热水采暖及空调系统中起膨胀水箱和自动补水作用;
应用范围:
1、工业与民用建筑的生产、生活及消防给水系统;
2、热水供应系统、热水采暖系统中作落地膨胀水箱;
3、作为高层建筑给水系统中水锤噪音消除设备;
4、农村自来水的理想设备、建筑施工、流动作业中临时供水设备;。

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法一、定压补水装置的工作原理:1.传感器:传感器通常安装在系统的进水管道上,用于检测管道中的压力。

当压力低于设定值时,传感器会发送信号给控制器。

2.控制器:控制器是整个定压补水装置的核心部件,负责接收传感器的信号,并通过控制水泵的工作来补水和调节压力。

一般来说,控制器具有设定压力、显示压力和控制水泵工作等功能。

3.水泵:水泵是将水从供水管道中抽出并送入加压罐的装置。

水泵的工作由控制器控制,当控制器接收到传感器信号后,会启动水泵以补充水量并提高管道压力。

4.加压罐:加压罐是一个密闭的容器,用于储存水和保持系统的压力稳定。

当水泵工作时,加压罐会自动向管道中注入水,提高系统的压力。

当管道中压力达到设定值时,加压罐会停止注水。

二、定压补水装置的调节方法:1.设定压力:在定压补水装置的控制器上设定所需的压力值。

这个压力值应根据实际需求来确定,一般要考虑到供水系统的运行特点和水量的需求。

2.调节压力:根据实际情况,通过控制器上的调节按钮,逐渐调整设定压力值。

在调节的过程中,需要注意观察管道压力的变化,并及时调整设定压力值,直到满足要求为止。

3.维护保养:定压补水装置需要定期进行维护保养,以保证其正常工作。

包括定期清洁水泵和加压罐,检查传感器的工作状态,保持控制器的稳定。

此外,还要定期检查系统中的水量和压力,以及检查水泵和加压罐的工作情况。

总结起来,定压补水装置的工作原理是通过传感器检测压力信号,并通过控制器控制水泵的工作来补水和调节压力,加压罐则用于储存水和保持系统的压力稳定。

调节方法主要包括设定压力、调节压力和维护保养等步骤,通过适当的调节和维护,可以确保供水系统中的压力恒定,并补足系统中的水量。

定压补水装置使用说明书

定压补水装置使用说明书

定压补水装置使用说明书
一、产品概述
定压补水装置是一种用于水系统中自动补水的设备,该装置能够根据系统内水压变化自动调节补水量,保持系统压力的稳定性,适用于各种住宅、商业建筑、工业设施等水系统。

二、使用方法
1.安装定压补水装置前,请务必仔细阅读产品说明书,并按照说明书中的要求进行安装。

2.安装前请确认水系统的压力,以确保定压补水装置工作时能够保持系统内的水压稳定。

3.安装时,应在进水管道上安装补水阀门,并连接定压补水装置的进口管道,确保补水阀门开启状态。

4.将定压补水装置的出口管道与水系统的回水管道连接,确保连接牢固,无漏水现象。

5.启动定压补水装置后,设定补水压力值,并按照说明书中的操作方
法进行设定。

6.设定完成后,定压补水装置将自动监测水系统内的水压变化,并自动调节补水量,以保持系统内的水压稳定。

三、注意事项
1.安装时,请务必按照产品说明书中的要求进行操作,确保安装正确无误。

2.使用前,请检查定压补水装置的管道连接是否牢固,以及阀门是否开启。

3.使用过程中,请定期清洗定压补水装置内的滤网,以保证产品正常运转。

4.在维修或更换定压补水装置时,请先关闭补水阀门,并切断电源,以确保操作安全。

5.定期进行维护和保养,如有异常情况请及时联系专业维修人员进行处理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
L1 为最低液位;L2 为低液位;L3 为高液位;L4 为最高 液位;(在自动情况下,当水位低于 L1 时,水泵会被强 制停止;水位低于 L2 时,补水阀开启,至 L3 时停止; 水位高于 L4 时,停止往常压罐内泄水或补水并报警)。 “▼”进入下一页画面 14。“▲”返回上一页。
画面 14 画面 15 画面 16
所需安装空间:
(1)防冻、通风良好,温度大于 0℃,小于 45℃的室内空间; (2)水平放置,地面有足够的承重能力和排水设施; (3)标准电气连接为 380/50Hz,三相五线制。
5、安装“TP”控制单元
控制单元上的罐体接管正对罐体。
用膨胀螺丝将控制单元固定在地面上; 当安装固定控制单元时,要确定保留有足够的距离来安装阀门和连接管线; 安全阀口与罐子排污阀必须加接导流管路,以免受到流出介质的伤害; 设备周围必须布有排水沟; 系统打压冲洗过程中,必须保持设备阀门处于关闭状态; 设备四周建议保留不小于 75cm 的检修空间。
T1 为水泵启、停延迟时间;T2 为泄压电磁阀启、停延迟 时间;T3 为间隙定压时间;T4 为间隙排气时间。“▼” 进入下一页画面 15。“▲”返回上一页。
T5 为后续定压时间;T6 为后续排气时间;T7 为 1#水泵 最大运行时间;T8 为 2#水泵最大运行时间;“▼”进入 下一页画面 16。“▲”返回上一页。
五、设备维护--------------------------------------------------------13
‐1‐
一、简述
1、概述
TP 自动定压补水装置适用于任何供暖和制冷系统,TP 自动定压补水装置由控制 单元、常压隔膜罐两大部分组成。该系列定压装置具有三种出色的功能:
1)能够非常精确地控制系统压力; 2)能够自动补水; 3)能够排除溶解在水中的气体。
1、操作面板: ‐5‐
信息行 显示当前程序及信息
常压罐水位显示 显示当前水位百分比
压力显示 显示当前系统压力
停止
启动及报警复 位
返回主页面及 参数设置返回
历史报警记录
返回系统模式 页面
进入状态监视 页面
设置确认 方向功能按钮 参数设置
2、开机显示画面:
画面 1
3、中文模式:
画面 2
通电开机后,在控制界面上选择适合的语言,按“◀” 进入画面2中文模式画面,“▶”进入画面24英文模式 画面。
画面 18
Байду номын сангаас
按“◀”进入 1#水泵选择画面 19,“▶”进入 2#水泵选 择画面 20,“▼”进入双泵轮换选择画面 21,“▲”返回 上一页。
‐8‐
画面 19
画面 20
画面 21
(5)、监视画面:
画面 22
画面 23
二、安装-------------------------------------------------------------3 1、基本安全说明------------------------------------------------------3 2、安装示意‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐4 3、检验货物----------------------------------------------------------4 4、安装位置----------------------------------------------------------5 5、安装“TP”控制单元------------------------------------------------5 6、安装 TU 或 TG 罐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐5
补压管线 系统压力过低由水泵启动吸取常压罐中水源提供给系统,进行补压。
二、安装
1、基本安全说明
TP是一个由泵与电磁阀控制的定压、常压排气及自动补水的设备,主要由控制单元 和一个或几个‘常压罐’组成。任何修改控制单元以及罐体的操作都是不允许的,例如 焊接或私拉电线等。检测和维修操作只能由经过培训的专业人员进行。当更换零件部件 时,只能采用原装配件。
控制单元
罐壁与隔膜 之间的空气 与大气相通
常压罐
波纹管连接
‐2‐
2、控制单元管路图
泄压管线 接系统回水 主管道 DN25
补水管线 接自来水管 线 DN25
连接常压罐 DN25
补压管线
接系统回水 主管道 DN25
补水管线 常压罐中水量过低由补水管线提供水通过金属软管补给常压罐。
泄压管线 系统水压过高由泄压管线泄水通过金属软管进入常压罐释放出气体。
2、安装示意
3、检验货物 注意:收到货物后,请立即根据货物交接单检查货物是否齐全和是否损坏!运 输损坏必须立即报告!
‐4‐
主要的操作单元
“TP” 纸箱中
控制单元 TU 基本罐 连接软管
固定在铲板上 有外包装
连接软管及其他附件置于单独的
4、安装位置
确认安装位置,控制单元、TU 基本罐和续列罐都必须安装在同一水平位置上。
按“F1”手动启动 1#水泵,“F2”手动停止 1#水泵,“▼” 进入 2#水泵手动画面 5。“▲”返回上一页。
按“F1”手动启动 2#水泵,“F2”手动停止 2#水泵,“▼” 进入泄压电磁阀手动画面 6。“▲”返回上一页。
按“F1”手动启动泄压电磁阀,“F2”手动停止泄压电磁 阀,“▼”进入补水电磁阀手动画面 7。“▲”返回上一 页。
按“F1”手动启动补水电磁阀,“F2”手动停止补水电磁 阀。“▲”返回上一页。
按“◀”进入画面 9 定压补水,“▶”进入画面 10 常压 间隙排气,“▼”进入画面 11 常压后续排气,“▲”返回 上一级。
按“F1”启动定压补水模式,“F2”停止定压补水模式, “▲”返回上一级画面 8。
按“F1”启动常压间隙排气模式,“F2”停止常压间隙排 气模式,“▲”返回上一级画面 8。
按“◀”进入手动模式画面 3,“▶”进入自动模式画面 8,“▼”进入参数设定画面 12,“F3”进入历史报警记 录画面。
‐6‐
(1)、手动模式画面:
画面 3 画面 4 画面 5 画面 6 画面 7
(2)、自动模式画面:
画面 8 画面 9 画面 10
按“F1”启动手动模式,“F2”停止手动模式,“▼”进 入 1#水泵手动画面 4。“▲”返回上一级。
四、运行------------------------------------------------------------12 1、首次运行操作-----------------------------------------------------12 2、运行-------------------------------------------------------------12
安装时,必须考虑定压罐装满水时的重量,确保安装位置有足够的负荷能力。必须 提供下水道用来排水,如果需要,必要时需配备冷水混合物进行降温。
‐3‐
在热水系统中,‘TP’系统附近的热发生器必须提供异个警士标致,防止过高的表 面温度危及人员的安全。我们推荐给‘定压罐’提供合适的保温罩。热的系统工作时一 定要小心。水是滚烫的,尤其是连接装置流出的水。以及与泵的连接螺丝、排气指示器 接触时都有被烫伤的危险。 无视安全说明,可能会导致身边损坏,危机人员安全和影响操作。对于违反操作规章引 起的后果,我们不负任何法律责任。
‐7‐
画面 11
按“F1”启动常压后续排气模式,“F2”停止常压后续排 气模式,“▲”返回上一级画面 8。
(3)、参数设定模式画面:
画面 12 画面 13
P0 为定压值;P1 为下限值;P2 为上限值,即系统的定压 范围为(P0-P1,P0+P2);P3、P4 为系统的压力小、大报 警范围。按“SET”进入设定,按“ENT”确认。按“ESC” 退出设定,“▼”进入下一页画面 13。“▲”返回上一级。
纽曼泰克
TP 自动定压补水装置 安装、维护操作说明书
目录
目录----------------------------------------------------------------1
一、简述-------------------------------------------------------------2 1、概述--------------------------------------------------------------2 2、控制单元管路图----------------------------------------------------3
三、液晶屏操作‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐5 1、操作面板----------------------------------------------------------5 2、开机显示画面------------------------------------------------------6 3、中文模式----------------------------------------------------------6
(1)手动模式----------------------------------------------------7 (2)自动模式----------------------------------------------------7 (3)参数设定模式------------------------------------------------8 (4)水泵选择模式------------------------------------------------8 (5)监视画面----------------------------------------------------9 4、英文模式---------------------------------------------------------9 (1)手动模式---------------------------------------------------9 (2)自动模式---------------------------------------------------10 (3)参数设定模式-----------------------------------------------10 (4)水泵选择模式-----------------------------------------------11 (5)监视画面---------------------------------------------------12
