承重方案和静力计算方案
砌体结构设计计算
一、结构平面布置1、该楼结构平面布置图如图1所示：2、确定板、支撑梁的截面尺寸①板厚：双向板板厚：h=3900/50=78㎜，选取h=100㎜②支撑梁：截面高度：h=（1/10~1/15）L0=（1/10~1/15）×6600=（660~440）㎜，取h=500㎜截面宽度：b=（1/2~1/3）h=（1/2~1/3）×500=(250~167)㎜取b=250㎜其中，梁伸入墙240mm。
墙厚240mm。
另，构造柱的设置：构造柱的设置见图。
除此以外，构造柱的根部与地圈梁连接，不再另设基础。
在柱的上下端500mm 范围内加密箍筋为φ6@150。
圈梁设置：各层、屋面均设置圈梁，外纵墙和内纵墙也做圈梁。
二、结构内力的计算（一）双向板楼盖的计算1、板恒荷载，活荷载的计算：30mm厚水磨石地面：0.65KN/㎡20mm厚混合砂浆抹灰：0.02×17KN/㎡=0.34 KN/㎡100mm厚钢筋混凝土：0.1×25 KN/㎡=2.5 KN/㎡故g k=0.65+0.34+2.5 KN/㎡=3.49 KN/㎡则恒荷载设计值：g=1.2×3.49 KN/㎡=4.19 KN/㎡教室活荷载设计值：q1=1.4×2.0KN/㎡=2.8 KN/㎡走廊、楼梯、厕所活荷载设计值：q2=1.4×2.5 KN/㎡=3.5 KN/㎡由于取1米板带为计算单位，则教室板活荷载设计值为：g+q1=4.19+2.8=6.99 KN/㎡走廊、楼梯、厕所的板活荷载设计值为：g+q2=4.19＋3.5=7.69 KN/㎡2、梁恒荷载、活荷载的计算①：L1梁荷载设计值：恒荷载设计值g：由板传来: 4.19×3.90mkN/=16.34mkN/梁自重: 1.2×0.25×(0.5-0.1)×25mkN/=3.00mkN/梁侧抹灰: 1.2×0.02×(0.5-0.1)×2×17kn/m=0.33mkN/所以恒荷载设计值：g=16.34+3.00+0.33=19.67mkN/活荷载设计值q：由板传来： q=1.4×2.0×3.90mkN/=10.92mkN/则p=g+q=30.59mkN/②L2梁荷载设计值：恒荷载设计值g：由板传来: 4.19×3.60mkN/=15.08mkN/梁自重: 1.2×0.25×(0.5-0.1)×25mkN/=3.00mkN/梁侧抹灰: 1.2×0.02×(0.5-0.1)×2×17kn/m=0.33mkN/恒荷载设计值：g=15.08+3.00+0.33=18.14mkN/活荷载设计值q：由板传来： q=1.4×2.0×3.60m kN /=10.08m kN / 则p=g+q=28.22m kN / 3、双向板的内力计算（1）B1是两邻边固定、两邻边简支的板 长边与短边之比269.13900660012<==l l ，按双向板计算。
砌体结构设计第五章课后答案
砌体结构设计第五章课后答案五章材料的不同分为:砖砌体;砌块砌体和石砌体三类。
15.2砌体结构有哪些优缺点?P314答:1）砌体结构的主要优点:1.就地取材，造价低;2.运输和施工简便3.耐久性和耐火性好:4.保温思考题15.1 什么是砌体结构?砌体按所采用材料的不同可以分为哪几类答:由块体和砂浆砌筑而成的受力结构，称为砌体结构，是砖砌体、砌块砌体和石砌体结构的统称。
砌体按、隔热、隔声性能好。
2)砌体结构的主要缺点:1.强度低，特别是抗拉、抗剪和抗弯强度很低;2.自重大;3.整体性差;4.抗震性能差:5.手工操作;6.采用黏土砖会侵占大量农田3)砌体结构正在向轻质高强、约束砌体、利用工业废料和工业化生产等方向发展。
15.3怎样确定块体材料和砂浆的等级?P317答:块体和砂浆的选择主要应满足强度和耐久性的要求，同时也要考虑因地制宜和就地取材，对建筑物的要求以及工作环境(是否处于水下或地下潮湿环境中，有无侵蚀性的液体或气体的作用)等因素:对强度《砌体规范》规定:5层或以上的房屋建筑的墙，以及受振动或高层大于6m的墙、柱所用的最低强度等级:1）砖采用MU10;2)砌体采用MU7.5;石材采用MU30;6）砂浆强度采用M5。
15.4 选用的材料应注意哪些问题?块体和砂浆的选择主要应满足强度和耐久性的要求15.5简述砌体受压过程及其破坏特征?P320 答:1）砌体受压的过程: 1.未裂阶段当荷载小于50%-70%破坏荷载时，压应力与压应变近似为线性关系，砌体没有裂缝;2.裂缝阶段当荷载达到了50%-70%破坏荷载时，在单个块体内出现竖向裂缝，试件就进入了裂缝阶段，这时停止加载，裂缝就停止发展。
继续加载，单块的裂缝增多，并且开始贯穿。
这时如果停止加载，裂缝仍将继续发展;3.破坏阶段当荷载增大到80%-90%破坏荷载时，砌体上已形成几条上下连续贯通的裂缝，试件就进入破坏阶段，这时的裂缝已把砌体分成1/2块体的小立柱,砌体外鼓,最后由于个别块体被压碎或小立柱失稳而破坏。

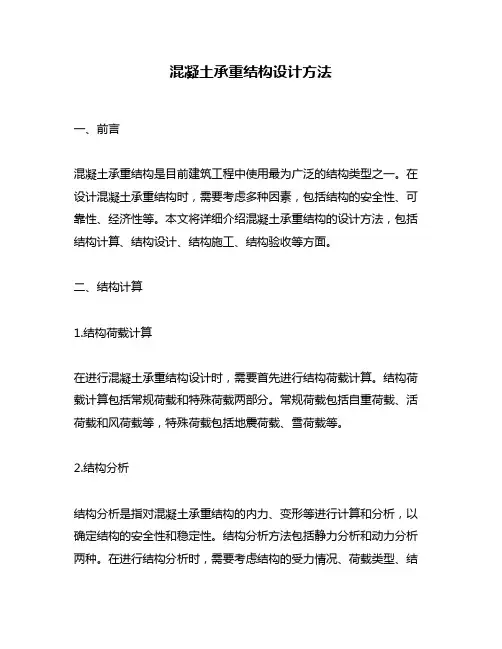

混凝土承重结构设计方法
混凝土承重结构设计方法一、前言混凝土承重结构是目前建筑工程中使用最为广泛的结构类型之一。
在设计混凝土承重结构时，需要考虑多种因素，包括结构的安全性、可靠性、经济性等。
本文将详细介绍混凝土承重结构的设计方法，包括结构计算、结构设计、结构施工、结构验收等方面。
二、结构计算1.结构荷载计算在进行混凝土承重结构设计时，需要首先进行结构荷载计算。
结构荷载计算包括常规荷载和特殊荷载两部分。
常规荷载包括自重荷载、活荷载和风荷载等，特殊荷载包括地震荷载、雪荷载等。
2.结构分析结构分析是指对混凝土承重结构的内力、变形等进行计算和分析，以确定结构的安全性和稳定性。
结构分析方法包括静力分析和动力分析两种。
在进行结构分析时，需要考虑结构的受力情况、荷载类型、结构形式等因素。
3.结构设计在进行混凝土承重结构设计时，需要根据结构荷载计算和结构分析结果，确定结构的尺寸、材料、构造形式等。
结构设计包括结构布局设计、结构尺寸设计、结构受力构造设计等。
三、结构设计1.结构布局设计结构布局设计是指对混凝土承重结构的整体布局进行设计。
在进行结构布局设计时，需要考虑结构的使用功能、结构形式、结构荷载等因素。
结构布局设计的目的是确定结构的整体形式和尺寸。
2.结构尺寸设计结构尺寸设计是指对混凝土承重结构各构件的截面尺寸进行设计。
在进行结构尺寸设计时，需要考虑结构的受力情况、材料强度等因素。
结构尺寸设计的目的是确定各构件的几何尺寸和材料用量。
3.结构受力构造设计结构受力构造设计是指对混凝土承重结构的受力构造进行设计。
在进行结构受力构造设计时，需要考虑结构的受力情况、构造形式等因素。
结构受力构造设计的目的是确定结构的受力构造形式和构造材料。
四、结构施工1.施工方案设计在进行混凝土承重结构施工时，需要制定详细的施工方案。
施工方案设计包括施工程序、施工方法、施工工艺等方面。
在进行施工方案设计时，需要考虑结构的施工难度、施工时间、施工成本等因素。
2.施工质量控制在进行混凝土承重结构施工时，需要进行严格的质量控制。
课程设计任务1
砌体结构课程设计一、设计资料某五层砖混结构办公楼其平面、剖面如图。
图中梁L-1截面为b c×h c=200×550mm2,梁端伸入墙内240mm，一层纵墙为370mm，2~5层纵墙厚240mm，横墙厚均为240mm。
墙体拟采用双面粉刷并采用MU10实心烧结粘土砖，1、2层采用M10混合砂浆砌筑；3、4、5层采用M7.5混合砂浆砌筑。
根据地质资料表明，地下水位标高为-0.950m，基础底面标高为-0.195m，此处的地基承载力为150MPa。
该地区的基本风压值为W0＝0.55kN/m2。
二、设计要求1、确定房屋的结构承重方案；2、确定房屋的静力计算方案；3、熟练掌握各种方案多层房屋墙体设计及墙、柱高厚比验算方法；4、熟悉梁端下砌体的局部受压承载力验算；5、熟悉过梁、挑梁的设计计算；6、掌握墙体设计中的构造要求，确定构造柱和圈梁的布置；7、熟悉基础结构设计；8、掌握绘制结构施工图。
三、设计期限：两周四、参考资料1.建筑结构荷载规范（GB 50009-2001）2.砌体结构设计规范（GB 50003-2001）3.砌体结构砌体结构课程设计一、设计资料某高校一四层砖混结构教学楼，其平面图如图所示，内外墙均为240mm厚，墙体拟采用MU10烧结多扎砖，一、二层采用M10混合砂浆，三、四层采用M7．5混合砂浆砌筑，室内外高差为450mm，基础埋深为800mm，拟定除底层层高为3．9m外，其余各层层高均为3．3m，窗台高为900mm，窗高为2m，墙面及梁侧抹灰均为20mm。
楼面做法为：①35厚水磨石面层；⑦120厚混凝土空心板；③15厚混合砂浆天棚抹灰。
屋面的做法为：①防水层；②20厚水泥砂浆找平层；③150厚水泥珍珠岩保温找坡层；④隔气层；⑤20厚水泥砂浆找平层；⑥120厚混凝土空心扳；⑦15厚混合砂浆天棚抹灰。
根据地质资料表明，地下水位标高为-0.950m，基础底面标高为-0.195m，此处的地基承载力为150MPa。
《建筑力学与结构基础知识》教学大纲
《建筑力学与结构基础知识》教学大纲第一部分大纲说明一、课程的性质、教学目的、任务和教学基本要求1.课程的性质、教学目的《建筑力学与结构基础知识》是建筑经济管理、村镇建设、建筑装饰、物业管理等专业的技术基础课。
它主要介绍建筑力学和建筑结构的基本知识, 以及结构施工图的识读方法, 为学习后续课程奠定基础。
2.教学任务本课程的教学任务是：使学生领会必要的力学概念, 掌握简单静定结构的内力计算方法, 了解常见结构的内力分布特点；掌握钢筋混凝土基本构件承载力的计算方法, 熟悉钢筋混凝土结构、砌体结构、钢结构的主要构造要求, 能理解建筑工程中的一般结构问题；明确结构施工图的内容, 掌握结构施工图的识读方法, 能识读结构施工图。
3.教学基本要求（1）平面力系和简单静定结构的内力是力学部分的重点, 教学中应讲练结合, 并安排适量的课外练习；（2）构造要求是结构部分的重点, 同时也是难点, 教学中应从结构、构件的受力特点入手, 着重讲清内力分布与构造的关系, 以便学生理解, 切忌死记硬背；（3）抗震构造措施分散安排在相应章节讲授, 教学中应注意与非抗震构造的比较, 以利学生掌握；（4）结构施工图部分是本课程的落脚点, 应结合施工图讲解, 并应使学生识读混合结构、钢筋混凝土框架结构和钢屋盖施工图各一套；（5）结构标准图是一个重要内容, 各教学班应结合本地区实际加强教学。
二、本课程与相关课程的衔接、配合关系本课程包括两大部分: 即建筑力学和建筑结构基础知识。
在学习建筑力学时, 以数学、物理等课程为基础。
同时, 建筑力学部分的知识又是学习建筑结构部分的重要基础知识, 若前部分力学知识学不好, 将会给后部分的学习带来困难。
另外, 本课程又以《建筑识图与构造》为基础, 并与之相配合, 利用识图和构造知识正确识读结构施工图。
同时又为《建筑工程预算》等专业课程的学习打下基础。
因此, 教学过程应注意各课程之间的衔接和配合。
三、教学方法和教学形式的建议1.教学方法本课程是一门理论性和实践性都很强的课程。
砼结构及砌体结构复习题及参考答案
中南大学网络教育课程考试复习题及参考答案砼结构及砌体结构一、填空题：1.单层工业厂房的四个结构组成部分中，是厂房的基本承重结构。
2.现行《荷载规范》规定，对一层吊车的多跨厂房的每个排架，吊车竖向荷载的计算一般按不宜多于台吊车考虑，而吊车横向水平荷载的计算则按不宜多于台吊车考虑，同时应考虑多台吊车的荷载折减系数。
3.钢筋混凝土塑性铰的转动能力与截面相对受压区高度ξ有关，当ξ增大时转动能力，故考虑塑性内力重分布设计连续梁、板时，应满足ξ。
4.无梁楼盖在计算时可以按照和两种方法计算。
5.用D值法计算水平荷载作用下的多层框架时，若某层柱的上层柱变高，则该层柱的反弯点向移；若上层横梁线刚度增大，则该层柱的反弯点向移。
6.在混合结构房屋中,对受压构件进行高厚比验算的目的是。
对带壁柱的砖墙要分别进行和的高厚比验算。
7.和钢筋混凝土结构一样，砌体结构设计时采用的设计方法是的设计方法。
8.在砖混结构中，圈梁的作用是增强，并减轻和的不利影响9.混凝土楼盖按结构型式可分为肋梁楼盖、、和等型式。
10.设计现浇单向肋梁楼盖中的纵向配筋时，跨中截面按形截面考虑，支座截面按形截面考虑。
11.工程中常用的现浇楼梯根据受力特点可分为、、折板悬挑楼梯和螺旋式楼梯等。
12.单层工业厂房的四个结构组成部分中，是厂房的基本承重结构13.单层工业厂房钢筋混凝土排架柱牛腿的计算简图可以简化为以为拉杆，为压杆的三角形桁架；其设计内容包括和两个方面。
14.在采用分层法近似计算竖向荷载作用下框架内力时，为了修正在分层计算简图中假定上、下柱的远端为固定端所引起的误差，应将除底层柱外的其它各柱的线刚度乘以折减系数，并取其传递系数为。
15.混合结构房屋的承重体系是按来划分，而静力计算方案则根据和来划分，其中横墙承重体系的房屋一般属于方案房屋。
16.混合结构房屋中受压构件进行高厚比验算的目的是，对于带壁柱的砖墙应分别进行和的高厚比验算。
17.按弹性理论计算单向板肋梁楼盖的内力时，其杆件的简化包括梁、板和两个方面的简化18.当采用弹性薄板理论进行现浇双向板肋梁楼盖某区格板跨中最大正弯矩和支座最大负弯矩计算时，其活荷载的最不利布置方式分别为和。
轻钢龙骨隔墙承重计算
轻钢龙骨隔墙承重计算全文共四篇示例，供读者参考第一篇示例：轻钢龙骨隔墙是一种常用于建筑物内部分隔房间的建筑材料，其具有轻便、快捷、经济等优点，因此被广泛应用于各类建筑工程中。
在进行轻钢龙骨隔墙的设计和施工时，承重计算是非常重要的一步，只有通过合理的计算和设计，才能确保隔墙能够承受相应的荷载，达到安全可靠的效果。
轻钢龙骨隔墙的承重计算主要涉及到龙骨的选材、尺寸和间距等因素。
首先需要确定隔墙所需承受的荷载，包括垂直荷载（如自重、装饰材料重量等）和水平荷载（如风荷载、地震荷载等）。
根据设计要求和实际情况，确定隔墙所需的龙骨规格和型号，一般以C型钢或者方管为主要材料。
在确定龙骨的尺寸和间距时，需要考虑到龙骨的强度、稳定性和承载能力。
一般来说，龙骨的截面尺寸越大，其承载能力越高，但同时也会增加成本。
在设计时需要根据实际情况进行合理的权衡，选择适当的龙骨尺寸和间距。
在进行承重计算时，需要考虑龙骨的受力情况，包括受压、受拉和弯曲等。
根据龙骨的受力情况，可以采用不同的计算方法和理论模型。
一般来说，可以采用弹性理论、极限平衡法等方法进行承重计算，确保龙骨在承受荷载时不会发生过大的变形和破坏。
在进行承重计算时，还需要考虑到轻钢龙骨隔墙和建筑结构之间的连接方式和节点设计。
连接方式的选择应考虑到隔墙的稳定性和刚度，确保龙骨和墙体之间能够良好地传递荷载。
节点设计应考虑到龙骨的受力情况，避免因节点设计不当而导致龙骨的疲劳或破坏。
在实际工程中，承重计算是轻钢龙骨隔墙设计的重要环节，只有通过合理的计算和设计，才能确保隔墙在使用过程中安全可靠。
在进行轻钢龙骨隔墙设计时，需要仔细考虑承重计算这一环节，确保设计的合理性和可靠性。
第二篇示例：轻钢龙骨隔墙是一种常用的建筑隔墙材料，其具有承重能力强、安装方便、施工速度快等优点，因此在建筑工程中得到了广泛应用。
在设计和施工轻钢龙骨隔墙时，需要进行承重计算，以确保其能够承受设计荷载，保证建筑结构的安全稳定。
房屋静力计算规定
4.2 房屋的静力计算规定4.2.1 房屋的静力计算，根据房屋的空间工作性能分为刚性方案、刚弹性方案和弹性方案。
设计时，可按表4.2.1确定静力计算方案。
表4.2.1 房屋的静力计算方案注：1表中s为房屋横墙间距，其长度单位为m；2当屋盖、楼盖类别不同或横墙间距不同时，可按第4.2.7条的规定确定房屋的静力计算方案；3对无山墙或伸缩缝处无横墙的房屋，应按弹性方案考虑。
4.2.2 刚性和刚弹性方案房屋的横墙应符合下列要求：1横墙中开有洞口时，洞口的水平截面面积不应超过横墙截面面积的50%；2横墙的厚度不宜小于180mm；3 单层房屋的横墙长度不宜小于其高度，多层房屋的横墙长度不宜小于H/2(H为横墙总高度)。
注：1当横墙不能同时符合上述要求时，应对横墙的刚度进行验算。
如其最大水平位移值u max≤H/4000时，仍可视作刚性或刚弹性方案房屋的横墙；2凡符合注1刚度要求的一段横墙或其他结构构件(如框架等)，也可视作刚性或刚弹性方案房屋的横墙。
4.2.3弹性方案房屋的静力计算，可按屋架或大梁与墙(柱)为铰接的、不考虑空间工作的平面排架或框架计算。
4.2.4刚弹性方案房屋的静力计算，可按屋架、大梁与墙(柱)铰接并考虑空间工作的平面排架或框架计算。
房屋各层的空间性能影响系数，可按表4.2.4采用，其计算方法应按附录C的规定采用。
表4.2.4房屋各层的空间性能影响系数ηi注：i取1～n，n为房屋的层数。
4.2.5 刚性方案房屋的静力计算，可按下列规定进行：1单层房屋：在荷载作用下，墙、柱可视为上端不动铰支承于屋盖，下端嵌固于基础的竖向构件；2多层房屋：在竖向荷载作用下，墙、柱在每层高度范围内，可近似地视作两端铰支的竖向构件；在水平荷载作用下，墙、柱可视作竖向连续梁；3对本层的竖向荷载，应考虑对墙、柱的实际偏心影响，当梁支承于墙上时，梁端支承压力N 到墙内边的距离，应取梁端有效支承长度a0的0.4倍(图4.2.5)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适用范围：商店、旅馆、多层工业长房
二、房屋的静力计算方案
房屋的空间工作性能
混合结构房屋中，屋盖、楼盖、纵墙、横墙和基础等构
件组成一空间受力体系。 在外荷载作用下，不仅直接承受荷载的构件在工作，而
且与其相连的其他构件也不同程度地参与工作，参与工作的 程度取决于空间刚度
房屋空间刚度的主要影响因素为楼盖（屋盖）的水平刚
当横墙不能同时符合上述要求时，应验算横墙刚度，若顶
端最大水平位移值 υ 刚性横墙
max≤H/4000(H 为横墙高度），仍可看作
梁
横墙
纵墙
基础 地基
介于横墙承重和纵墙承重两者之间
适用范围：
较大空间的房屋：如内廊式教学楼、实验楼等。
4、内框架承重体系
荷载传递途径： 楼(屋)盖荷载 板
外纵墙
梁 柱
外纵墙基础
地基 柱基础
内框架承重体系特点：
1）房屋使用空间大，平面结构布置灵活；
2）横墙少，房屋空间刚度小，抗震差；
3）由于材料的差异，容易产生不均匀沉降及裂缝
（4）静力计算方案的确定 依据楼(屋)盖类型和横墙间距的大小，计算时可根据规
范确定房屋的静力计算方案。
3．刚性横墙必须同时符合下列条件
（1）横墙开有洞口时，洞口的水平截面面积不应超过横
墙截面面积的50％； （2）横墙的厚度不宜小于180mm； （3）单层房屋的横墙长度不宜小于其高度，多层房屋的 横墙长度不宜小于横墙总高度的1／2。
1、纵墙承重体系
荷载传递途径：
纵墙承重体系特点：
1）纵墙是主要的承重墙；
2）纵墙上门窗洞口的位置和大小受限制；
3）楼（屋）盖材料用量较多，墙体材料用量少；
4）横墙少，横向刚度差。
适用范围：有较大空间要求的房屋，如仓库、食堂和 中小型工业厂房。
2、横墙承重体系
荷载传递途径：
楼（屋）盖荷载 板 横墙 基础 地基
2）计算简图：按屋架或大梁与墙（柱）铰接的、不考
虑空间工作性能的平面排架或框架计算。
（3）刚弹性方案房屋
1） 特点：房屋空间刚度介于刚性方案和弹性方案
房屋之间。在荷载作用下，房屋的水平位移介于刚性方 案与弹性方案之间。 2） 计算简图：按在墻、柱有弹性支座（考虑空间 工作性能）的平面排架或框架计算。
度和横墙间距的大小。
水平荷载传递路线为：风荷载→纵墙→纵墙基础→地基。
水平荷载传递路线为： 纵墙基础
风荷载 纵墙
屋盖结构 山墙 山墙基础
地基
2Hale Waihona Puke 房屋静力计算方案根据房屋的空间工作性能将房屋的静力计算方案分为 刚性方案、弹性方案、刚弹性方案 （1）刚性方案 1 ）特点：当房屋的横墙间距较小、楼盖（屋盖）的
水平刚度较大时，房屋的空间刚度较大，在荷载作用下，
房屋的水平位移很小，可视墙、柱顶端的水平位移等于零 。
2）计算简图：将楼盖或屋盖视为墻、柱的水平不动铰 支座，墻、柱内力按不动铰支承的竖向构件计算。
（2）弹性方案
1 ）特点：当房屋横墙间距较大，楼盖（屋盖）水平 刚度较小时，房屋的空间刚度较小。在荷载作用下房屋的水 平位移较大，在确定计算简图时，不能忽略水平位移的影响 ，不能考虑空间工作性能。
横墙承重体系特点：
1）横墙是主要承重墙，纵墙为非承重墙， 开洞限制少； 2）横墙间距小，房屋整体性好； 3）楼盖结构简单，楼（屋）盖材料用量 较少，墙体材料用量多。
适用范围：开间不大，墙体位置比较固定的房屋：如住宅、 宿舍、旅馆等
3、纵横墙承重体系
荷载传递途径：
楼（屋）盖荷载 横墙承重体系特点： 板
混合结构房屋墙和柱的设计
混合结构：楼盖和屋盖采用钢筋混凝土、木材和钢材等材料 ； 内外墙、柱和基础采用砌体结构
混合结构房屋设计的一个重要任务是解决墙体的设计问题
墙体设计包括： 1、承重墙体的布置、房屋的静力计算方案确定； 2、墙柱高厚比验算、墙柱内力计算及其截面承载力验算。
一、承重墙体的布置
