电容器补偿计算
电容补偿
容量为700KW的负荷，可以先测量一下其自然功率因数值，就是全部负荷起动情况下，不带电容器时的功率因数值。若没有办法精确测量，估计你大部分负荷都是电机，以功率因数COSφ1=0.70估算，若要在额定状态下，将其功率因数提高到0.90，则需要补偿电容器容量为： 补偿前：COSφ1=0.70，φ1=0.7953,tgφ1=1.020 补偿后：COSφ2=0.90，φ2=0.451,tgφ2=0.483 Qc=Pe*(tgφ1-tgφ2)=700*(1.020-0.483)=375.9(Kvar) 取整，约需要补偿378Kvar的电容器，若选择单台14Kvar的电容器组，则需要27块。 (我们行业内目前接触的最大的是单台30Kvar的电容器组,一个柜内可安装12组。我们目前补偿前大约COSφ1=0.75，相应的tgφ1=0.882，则Qc=Pe*(tgφ1-tgφ2)=Pe*(0.882-0.483)=Pe*(0.399)=XXX(Kvar)，目前市面上的价格大约是每Kvar=220元。)[1]
三、技术特征 1、电压优先 按电压质量要求自动投切电容器，电压超出最高设定值时，逐步切除电容器组，直到电压合格为止。电压低于最低设定值时，在保证不过载的条件下逐步投入电容器组，使母线电压始终处于规定范围。 2、无功自动补偿功能 在电压优先原则下，依据负荷无功功率大小自动投切电容器组，使系统始终处于无功损耗最小状态。 3、智能控制功能 自动发出动作指令前首先探询动作后可能出现的所有超限定值，减少动作次数。 4、异常报警功能 当电容器控制回路继保动作拒动和控制器则自动闭锁改组电容器的自动控制。 5、模糊控制功能 当系统处于电压合格范围的高端且在某特定环境时如何实施综控原则是该系列产品设计的难点，由于现场诸多因素（如配置环境、受电状况、动作时间、用户对动作次数的限制等）而引起的频繁动作是用户最为担忧的，应用模糊控制正是考虑了以上诸多因素使这一“盲区”得到合理解决。 6、综合保护功能 每套装置有开关保护（选配），过压、失压、过流（短路）和零序继电保护、双星形不平衡保护、熔断器过流保护、氧化锌避雷器、接地保护、速断保护等。

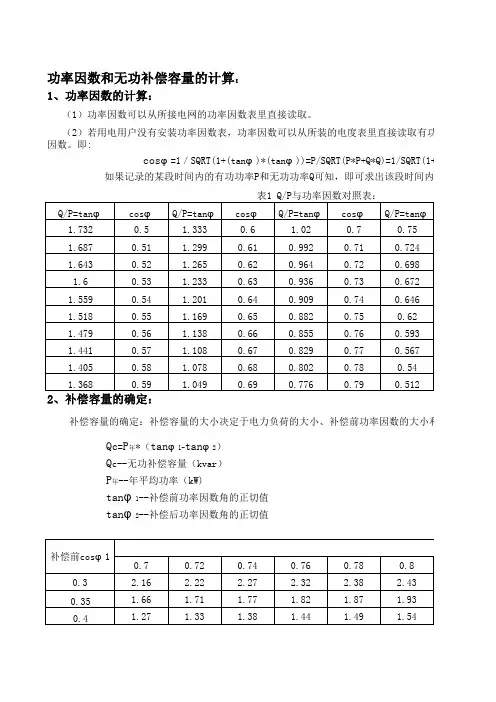

无功补偿计算及补偿容量计算
功率因数和无功补偿容量的计算：
1、功率因数的计算：
（1）功率因数可以从所接电网的功率因数表里直接读取。
（2）若用电用户没有安装功率因数表，功率因数可以从所装的电度表里直接读取有功功
因数。
即:
cosφ=1／SQRT(1+(tanφ)*(tanφ))=P/SQRT(P*P+Q*Q)=1/SQRT(1+(Q/P)*(Q/P))如果记录的某段时间内的有功功率P和无功功率Q可知，即可求出该段时间内的
2、补偿容量的确定：
补偿容量的确定：补偿容量的大小决定于电力负荷的大小、补偿前功率因数的大小和补
Qc=P年*（tanφ1-tanφ2）
Q c--无功补偿容量（kvar）
P年--年平均功率（kW)
tanφ1--补偿前功率因数角的正切值
tanφ2--补偿后功率因数角的正切值
举例说明：
答：此系统呈现感性负载，为提高功率因数，可以采用400V低压就近补偿原
1、若一10/0.4kV电力系统有功负荷100kW，呈感性负责,系统功率因数0.74。
有功功率和无功功率进行计算得出功率
=1/SQRT(1+(Q/P)*(Q/P))
间内的加权平均功率因数：
小和补偿后提高的功率因数的大小
补偿后cos φ2
1kW有功功率所需补偿电容器的补偿容量（kvar）
无
0.74。
若将系统功率因数提到0.98，需要补偿多少无功容量？
补偿原则，采用并联电容器方法补偿，补偿容量经查表可以求得：Qc=100*0.71=71(kvar)。

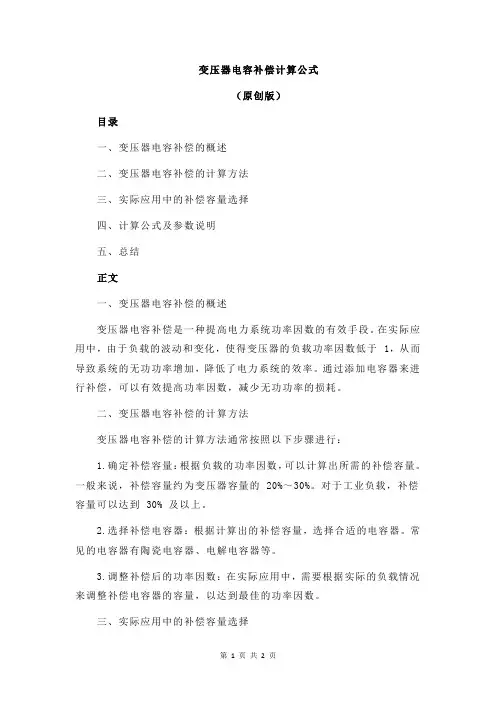

变压器电容补偿计算公式
变压器电容补偿计算公式（原创版）目录一、变压器电容补偿的概述二、变压器电容补偿的计算方法三、实际应用中的补偿容量选择四、计算公式及参数说明五、总结正文一、变压器电容补偿的概述变压器电容补偿是一种提高电力系统功率因数的有效手段。
在实际应用中，由于负载的波动和变化，使得变压器的负载功率因数低于 1，从而导致系统的无功功率增加，降低了电力系统的效率。
通过添加电容器来进行补偿，可以有效提高功率因数，减少无功功率的损耗。
二、变压器电容补偿的计算方法变压器电容补偿的计算方法通常按照以下步骤进行：1.确定补偿容量：根据负载的功率因数，可以计算出所需的补偿容量。
一般来说，补偿容量约为变压器容量的 20%～30%。
对于工业负载，补偿容量可以达到 30% 及以上。
2.选择补偿电容器：根据计算出的补偿容量，选择合适的电容器。
常见的电容器有陶瓷电容器、电解电容器等。
3.调整补偿后的功率因数：在实际应用中，需要根据实际的负载情况来调整补偿电容器的容量，以达到最佳的功率因数。
三、实际应用中的补偿容量选择在实际应用中，由于负载的波动和变化，计算出的补偿容量可能会有所不同。
因此，在实际操作中，通常会根据实际情况进行调整。
此外，为了保证电力系统的稳定性，还需要考虑谐波等因素。
四、计算公式及参数说明变压器电容补偿的计算公式为：补偿容量（kvar）= 变压器容量（kVA）×补偿率（%）其中，变压器容量（kVA）是指变压器的额定容量，补偿率（%）是指补偿容量占变压器容量的比例。
在实际应用中，补偿率通常选取 20%～30%。
五、总结变压器电容补偿是一种提高电力系统功率因数的有效手段。
通过合理的补偿容量计算和选择，可以有效提高系统的效率，降低无功功率的损耗。
电容补偿的一些计算
电容补偿的一些计算电容器容量Kvar(千乏)与电容量uF（微法）的换算：无功功率单位为kvar（千乏）。
电功率分为有功功率和无功功率，有功功率就是指电能转化为热能或者机械能等形式被人们使用或消耗的能量，有功功率单位为kw 。
无功功率指电场能和磁场能相互转化的那部分能量，它的存在使电流与电压产生相位偏差，为了区别于有功功率就用了这么个单位。
电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/0.314×U×U上式中Q为补偿容量，单位为Kvar，U为运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为uF。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar ？额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A代入上面的公司，计算，结果基本相付合。
补偿电容器：主要用于低压电网提高功率因数，电少线路损耗，改善电能质量电容器Q容量Kvar换算C容值uF公式I＝0.314×C×UC=Q / 0.314×U×UQ容量=单位KvarC容值=单位uF1F=1000000μFI为补偿电流，单位为A，式中0.314＝2πf/1000U电压单位=KV补充C=Q/U式中 C——电容器的电容，单位为法拉（F）Q——电容器所带电荷，单位为库仑（C）U——电容器两级间的电势差，单位为伏特（V）1F=1000000 uf (6个0) =1000000000000 PF（12个0）当给电容器两端施以正弦交流电压时，它发出的无功功率称为无功容量。
电容补偿计算方法完整版
电容补偿计算方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1、感性负载的视在功率S×负载的功率因数COSφ = 需要补偿的无功功率Q：S×COSφ =Q2、相无功率Q‘ = 补偿的三相无功功率Q/33、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压380v时，无功容量是Q=100μF电容、额定电压380v时，无功容量是Q=1000μF电容、额定电压380v时，无功容量是Q=45Kvar4、“多大负荷需要多大电容” ：1）你可以先算出三相的无功功率Q；2）在算出1相的无功功率Q/3；3）在算出1相的电容C；4）然后三角形连接！5、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压10Kv时，无功容量是Q=100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar6、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压220v时，无功容量是Q=100μF电容、额定电压220v时，无功容量是Q=1000μF电容、额定电压220v时，无功容量是Q=提高功率因数节能计算我这里有一个电机，有功功率 kw视在功率 kva无功功率 kvar功率因数cosφ=电压是377V 电流是135A麻烦帮我算一下功率因数提高到所节约的电能，以及需要就地补偿的电容容量，请给出公式和注意事项，感谢！满意答案网友回答2014-05-03有功功率是不变的，功率因数提高到以后，无功功率降低为Q＝P*tgφ＝P*tg(arcosφ)=P*tg=*=需补偿容量为视在功率也减小为P/cosφ＝＝所节约的电能是不好计算的，因为电能是以有功电量计算的，但功率因数提高了，你的力率电费会减少，能少交很多电费。
另外，因为视在功率降低了，线路上的电流也就降低了，线路损耗也能相应降低不少，电压也会有所提高。
电动机无功补偿容量的计算方法有以下两种：1、空载电流法Qc=3(Uc2/Ue2)*Ue*Io*K1。
电容补偿计算例题 解答
2、 20kvar 20 路电容器额定电流？ 解： I Qn
3、 补偿前额定容量？变压器负荷率？
S1 3I1U n 3 680 0.38 447.56(kVA)
解：
1
S1 447.56 44.76(%) Sn 1000
4、 补偿后额定容量？变压器负荷率？
S 2 3I 2U n 3 550 0.38 362(kVA)
今天接到成套厂一个电话，他说遇到这样的状况 变压器 1000kVA 的，电容柜 20kvar 20 路 补偿前：总柜电流 680A 左右，功率因数 0.74 补偿后：20 路全投，总柜电流 550A，功率因数 0.99，跟供电局远程抄表的终端一致 问题出来了： 1. 从补偿前来算，需要补偿的无功电流为 680X（1-0.74）=170A；补偿后总柜下降的电流 150A，差不多 2. 电容柜 20 路 20kvar 的电容投入了 350A（可能电容容量不足,或有部分坏了，电容柜上 电流表显示 350A）那么电容柜投进去的电流比总柜下降的电流还多 200A，这 200A 哪 里去了？还是有什么其他问题？ 请解答以下问题： 1、 变压器额定电流？ 解： I n
2 arccos(0.99) 8.11
7、 补偿后电容器电流？
2 SQ Qn PQ2 4002 28.632 401.02(kVA)
IQ
SQ 3U n
401.02 578.83( A) 3 0.4
SQ 3U n I Q 3 0.4 350 242.49(kVA)
解：
1
S1 471.1 0.4711 47.1(%) S n 1000
4、 补偿后额定容量？变压器负荷率？
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A代入上面的公式，计算，结果相符合。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。
准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。
一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。
电容器自动补偿原理及无功补偿计算
一、KL-4T 智能无功功率自动补偿控制器1、补偿原理JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。
2、计算方法及投切依据以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。
1)电压投切门限投入电压门限范围 175V ～210V 出厂预置 175V切除电压门限范围 230V ～240V 出厂预置 232V回差 0V ～22V 出厂预置 22V2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V3)过压保护门限（电压上限）242V ～260V 出厂预置 242V4)投切延时 1S ～600S 出厂预置 30S3、常见故障及处理办法用户端电压过低而电容器不能投入。
1）电压低于欠压保护门限。
2）三相电压严重不平衡。
二、JKL-4C 无功补偿控制器1、补偿原理JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。
取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。
2、计算方法及投切依据依据《DL/T597-1996低压无功补偿器订货技术条件》无功电流投切，目标功率因数为限制条件。
1）当电网功率因数低于COSФ预置且电网无功电流大于1.1Ic 时（Ic为电容器所产生无功电流，由控制器自动计算），超过延时时间，补偿电容器自动投入。
2）当相位超前或电压处于过压、欠压状态时，控制器切除电容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【例5-6】 某一降压变电所由双回110kV ，长70km 的架空输电线路供电，导线型号为LGJ —120，单位长度阻抗为0.263+j0.423Ω/km 。
变电所有两台变压器并联运行，其参数为：S N = 31.5MV A ，V N 为110（1±2×2.5%）kV/11kV ，V S % = 10.5。
变电所最大负荷为40+j30MV A ，最小负荷为30+j20MV A 。
线路首端电压为116kV ，且维持不变。
变电所二次侧母线上的允许电压偏移在最大、最小负荷时为额定电压的 2.5%~7.5%。
试根据调压要求，按电容器和调相机两种措施，确定变电所二次侧母线上所需补偿的最小容量。
图5-35 输电系统及其等值电路图
解：(1) 计算线路和变压器等值阻抗
Ω+=+×=)805.14205.9()(2
11111j jx r l Z l Ω=Ω×××=×=167.205
.311001105.1021100%212
2N N K T S V V X 总阻抗Z
Z = R + jX = (9.205 + j 34.972)Ω
（2）计算补偿前变电所二次侧母线归算到高压侧的电压
因为首端电压已知，宜用首端功率计算网络的电压损耗。
为此，先按额定电压计算输电系统的功率损耗：
MVA 226.7902.1MVA )972.34205.9(110
3040222max j j S +=+×+=Δ MVA 757.3989.0MVA )972.34205.9(110203022
2min
j j S +=+×+=Δ 于是
MVA 226.37902.41MVA 226.7902.13040max max max 1j j j S S S +=+++=Δ+= MVA 757.23989.30MVA 757.3989.02030min min min 1j j j S S S +=+++=Δ+= 利用首端功率可以算出：
kV 452.101kV 116
972.34226.37205.9902.41kV 1161max 1max 11max 2=×+×−=+−=′V X Q R P V V kV 379.106kV 116
972.34757.23205.9989.30kV 1161min 1min 11min 2=×+×−=+−=′V X Q R P V V （3）选择静电电容器的容量
按最小负荷时无补偿确定变压器的分接头电压
kV 85.108kV 075.110379.10611min
2min 22=××=′=V V V V N t 最接近的抽头电压为110kV ，由此可得降压变压器的变比为
1011
110==
k 。
按公式（5-34）求补偿容量 var M 072.3var M 1010452.10125.10972.3425.1022max 2max 2max 2=×⎟⎠
⎞⎜⎝⎛−=⎟⎠⎞⎜⎝⎛′−=k k V V X V Q c c C 取补偿容量Q C =3Mvar ，且校验变电所二次侧母线电压
MVA 731.6772.1MVA )972.34205.9(110
)330(40222max j j S c +=+−+=Δ MVA 731.33772.41MVA 731.6772.1)330(40max 1j j j S c +=++−+=
kV 8.102kV 116
972.34731.33205.9772.41kV 1161max 1max 11max 2=×+×−=+−=′V X
Q R P V V c c c
故 kV 28.10kV 10
8.102max 2max 2==′=k V V c c kV 638.10kV 10
379.106min 2min 2==′=k V V c c 变电所二次侧母线电压满足调压要求。
（4）选择同步调相机的容量
按公式（5-38）确定降压变压器变比
22min 222max 2min 2min 2max 2max 275
.1025.10379.10675.10452.10125.10+×α×+××α=+α′+′α=c c c c V V V V V V k 当α分别取为0.5和0.65时，可算出相应的变比k 分别为9.896和9.897，选取最接近的
标准分接头变比k =10。
按公式（5-35）确定调相机容量
var M 07.3var M 1010452.10125.10972.3425.1022max 2max 2max 2=×⎟⎠
⎞⎜⎝⎛−=⎟⎠⎞⎜⎝⎛′−=k k V V X V Q c c C 选取最接近标准容量的同步调相机，其额定容量为3MV A 。
验算变电所二次侧母线电压。
最大负荷调相机按额定容量过励磁运行，因而有 MVA 731.6772.1MVA )972.34205.9(110)330(402
22max j j S c +=+−+=Δ 最小负荷时调相机按50%额定容量欠励磁运行，因而有
VA 937.3036.1MVA )972.34205.9(110
)5.120(30222max j j S c +=+++=Δ MVA 731.32772.41MVA 731.6772.12740max max max 1j j j S S S c c c +=+++=Δ+= MVA 437.25036.31MVA 937.3036.15.2130min min min 1j j j S S S c c c +=+++=Δ+=
k V X Q R P V V c c c ⎟⎟⎠
⎞⎜⎜⎝⎛+−=1max 1max 11max 2 kV 28.1010116972.34731.32205.9772.41116=⎟⎠
⎞⎜⎝⎛×+×−= k V X Q R P V V c c c ⎟⎟⎠
⎞⎜⎜⎝
⎛+−=1min 1min 11min 2 kV 59.1010116972.34437.25205.9036.31116=⎟⎠
⎞⎜⎝⎛×+×−= 变电所二次侧母线电压满足调压要求。
