电容补偿柜的电容容量如何计算

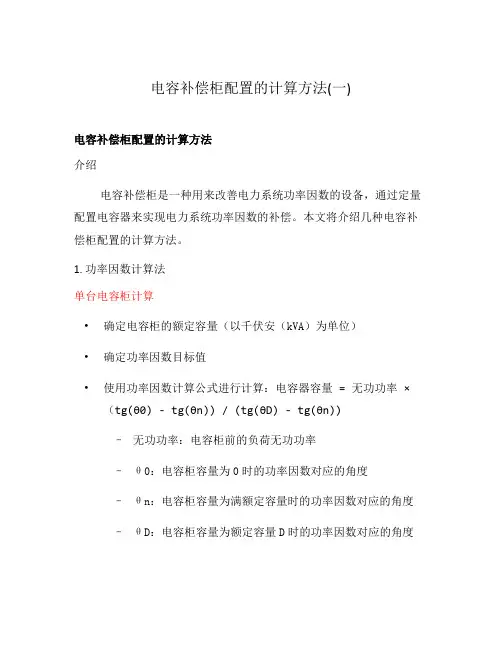

电容补偿柜配置的计算方法(一)
电容补偿柜配置的计算方法(一)电容补偿柜配置的计算方法介绍电容补偿柜是一种用来改善电力系统功率因数的设备，通过定量配置电容器来实现电力系统功率因数的补偿。
本文将介绍几种电容补偿柜配置的计算方法。
1. 功率因数计算法单台电容柜计算•确定电容柜的额定容量（以千伏安（kVA）为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))–无功功率：电容柜前的负荷无功功率–θ0：电容柜容量为0时的功率因数对应的角度–θn：电容柜容量为满额定容量时的功率因数对应的角度–θD：电容柜容量为额定容量D时的功率因数对应的角度多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：每台电容器容量 = （无功功率 ×（tg(θ0) - tg(θn)) / ((k - 1) × (tg(θD) -tg(θn)) - tg(θ0) + tg(θn)）–k：电容柜的台数2. 容量计算法单台电容柜计算•确定电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：每台电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压3. 实例演算•以一个电容柜的额定容量为50kVA为例•目标功率因数为•计算出电容器的容量为：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))•假设无功功率为40kvar，θ0为，θD为，θn为•进行计算，得到电容器容量为：电容器容量 = 40 ×（tg() - tg()) / (tg() - tg()) =结论本文介绍了电容补偿柜配置的两种常见计算方法：功率因数计算法和容量计算法。
电容补偿的计算公式
电容补偿的计算公式
???未补偿前的负载功率因数为COS∮1。
负载消耗的电流值为I1。
负载功率（KW）*1000
则I1＝----------------------
√
则
√
例：。
则
则
√
1500*1000
则I2＝------------------＝2376（安培）
√3*380*0.96
即未进行电容补偿的情况下，功率因数COS∮1＝0.60，在此功率因数的状况下，1500KW负载所需消耗的电流值为I1＝3802安培。
进行电容补偿后功率因数上升到COS∮2＝0.95，在此功率因数的状况下，1500KW负载所需消耗的电流值为I2＝2376安培。
所以功率因数从0.60升到0.96。
所需补偿的电流值为I1－I2＝1426安培
查表COS∮1=0.60，COS∮2=0.96时每KW负载所需的电容量为1.04KVAR，现负载为1500KW，则需采用的电容量为1500*1.04＝1560KVAR。
现每个电容柜的容量为180KVAR，则需电容柜的数量为 1500÷180＝8.67个即需9个容量为180KVAR电容柜。
电容器补偿容量计算和安装容量【海文斯电气】
电容器补偿容量计算和安装容量【海文斯电气】
1、电容器补偿容量计算
在电网实现无功补偿实际上是通过对电容器进行投切来进行的，使电网系统能够处于稳定状态。
通过确定电容器容量的补偿容量，可提高整个无功补偿系统的可靠性以及补偿效果。
但在进行无功补偿之前必须要确定所需补偿容量的大小，这就需要掌握电容器补偿容量的计算方式。
假设配电网中的有功功率为P，所需补偿的无功功率为Q C，补偿前的功率因数为cosα，补偿后要得到的目标功率因数为cosβ，则补偿容量可用下图计算：
通过Q C=U2ωC可以计算出补偿所需要的电容器容量，即：
如果无功补偿投入与切除电容器的功率因数门限分别设定为cosθ1、cosθ2，则通过计算，可得到的补偿容量公式如下图所示。
2、电容器安装容量分组方式
在实际应用中，如果一次投入电容器组容量过大，会对电网造成冲击。
所以在得出补偿容量之后，需要把电容器分成多组进行投切。
合理的分组，可以使各组电容器的投切次数基本相等，降低电容器投切频率，从而提高了电容器的使用寿命。
电容器的分组方式可分为等容分组与不等容分组方式。
所谓的等容分组方式，就是各组电容器的容量相等，这样比较容易控制，在补偿时各组电容器可以相互替换。
海文斯电气给出的建议是让各分组电容器容量不相等，例如需要补偿200kvar，可采取180kvar、20kvar进行组合补偿，日常自动采用180kvar补偿，当补偿不够是，投切20kavr的分组，这样可以大大提高补偿精度。
在综合考虑补偿效果和经济效益的前提下，海文斯电气给出的建议是采用容量不相等分组方式，该方式控制过程虽然较为复杂，但是可大大提高补偿精度。
电容补偿具体算法，举例告诉你
电容补偿具体算法，举例告诉你例：JSL电动机⿏笼转⼦型⽴式三相异步电动机，根据⽹上查得参数JSL-15-280KW电机的效率为90%，功率因数约为0.81，若要在额定状态下，将其功率因数提⾼到0.95，则需要补偿电容器容量为：补偿前：COSφ1=0.81，φ1=0.6266，tgφ1=0.724补偿后：COSφ2=0.95，φ2 =0.3176，tgφ2 =0.329Qc=Pe*(tgφ1-tgφ2) =280*(0.724-0.329)=110.6(Kvar)取整，约需要补偿120Kvar的电容器负荷计算的⽅法有需要系数法，利⽤系数法及⼆项式等⼏种。
本设计采⽤需要系数法确定。
主要计算公式有：有功功率：P30=Pe.kd⽆功功率：Q30=p30. tgφ视在功率：S30=p30/COSφ计算电流：I30=S30/√3UN⼀般来说，配电变压器的⽆功补偿容量约为变压器容量的20%～40%，对200KVA的配电变压器，补偿量约为40Kvar~80Kvar.准确计算⽆功补偿容量⽐较复杂，且负荷多经常变化，计算出来也⽆太⼤意义，⼀般设计⼈员以30%来估算，即选限60Kvar为量⼤补偿容量，也就是安装容量。
电容器补的太少，起不到多⼤作⽤，需要从⽹上吸收⽆功，功率因数会很低，计费的⽆功电能表要“⾛字”，记录正向⽆功；电容器补的太多，要向⽹上送⽆功，⽹上也是不需要的，计费的⽆功电能表也要“⾛字”，记录反向⽆功；供电企业在⽉底计算电费时，是将正向⽆功和反向⽆功加起来算作总的⽆功。
供电企业⼀般将功率因数调整电费的标准定为0.9。
若⽉度平均功率因数在0.9以下，就要罚款，多⽀出电费，若⽉度平均功率因数在0.9以上，就受奖励。
少⽀出电费。
例：你现的⽆功补偿柜⾥的电容器有4块14Kvar的和6块40Kvar的，总补偿容量为：QE=4*14+6*40=56+240=296Kvar，远远⼤于最⼤补偿量80Kvar，全投⼊时⽤不了，反向⽆功会很多，不投⼊时没有⽤途，长期带电⼜多个事故点，故说它匹配不合理。
无功补偿柜电容器容量的计算

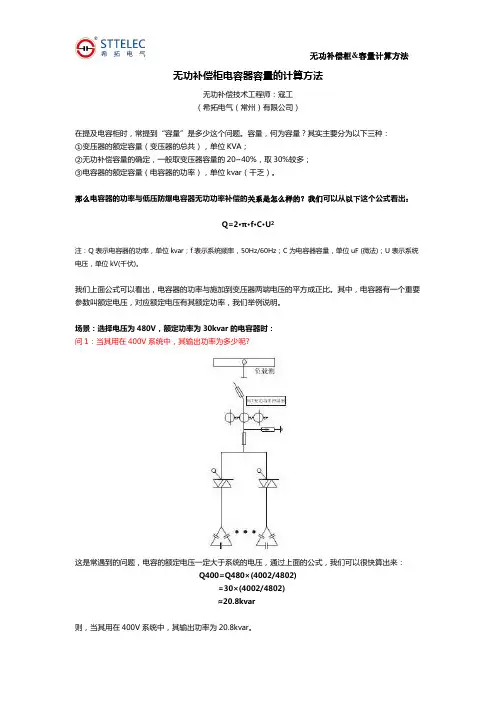

无功补偿柜电容器容量的计算方法无功补偿技术工程师：寇工（希拓电气（常州）有限公司）在提及电容柜时，常提到“容量”是多少这个问题。
容量，何为容量？其实主要分为以下三种：①变压器的额定容量（变压器的总共），单位KVA；②无功补偿容量的确定，一般取变压器容量的20~40%，取30%较多；③电容器的额定容量（电容器的功率），单位kvar（千乏）。
那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的？我们可以从以下这个公式看出：Q=2∙π∙f∙C∙U2注：Q表示电容器的功率，单位kvar；f表示系统频率，50Hz/60Hz；C为电容器容量，单位uF (微法)；U表示系统电压，单位kV(千伏)。
我们上面公式可以看出，电容器的功率与施加到变压器两端电压的平方成正比。
其中，电容器有一个重要参数叫额定电压，对应额定电压有其额定功率，我们举例说明。
场景：选择电压为480V，额定功率为30kvar的电容器时：问1：当其用在400V系统中，其输出功率为多少呢?这是常遇到的问题，电容的额定电压一定大于系统的电压，通过上面的公式，我们可以很快算出来：Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则，当其用在400V系统中，其输出功率为20.8kvar。
问2：为什么要选择额定电压高于系统电压的电容器呢?解答：因为电容器经受过电压危害时将快速损坏，为了保障电容器的运行安全，需要选择额定电压大于系统电压的电容器。
希拓小贴士：以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体，实现低压无功补偿功能。
主要应用于谐波严重场合的无功补偿，在一定程度上有吸收消除谐波的功能。
由以上可知，如果无功补偿支路设计为纯电容器的话，无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。
这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。
①安装功率常指：电容器的额定功率; ②输出功率常指：电容器在系统电压下的实际输出功率。
补偿的容量的计算方法如下
补偿的容量的计算方法如下：首先需要计算有功。
P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。
变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。
如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。
应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。
因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。
用电量过少最好是变压器降容，小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的。
我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。
电容柜（电容补偿柜）以及容量对照表相关问答
电容柜（电容补偿柜）以及容量对照表相关问答电容柜（电容补偿柜）作用：提高电网功率因数，节约电能，提高供电质量。
工作原理：通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。
电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。
较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
是否进行无功补偿与设备功率没有直接关系，若设备功率因数小于0．9则要进行补偿。
目前无功补偿主要是在变电所低压侧集中补偿，就地补偿用得很少。
一般来说，民用建筑，不会有太多的功率因数低的大设备，一般在变压器低压侧集中补偿就可对于电梯，一般配套控制箱内都有补偿措施的。
无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到较大限度的减少电网的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
电容柜无功补偿容量计算表参数符号数值单位系统电压Va=400V系统补偿电容的容量Qa=25KVAR额定频率f=50Hz电容充电电流Ia=36.08545035A选用熔断器的电流规格大于54.12817552A接触器规格电抗器（SR）规格Xl=7%Xc电抗器电感值L=3.835353743mH谐振共振点f03.77964473次B点的工作电压Vb=430.1075269VB点的无功等效补偿量Qb=26.88172043KVAR设计安全电压Vm=11.6%补偿电容实际电压Vc=480V 电容补偿的容量Qc=33.48KVAR补偿电容的电容值C=462.7786624μF设计安全电压是根据各地区的电压波动选择的，该值即为（U-400）/400的百分值，因此根据实际值计出的电容型号。
电容补偿容量计算
按下式计算，（415/400）*（415/400）*18=19.375kvar，即0.415KV，19.375kvar的电容器在0.4KV时的实际补偿容量刚好为18kvar。
] 当然你也可以按电容器容量的计算公式来计算（Q=2*3.1415926*f*C*U*U*0.001）。
Q为补偿容量（kvar），ｆ为频率（50HZ），C为容量（uf），U为电压（KV）。
我以为还是用４４０Ｖ的电压好，以前用４００Ｖ的电容发现很多已经膨胀了，４４０Ｖ安全点．电力电容器对电压是敏感的产品。
电压选低了电容器的使用寿命下降，电压选高了而实际使用电压又不高时，电容器输出容量将大大降低。
例如0.45kV，30kvar电容器用在0.4kV电压下，此时电容器实际输出只有23.7kvar，补偿效果少了6.3kvar。
这样电容器的绝缘是可靠了，而容量损失太大了。
一般的讲，适当提高选用电容器的电压是可取的，但要切合实际，不能盲目地选得很高。
电容器补偿电流1000（1000是1KVAR。
/(400*1.732)=1.443A440v的可以这样计算Q实=U2实/U2额.Q额400V的电流是1.44,440V的是1.31告诉大家一个公式：Q实际输出=Q额定输出*（U实际电压/U额定电压）2 也就是说，电容器的实际输出和电压的平方比有很大的关系，如果选高了，肯定更稳定，但是付出的代价是没有得到充分的利用。
你如果要加电抗器的话，电容器的额定电压还要加大1. 在由電抗器和電容器組成的串聯電路中, 在電抗器上存在一個壓降, 導致電容器上承受的電壓升高.電容器增加電壓可由以下公式得到: Uc=Un/(1-P)2. 在串聯電抗的補償系統中, 目標補償容量和電容器的標稱容量之間有以下關係:Qc=(Uc/Un)(Uc/Un) x Qn x (1-P)Uc為電容器的額定電壓,Un為電网系統電壓, P為電抗率, Qc為電容器的標稱容量, Qn為目標補償容量.应该这样算吧,Qc=Pc(tgφ1-tgφ2),Qc为补偿量kvar,Pc为有功功率kW,tgφ1,tgφ2可通过查表而得，算出容量之后再根据现场实测的电压来选择型号规格及组数,不知对不对电容的补偿容量根据总的用电负荷、现有功率因数、要求达到的功率因数进行计算，也可以直接查表而定。
