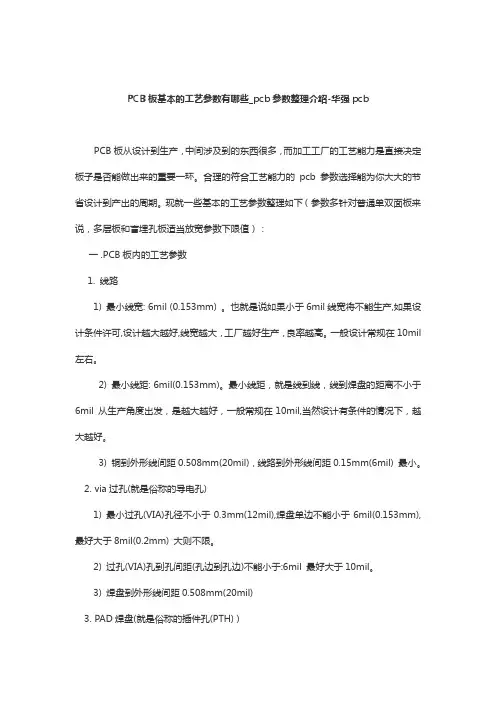

PCB板基本的工艺参数有哪些_pcb参数整理介绍-华强pcbPCB板从设计到生产，中间涉及到的东西很多，而加工工厂的工艺能力是直接决定板子是否能做出来的重要一环。
合理的符合工艺能力的pcb参数选择能为你大大的节省设计到产出的周期。
现就一些基本的工艺参数整理如下（参数多针对普通单双面板来说，多层板和盲埋孔板适当放宽参数下限值）：一 .PCB板内的工艺参数1. 线路1) 最小线宽: 6mil (0.153mm) 。
也就是说如果小于6mil线宽将不能生产,如果设计条件许可,设计越大越好,线宽越大，工厂越好生产，良率越高。
一般设计常规在10mil 左右。
2) 最小线距: 6mil(0.153mm)。
最小线距，就是线到线，线到焊盘的距离不小于6mil 从生产角度出发，是越大越好，一般常规在10mil,当然设计有条件的情况下，越大越好。
3) 铜到外形线间距0.508mm(20mil)，线路到外形线间距0.15mm(6mil) 最小。
2. via过孔(就是俗称的导电孔)1) 最小过孔(VIA)孔径不小于0.3mm(12mil),焊盘单边不能小于6mil(0.153mm),最好大于8mil(0.2mm) 大则不限。
2) 过孔(VIA)孔到孔间距(孔边到孔边)不能小于:6mil 最好大于10mil。
3) 焊盘到外形线间距0.508mm(20mil)3. PAD焊盘(就是俗称的插件孔(PTH) )1) 插件孔大小视元器件来定，但一定要大于元器件管脚，建议大于最少0.2mm以上也就是说0.6的元器件管脚，最少得设计成0.8，以防加工公差而导致难于插进,2) 插件孔(PTH) 焊盘外环单边不能小于0.15mm(6mil)，当然越大越好。
3) 插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm，当然越大越好。
4) 焊盘到外形线间距0.508mm(20mil)4. 防焊插件孔开窗，SMD开窗单边不能小于0.076mm(3mil)5. 字符(字符是否清晰与字符设计是非常有关系)1) 字符字宽不能小于0.153mm(6mil),字高不能小于0.8mm(32mil), 字宽比高度比例最好为1:5的关系，也为就是说，字宽0.2mm 字高为1mm，以此推类。
MICAM制作涉及的PCB线路板专业术语解释一华强pcb
MI/CAM制作涉及的PCB线路板专业术语解释-华强pcb 华强PCB网小编今天与大家分享MI/CAM制作中常用的PCB专业术语名词解释,从钻孔，到PCB上面所有名词开始进行说明介绍。
有不懂的可以在下面评论留言，我们工程师会给大家及时回复。
1.Warp与Fill：经向(Warp),指大料(或Prepreg)的短方向，纬向(Fill)指大料(或Prepreg)的长方向。
2.横料与直料：多层板开料时将Panel长方向与大料长方向一致的称为直料；将Panel长方向与大料短方向一致的称为横料；3.Material Thickness(Board Thickness)：客户图纸或Spec无特别说明的均指成品厚度(Finished Thickness),Material Thickness无Tolerance要求时, 选用厚度最接近的板料；4.Copper Thickness：客户图纸或Spec无特别说明情况下，均指成品线路铜厚度；5.Pitch：节距，相邻导体中心之间的距离；6.Solder Mask Clearance：绿油开窗的直径；7.LPI 阻焊油：Liquid Photo-Imaging 液态感光成像阻焊油,俗称湿绿油；8.SMOBC：Solder Mask On Bare Copper绿油丝印在光铜面上，一般有SMOBC+HAL/Entek/ENIG等工艺；9.BGA：Ball Grid Array (BGA球栅列阵)：集成电路的封装形式，其输入输出点是在元件底面上按栅格样式排列的锡球；10.Blind via(盲孔)：PCB的外层与内层之间的导电连接，不继续通到板的另一面；Buried via(埋孔)：PCB的两个或多个内层之间的导电连接(即从外层看不见的)；11.Positive Pattern：正像图形、正片、照相原版、生产底版上的导电图形为不透明时的图形；12.Negative Pattern：负像图形，负片，照相原版、生产底版上的导电图形是透明时的图形。
PCB电路板 EMI设计规范及步骤
PCB电路板 EMI设计规范及步骤来源：华强PCB1 、IC的电源处理1.1)保证每个IC的电源PIN都有一个0.1UF的去耦电容，对于BGA CHIP，要求在BGA 的四角分别有0.1UF、0.01UF的电容共8个。
对PCB走线的电源尤其要注意加滤波电容，如VTT等。
这不仅对稳定性有影响，对EMI也有很大的影响。
2、时钟线的处理2.1)建议先走时钟线。
2.2)频率大于等于66M的时钟线，每条过孔数不要超过2个，平均不得超过1.5个。
2.3)频率小于66M的时钟线，每条过孔数不要超过3个，平均不得超过2.5个2.4)长度超过12inch的时钟线，如果频率大于20M，过孔数不得超过2个。
2.5)如果时钟线有过孔，在过孔的相邻位置，在第二层(地层)和第三层(电源层)之间加一个旁路电容，以确保时钟线换层后，参考层(相邻层)的高频电流的回路连续。
旁路电容所在的电源层必须是过孔穿过的电源层，并尽可能地靠近过孔，旁路电容与过孔的间距最大不超过300MIL。
图2.5-1过孔处的旁路电容2.6)所有时钟线原则上不可以穿岛。
下面列举了穿岛的四种情形。
2.6.1) 跨岛出现在电源岛与电源岛之间。
此时时钟线在第四层的背面PCB走线，第三层(电源层)有两个电源岛，且第四层的PCB走线必须跨过这两个岛。
2.6.2) 跨岛出现在电源岛与地岛之间。
此时时钟线在第四层的背面PCB走线，第三层(电源层)的一个电源岛中间有一块地岛，且第四层的PCB走线必须跨过这两个岛。
如图2.6-2所示。
2.6.3) 跨岛出现在地岛与地层之间。
此时时钟线在第一层PCB走线，第二层(地层)的中间有一块地岛，且第一层的PCB走线必须跨过地岛，相当于地线被中断。
如图2.6-3所示。
2.6.4) 时钟线下面没有铺铜。
若条件限制实在做不到不穿岛，保证频率大于等于66M的时钟线不穿岛，频率小于66M的时钟线若穿岛，必须加一个去耦电容形成镜像通路。
在两个电源岛之间并靠近跨岛的时钟线，放置一个0.1UF的电容。

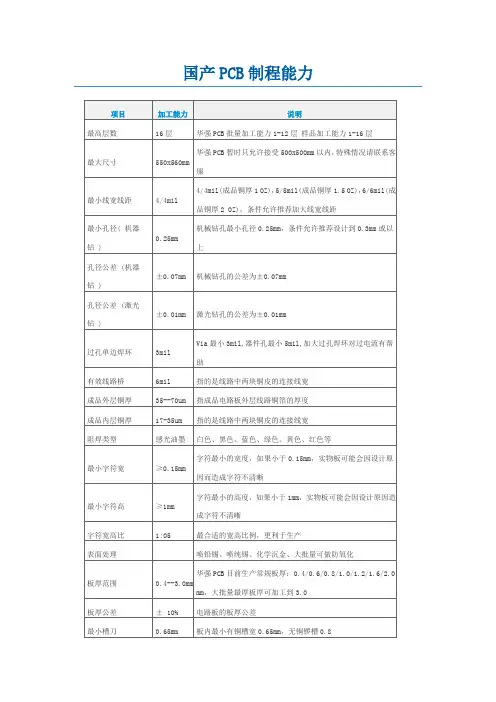

国产PCB制程能力
0间隙拼
是拼版出货，中间板与板的间隙为0
拼版：有间隙拼版间隙
1.6mm
有间隙拼版的间隙不要小于1.6mm，否则锣边时比较困难
抗剥强度
≥2.0N/cm
阻燃性
94V-0
阻抗控atch方式铺铜
厂家是采用还原铺铜，此项用pads设计的客户请务必注意
Pads软件中画槽
最小字符高
≥1mm
字符最小的高度，如果小于1mm，实物板可能会因设计原因造成字符不清晰
字符宽高比
1:05
最合适的宽高比例，更利于生产
表面处理
喷铅锡、喷纯锡、化学沉金、大批量可做防氧化
板厚范围
0.4--3.0mm
华强PCB目前生产常规板厚：0.4/0.6/0.8/1.0/1.2/1.6/2.0 mm，大批量最厚板厚可加工到3.0
最小孔径(机器钻)
0.25mm
机械钻孔最小孔径0.25mm，条件允许推荐设计到0.3mm或以上
孔径公差(机器钻)
±0.07mm
机械钻孔的公差为±0.07mm
孔径公差(激光钻)
±0.01mm
激光钻孔的公差为±0.01mm
过孔单边焊环
3mil
Via最小3mil,器件孔最小5mil,加大过孔焊环对过电流有帮助
国产pcb制程能力项目最高层数加工能力16华强pcb批量加工能力112样品加工能力116华强pcb暂时只允许接受500x500mm以内特殊情况请联系客最大尺寸550x560mmoz55mil成品铜厚15oz66mil成最小线宽线距44miloz条件允许推荐加大线宽线距最小孔径机器025mm孔径公差机器007mm机械钻孔的公差为007mm孔径公差激光001mm激光钻孔的公差为001mmvia最小3mil器件孔最小5mil加大过孔焊环对过电流有帮过孔单边焊环3mil有效线路桥成品外层铜厚成品内层铜厚阻焊类型6mil指的是线路中两块铜皮的连接线宽机械钻孔最小孔径025mm条件允许推荐设计到03mm或以3570um指成品电路板外层线路铜箔的厚度1735um指的是线路中两块铜皮的连接线宽感光油墨白色黑色蓝色绿色黄色红色等字符最小的宽度如果小于015mm实物板可能会因设计原最小字符宽015mm因而造成字符不清晰字符最小的高度如果小于1mm实物板可能会因设计原因造最小字符高1mm成字符不清晰字符宽高比表面处理1
怎么理解软硬结合板_软硬结合板优点与缺点介绍-华强PCB
怎么理解软硬结合板_软硬结合板优点与缺点介绍-华强PCB
软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。
以往连接2片硬板是采用软板与连接器来作彼此之间的连结。
为了提高硬板与软板间的连接可靠度，直接在印刷电路板(PCB)厂中将软板制作在2片硬板之间，可免除后续做连结的制程，无论是硬板厂商或是软板厂商，目前已可供应软硬结合板。
在终端产品对于轻薄的需求之下，对于软板及软硬结合板的应用范畴会是益趋宽广。
高阶功能智能型手机仍是软硬结合板市场发展的主要驱动力。
由于功能要求更多，如字处理功能强大、收发电子邮件、数字相机画素提升等，手机内软硬结合板的应用增加，静、动态皆可采用软硬结合板设计，未来随着数字电视、微型投影机、地图功能强化等手机功能多元，软硬结合板势必走向整机、模块式的应用。
软硬结合板相关应用领域：
软硬结合板的特性决定了它的应用领域覆盖FPC于PCB的全部应用领域，如：
移动电话，按键板与侧按键等;电脑与液晶荧幕，主板与显示屏等;
CD随身听、磁碟机和NOTEBOOK。
软硬结合板优点与缺点
优点：软硬结合板同时具备FPC的特性与PCB的特性，因此，它可以用于一些有特殊要求的产品之中，既有一定的挠性区域，也有一定的刚性区域，对节省产品内部空间，减少成品体积，提高产品性能有很大的帮助。
缺点：软硬结合板生产工序繁多，生产难度大，良品率较低，所投物料、人力较多，因此，其价格比较贵，生产周期比较长。
