耐压绝缘测试HIPOT Test
低压成套设备耐压试验方法
低压成套设备耐压试验方法
低压成套设备通常需要进行耐压试验以确保其安全性和可靠性。
耐压试验是通过将设备置于一定的电压或电流条件下，在一定时间内进行测试，以验证设备在正常和异常条件下的性能和稳定性。
以下是一般的低压成套设备耐压试验方法：
1.耐压测试（Hipot测试）：这种测试用于检验设备在高电压下的绝缘性能。
设备会暂时施加高于额定工作电压的电压（通常为1.5倍到2倍额定电压），并持续一段时间。
这有助于发现可能存在的绝缘缺陷或故障。
2.绝缘电阻测试：该测试旨在测量设备的绝缘电阻。
通过施加一定的电压
并测量设备的绝缘电阻值来评估绝缘系统的有效性。
这有助于发现绝缘故障或损坏。
3.漏电流测试：漏电流测试用于评估设备的绝缘性能和电气安全。
通过测
量设备在正常工作条件下的漏电流来判断设备的绝缘状态是否正常。
4.温升测试：该测试旨在测量设备在运行状态下的温度变化情况。
通过监
测设备在一定时间内的运行情况并测量温升，以确保设备在正常工作条件下不会过热。
5.运行稳定性测试：将设备置于额定工作电压下进行长时间运行测试，以
验证设备的稳定性和可靠性。
检查设备在长时间运行后是否出现故障或性能下降。
以上测试方法是通常用于低压成套设备的耐压试验。
不同的设备类型和标准可能需要进行特定的测试，因此在进行耐压试验之前，最好根据设备的规格、制造商指南或当地标准进行详细了解和评估。
hipot耐压测试标准
hipot耐压测试标准Hipot耐压测试标准。
一、概述。
Hipot（High Potential）耐压测试是一种用于检测电气设备绝缘性能的重要测试方法。
其主要目的是检测设备在高电压下是否能够正常工作，以及是否存在绝缘故障。
Hipot测试是工业生产中常见的安全测试之一，也是保证产品质量和安全性的重要手段。
二、测试原理。
Hipot测试通过施加高电压，检测设备在高电压下的绝缘性能。
测试过程中，将设备的导线和外壳分别连接到高压电源的正负极，施加一定时间的高电压，观察是否出现绝缘故障。
如果设备能够在高电压下正常工作且无绝缘故障，则通过测试。
三、测试对象。
Hipot测试通常适用于各种电气设备，如电源适配器、电动工具、家用电器、医疗设备等。
这些设备在正常工作时会受到各种电压的影响，因此Hipot测试对于确保设备的安全性和可靠性至关重要。
四、测试标准。
1. 国际标准。
目前，国际上通用的Hipot测试标准主要包括IEC 60601-1、IEC 60950、IEC 61010等。
这些标准规定了设备在不同工作环境下的耐压测试要求，以及测试参数、测试方法等内容。
在进行Hipot测试时，应严格按照相关国际标准的要求进行，以确保测试结果的准确性和可靠性。
2. 行业标准。
除了国际标准外，不同行业还可能有自己的Hipot测试标准。
例如，医疗设备行业通常会参考IEC 60601-1标准进行Hipot测试，但也有可能根据实际情况进行一定的修改和补充。
因此，在进行Hipot测试时，还需要结合具体行业的标准要求进行测试。
五、测试方法。
Hipot测试通常包括交流（AC）耐压测试和直流（DC）耐压测试两种方法。
在进行测试时，需要根据设备的具体要求选择合适的测试方法，并设置合理的测试参数，如测试电压、测试时间等。
此外，还需要使用专业的测试仪器进行测试，确保测试结果的准确性和可靠性。
六、测试流程。
1. 准备工作。
在进行Hipot测试之前，需要对测试设备进行充分的准备工作。
hipot测试 标准
hipot测试标准HIPOT测试标准。
一、概述。
HIPOT测试是一种用于检测电气绝缘的高压测试方法，也称为耐压测试。
其主要目的是通过对被测设备施加高压，来检测设备的绝缘性能，以确保设备在正常工作条件下不会发生漏电或击穿现象，保障设备的安全性和可靠性。
二、测试对象。
HIPOT测试主要应用于电气设备、电线电缆、变压器、继电器、插座、开关、电源适配器等产品的绝缘测试。
通过对这些产品进行HIPOT测试，可以有效发现产品中的绝缘缺陷，提高产品的安全性和可靠性。
三、测试方法。
1. 直流HIPOT测试，通过施加直流高压来测试设备的绝缘性能，常用于电力设备、电缆等产品的测试。
2. 交流HIPOT测试，通过施加交流高压来测试设备的绝缘性能，适用于绝大多数电气设备、插座、开关等产品的测试。
四、测试标准。
1. 国际电工委员会（IEC）标准，IEC 60601-1标准规定了医疗电气设备的安全性能要求，其中包括了对医疗设备进行HIPOT测试的要求。
2. 美国国家标准学会（ANSI）标准，ANSI/UL 60950-1标准规定了信息技术设备的安全性能要求，其中包括了对信息技术设备进行HIPOT测试的要求。
3. 行业标准，不同行业对于产品的安全性能有着不同的要求，因此针对不同行业的产品，可能会有相应的行业标准对HIPOT测试提出要求。
五、测试参数。
在进行HIPOT测试时，需要根据被测设备的具体情况设置测试参数，包括测试电压、测试时间、泄漏电流等。
这些参数的设置需要根据相关标准和产品的特性来确定，确保测试的准确性和有效性。
六、测试结果。
根据HIPOT测试的结果，可以判断被测设备的绝缘性能是否符合要求。
如果测试结果合格，则可以认为产品的绝缘性能良好；如果测试结果不合格，则需要对产品进行进一步的检查和处理，以确保产品的安全性。
七、注意事项。
1. 在进行HIPOT测试时，需要严格遵守相关的安全操作规程，确保测试人员和设备的安全。
2. 需要使用合格的测试设备和仪器，确保测试结果的准确性和可靠性。
耐压绝缘测试HIPOT
AC/DC Dielectric Withstand Test (HIPOT Test)Q1. 何谓耐压测试?耐压测试是最常见的安规测试之一，常见的dielectric withstand、high potential、hipot test都是指耐压测试。
耐压测试的主要目的测试DUT(Device under Test)的绝缘能力。
故当设备在运作时，对测试点施以一高压，测试是否有绝缘破坏(Breakdown)或电气闪络(Flashover/ARC)发生。
:Q2. 在安规中绝缘有几种类型?绝缘类型分为四种：基本绝缘(Basic)、辅助绝缘(Supplementary)、双重绝缘(Double)以及加强绝缘(Reinforced)。
由於产品内部可能因灰尘过多、潮湿或是其他原因导致沿面放电，因此也须以耐压测试判断产品内部电路设计是否有沿面距离或绝缘不足等问题。
:Q3. 在AC耐压测试时，为何需要real current 的判断？AC输出总电流(total current)可能因部份内部容抗而造成与真实测试电流(real current)之间的差异。
电流在输出时，若受到较大容抗时，反应电流(reactive)会较大，而使得真实测试电流相对变小。
若无法准确测量输出电流与加以补偿，会造成测试上的盲点。
:Q4. 在DC耐压测试时，为何需要缓升时间？DC耐压测试通常会需要加上缓升时间以及放电时间，因为大多的DUT具有电容性而会导致充电电流产生。
为了使充电变位电流(charge current)稳定，需要缓升时间来缓冲，才不会因充电电流而导致漏电流过高，进而判断为不良品(FAIL)。
:Q5. 在做耐压测试时，为何需要缓降时间？耐压测试会使DUT充电，因此在耐压测试结束时须一段时间来进行放电，优良的耐压测试设备会将放电时间减至最少，并且在未达放电标准前会明显标示危险警告，以防止测试人员不当接触而受到电气伤害。
:Q6. 何谓flashover 电气闪络(ARC)?安规标准中明显指出不得有绝缘破坏(Breakdown)发生，而部份安规标准更要求不得有电气闪络(Flashover/ARC发生，但并无绝对测试标准。

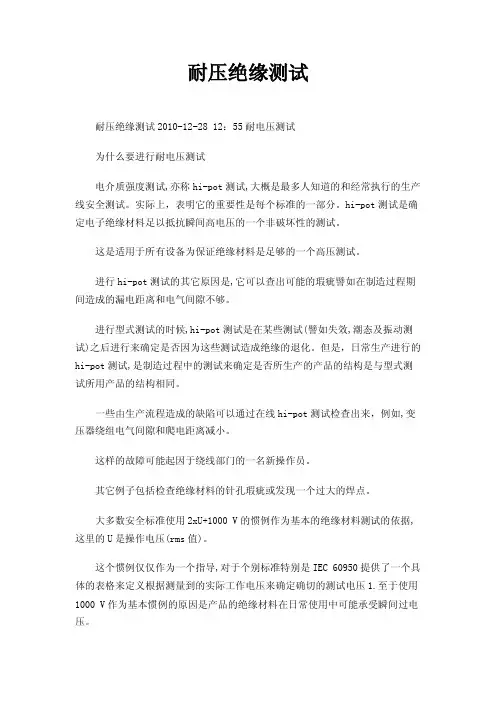

耐压绝缘测试
耐压绝缘测试耐压绝缘测试2010-12-28 12：55耐电压测试为什么要进行耐电压测试电介质强度测试,亦称hi-pot测试,大概是最多人知道的和经常执行的生产线安全测试。
实际上，表明它的重要性是每个标准的一部分。
hi-pot测试是确定电子绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试。
这是适用于所有设备为保证绝缘材料是足够的一个高压测试。
进行hi-pot测试的其它原因是,它可以查出可能的瑕疵譬如在制造过程期间造成的漏电距离和电气间隙不够。
进行型式测试的时候,hi-pot测试是在某些测试(譬如失效,潮态及振动测试)之后进行来确定是否因为这些测试造成绝缘的退化。
但是，日常生产进行的hi-pot测试,是制造过程中的测试来确定是否所生产的产品的结构是与型式测试所用产品的结构相同。
一些由生产流程造成的缺陷可以通过在线hi-pot测试检查出来，例如,变压器绕组电气间隙和爬电距离减小。
这样的故障可能起因于绕线部门的一名新操作员。
其它例子包括检查绝缘材料的针孔瑕疵或发现一个过大的焊点。
大多数安全标准使用2xU+1000 V的惯例作为基本的绝缘材料测试的依据,这里的U是操作电压(rms值)。
这个惯例仅仅作为一个指导,对于个别标准特别是IEC 60950提供了一个具体的表格来定义根据测量到的实际工作电压来确定确切的测试电压1.至于使用1000 V作为基本惯例的原因是产品的绝缘材料在日常使用中可能承受瞬间过电压。
实验和研究表示,这些过电压通常高达1000 V。
测试方法：高压通常是应用的在横跨被测试绝缘材料的二个部件之间,譬如测试设备(EUT)的一次侧电路(Primary Circuit)和金属外壳。
如果绝缘材料在两个部件之间是足够的,那么加在两个由绝缘体分离的导体之间的大电压只能产生非常小的电流流过绝缘体。
虽然这个小电流是可接受的,但是空气绝缘或固体绝缘不应该发生击穿。
因此,需要注意这个电流是因为局部放电或击穿的结果,而不是由于电容联结引起的。
耐压测试的几个方法
耐压测试的几个方法发布: 2010-3-17 10:11 | 作者: | 来源: 华人电气网简介：耐压测试或高压测试(HIPOT测试)是用来验证产品的品质和电气安全特性(如JSI、CSA、BSI、 UL、IEC、TUV等等国际安全机构所要求的标准)的一种100%的生产线测试。
这类测试进行的方式是让电气产品的输入电源线承受高电压一规定的时间，安全机构对每一产品类型规定高压的量值。
这项测试还规定在施加高电压期间"不许可发生电弧击穿(或称崩溃)"。
在CSA，UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。
这就可以看出耐压测试是电器安全标准的一个重要组成部分。
耐压测试（DielectricVoltageWithstandTest）也就是俗称的高压测试（HighVoltageTest），通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。
为什么要进行耐压测试？正常情况下，电力系统中的电压波形是正弦波。
电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。
过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。
雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。
但由于城镇及一般工业企业内的3－10kV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。
而且这里讨论的是民用电器，不在上述范围内，就不进一步讨论。
另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。
内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。
也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。
介电耐压测试方法
介电耐压测试方法
介电耐压测试是一种用于检测绝缘材料或绝缘系统的耐压强度的测试方法。
介电耐压测试可以帮助确定材料或系统是否能够在高电压条件下正常工作，以及其绝缘性能的好坏。
下面是两种常见的介电耐压测试方法：
1. 直流耐压试验（DC Hipot Test）：该方法使用直流电压来测试绝缘材料或系统的耐压能力。
在测试过程中，被测物品的两个电极之间施加一定的直流电压，通常持续一段时间。
通过检测被测物品是否出现漏电流或击穿现象，来评估其绝缘性能。
2. 交流耐压试验（AC Hipot Test）：该方法使用交流电压来测试绝缘材料或系统的耐压能力。
在测试中，通过施加一定频率的正弦交流电压，检测被测物品是否出现漏电流或击穿现象，以评估其绝缘性能。
交流耐压试验可更好地模拟实际工作条件下的电压变化。
无论是直流耐压试验还是交流耐压试验，测试参数（包括电压值、持续时间等）应根据被测物品的特性和要求进行设置。
此外，测试过程应在严格的安全措施下进行，以防止任何潜在的危险。
需要注意的是，介电耐压测试仅仅是评估绝缘性能的一种方法，还应结合其他测试和评估指标来对绝缘材料或系统的绝缘性能进行全面评估。
电器主要安全测试标准
电气主要安全测试标准电气安全主要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。
一Hi—Pot测试1、耐压测试基本原理：将被测产品在高压机输出的试验高电压下产生的漏电流与设置的判定电流相比较，若检出的漏电流值小于预设定值，则被测产品通过测试,当检出的漏电流大于判定电流时，试验电压瞬时切断并发出声光报警，从而测定被测件的耐压强度.对一般被测设备,耐压测试是测量火线与机壳之间的漏电流值2、耐压测试目的：Hi-Pot测试亦称电介质强度测试。
耐压测试是一种无破坏性的测试,它用来检测经常发生的瞬态高压(过电压）下产品的绝缘能力是否合格，确定电子绝缘材料足以抵抗瞬间高电压。
它在一定时间内施加高压到被测试产品以确保测试产品的绝缘性能足够强.进行这项测试的另一个原因是它也可以检出产品的一些缺陷:a、绝缘材料的绝缘强度太弱；b、绝缘体上有针孔；c、零组件之间距离不够/电气间隙和爬电距离(漏电距离）不够d、绝缘体被挤压而破裂关于过电压:分外部过电压(雷击引起)和内部过电压。
内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。
也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。
耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。
3、高压测试机参数设定目前市场上所见的耐压测试仪采用GB4706（等同IEC1010）标准高压测试机参数一般有四个参数：测试电压、漏电流、测试时间、频率。
设定方法如下:3—1、按SET键进入参数设定模式﹔3—2、电压设定﹕通过UP与DOWN兩键选择“AC档",交流电压测试.然后设定电压值，并选择“60Hz档”基本规定是：以两倍于被测物的工作电压再加1000V作为测试的标准电压.按照IEC61010的规定,测试电压必须在5s内逐渐地上升到所要求的试验电压值（例如5kV等），保证试验电压值稳定加在被测绝缘体上不少于5s如果测试是代表认证过程的一部分，必须是所使用的安全标准，包括IEC 60950 , 测试持续时间是1 分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐压绝缘测试HIPOT Test
AC/DC Dielectric Withstand Test (HIPOT Test)
Q1. 何谓耐压测试?
耐压测试是最常见的安规测试之一，常见的dielectric withstand、high potential、hipot test都是指耐压测试。
耐压测试的主要目的测试DUT(Device under Test)的绝缘能力。
故当设备在运作时，对测试点施以一高压，测试是否有绝缘破坏(Breakdown)或电气闪络(Flashover/ARC)发生。
:
Q2. 在安规中绝缘有几种类型?
绝缘类型分为四种：基本绝缘(Basic)、辅助绝缘(Supplementary)、双重绝缘(Double)以及加强绝缘(Reinforced)。
由於产品内部可能因灰尘过多、潮湿或是其他原因导致沿面放电，因此也须以耐压测试判断产品内部电路设计是否有
沿面距离或绝缘不足等问题。
:
Q3. 在AC耐压测试时，为何需要real current 的判断？AC输出总电流(total current)可能因部份内部容抗而造成与真实测试电流(real current)之间的差异。
电流在输出时，若受到较大
容抗时，反应电流(reactive)会较大，而使得真实测试电流相对变小。
若无法准确测量输出电流与加以补偿，会造成测试上的盲点。
:
Q4. 在DC耐压测试时，为何需要缓升时间？
DC耐压测试通常会需要加上缓升时间以及放电时间，因为大多的DUT具有电容性而会导致充电电流产生。
为了使充电变位电流(charge current)稳定，需要缓升时间来缓冲，才不会因充电电流而导致漏电流过高，进而判断为不良品(FAIL)。
:
Q5. 在做耐压测试时，为何需要缓降时间？
耐压测试会使DUT充电，因此在耐压测试结束时须一段时间来进行放电，优良的耐压测试设备会将放电时间减至最少，并且在未达放电标准前会明显标示危险警告，以防止测试人员不当接触而受到
电气伤害。
:
Q6. 何谓flashover 电气闪络(ARC)?
安规标准中明显指出不得有绝缘破坏(Breakdown)发生，而部份安规标准更要求不得有电气闪络(Flashover/ARC发生，但并无绝对测试标准。
ARC是属於电气放电的一种，当ARC发生时已表示
绝缘能力已不足，若多次的ARC发生，则会导致绝缘破坏。
:
Q7. 为何需要做电压补偿?
在耐压测试中，测试电压的标准是判断良品的主要因素之一。
许多耐压测试设备以变压器将低电压转换为高电压後输出，但仪器的内部阻抗会造成分压，尤其在一些品质不良的耐压测试设备中，实际输出电压无法达到安规标准。
为避免失误判定为良品而造成不必要的困扰，优良的耐压测试设备会以自动增益补偿(Auto Gain Compensation)修正与补偿电压至所须电压值，并将电压表设计於输出端，以便正确量测输出电压是否不足。
:。
