金属缠绕垫HGT20631-2009 带内外环垫片尺寸 GBT Microsoft Word 文档
索宝金属缠绕垫上型号说明
说明一.金属缠绕垫（a）垫片适用的公称压力：PN 16.PN25. PN 40.PN63. PN100. PN160 .(b)标记示例:SEBO DN25 PN25 D1525D1525含义：第一个字母为垫片形式、第一个数字为外加强圈金属材质，第二个数字代表金属带材质，第三个数字代表为金属带填充密封材料材质，第四个数字代表为内加强圈金属材质。
1525的垫片因为内加强圈和金属带使用了316L不锈钢，所以可以用在全站任意高腐蚀部位。
(2) 钢制管法兰用缠绕垫片执行标准：HG/T21631-2009（a）垫片适用的公称压力：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）.(b)标记示例. 公称尺寸为DN100.公称压力为Class900的钢制管法兰用带内环和对中环的缠绕垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9,填充材料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：缠绕垫SEBO MT600D 100- 900 1222二.八角垫2、执行标准(1) 钢制管法兰用金属环形垫执行标准：HG/T20612-2009（a）金属环形垫适用的法兰公称压力为：PN63、PN100、PN160(b)标记示例公称尺寸为DN100.公称压力为PN63的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-63 304(2)法兰用金属环形垫执行标准：HG/T20633-2009（a）金属环形垫适用的法兰公称压力为：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）(b)标记示例公称尺寸为DN100.公称压力为Class900的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-900 304三. 非石棉垫(1)钢制管法兰用非金属平垫：执行标准HG/T20606-2009公称尺寸为DN100.公称压力为PN63的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-63 RF(2)制管法兰用非金属平垫：执行标准HG/T20627-2009公称尺寸为DN100.公称压力为Class300的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-300 RF。
HG／T 20613-2009钢制管法兰用紧固件(PN系列)(带书签)
《紧回件表面缺陷 螺栓、螺钉和螺柱一般要求 >>GB/T 5779. 1 《紧固件表面缺陷 螺母 ))GB/T 5779.2 《紧固件表面缺陷 螺栓、螺钉和螺栓特殊要求 ))GB/T 5779. 3 《钢制管法兰 CPN 系列) ))HG/T 20592 《钢制管法兰、垫片、紧固件选配规定 CPN 系列) ))HG/T 20614 《承压设备元损检测 ))JB/T 4730 《电气绝缘用盼醒玻璃纤维模塑料 ))JB/T 5822 《环氧层压玻璃布管 ))JB/T 8150 《火力发电厂商温紧固件技术导则))DL/T 439 184
MI0 , M12 , M16 , M20 , M24 , M27 , M30 , M33
GB/T 6176
M36 X3 , M39X 3, M45X3 , M52X4 ,
M56X4
一一一 按 ASTM A194-2006a<< 高压或(和)高温用碳和合金钢螺母》的规定。
30CrM。
35CrMo OCr1 8Ni9
GB;T 3098. 1. 5. 6 GB;T 3098. 6. A4-50
A2-50
注.低强度紧固件材料仅适用于压力等级小于或等于 PN40 的法兰以及非金属平垫片。
4. O. 2 紧回件材料的使用压力和温度范围按本标准表 5. O. 4 的规定。
4.0.3 商品级紧固件的材料和力学性能应符合 GB/T 3098. 1 、 GB/T 3098.2 、 GB/T 3098.6 和 GB/T 3098. 15 的规定。 4.0.4 专用级紧固件的化学成分、热处理制度以及力学性能应符合表 4. O. 4 的要求。力学性能试 样应在规定热处理后的毛坯上沿轧制方向切取，试样切取的位置为:

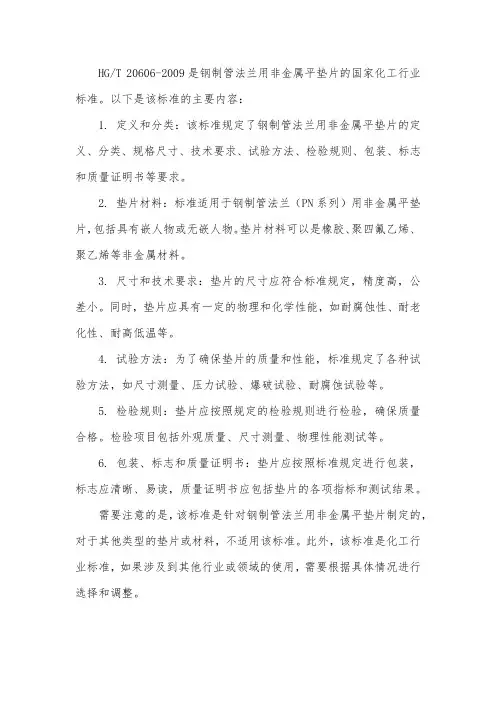

hgt206062009垫片标准
HG/T 20606-2009是钢制管法兰用非金属平垫片的国家化工行业标准。
以下是该标准的主要内容：
1. 定义和分类：该标准规定了钢制管法兰用非金属平垫片的定义、分类、规格尺寸、技术要求、试验方法、检验规则、包装、标志和质量证明书等要求。
2. 垫片材料：标准适用于钢制管法兰（PN系列）用非金属平垫片，包括具有嵌人物或无嵌人物。
垫片材料可以是橡胶、聚四氟乙烯、聚乙烯等非金属材料。
3. 尺寸和技术要求：垫片的尺寸应符合标准规定，精度高，公差小。
同时，垫片应具有一定的物理和化学性能，如耐腐蚀性、耐老化性、耐高低温等。
4. 试验方法：为了确保垫片的质量和性能，标准规定了各种试验方法，如尺寸测量、压力试验、爆破试验、耐腐蚀试验等。
5. 检验规则：垫片应按照规定的检验规则进行检验，确保质量合格。
检验项目包括外观质量、尺寸测量、物理性能测试等。
6. 包装、标志和质量证明书：垫片应按照标准规定进行包装，标志应清晰、易读，质量证明书应包括垫片的各项指标和测试结果。
需要注意的是，该标准是针对钢制管法兰用非金属平垫片制定的，对于其他类型的垫片或材料，不适用该标准。
此外，该标准是化工行业标准，如果涉及到其他行业或领域的使用，需要根据具体情况进行选择和调整。
金属缠绕垫分类
GB4622,HG20610和HG20631标准中”B“为内环”C“为外环，代号顺序为：外环，钢
例如：D2222
D：内外环形 第一个2代表：外环材质304 第二个2代表：金属带304 第三个2代表： 个2代表；内环材质304
金属缠绕垫片特点 ： 回弹率：≥17% 兰清洗方便 3000MM. 。
a.密封性能优
下也能使用
环”C“为外环，代号顺序为：外环，钢带，填充料，内环。
4 第二个2代表：金属带304 第三个2代表：非金属材料带为柔性石墨 第四 2代表；内环材质304
压缩率：18-30% 封泄漏率＜1.0X10-5 （CM3/S） 易损坏密封面及容易散架。 高，在法兰微变形或有缺陷的情况
b.拆装方便，法 d.最大直径可达
压缩率：18-30%
密封泄漏率＜1.0X10-5 （CM3/S）
c.运输困难，容易损坏密封面及容易散架。
e.对法兰的要求不高，在法兰微变形或有缺陷的情况
属缠绕垫分类
填充料
特制石棉带ASB 柔性石墨带GRA 聚四氟乙烯带PTFE 非石棉带NoASB 云母带Mica 陶瓷纤维带Ceramic fibre 蛭石Vermiculite

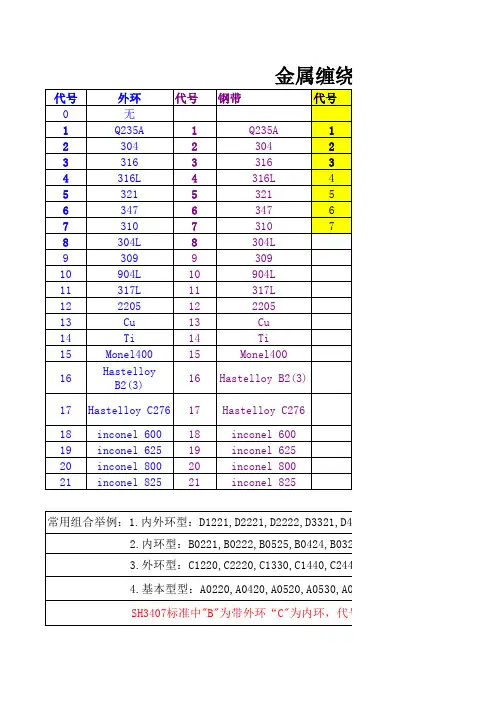

金属缠绕垫分类
代号 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16
外环 无
Q235A 304 316 316L 321 347 310 304L 309 904L 317L 2205 Cu Ti
Monel400
Hastelloy B2(3)
代号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
19
inconel 625
20
金属缠绕垫 标准
金属缠绕垫标准金属缠绕垫是一种常见的密封垫片，通常用于高压密封连接场合，如管道、阀门、泵等。
金属缠绕垫的标准是确保其质量、性能和安全使用的重要依据。
以下是对金属缠绕垫标准的详细介绍：一、标准概述金属缠绕垫标准包括国内标准和国际标准。
国内标准是指中国国家标准（GB），是中国国家质量技术监督局制定的标准。
国际标准是指国际标准化组织（ISO）制定的标准，是全球通用的标准。
二、标准内容规格尺寸金属缠绕垫的规格尺寸有多种，根据不同的应用场合和设备要求，有不同的规格和尺寸。
标准规定了金属缠绕垫的直径、长度、厚度等规格尺寸，以及内环、外环等配件的尺寸和结构。
材料金属缠绕垫的材料主要是金属带和填充物。
金属带一般采用高强度、耐腐蚀、耐高温的合金钢、不锈钢等材料。
填充物一般为石棉、聚四氟乙烯等材料，其种类和比例也需要按照标准进行规定。
制造工艺金属缠绕垫的制造工艺需要按照标准规定进行，包括金属带的缠绕方式、填充物的填充比例、热处理工艺等。
性能要求金属缠绕垫的性能要求包括力学性能、密封性能、耐腐蚀性能等。
标准对金属缠绕垫的性能要求进行了详细的规定，以确保其能够满足使用要求。
检验方法金属缠绕垫的检验方法也需要按照标准规定进行，包括外观检验、尺寸检验、性能试验等。
三、标准应用金属缠绕垫标准广泛应用于工业领域，如石油、化工、电力、冶金等。
在使用金属缠绕垫时，需要根据具体的应用场合和设备要求选择合适的规格尺寸、材料和制造工艺。
同时，生产厂家需要按照标准进行生产制造，确保产品质量符合标准要求。
四、标准发展随着科技的不断进步和工业技术的不断更新，金属缠绕垫标准也在不断发展和更新。
标准的发展趋势是更加严格的质量要求、更加环保的材料、更加高效的制造工艺和检验方法。
生产厂家需要不断跟进标准的更新，以确保其生产的产品符合最新的标准要求。
金属缠绕垫标准是确保其质量、性能和安全使用的重要依据。
生产厂家需要按照标准进行生产制造，确保产品质量符合标准要求，同时也需要不断跟进标准的更新，以生产出符合最新标准要求的金属缠绕垫产品。

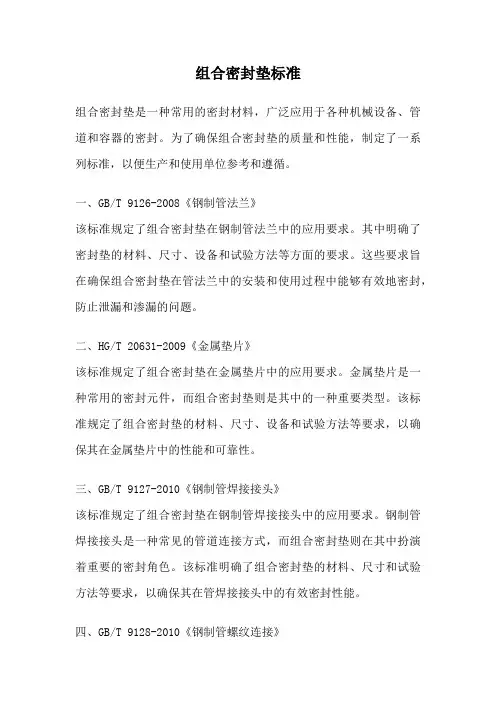

组合密封垫标准
组合密封垫标准组合密封垫是一种常用的密封材料，广泛应用于各种机械设备、管道和容器的密封。
为了确保组合密封垫的质量和性能，制定了一系列标准，以便生产和使用单位参考和遵循。
一、GB/T 9126-2008《钢制管法兰》该标准规定了组合密封垫在钢制管法兰中的应用要求。
其中明确了密封垫的材料、尺寸、设备和试验方法等方面的要求。
这些要求旨在确保组合密封垫在管法兰中的安装和使用过程中能够有效地密封，防止泄漏和渗漏的问题。
二、HG/T 20631-2009《金属垫片》该标准规定了组合密封垫在金属垫片中的应用要求。
金属垫片是一种常用的密封元件，而组合密封垫则是其中的一种重要类型。
该标准规定了组合密封垫的材料、尺寸、设备和试验方法等要求，以确保其在金属垫片中的性能和可靠性。
三、GB/T 9127-2010《钢制管焊接接头》该标准规定了组合密封垫在钢制管焊接接头中的应用要求。
钢制管焊接接头是一种常见的管道连接方式，而组合密封垫则在其中扮演着重要的密封角色。
该标准明确了组合密封垫的材料、尺寸和试验方法等要求，以确保其在管焊接接头中的有效密封性能。
四、GB/T 9128-2010《钢制管螺纹连接》该标准规定了组合密封垫在钢制管螺纹连接中的应用要求。
钢制管螺纹连接是一种常见的管道连接方式，而组合密封垫则在其中发挥着重要的密封作用。
该标准明确了组合密封垫的材料、尺寸和试验方法等要求，以确保其在管螺纹连接中的可靠密封性能。
五、HG/T 20632-2009《金属垫片焊接接头》该标准规定了组合密封垫在金属垫片焊接接头中的应用要求。
金属垫片焊接接头是一种常见的管道连接方式，而组合密封垫则在其中发挥着重要的密封作用。
该标准明确了组合密封垫的材料、尺寸和试验方法等要求，以确保其在金属垫片焊接接头中的有效密封性能。
六、GB/T 9129-2010《钢制管承插焊接接头》该标准规定了组合密封垫在钢制管承插焊接接头中的应用要求。
钢制管承插焊接接头是一种常见的管道连接方式，而组合密封垫则在其中扮演着重要的密封角色。
垫片技术要求
执行GH/T 20631 金属缠绕垫的技术要求1、金属带厚度0.2mm 允许偏差正负0.02mm2、金属带硬度HV≤15034、碳钢对中环应符合GB/T 11253 或GB/T912 的规定，并经喷涂、电镀或其他表面处理5、内环允许深入管子内径最大数值为1.5mm6、垫片不得有影响其密封性的损伤、扭曲和变形缺陷7、垫片尺寸公差符合GH/T 20631-2008 表5.0.28、缠绕垫片缠绕部分外径处3-5圈应为不加填料的金属带，内径处2-3圈应为不加填料的金属带9、缠绕部分内、外径点焊处数目不少于4个，且不得有过烧和未焊透等焊接缺陷。
10、填充物应平整，且适量高出金属带其值约为0.15mm正负0.1mm。
11、内环和对中环周边应去除毛刺12、公称尺寸DN15≤D≤DN25，压力等级Class150≤C≤Class600 的垫片厚度应为4.5mm 且在170Mpa 均匀压力作用下，厚度可以压缩至接近对中环；其他公称尺寸和压力等级的垫片，在200Mpa 均匀压力作用下，厚度可以压缩至接近对中环.执行GH/T 20627 法兰用非金属垫片的技术要求1、橡胶种类垫片邵尔A 硬度65≤A≤752、橡胶种类垫片拉伸强度≥10Mpa3、氯丁橡胶、丁腈橡胶扯断伸长率≥250%；三元乙丙、氟橡胶扯断伸长率≥150%4、柔性石墨垫片氯离子含量≤50*10 -65、垫片尺寸满足GH/T 20627 表5.0.1和表5.0.2尺寸公差要求6、垫片厚度满足GH/T 20627 5.0.3条要求。
7、垫片应平整，无翘曲变形，不允许有夹渣、裂缝、气泡、外来杂质和其他可能影响使用的缺陷；边缘应整齐切割。
8、垫片要求整张制成，不允许有拼接。
金属缠绕垫片的种类及标准
金属缠绕垫片的种类及标准金属缠绕垫片的种类：（一）基本型金属缠绕垫、（二）带外环金属缠绕垫（三）带内环金属缠绕垫（四）带内外环金属缠绕垫（五）换热器用（带筋）（六）异形金属缠绕垫金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
1.金属带材料A. 采用厚度为0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti,0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷C.不锈钢的硬度值HV≤200D.一般的钢带的宽度是3.2mm,4.5mm,8mm,W型的钢带可以更厚。
2. 非金属带材料A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，陶瓷纤维及云母带等。
带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%C. 非金属带的氯离子含量≤100PPMD.各类介质及各种非金属带的推荐使用温度及压力E.一般的钢带的宽度是3.2mm,4.5mm,8mm3.内外环材料常用的有304SS,316LSS,321SS,347SS,碳钢,钛,铜.mix:The flange on the pad designs to facilitate the installation of the Company under the gasket-caliber size, the gasket external welding a 2 ~ 8 positioning belt buckle for positioning hole in the flange, to prevent displacement installation gasket or falling out of the supporting material and saving hours of work.Types and gasket materials1, Winding pads divided into four forms: that is, as the basic type A, B band strengthen ring, the C-band to strengthen the ring, the D-band, the strengthening ring.2, the general use of materialsA strip: 0 Cr13, 0Cr18Ni9 (304), 0Cr18Ni9Ti, 1Cr18Ni9Ti (321), 0Cr17Ni12Mo2 (316), 00Cr17Ni14Mo2 (316L)B, both inside and outside ring materials are A3, 304,316,316 LC, non-metallic sandwich belt: Flexible Graphite PTFE,custom-made asbestos.使用范围： Use of:1、使用温度：-196℃-650℃ 1, the use of Temperature: -196 °C -650 ° C（氧化介质中不高于450℃）Oxidation medium does not exceed 450 °C)2、使用压力≤ 26MPa 2, the use of pressure ≤ 25MPa3、垫片厚度：2.5-4.5mm 3, gasket thickness :2.5-4.5 mm性能：1、适用范围广。
