课题二、电阻、电感和电容元件(下)
三、教学难点： 1、电容和电感元件的储能。
电气教研室
复习导入：
1. 电阻的伏安特性以及电导 2. 电感的通直隔交与储能特性
电气教研室
1由于线圈自身 电流变化 而产生的 电磁感应 现象 称为自感现象。线圈的 自感磁链 与 电流 的比值， 称为线圈的电感
2线圈的电感是由线圈本身的特性决定的，即与 线圈的 尺寸、 匝数和媒介质的 磁导率 有关， 而与线圈是否有电流或电流的大小 无关 。
课题二、电阻、电感和电容元件（下）
电气教研室： 2016年9月20日
一、教学目标： 1、电阻元件及电阻元件的欧姆定律 ； 2、电容和电感元件的电压电流特性 ； 3、电容和电感元件的功率特点 。
二、教学重点： 1、三种元件的符号含义； 2、电容元件的电压电流微分关系； 3、电感元件的电压电流微分关系 。
电气教研室
电解电容
钽电容 钽电容
电气教研室
1、两个相互 绝缘又靠的很近的导体组成一个电容器。这两个导体称为电容器 的两个 极板 ，中间的绝缘材料称为电容器的 介质 。
2电容的单位是 法拉（F），比它小的单位是微法（μF）和 皮法（pF），它们之
间的换算关系为： 1F=106μf=1012 pF
。
电气教研室
3电阻器是 耗能 元件，电感器和电容器都是 储能 元件，线圈的 电感 就反映它储存磁场能量的能 力。
电气教研室
三、电容元件 C :
单位电压下存储的电荷
（单位：F, F, pF）
i
+ +q
u ++ ++
- - - - -q -
C qu
电气教研室
1. 电容上电流、电压的关系
+i
u
-
C
C
q u
i dq C du
dt
dt
当 u U (直流) 时,
du 0 dt
所以,在直流电路中电容相当于断路.
即电容通交隔直。
ห้องสมุดไป่ตู้
i 0
电气教研室
2. 电容的功率和储能
关联方向下
p ui
w 1 CU 2 2
当线圈中的电压增加时， 电容将吸收能量并转换为电场能。 当线圈中的电压减少时， 电容将释放能量还给电源。
所以电容也是储能元件。
3电容是电容器的固有属性，它只与电容器的 极板正对面积 、 极板间距离 以及 极板间电介质的特性 有关，而与 外加电压大小 、 电容器带电多少 等外部条件无关。
4、有两个电容器，且C1>C2，如果它们两端的电压相等，则C1所带的电
荷较多。
（√）
电气教研室
小结：
1、线性电阻元件及伏安特性； 2、电容元件的电压电流关系及储能特性； 3、电感元件的电压电流关系及储能特性。

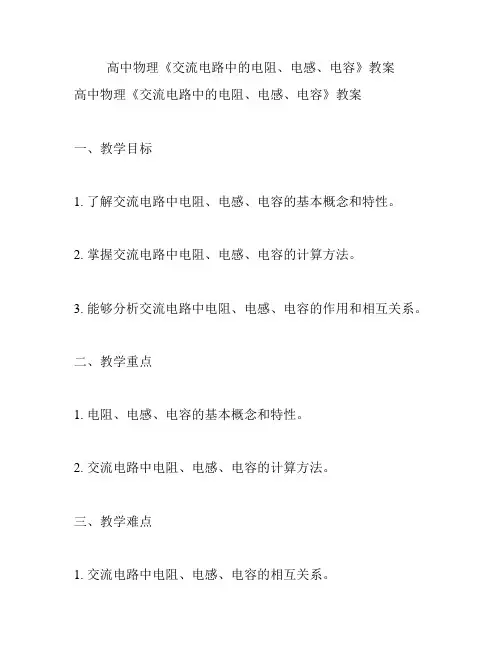

高中物理《交流电路中的电阻、电感、电容》教案
高中物理《交流电路中的电阻、电感、电容》教案高中物理《交流电路中的电阻、电感、电容》教案一、教学目标1. 了解交流电路中电阻、电感、电容的基本概念和特性。
2. 掌握交流电路中电阻、电感、电容的计算方法。
3. 能够分析交流电路中电阻、电感、电容的作用和相互关系。
二、教学重点1. 电阻、电感、电容的基本概念和特性。
2. 交流电路中电阻、电感、电容的计算方法。
三、教学难点1. 交流电路中电阻、电感、电容的相互关系。
2. 交流电路中电阻、电感、电容的作用分析。
四、教学内容1. 交流电路中的电阻（1）基本概念：当交流电通过一个电阻时，会产生电阻损耗，即将一部分电能转化为热能，使电路中的总能量减少。
（2）计算方法：在交流电路中，电阻的阻抗为R，单位为欧姆（Ω），计算公式为Z=R。
（3）作用分析：在交流电路中，电阻主要起到限流作用，防止电流过大而烧坏元件。
2. 交流电路中的电感（1）基本概念：当交流电通过一个线圈时，会产生磁场变化，从而产生自感电动势和互感电动势，使得线圈中的总能量发生变化。
（2）计算方法：在交流电路中，线圈的感抗为XL，单位为欧姆（Ω），计算公式为Z=XLj，其中j为虚数单位。
（3）作用分析：在交流电路中，线圈主要起到储能作用，使得能量在自感和互感之间转化，并且可以滤除高频噪声。
3. 交流电路中的电容（1）基本概念：当交流电通过一个电容时，会产生极板之间的电场变化，从而使得电容中的总能量发生变化。
（2）计算方法：在交流电路中，电容的阻抗为XC，单位为欧姆（Ω），计算公式为Z=1/XCj。
（3）作用分析：在交流电路中，电容主要起到储能作用，并且可以滤除低频噪声。
五、教学方法1. 讲授法：通过讲解理论知识和计算方法来帮助学生理解和掌握交流电路中的电阻、电感、电容的基本概念和特性。
2. 实验法：通过实验来观察和验证交流电路中的各种元件的特性和作用。
3. 讨论法：通过讨论来帮助学生理解和分析交流电路中各种元件的相互关系和作用。
电阻电容电感ppt课件
电阻 电容 电感元件
电阻元件 电容元件 电感元件
5
1.电阻元件
一、电阻基本概念
限流+调压
电阻器是电子设备中使用最多的基本元件之一。各种材料的 物体对通过它的电流都呈现一定的阻碍作用，我们把这种阻 碍电流的作用叫做电阻（物体阻碍电流通过的属性，叫物体 的电阻）。
在远距离传输电能的强电工程中，电阻是十分有害的，它消 耗了大量的电能。然而在无线电工程中，在电子仪器当中， 尽管电阻同样会消耗电能，但在许多情况下，它具有特殊作 用。
前有 乘 偏 三效 数 差 环数 为
精密色环电阻器 标称值430×102=43kΩ 偏差±1%
（b）
图 电阻器色环标志法
31
电容的默认基本单位：pF
位置 方向
棕 绿 橙
黄 紫 红
银
标称值0. 015μF 标称值4700pF 偏差±10% 偏差±20%
立式色电容器
蓝灰红银
棕黑黑红银
பைடு நூலகம்
标称值6800pF 偏差±10% 色点标示的电容器
如：可见光敏电阻，主要材料是硫化镉，应用于光电控制。红外光敏 电阻，主要材料是硫化铅，应用于导弹、卫星监测。
其符号为：
22
C. 压敏电阻（MY）
压敏电阻是以氧化锌为主要材料制成的半导体陶瓷元件，电阻值随 加在两端电压的变化按非线性特性变化。当加到两端电压不超过某一特 定值时，呈高阻抗，流过压敏电阻的电流很小，相当于开路。当电压超 过某一值时，其电阻急骤减小，流过电阻的电流急剧增大。
抽油烟机上所装的电子鼻，即是利用气敏管；测汽车尾气、司机是否喝 酒等装置都是利用气敏管。
25
2、电抗元件的标志方法 这里我们所介绍的是电抗元件的电阻值、电
电阻器、电容器与电感器教学设计方案
电阻器的种类
01 固定电阻器
电阻值固定，不可调节
02 可变电阻器
电阻值可调节，用于调节电路参数
03 特种电阻器
具有特殊功能，如温度传感器、光敏电阻等
电阻值和功率
电阻值的单位
功率与电阻值关系
电阻值的单位为欧姆（Ω）
功率电压²/电阻值
串联和并联电阻
串联电阻的 总电阻计算
总电阻等于各电 阻值之和
并联电阻的 总电阻计算
计算公式为总电 阻倒数等于各电 阻倒数之和的倒
数
电阻器应用领域
电阻器广泛应用于电子电路中，例如在电源、传 感器、滤波器、调节器等电路中起着至关重要的 作用。合理选择和应用电阻器，可以保证电路的 稳定运行和性能优异。
● 02
第2章 电容器的应用及性能
电容器简介
电容器是一种储存电荷的元件，具有存储电荷和 释放电荷的能力。它在电路中起到储能的作用， 是电子电路中常见的元件之一。
信号处理电 路的整体布
局
优化电路布局， 减少干扰
电子设备的防护设计
静电防护电路的应 用
使用静电屏蔽材料 接地设计要合理
过压保护电路的设 计
采用过压保护器 设置过压保护开关
系统电源的设计
01 开关电源的原理
实现高效能转换
02 线性电源的优缺点
稳定性较高，但效率较低
03
总结
电路设计案例分析涵盖了低通滤波器、信号处理 电路、电子设备防护设计和系统电源设计等内容。 通过本章的学习，能够掌握电路设计的关键要点， 为实际应用提供指导和参考。
● 06
第6章 实验设计与教学实践
实验目的与原理
在本实验中，将探索电阻器、电容器和电感器的 特性，进行电路设计与模拟实验。通过实验，学 生可以深入了解这些元件的工作原理和特点，提 升实践能力和对电路的理解。
交流电路电阻、电感和电容的串、并联实验
6. 分析并联电路特性
7. 对比串并联电路特性
使用测量仪表分别测量并联电路中的电压、电流和功率因数等参数，并记录数据。
根据测量数据，分析并联电路中电阻、电感和电容对电路特性的影响，如阻抗、相位角等。
将串联电路和并联电路的测量数据进行对比，分析两种不同连接方式对电路特性的影响。
实验步骤
2. 在连接电路时，应注意正负极的连接顺序，避免短路或接反导致实验失败或损坏实验器材。
电容串联实验数据记录与处理
04
电阻、电感、电容并联实验
并联电路中各元件的电压相等，即U1=U2=U3=…=Un。
并联电路的总电流等于各元件电流之和，即I=I1+I2+I3+…+In。
并联电路具有分流作用，即每个元件分得的电流与其电阻成反比。
01
02
03
04
并联电路特点分析
数据记录
记录各电阻的阻值和总电阻的阻值，以及实验过程中的其他相关数据。
通过实验数据，我们验证了交流电路中欧姆定律、基尔霍夫定律等基本原理的正确性。
串联电路中，总阻抗等于各元件阻抗之和，而并联电路中，总阻抗的倒数等于各元件阻抗倒数之和。
实验结果还表明，在特定频率下，电感和电容的阻抗相等，此时电路处于谐振状态，电流达到最大值。
实验结论总结
进一步研究不同频率下电阻、电感和电容的串并联特性，以及它们对电路性能的影响。
交流电桥
交流电桥是一种测量交流电路阻抗和相位差的实验仪器。通过调节电桥平衡，可以测量出待测电路的阻抗和相位差。
实验原理
阻抗
01
在交流电路中，阻抗是表示元件对电流阻碍作用的物理量，包括电阻、电感和电容的阻抗。阻抗的大小和相位角反映了元件对电流的阻碍程度和电流与电压之间的相位关系。
实验内容电阻电感电容的测量doc
电阻、电感、电容的测量一、目的1、学习使用兆欧表。
2、学习万用表的工作原理。
3、学习使用直流电桥，万用电桥。
掌握误差分析的计算方法。
4、设计一个简单的直流电桥。
二、原理（略）三、实验设备（1）直流毫安表1台（2）直流单臂电桥1台（3）直流双臂电桥1台（4）交流电桥1台1台（5）兆欧表（6）电阻箱4 1台（7）实验装置1台四、实验内容与步骤1、直流单电桥测量电阻○1将检流计调零，使其机械指零。
○2将30Ω的电阻接在QJ23型直流单电桥上x R的两个接线柱上，选择适当的比较臂，各档充分利用，以提高测量的精度，选用⨯0.01档○3调节“比较臂”的电阻为300Ω。
○4按下电源按钮B并锁住，按下按钮G，若指针向正的方向偏转，则应加大比较臂电阻，反之，则应减小电阻，直流检流计指针为零，说明此时电桥平衡，记下比较臂的电阻值。
○5分别将按钮G、B放松，将30Ω电阻换为51Ω、510Ω、200Ω，重复以上步骤，数据见表1。
表1、直流单电桥2、直流双电桥测量电阻○1在直流双电桥底部装入电池，并将被测电阻按电路图接在电桥相应的1C 、2C 、1P 、2P 接线柱上○2将开关K 扳到“开”的位置，稍等片刻，调节指零仪指针，使其指零。
○3选择量程因素为⨯1，调节步进盘读数为0.04，调节指零仪的灵敏度旋钮，使其处于最低位置，○4按下按钮 G并锁住，用手按住B ，调节步进盘和滑线盘读数，调节指零仪的灵敏度旋钮，增加灵敏度，使其指针为零，记下步进盘和滑线盘的读数。
○5选择量程因素为⨯0.1，⨯0.01，重复步骤○4。
数据见表2。
3、设计一个简单的直流电桥。
用三个电阻箱，一个电流表，以及利用实验装置上的直流稳压源组成一个简单的直流电桥。
如图1如图1所示。
其中，1R 、2R 、3R 和4R 构成四个桥臂，a 、b 、c 和d 是四个顶点，G 是电流表，E 是电源。
a 、b 两点之间接有电源，称电源对角线；c 、d 两点之间有接有检流计，称检流计对角线。
电阻电容电感主要器件PPT学习教案
电感器常见的可分为两类：一是具有自感作用的线圈，另
一类是具有互感作用的线圈。
1、自感线圈类：又可分为：a)、固定电感器，包括小型固
定电感器（色码电感）、空心线圈、扼流圈（有高频和低频两
种，其作用是阻止高频信号通过，而让低频信号畅通无阻）等。
自感线圈在电路中的符号为：
选频、级间耦合用；c)、音频输入变压器，其作用是音频信号经
第8页/共35页
二、电容器的作用
电容器的作用主要有：耦合、滤波、隔直流、调谐以及与 电感元件组成振荡电路等。在电力系统中，它可以用以改善系 统的功率参数，提高电能的利用率；在机械加工艺中可用以进 行电火花加工等。
三、电容器的特性
电容器在电路中具有隔断直流电、通过交流电的作用，常 称其具有“隔直”和“通交”功能。
第三位字母表示：Y=10-2 X=10-1 A=100 B=101 C=102 D=103 E=104 F=105
第5页/共35页
附表三、E24系列 规格值
1 2 3 4 5 6 7 8 9 10 11 12 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 13 14 15 16 17 18 19 20 21 22 23 24 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
附： 电阻器示值读法：
1、E-96系列示值（单位为欧姆[Ω]）：
a)、用数值表示：第一~第三位为有效数字，第四位为10的幂指数,即 10的多少次方。如：电阻示值为1211，则表示电阻的阻值为：
121*101 Ω =1210 Ω=1.21KΩ。 b)、用代码表示：第一、第二位为数值代码,第三位为10的幂指数代码. 如：电阻示值为03C,查附表二知：03代表105,C表示102,则电阻的阻值为：
高二物理教案探究电阻、电感和电容的区别与联系
高二物理教案探究电阻、电感和电容的区别与联系一、实验目的本实验旨在通过探究电阻、电感和电容的特点及其相互之间的区别与联系，深入了解电学知识。
二、实验内容本实验分为以下三个部分：1.探究电阻的特点及其影响（1）用导线连接电池和电灯泡，测量电路中的电流强度和电桥电压，并记录下来。
（2）在电路中插入不同的电阻，测量电路中的电流强度和电桥电压，记录下来并进行比较分析。
（3）对比不同电阻下电路中的电流强度和电桥电压，探究电阻对电路的影响以及电阻之间的区别。
2.探究电感的特点及其影响（1）将电池、电灯泡和直流电动机串联，测量电路中的电流强度和电桥电压，并记录下来。
（2）在电路中插入不同的电感，测量电路中的电流强度和电桥电压，记录下来并进行比较分析。
（3）对比不同电感下电路中的电流强度和电桥电压，探究电感对电路的影响以及电感之间的区别。
3.探究电容的特点及其影响（1）用导线连接电池和电容器，测量电路中的电流强度和电桥电压，并记录下来。
（2）在电路中插入不同的电容，测量电路中的电流强度和电桥电压，记录下来并进行比较分析。
（3）对比不同电容下电路中的电流强度和电桥电压，探究电容对电路的影响以及电容之间的区别。
三、实验原理1.电阻电阻是表示电路中阻碍电流流动并转换电能为热能的物理量。
电阻大小由电路中的物质、形状、长度和横截面积等参数决定。
电阻和电流强度呈反比例关系，和电流的方向无关。
2.电感电感是指电路中各种元器件对电流变化的阻力。
电感对交流电路的影响最为显著。
电感的大小与线圈匝数、线性粗细、截面积和长度等因素有关。
3.电容电容是指电路中能储存电荷的元器件。
电容器由两个导体分开，并通过介质电介质隔开，它可以在它的两端储存电荷。
电容的大小由电容器的形状和尺寸、电介质的介电常数、以及电容器的相对位置等因素决定。
四、实验分析1.电阻通过对电路中不同电阻下的电流强度和电桥电压进行测量和比较，可以发现电阻越大在电路中消耗的电能就越多，因此电路的亮度会降低，所以电阻与电路的总电阻呈正比例关系。
《电工基础》课程标准3.0
《电工基础》课程标准一．适用对象：初中后五年制高职“机电一体化”专业学生二．课程性质本课程是机电专业的一门重要专业课。
其任务是使学生掌握电气技术人员所必须具备的电工基本理论、分析计算的基本方法。
为学习后续课程电子技术基础、电气控制、维修电工技能训练等课程打下基础，同时也为毕业后继续学习及从事实际工作打下必要的基础。
学习本课程须具备高等数学、物理课程中的相关知识。
三．课时：64学时四．学分：4学分五．课程目标本课程的教学目标是：使学生具备高素质劳动者和高级专门人才所必须的电工技术的基本知识和基本技能，初步形成解决实际问题的能力，为学习专业知识和职业技能打下基础，并注意渗透思想教育，逐步培养学生的辨证思维，加强学生的职业道德观念。
通过本课程的教学，应使学生达到下列基本要求：1．理解电路模型的概念；电流、电压及其参考方向的概念。
熟练掌握电阻元件、电感元件、电容元件、理想电压源及理想电流源的参数与电压、电流关系。
熟练掌握基尔霍夫定律。
2．熟练掌握直流线性电阻性电路的分析与计算方法，特别是能正确应用节点法、回路法、实际电压源与实际电流源的等效变换、叠加原理、戴维南定理。
3．熟练掌握正弦量的有效值、角频率、相位与相位差的概念；相量的概念；电阻、电感、电容元件的相量模型；相量形式的KCL和KVL。
复阻抗、复阻纳的概念。
能熟练计算阻抗串、并联电路和作出相量图。
掌握互感电路的同名端和互感系数的概念。
4．熟练掌握三相电路中相电压与线电压、相电流、线电流与中线电流的关系。
熟练掌握对称三相电路的特点和计算，三相电路的功率计算。
5．了解非正弦周期量的谐波分析；有效值的概念；非正弦周期信号作用于线性电路的计算。
6．掌握铁磁性物质的磁化及磁滞回线、基本磁化曲线，铁心损耗、交流铁心线圈的基本关系。
了解恒定磁通的磁路计算。
7．学会使用各种常见的电工仪表和常用的电工实验设备；按电路图正确连接实验线路。
正确记录和处理实验数据，观察实验现象，分析和排除故障。
《探究电阻、电感和电容的作用》 教学设计
《探究电阻、电感和电容的作用》教学设计一、教学目标1、知识与技能目标（1）学生能够理解电阻、电感和电容的基本概念和物理意义。
（2）掌握电阻、电感和电容在电路中的作用和特性。
（3）学会使用欧姆定律、电感和电容的公式来分析简单电路。
2、过程与方法目标（1）通过实验探究，培养学生的观察能力、动手操作能力和数据分析能力。
（2）引导学生运用类比、归纳等方法，总结电阻、电感和电容的特点和规律。
3、情感态度与价值观目标（1）激发学生对电学知识的兴趣和探索欲望，培养学生的科学态度和创新精神。
（2）让学生体会物理学在实际生活中的广泛应用，增强学生的学习动力和社会责任感。
二、教学重难点1、教学重点（1）电阻、电感和电容的概念和特性。
（2）电阻、电感和电容在直流和交流电路中的作用。
2、教学难点（1）电感和电容对交流电路的影响。
（2）理解电阻、电感和电容的阻抗概念。
三、教学方法1、讲授法讲解电阻、电感和电容的基本概念、公式和原理，使学生建立初步的知识框架。
2、实验法通过实验让学生亲身体验电阻、电感和电容在电路中的作用，增强学生的感性认识和实际操作能力。
3、讨论法组织学生进行小组讨论，引导学生思考和交流，共同解决问题，培养学生的合作精神和思维能力。
4、类比法利用类比的方法，将电阻、电感和电容与日常生活中的现象进行类比，帮助学生更好地理解抽象的概念。
四、教学过程1、导入新课（1）展示一些常见的电子设备，如手机、电脑、电视等，提问学生这些设备中都包含哪些电学元件。
（2）引入电阻、电感和电容这三个重要的电学元件，激发学生的学习兴趣。
2、知识讲解（1）电阻定义：导体对电流的阻碍作用。
公式：R ＝ρL/S（其中 R 为电阻，ρ 为电阻率，L 为导体长度，S 为导体横截面积）。
单位：欧姆（Ω）。
特性：电阻的大小与导体的材料、长度、横截面积和温度有关。
在直流电路中，电阻起到限流和分压的作用。
（2）电感定义：当电流通过线圈时，在线圈中产生的自感电动势对电流变化的阻碍作用。
教案《电阻、电感和电容元件串联的交流电路》
教案《电阻、电感和电容元件串联的交流电路》一、教材分析《电阻、电感和电容元件串联的交流电路》是中职电子专业的重要课程内容，旨在让学生掌握交流电路中电阻、电感、电容元件的基本特性及其串联时的电路分析方法。
本节内容逻辑严密，从元件特性出发，逐步推导出串联电路中的电压、电流及功率关系，为后续复杂电路的学习奠定基础。
二、学情分析本节课面向中职电子专业二年级学生，全班共有45名学生，其中男生30名，女生15名。
学生已具备一定的电子基础知识，但对交流电路的理解尚显薄弱。
部分学生理论基础扎实，但实践操作能力有待提高；部分学生则更擅长动手实践，理论知识掌握不够牢固。
学生普遍对电路实验感兴趣，但注意力易分散，需要教师在授课过程中不断引导。
三、教学三维目标知识目标：理解电阻、电感、电容元件在交流电路中的基本特性；掌握串联交流电路中电压、电流及功率的计算方法。
技能目标：能够运用所学知识分析并解决实际问题；熟练使用万用表等工具测量电路参数。
情感目标：培养学生对电子技术的兴趣与热情；增强学生团队协作与解决问题的能力。
四、教学重难点教学重点：电阻、电感、电容元件在交流电路中的特性；串联交流电路的分析方法。
教学难点：电感、电容元件对交流电路的影响；串联电路中电压、电流相量关系的理解。
教学策略：通过案例分析、实验演示、小组讨论等方式，帮助学生突破难点，掌握重点。
五、教法与学法教学方法：讲授法、演示法、案例分析法。
通过教师讲解、实验演示和案例分析，帮助学生理解理论知识，提高实践能力。
学习方法：自主学习、合作学习、探究学习。
鼓励学生自主查阅资料，通过小组讨论和实验探究，加深对知识点的理解。
六、教学准备教师准备：教材、活页教材、教学视频、万用表、示波器、电阻、电感、电容元件及实验电路板。
学生准备：预习电阻、电感、电容元件的基本特性；准备笔记本记录实验数据和课堂要点。
七、教学过程环节一：导入新课（5分钟）教学内容：本环节首先回顾电阻、电感、电容元件在直流电路中的基本特性，如电阻对电流的阻碍作用、电感的储能与释能特性、电容的充放电特性，并以此为切入点，引出交流电路中这些元件特性的显著变化，特别是它们对交流电的相位、幅值以及频率的响应。
