郁道银主编-工程光学(知识点)要点汇编
第一章小结（几何光学基本定律与成像概念）
1、光线、波面、光束概念。
光线：在几何光学中，我们通常将发光点发出的光抽象为许许多多携带能量并带有方向的几何线。
波面：发光点发出的光波向四周传播时，某一时刻其振动位相相同的点所构成的等相位面称为波阵面，简称波面。
光束：与波面对应所有光线的集合称为光束。
2、几何光学的基本定律（内容、表达式、现象解释）
1）光的直线传播定律：在各向同性的均匀介质中，光是沿着直线传播的。
2）光的独立传播定律：不同光源发出的光在空间某点相遇时，彼此互不影响，各光束独立传播。
3）反射定律和折射定律（全反射及其应用）：
反射定律：1、位于由入射光线和法线所决定的平面内；2、反射光线和入射光线位于法线的两侧，且反射角和入射角绝对值相等，符号相反，即1'-1。
全反射：当满足1、光线从光密介质向光疏介质入射，2、入射角大于临界角时，入射到介质上的光会被全部反射回原来的介质中，而没有折射光产生。sinl m=n7n，其中Im为临界角。
应用：1、用全反射棱镜代替平面反射镜以减少光能损失。（镀膜平面反射镜只能反射90%左右的入射光能）2、光纤
折射定律：1、折射光线位于由入射光线和法线所决定的平面内；2、折射角的正弦和入射角的正弦之比与入射角大小无关，仅由两种介质的性质决定。n'inI 'nsinl 应用：光纤
4）光路的可逆性
光从A点以AB方向沿一路径S传递，最后在D点以CD方向出射，若光从D点以CD 方向入射，必原路径S传递，在A点以AB方向出射，即光线传播是可逆的。
5）费马原理
光从一点传播到另一点，其间无论经历多少次折射和反射，其光程为极值。（光是沿着光程为极值（极大、极小或常量）的路径传播的），也叫“光程极端定律”。
6）马吕斯定律
光线束在各向同性的均匀介质中传播时，始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值。
折/反射定律、费马原理和马吕斯定律三者中的任意一个均可以视为几何光学的一个基本定律，而把另外两个作为该基本定律的推论。
3、完善成像条件（3种表述）
1）、入射波面为球面波时，出射波面也为球面波；
2）、入射光束为同心光束时，出射光束也为同心光束；
3）、物点A1及其像点Ak '之间任意二条光路的光程相等。
4、应用光学中的符号规则（6条）
1）沿轴线段（L、L'、门：规定光线的传播方向自左至右为正方向，以折射面顶点0为原点。
2）垂轴线段（h）:以光轴为基准，在光轴以上为正，以下为负。
3）光线与光轴的夹角（U、U、:光轴以锐角方向转向光线，顺时针为正，逆时针为负。
4）光线与法线的夹角（I、丨、:光线以锐角方向转向法线，顺时针为正，逆时针为负。
5）光轴与法线的夹角（?）:光轴以锐角方向转向法线，顺时针为正，逆时针为
学习
-----好资料
负。
6）相邻两折射面间隔（d）:由前一面的顶点到后一面的顶点，顺光线方向为正, 逆为负。
5、单个折射球面的光线光路计算公式（近轴、远轴）
6、单个折射面的成像公式（定义、公式、意义）
1）垂轴放大率"令気
判断像的正倒、虚实及缩放。
2）轴向放人率"曙丄用
/I I 科
3）伽J攵人率/=—=7=
ti I U p
4）ex ￥ = p
5）拉赫不变'K J=n T u,y,=nuy
垂轴放大率成像特性：
p>0,成正像，虚实相反；仟0,成倒像，虚实相同
| （3|>1,放大；| 3<1，缩小。
轴向放大率结论：
折射球面的轴向放大率恒为正，轴向放大率与垂轴放大率不等。
角放大率：表示折射球面将光束变宽变细的能力；只与共轭点的位置有关，与光线的孔径角无关。
j = —n
sin Z = (￡-r)
= u+i-i1
7、球面反射镜成像公式
J = u r y J= - uy
[-2
1
8、共轴球面系统公式（过渡公式、成像放大率公式）
第二章小结
（理想光学系统）
1、什么是理想光学系统？
为了系统的讨论物像关系，挖掘出光学系统的基本参量，将物、像与系统件的内在关系揭示出来，可暂时抛开光学系统的具体结构（r,d,n），将一般仅在光学系统的近轴区存在的完善成像，拓展成在任意大的空间中一任意宽的光束都成完善像的理想模型。简单的说就是物像空间满足“点对应点，直线对应直线，平面对应平面”的光学系统。
2、共轴理想光学系统的成像性质是什么？（3大点）
1）位于光轴上的物点对应的共轭像点也必然位于光轴上；位于过光轴的某一个
截面内的物点对应的共轭像点必位于该平面的共轭像面内；同时，过光轴的任意截面成像性质都是相同的
2）垂直于光轴的平面物所成的共轭平面像的几何形状完全与物相似。
3）如果已知两共轭面的位置和放大率，或者一对共轭面的位置和放大率，以及轴上两对共轭点的位置，则其他一切物点的像点都可以根据这些已知的共轭面和共轭点来表示。
3、无限远的轴上（外）物点的共轭像点是什么？它发出的光线有何性质？
像方焦点；它发出的光线都与光轴平行。
4、无限远的轴上（外）像点的对应物点是什么？
物方焦点。
5、物（像）方焦距的计算公式为何？
f=h/tanU ' h为平行光线的高度，U为像方孔径角。
6、物方主平面与像方主平面的关系为何？
互为共轭。
光学系统的基点及性质？有何用途？
一对主点和主平面，一对焦点和焦平面，称为光学系统的基点和基面。
一束平行光线经过系统后交于像方焦平面上一点，物方焦平面上一点光源发射出的光线经过系统后是一组平行光线。
可用直接表示光学系统，便于推断和计算光路。
7、图解法求像的方法？（可选择的典型光线和可利用的性质5条+1条）
8、解析法求像方法为何？（牛顿公式、高斯公式）
1）牛顿公式：
曲=ff
2）高斯公式：
9、由多个光组组成的理想光学系统的成像公式？（过渡公式）
学习-----好资料
h二厶―1 _di—t X i = X i-\ ~A』—1
A产乙- f：+Z+i
0 =毘=址?理…?毘=片角…炼
）\ yi乃弘
io、理想光学系统两焦距之间的关系?
ii、理想光学系统的放大率？（定义、公式、用途、与单个折射面公式的区别和联系）
1）轴向放丸率
刘dr才
住二—01 二一
dx d? x
2）帘;^大率
3）三种放丸率之间的关系
ay = fi
12、理想光学系统的组合公式为何？正切计算法?
1）焦距：f一举门马
A A
2）光焦度:卩詡+的_如阴0二列+列
4）主平面位置:
tgU
捲1
3）焦点位置:
5）透镜
JtP35—P37
第三章小结（
平面与平面系统） 5 ）正切计算公式
:
馆U
；=电U 厂*
*2 = *1 -仏 U ；
星 U ；=陀u 、= rgU 2 + h l
n
h 3 = h 2 — d 寸呂 U ；
=毎人+乍
J3
13、几种典型的光组组合及其特点（组成、特点和应用）？
1）远摄物镜
2）反远距型物镜
*3｝望远镜
4）显徵镜
电U ；
1、平面光学元件的种类？作用？（4种）
平面反射镜，唯一能成完善像的最简单的光学元件，可用于做光杠杆平行平板，平行平板是个无光焦度的光学元件，不使物体放大或缩小，反射棱镜，实现折转光路、转像和扫描等功能。
折射棱镜，改变光线的出射角，可用于放大偏转量。
2、平面镜的成像特点和性质？平面镜的旋转特性？每一点都能成完善像，并且像
与物虚实相反。
U "1心仪平面镜转动a,反射光线转动0O 奇数次反射成镜像，
偶数次反射成一致像。
3、光学杠杆原理和应用？（测小角度和微位移）
从透镜物方焦点发出光线束，经过系统后成平行光束经过微小偏转0的平面镜后反射，再经过系统汇聚在像方焦平面上，测得垂轴距离y,则y=f' tan2 0 =20测杆支点与光轴距离a,移动量x, 0二tan 0 =x/aso, y=（2f7a）x=Kx , K为放大倍数。
4、平行平板的成像特性？（3点）近轴区内的轴向位移公式？
平行平板是个无光焦度的光学元件，不使物体放大或缩小，只将像从物位置进行
一个轴向平移。近轴区能成完善像，非近轴区不能成完善像。
A7'=
5、加平面镜、平行平板的成像计算。
6、反射棱镜的种类（4种）、基本用途、棱镜的主截面、成像方向判别、等效作用与展开。
简单棱镜，改变出射角，增加光程
屋脊棱镜，得到与物体一致的像
立方角锥棱镜，出射光线平行于入射光线像与物仅发生一个平行平移
学习-----好资料
复合棱镜，实现特殊功能，如分光、分色、转像、双像等
成像方向的判断
1 ）、O'z'坐标轴与光轴出射方向一致
2）、垂直于主界面的坐标轴O'y'，若有奇数个屋脊面，则像方向与物方向相反；若有偶数个屋脊面，则方向相同
3）、平行于主界面的坐标轴O'x',（—个屋脊面当两个反射面）若有奇数个反射面，则像坐标系与物坐标系相反；若有偶数个反射面则相同
4）遇到透镜，O'x'、O'y'均转向。
7、折射棱镜的作用？其最小偏向角公式及应用
改变光线的出射角，可用于放大偏转量。
§ ~2 ~ _Z7S1112 、土、、、土?-a为棱镜顶角，3为偏向角。当光线的光路对称与折射棱镜时，
偏向角最小。已知a,测的最小偏向角3即可求得棱镜的折射率n
8、光楔的偏向角公式及其应用（测小角度和微位移）
6二a（n — 1）
S =2（n1）a cos ?为两光楔相对旋转的角度。
当? =90°时可用于测微小位移，单个棱镜的偏向角S已知，棱镜间距离Az已知, 则垂轴方向的微小位移△ y=Az8=（n-1）aAz
9、棱镜色散、色散曲线、白光光谱的概念。
棱镜色散：同一透明介质对于不同波长的单色光具有不同的折射率，故复合光经过棱镜后能被分解成多种不同颜色的光。
色散曲线：将介质的折射率随波长的变化用曲线表示。
白光光谱：狭缝发射出的白光经过透镜准直为平行光，平行光经过棱镜分解为各
工程光学第一章知识点
第一章几何光学基本原理 光和人类的生产活动和生活有着十分密切的关系，光学是人类最古老的科学之一。 对光的每一种描述都只是光的真实情况的一种近似。 研究光的科学被称为“光学”（optics），可以分为三个分支： 几何光学物理光学量子光学 第一节光学发展历史 1，公元前300年，欧几里得论述了光的直线传播和反射定律。 2，公元前130年，托勒密列出了几种介质的入射角和反射角。 3，1100年，阿拉伯人发明了玻璃透镜。 4，13世纪，眼镜开始流行。 5，1595年，荷兰著名磨镜师姜森发明了第一个简陋的显微镜。 6，1608年，荷兰人李普赛发明了望远镜；第2年意大利天文学家伽利略做了放大倍数为30×的望远镜。7，1621年，荷兰科学家斯涅耳发现了折射定律；1637年法国科学家笛卡尔给出了折射定律的现代的表述。8，17世纪下半叶开始，英国物理学家牛顿和荷兰物理学家惠更斯等人开始研究光的本质。 9，19世纪初，由英国医生兼物理学家杨氏和法国土木工程师兼物理学家菲涅耳所发展的波动光学体系逐 渐被普遍接受。 10，1865年，英国物理学家麦克斯韦建立了光的电磁理论。 11，1900年，德国柏林大学教授普朗克建立了量子光学。 12， 1905年，德国物理学家爱因斯坦提出光量子（光子）理论。 13，1925年，德国理论物理学家玻恩提出了波粒二象性的几率解释，建立了波动性与微粒性之间的联系。14，1960年，美国物理学家梅曼研制成第一台红宝石激光器，给光学带来了一次革命，大大推动了光学以 及其他科学的发展。 15，激光是20世纪以来，继原子能、计算机、半导体之后，人类的又一重大发明。激光一问世，就获得了 异乎寻常的飞快发展，激光的发展不仅使古老的光学科学和光学技术获得了新生，而且导致整个一门新兴 产业的出现。 ●光学作为一门学科包含的内容非常多，作为在工程上应用的一个分支——工程光学， 内容主要包括几何光学、典型光学系统、光度学等等。 ●随着机械产品的发展，出现越来越多的机、电、光结合的产品。 ●光学手段越来越多用于机电装备的检测、传感、测量。 ●掌握好光学知识，为今后进一步学习机电光结合技术打好基础，也将会有更广阔的 适应面。 第二节光线和光波 1，光的本质 ●光和人类的生产、生活密不可分； ●人类对光的研究分为两个方面：光的本性，以此来研究各种光学现象，称为物理光学；光的传播规律 和传播现象称为几何光学。 ●1666年牛顿提出的“微粒说” ●1678年惠更斯的“波动说” ●1871年麦克斯韦的电磁场提出后，光的电磁波 ●1905年爱因斯坦提出了“光子”说 ●现代物理学认为光具有波、粒二象性：既有波动性，又有粒子性。 ●一般除研究光与物质相互作用，须考虑光的粒子性外，其它情况均可以将光看成是电磁波。 ●可见光的波长范围：380-760nm
工程光学_郁道银_光学习题解答
第一章习题 1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。 解： 则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n＝1.65时，v=1.82 m/s， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s， 当光在金刚石中，n=2.417时，v=1.24 m/s。 2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。 解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三 角形相似得出： 所以x=300mm 即屏到针孔的初始距离为300mm。 3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。若在玻璃板上盖一圆形纸片，要求在玻
璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？ 解：令纸片最小半径为x, 则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。而全反射临界角求取方法为： (1) 其中n2=1, n1=1.5, 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为： (2) 联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。 4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。
工程光学(1)_实验讲义
实验一光学实验主要仪器、光路调整与技巧 1.引言 不论光学系统如何复杂，精密，它们都是由一些通用性很强的光学元器件组成的，因此，掌握一些常用的光学元器件的结构，光学性能、特点和使用方法，对于安排实验光路系统时，正确的选择和使用光学元器件具有重要的作用。 2.实验目的 1)掌握光学专业基本元件的功能； 2)掌握基本光路调试技术，主要包括共轴调节和调平行光。 3.实验原理 3.1光学实验仪器概述: 光学实验仪器主要包括：光源，光学元件，接收器等。 3.1.1常用光源 光源是光学实验中不可缺少的组成部分，对于不同的观测目的，常需选用合适的光源，如在干涉测量技术中一般应使用单色光源，而在白光干涉时又需用能谱连续的光源（白炽灯）；在一些实验中，对光源尺寸大小还有点、线、面等方面的要求。光学实验中常用的光源可分为以下几类： 1）热辐射光源 热辐射光源是利用电能将钨丝加热，使它在真空或惰性气体中达到发光的光源。白炽灯属于热辐射光源，它的发光光谱是连续的，分布在红外光、可见光到紫外光范围内，其中红外成分居多，紫外成分很少，光谱成分和光强与钨丝温度有关。热辐射光源包括以下几种：普通灯泡，汽车灯泡，卤钨灯。 2）热电极弧光放电型光源 这类光源的电路基本上与普通荧光灯相同，必须通过镇流器接入220V点源，它是使电流通过气体而发光的光源。实验中最常用的单色光源主要包括以下两种：纳光灯（主要谱线：589.3nm、589.6nm），汞灯（主要谱线：623.4nm、579.0nm、577.0nm、546.1nm、491.6nm、435.8nm、407.9nm、404.7nm） 3）激光光源 激光（Light Amplification by Stimulated Emission of Radiation，缩写：LASER)，是指通过辐射的受激辐射而实现光放大，即受激辐射的光放大。激光器作为一种新型光源，与普通光源有显著的差别。它是利用受激辐射的原理和激光腔的滤波效应，使所发光束具有一系列新的特点。①激光器发出的光束有极强的方向性，即光束的发散角很小；②激光的单色性好，或者说相干性好，其相干长度可以达十米甚至数百米；③激光器的输出功率密度大，即能量高度集中。所以激光光源是一种单色性和方向性都好的强光源，已应用于许多科技及生产领域
工程光学Ι复习要点--基本概念汇总
工程光学Ι复习要点 基本概念汇总 一、四大定律；光路可逆；全反射； 二、光轴；符号规则；如射角；孔径角；视场角；物距；像距；物高；像高； 近轴光线；近轴区域；共轭关系；垂轴放大率；轴向方法率；角放大率；拉赫不变量； 三、基点基面（焦点、主点、节点、焦面、主面）；焦距；光焦度；牛顿公 式；高斯公式；焦物距；焦像距；等效光组（组合光组）；
四、平面镜；双面镜；反射棱镜；折射棱镜；光楔；主截面；屋脊棱镜；等 效空气层；偏向角；色散； 五、孔径光阑；入瞳；出瞳；视场光阑；入窗；出窗；孔径角；孔径高度； 视场角；视场高度（物高、像高）；渐晕；渐晕系数（线渐晕）；渐晕光阑； 场镜；景深；焦深；理想像；清晰像； 六、像差；球差；彗差；像散场曲；畸变；位置色差；倍率色差；二级光谱； 色球差；像差曲线；子午面；弧矢面；
七、近视；远视；近点；远点；屈光度；分辨力；视放大率；有效放大率； 数值孔径；相对孔径；光圈数（F数）；出瞳距； 系统工作原理汇总 远摄系统；反远距系统；望远系统；焦距测量系统；物方远心光路；像方远心光路；景深产生的原理；焦深产生的原理；人眼成像系统（正常、近视、远视）；近视眼校正系统；远视眼校正系统；放大镜工作原理；显微镜工作原理；望远镜工作原理；目镜视度调节原理；临界照明；克拉照明；照相系统的调焦原理
方法汇总 全反射；单球面成像；共轴球面成像；反射球面成像（反射镜成像）；理想光组成像；薄透镜成像；组合光组、厚透镜成像及焦距主面计算；透镜组成像；平行平板成像；光楔的偏向角计算；孔径光阑的判断；入瞳、出瞳的计算；入窗、出窗的计算；视场大小的判断和计算；渐晕光阑的计算；棱镜大小的计算；景深、焦深的计算；视放大率的计算（放大镜、显微镜、望远镜）；有效放大率的计算；出瞳距的计算；通光口径的计算（物镜、目镜、分划板、棱镜、场镜） 作图汇总 作图求像；棱镜展开；棱镜坐标的判断；各种系统工作原理的光路图；
(完整word版)郁道银主编_工程光学(知识点)
1 、波面：点光源发出的光波向四周传播时，某一时刻其振动位相相同的点所构成的等相位面称为波阵面，简称波面。 2 、几何光学的四大基本定律 1 ）光的直线传播定律：在各向同性的均匀介质中，光是沿着直线传播的。 2 ）光的独立传播定律：不同光源发出的光在空间某点相遇时，彼此互不影响，各光束独立传播。 3 ）反射定律和折射定律（全反射）： 全反射：当光线从光密介质向光疏介质入射，入射角大于临界角时，入射到介质上的光会被全部反射回原来的介质中，而没有折射光产生。sinI m =n ’/n ，其中I m 为临界角。 3 、费马原理 光从一点传播到另一点，其间无论经历多少次折射和反射，其光程为极值。 4 、马吕斯定律 光线束在各向同性的均匀介质中传播时，始终保持着与波面正交，并且入射波面与出射波面对应点之间的光程均为定值。 5 、完善成像条件（3种表述) 1）、入射波面为球面波时，出射波面也为球面波； 2）、入射光束为同心光束时，出射光束也为同心光束； 3）、物点A 1及其像点A k ’之间任意二条光路的光程相等。 6 、单个折射面的成像公式（定义、公式、意义） r n n l n l n -= -''' r l l 21'1=+ ( 反射球面，n n -=' ) 7 、垂轴放大率成像特性： β>0,成正像，虚实相反；β<0,成倒像，虚实相同。|β|>1,放大；|β|<1，缩小。 注：前一个系统形成的实像，若实际光线不可到达，则为下一系统的虚物。 若实际光线可到达，则为下一系统的实物。 8 、理想光学系统两焦距之间的关系 n n f f ''-= 9 、解析法求像方法为何？（牛顿公式、高斯公式） 1）牛顿公式： 2）高斯公式： ' 11'1f l l =-
天津大学2018年《807工程光学》考研大纲
天津大学2018年《807工程光学》考研大纲 一、考试的总体要求 本门课程的考试旨在考核学生有关应用光学和物理光学方面的基本概念、基本理论和实际解决光学问题的能力。 考生应独立完成考试内容，在回答试卷问题时，要求概念准确，逻辑清楚，必要的解题步骤不能省略，光路图应清晰正确。 二、考试的内容及比例： 考试内容包括应用光学和物理光学两部分。 “应用光学”应掌握的重点知识包括：几何光学的基本理论和成像概念、理想光学系统理论、光学系统中的光束限制、平面和平面系统对成像的影响、像差的基本概念和典型光学系统的性质、成像关系及光束限制等。具体知识点如下： 1、掌握几何光学基本定律与成像基本概念，包括：四大基本定律及全反射的内容与现象解释；完善成像条件的概念和相关表述；几何光学符号规则以及单个折射球面、反射球面的成像公式、放大率公式等。 2、掌握理想光学系统的基本理论和典型应用，包括：基点、基面的主要类型及其特点；图解法求像的方法；解析法求像方法（牛顿公式、高斯公式）；理想光学系统三个放大率的定义、计算公式及物理意义；理想光学系统两焦距之间的关系；正切计算法以及几种典型组合光组的结构特点、成像关系等。 3、掌握平面系统的主要种类及应用，包括：平面镜的成像特点及光学杠杆原理和应用；反射棱镜的种类、基本用途及成像方向判别；光楔的偏向角公式及其应用等。 4、掌握典型光学系统的光束限制分析，包括：孔径光阑、入瞳、出瞳、孔径角的定义及它们的关系；视场光阑、入窗、出窗、视场角的定义及它们的关系；渐晕、渐晕光阑、渐晕系数的定义；物方远心光路的工作原理；光瞳衔接原则及其作用；场镜的定义、作用和成像关系等。 5、了解像差基本概念，包括：像差的定义、种类和消像差的基本原则；7种几何像差的定义、影响因素、性质和消像差方法等。 6、掌握几种典型光学系统的基本原理和特点，包括：正常眼、近视眼和远视眼的定义和特征，校正非正常眼的方法；视觉放大率的概念、表达式及其意义；显微镜系统的结构特点、成像特点、光束限制特点及主要参数的计算公式；临界照明和坷拉照明系统的组成、优缺点；望远系统的结构特点、成像特点、光束限制特点及主要参数的计算公式；摄影系统的结构特点、成像特点、光束限制特点及主要参数的计算公式；投影系统的概念、计算公式以及其照明系统的衔接条件等。 “物理光学”应掌握的重点知识包括：光的电磁理论基础、光的干涉和干涉系统、光的衍射、光的偏振和晶体光学基础等。其中傅立叶光学一章可作为部分专业（如：光科等）的选作内容。具体知识点如下： 1、掌握电磁波的平面波解，包括：平面波、简谐波解的形式和意义，物理量的关系，电磁波的性质等；掌握波的叠加原理、计算方法和4种情况下两列波的叠加结果、性质分析。 2、掌握干涉现象的定义和形成干涉的条件；掌握杨氏双缝干涉性质、装置、公式、条纹特 点及其现象的应用；了解条纹可见度的定义、影响因素及其相关概念（包括临界宽度和允许宽度、空
工程光学习题解答 第十二章 光的衍射
第十二章 光的衍射 1． 波长为500nm 的平行光垂直照射在宽度为0.025mm 的单缝上，以焦距为50cm 的会 聚透镜将衍射光聚焦于焦面上进行观察，求（1）衍射图样中央亮纹的半宽度；（2）第一亮纹和第二亮纹到中央亮纹的距离；（3）第一亮纹和第二亮纹的强度。 解：（1）零强度点有sin (1,2, 3....................)a n n θλ==±±± ∴中央亮纹的角半宽度为0a λ θ?= ∴亮纹半宽度29 0035010500100.010.02510 r f f m a λ θ---???=??===? （2）第一亮纹，有1sin 4.493a π αθλ = ?= 9 13 4.493 4.493500100.02863.140.02510rad a λθπ--??∴= ==?? 2 1150100.02860.014314.3r f m mm θ-∴=?=??== 同理224.6r mm = （3）衍射光强2 0sin I I αα?? = ??? ，其中sin a παθλ= 当sin a n θλ=时为暗纹，tg αα=为亮纹 ∴对应 级数 α 0 I I 0 0 1 1 4.493 0.04718 2 7.725 0.01694 . . . . . . . . . 2． 平行光斜入射到单缝上，证明：（1）单缝夫琅和费衍射强度公式为 2 0sin[(sin sin )](sin sin )a i I I a i πθλπθλ?? -??=????-?? 式中，0I 是中央亮纹中心强度；a 是缝宽；θ是衍射角，i 是入射角（见图12-50） （2）中央亮纹的角半宽度为cos a i λ θ?=
工程光学 郁道银 光学习题解答
工程光学郁道银光学习题解答第一章习题 1、已知真空中的光速c,3 m/s，求光在水(n=1.333)、冕牌玻璃(n=1.51)、火石玻璃(n=1.65)、加拿大树胶(n=1.526)、金刚石(n=2.417)等介质中的光速。 解: 则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n,1.65时，v=1.82 m/s， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s， 当光在金刚石中，n=2.417时，v=1.24 m/s。 2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。 解:在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出: 所以x=300mm 即屏到针孔的初始距离为300mm。 3、一厚度为200mm的平行平板玻璃(设n=1.5)，下面放一直径为1mm的金属片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少, 解:令纸片最小半径为x,
则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。而全反射临界角求取方法为: (1) 其中n=1, n=1.5, 21 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为: (2) 联立(1)式和(2)式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。 4、光纤芯的折射率为n、包层的折射率为n,光纤所在介质的折射率为n，求光纤的数值120孔径(即nsinI,其中I为光在光纤内能以全反射方式传播时在入射端面的最大入射角)。 011 解:位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有: n0sinI1=n2sinI2 (1) 而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有: (2) 由(1)式和(2)式联立得到n sinI1 . 0

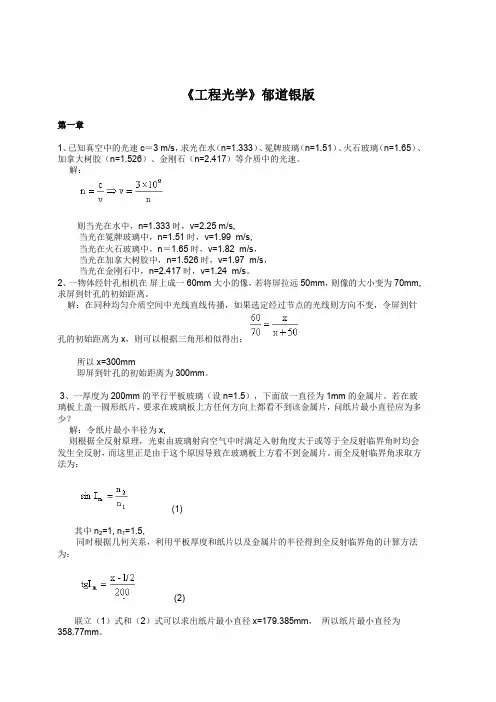

工程光学课后答案-第二版-郁道银
