终端电阻

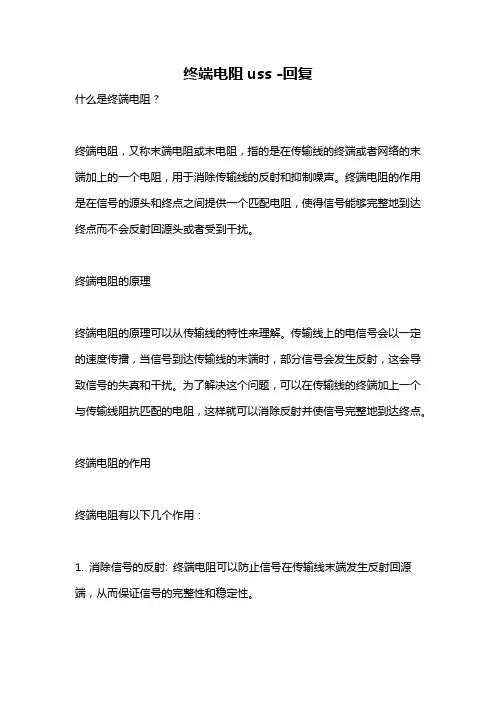

终端电阻uss -回复
终端电阻uss -回复什么是终端电阻？终端电阻，又称末端电阻或末电阻，指的是在传输线的终端或者网络的末端加上的一个电阻，用于消除传输线的反射和抑制噪声。
终端电阻的作用是在信号的源头和终点之间提供一个匹配电阻，使得信号能够完整地到达终点而不会反射回源头或者受到干扰。
终端电阻的原理终端电阻的原理可以从传输线的特性来理解。
传输线上的电信号会以一定的速度传播，当信号到达传输线的末端时，部分信号会发生反射，这会导致信号的失真和干扰。
为了解决这个问题，可以在传输线的终端加上一个与传输线阻抗匹配的电阻，这样就可以消除反射并使信号完整地到达终点。
终端电阻的作用终端电阻有以下几个作用：1. 消除信号的反射: 终端电阻可以防止信号在传输线末端发生反射回源端，从而保证信号的完整性和稳定性。
2. 提高信号品质: 终端电阻可以消除传输线上的信号失真和干扰，从而提高信号的清晰度和质量。
3. 抑制噪声: 终端电阻可以消除传输线上的噪声干扰，使得信号的传输更加稳定和可靠。
终端电阻的计算方法计算终端电阻需要考虑传输线的阻抗和长度。
一般情况下，传输线的阻抗为50欧姆或75欧姆，终端电阻的阻值应与传输线的阻抗匹配。
具体计算方法如下：1. 确定传输线的阻抗: 查阅传输线的规格或者测量传输线的特性阻抗。
2. 计算终端电阻的阻值: 终端电阻的阻值应等于传输线的阻抗。
例如，如果传输线的阻抗为50欧姆，则终端电阻的阻值也应为50欧姆。
3. 安装终端电阻: 将计算得到的终端电阻连接到传输线的终端，确保连接正确并稳固。
终端电阻的应用终端电阻的应用非常广泛，特别是在通信领域。
以下是几个常见的应用场景：1. 通信系统: 在通信系统中，终端电阻常常用于终端设备的输入和输出端口，以消除信号的反射和抑制干扰。
2. 网络设备: 在网络设备中，终端电阻常用于网卡的接口，以保证信号的质量和稳定性。
3. 测试仪器: 在测试仪器中，终端电阻常用于信号源和测试对象之间的连接，以确保测试结果的准确性。
终端电阻
终端电阻的含义
高频信号传输时，信号波长相对于传输线较短，信号在传输终端会形成反射波，干扰原信号，所以在传输末端要加终端电阻，使信号到达传输末端后不反射。
对于低频信号则不用，在长线信号传输时，一般避免信号的反射和回波，也需要在接受终端接入终端电阻匹配。
终端匹配电阻取决于电缆的阻抗特性，与电缆长度无关。
RS485/RS422一般采用双绞线连接（屏蔽或非屏蔽），终端电阻一般介于100-140欧姆，典型值为120欧姆，在实际配置中，在电缆的缆的两个终端节点上，起始端和最远端各接入一个终端电阻，儿处于中间的各节点，不能接入终端电阻，否则将导致通讯失误。
终端电阻的作用：一般说法：终端电阻是为了消除在电缆中的信号反射，在通信中有两种情况导致信号反射，阻抗不连续和阻抗不匹配，1.阻抗不连续，信号在传输线末端突然遇到电缆阻值很小，甚至没有，信号在这个地方就会引起反射，这种信号反射原理，与光从一种介质进入另一种介质原理相似，消除这种反射，就必须在电缆末端跨接一个与电缆的特性阻抗同样大小到的终端电阻，使电缆阻抗连续，由于信号在电缆上的传输是双向的，引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配，这种原因引起的反射主要表现在通讯线路在恐闲方式时，整个网络数据混乱，要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
RS485通讯原理，采用两根双绞线，一根A+或信号正极，一根A-或信号负极，采用差分信号，正信号在+2--+6V之间，负信号在-2---6V之间。
RS422通讯原理，采用四根线。
发射+，发射-，接收+，接收-.
RS232通讯原理,三根线，发射2-3，接受3-2. 5-5GND,发射和GND比较电压，接受和GND 比较电压，记录电压即可。
差分终端电阻
差分终端电阻差分终端电阻是指在电路中，用于差分信号输入或输出的终端电阻。
差分信号是由两个相等大小、相反极性的信号组成的信号。
差分终端电阻在差分信号传输中起到了重要的作用，下面将详细介绍差分终端电阻的原理、应用和设计要点。
一、差分终端电阻的原理差分终端电阻的原理基于差分信号的特性。
差分信号是由正负两个信号组成的，通过差分终端电阻可以将这两个信号分别输入或输出到电路中。
差分终端电阻的阻值通常是相等的，以保证两个信号在电路中得到相同的负载和阻抗。
差分终端电阻的设计需要考虑差分信号的频率范围和传输要求。
在高频信号传输中，差分终端电阻的阻值通常较小，以减小信号损耗和失真。
而在低频信号传输中，差分终端电阻的阻值通常较大，以提高信号的稳定性和抗干扰能力。
差分终端电阻广泛应用于各种差分信号传输的场合。
例如，在差分信号放大电路中，差分终端电阻用于输入信号的差分接口。
在差分信号传输线路中，差分终端电阻用于终端的阻抗匹配和信号传输的稳定性。
在差分信号输入输出接口中，差分终端电阻用于保证信号的负载和阻抗匹配。
三、差分终端电阻的设计要点1. 阻值选择：差分终端电阻的阻值应根据具体应用场景来选择。
一般而言，在高频信号传输中，阻值较小的电阻可以减小信号损耗和失真；而在低频信号传输中，阻值较大的电阻可以提高信号的稳定性和抗干扰能力。
2. 精度要求：差分终端电阻的精度对信号传输的影响较大。
为了保证差分信号的准确性和稳定性，差分终端电阻的精度要求较高，通常为1%或更高的精度。
3. 温度特性：差分终端电阻的温度特性也是设计时需要考虑的因素。
温度对电阻值的影响可能导致信号传输的失真，因此差分终端电阻应具有较好的温度稳定性。
4. 封装形式：差分终端电阻的封装形式也需要根据具体应用来选择。
常见的封装形式有贴片式、插件式和表面贴装式等。
在设计时需要考虑到电路板的布局和尺寸要求。
总结：差分终端电阻作为差分信号传输中的重要组成部分，起到了阻抗匹配、信号稳定性和抗干扰能力的关键作用。
can终端电阻误差
can终端电阻误差1.引言1.1 概述本文讨论的主题是终端电阻误差。
终端电阻是指在电路中用于匹配阻抗、降低反射波的电阻。
在实际应用中，终端电阻误差是无法避免的，它会对电路的性能产生一定的影响。
因此，减小终端电阻误差是非常重要的。
在本文中，我们将首先介绍终端电阻的定义。
终端电阻是指在电路的末端或信号源的输出端串联的一个电阻。
它对于电路的性能具有重要意义。
终端电阻的大小和阻值决定了电路的特性阻抗，它会影响信号的传输和反射情况。
接下来，我们将讨论终端电阻误差的影响因素。
终端电阻误差的大小受到多种因素的影响，包括电阻的精度、温度变化、线路长度等。
这些因素将会引起终端电阻的实际阻值与理论阻值之间的差异，从而产生误差。
针对终端电阻误差的重要性，我们将在结论部分进行具体的阐述。
终端电阻误差会对电路的性能造成一定的影响，因此我们需要对其进行合理的控制和减小。
在文章的最后，我们将提出一些减小终端电阻误差的方法和建议，以帮助读者更好地理解和应用终端电阻。
通过本文的阐述，读者将能够了解到终端电阻误差的概念、影响因素以及减小误差的方法，从而对终端电阻误差有一个更加深入的理解。
此外，本文还将通过详细的论述和实例分析，帮助读者更好地应用终端电阻，提高电路性能和实际应用效果。
文章结构部分的内容如下：1.2 文章结构本文将分为三个主要部分来探讨终端电阻误差的问题。
首先，在引言部分，我们将对本文的整体内容进行概述，明确文章的目的和重要性。
接着，在正文部分，我们将详细介绍终端电阻的定义，并深入分析终端电阻误差的影响因素。
最后，在结论部分，我们将强调终端电阻误差的重要性，并提出一些可行的方法来减小这种误差。
在正文部分的第二章，我们将从终端电阻的定义入手，介绍终端电阻的基本概念和作用。
我们将探讨终端电阻在电路中的具体作用，以及它对电路性能的影响。
同时，我们将对终端电阻的特性进行介绍，包括典型的终端电阻值范围和常见的终端电阻类型。
接下来，在第三章中，我们将重点讨论终端电阻误差的影响因素。
终端电阻
终端电阻终端电阻的应用场合：时钟，数据，地址线的终端串联，差分数据线终端并联等。
终端电阻的作用：1：阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。
2：减少噪声，降低辐射，防止过冲。
在串联应用情况下，串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。
终端电阻一般就是接在通讯电缆终端上的电阻。
当然，这个电阻到底是多大，这取决于电缆的特性阻抗。
如图，如果电缆的特性阻抗为120Ω，则一般应当在电缆终端接120Ω的终端电阻，如果是54Ω，则应当接54Ω的终端电阻。
但一定要注意，这个电阻是由电缆的特性阻抗来决定的，而不是由其它因素来决定的。
应用中，难免有人要问（比如这个帖子485的120欧匹配电阻每个从设备都需要吗，应该怎么实用），如果一条电缆上有许多节点，那么是不是应当在每个节点处都接上这样的电阻呢？我们肯定地说，不是这样的。
在最远端各接2个就可以了。
在某些情况下，亦即电缆是用于单向的数据传输时，则可以只在最远端接1个终端电阻就可以了。
使用终端电阻的目的就是希望实现阻抗匹配，有关原理分析。
详细请参见圈的Q029号FAQ。
即[入门快车]Q029：怎样理解阻抗匹配？许多人都认为这篇文章写得好，可圈圈也花了大半天时间呢！在有的情况下是不用终端电阻的。
具体在今后的日志中让大家了解。
值得提醒大家注意的是，目前国内电缆销售时不是很规范，可能买回来后我们才想起要查特性参数。
对此，可要小心了，就是平时，如果看到有好的资料，也应该收集起来，不要等到用的时候一时找不到那才急死人呢！当然啦，有这样的资料，也不妨通知我们一下。
能给大家方便嘛。
can 终端电阻 mos
can 终端电阻 mos
终端电阻 (Terminal resistance) 是指在微型金属氧化物半导体场效应晶体管 (MOSFET) 中，源极的电阻。
在MOSFET的源极处，终端电阻通常用来模拟源极与外部电路的接触电阻。
终端电阻的大小会影响MOSFET的电流传输能力和工作特性。
MOSFET的终端电阻由以下几个因素决定：
1. 源极接触电阻：源极与外部电路的接触电阻。
这通常是由金属与半导体间的接触引起的。
接触电阻越小，终端电阻也就越小。
2. 源极区电阻：源极区域的电阻。
这个电阻是由MOSFET结构中的材料和几何形状决定的。
源极区电阻可以通过调整MOSFET的结构来控制。
3. 子导体电阻：沟道区域的电阻。
这个电阻是由沟道区的电阻性质和长度决定的。
子导体电阻可以通过控制材料的特性和扩散过程来调节。
终端电阻对于MOSFET的性能和功耗起着重要的作用。
较小的终端电阻可以提高MOSFET的电流传输能力和响应速度，但也会消耗更多的功率。
因此，在设计MOSFET电路时，需要综合考虑终端电阻的大小和功耗之间的权衡。
终端电阻功率
终端电阻功率终端电阻功率是电路中的一个重要参数，它描述了电阻器所消耗的电能，也可以理解为电阻器所能承受的最大功率。
在电路设计和实际应用中，正确计算和选择终端电阻功率非常重要，可以确保电路的稳定性和可靠性。
终端电阻功率与电路中的电流和电压有关。
终端电阻功率可以通过以下公式计算得出：功率= 电流平方× 电阻值。
其中，电流平方表示电流的平方值，电阻值表示电阻器的阻值。
终端电阻功率的计算对于电路设计和电阻器的选择非常重要。
如果电流和电压超过了终端电阻功率所能承受的范围，电阻器可能会因为过热而损坏。
因此，在实际应用中，我们需要根据电路的工作条件和需求来选择合适的电阻器。
在实际应用中，终端电阻功率的计算和选择需要考虑一些因素。
首先，我们需要确定电路中的电流和电压。
这可以通过测量或根据电路的设计参数得到。
然后，我们需要选择一个合适的电阻值。
通常情况下，我们可以根据电路的需求和电阻器的规格来选择合适的电阻值。
最后，我们使用上述公式计算终端电阻功率，并确保所选电阻器的功率能够满足电路的需求。
除了计算终端电阻功率，我们还需要考虑一些其他因素。
例如，电阻器的工作温度和环境温度也会影响电阻器的功率承受能力。
如果环境温度较高或者电阻器不能良好散热，电阻器的功率承受能力可能会下降。
此外，电阻器的质量和制造工艺也会影响其功率承受能力。
因此，在选择电阻器时，我们还需要考虑这些因素。
终端电阻功率的正确计算和选择对于电路的稳定性和可靠性非常重要。
如果所选电阻器的功率不能满足电路的需求，电阻器可能会过热甚至损坏。
因此，在电路设计和实际应用中，我们应该根据电路的工作条件和需求来选择合适的电阻器，并确保其功率能够满足电路的需求。
终端电阻功率是电路中的一个重要参数，它描述了电阻器所消耗的电能。
正确计算和选择终端电阻功率对于电路的稳定性和可靠性非常重要。
在选择电阻器时，我们需要考虑电路的工作条件和需求，并确保所选电阻器的功率能够满足电路的需求。
终端电阻
终端电阻在通信中的作用终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
一般终端匹配采用终端电阻方法，RS-485应在总线电缆的开始和末端都并接终端电阻。
终接电阻在RS-485网络中取120Ω。
相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100～120Ω。
这种匹配方法简单有效，但有一个缺点，匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。
另外一种比较省电的匹配方式是RC匹配。
利用一只电容C隔断直流成分可以节省大部分功率。
但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。
还有一种采用二极管的匹配方法，这种方案虽未实现真正的“匹配”，但它利用二极管的钳位作用能迅速削弱反射信号，达到改善信号质量的目的，节能效果显著。
肖特基二极管“匹配”：当受到功耗限制时,肖特基二极管提供了另外一种终端连接方法。
与前面介绍的方法不同的是,它并不打算与电缆线匹配,而是简单地把反射信号引起的过压或欠压信号进行钳位。
其结果是,总线或接收器输入端电压信号被限制在VCC+VFD（二极管正向导通电压）或GND-VFD范围内。
由于肖特基二极管仅在电压过冲时起作用,因此它们消耗很少一点能量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有高频电路经验的人都知道阻抗匹配的重要性。
在数字电路中时钟、信号的数据传送速度快时，更需注意配线、电缆上的阻抗匹配。
高频电路、图像电路一般都用同轴电缆进行信号的传送，使用特性阻抗为Zo＝150Ω、75Ω的同轴电缆。
同轴电缆的特性阻抗Zo，由电缆的内部导体和外部屏蔽内径D及绝缘体的导电率er决定：
另外，处理分布常数电路时，用相当于单位长的电感L和静电容量C的比率也能计算，如忽略损耗电阻，则
图1是用于测定同轴电缆RG58A/U、长度5m的输入阻抗ZIN时的电路构成。
这里研究随着终端电阻RT的值，传送线路的阻抗如何变化。
图1 同轴传送线路的终端电阻
只有当同轴电缆的特性阻抗Zo和终端阻抗FT的值相等时，即ZIN＝Zo＝RT称为阻抗匹配。
Zo≠RT时随着频率f，ZIN变化。
作为一个极端的例子，当RT＝0、RT＝∞时可理解其性质(阻抗以，λ/4为周期起伏波动)。
图2是RT＝50Ω(稍微波动的曲线)、75Ω、dOΩ时的输人阻抗特性。
当Zo≠RT时由于随着频率，特性阻抗会变化，所以传送的电缆的频率特上产生弯曲.
图2 终端电阻RT和线路阻抗的变动终端电阻的效果
(2009-07-08 01:33:30)
转载▼
标签：终端电阻
阻抗匹配
波形
it 分类：电子技术
终端电阻的作用：
1：阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。
2：减少噪声，降低辐射，防止过冲。
在串联应用情况下，串联的终端电阻和信号线的分布电容以及
后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。
无论是RS485、CAN总线、USB。
都是需要加终端电阻进行阻抗匹配的，许多工程师对终端电阻的理解不是很清楚，甚至因为程序上能正常通讯，所以就索性省去了终端电阻。
这样带来很大的隐患，通讯时好时坏，通常是去检查时没有问题，而回到家一睡觉，现场就出问题了，呵呵。
所以终端电阻还是很有作用的，可是如果讲理论，又是长篇大论，这里就用波形来说明问题。
1.未加终端电阻的波形（还是可以通讯的）
2.加上终端电阻的波形（通讯稳定性增强）。
