电气标准化流程作业

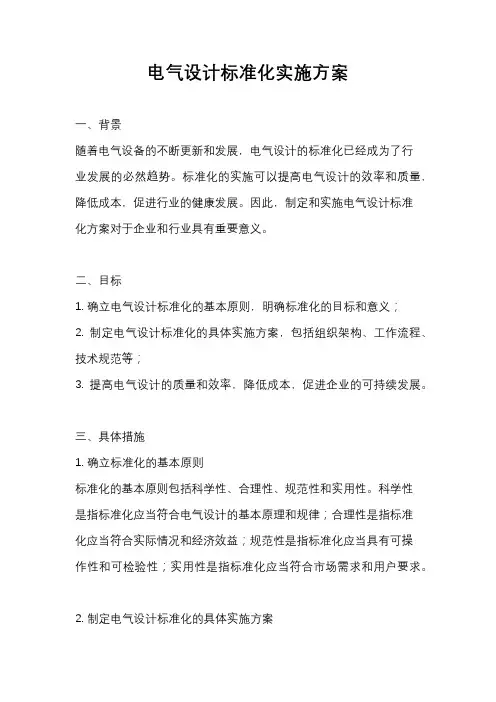

电气设计标准化实施方案
电气设计标准化实施方案一、背景随着电气设备的不断更新和发展，电气设计的标准化已经成为了行业发展的必然趋势。
标准化的实施可以提高电气设计的效率和质量，降低成本，促进行业的健康发展。
因此，制定和实施电气设计标准化方案对于企业和行业具有重要意义。
二、目标1. 确立电气设计标准化的基本原则，明确标准化的目标和意义；2. 制定电气设计标准化的具体实施方案，包括组织架构、工作流程、技术规范等；3. 提高电气设计的质量和效率，降低成本，促进企业的可持续发展。
三、具体措施1. 确立标准化的基本原则标准化的基本原则包括科学性、合理性、规范性和实用性。
科学性是指标准化应当符合电气设计的基本原理和规律；合理性是指标准化应当符合实际情况和经济效益；规范性是指标准化应当具有可操作性和可检验性；实用性是指标准化应当符合市场需求和用户要求。
2. 制定电气设计标准化的具体实施方案（1）组织架构建立电气设计标准化工作组织，明确各级责任人和工作人员的职责和权限，确保标准化工作的顺利进行。
（2）工作流程制定电气设计标准化的工作流程，包括设计前的准备工作、设计过程中的控制和检查、设计后的总结和归档等环节，确保每个环节都符合标准化要求。
（3）技术规范制定电气设计的技术规范，包括电气元件选型、电气图纸绘制、电气设备安装等方面的规范，确保电气设计符合国家标准和行业标准。
3. 提高电气设计的质量和效率通过标准化的实施，可以提高电气设计的质量和效率。
标准化可以减少重复劳动，避免低级错误，提高工作效率；标准化可以统一设计标准，提高设计质量，减少设计变更和修正。
四、总结电气设计标准化的实施方案是企业发展的需要，也是行业发展的需要。
通过制定和实施电气设计标准化方案，可以提高电气设计的质量和效率，降低成本，促进企业的可持续发展。
希望各企业能够重视电气设计标准化工作，切实加强标准化的实施，推动电气设计行业的健康发展。
电气试验标准化流程
试验标准化流程一、工作负责人填写风险卡。
实训指导老师不填作业分工分别填写设备放电接线人员、仪器操作人员、数据记录人员，工作负责人在风险点的责任人处签字。
风险点：1.接取试验电源，可能造成人员触电。
措施：接取试验电源时，应两人同时进行，先验电，后接线。
2.试验设备剩余电荷对人身造成伤害。
措施：试验前后或变更接线后，对设备进行充分放电。
3.测试仪器在试验过程中可能造成损坏或造成人身伤害。
措施：操作过程中要高声呼唱，正确选择档位，并且仪器可靠接地。
相关班组：若试验工位两边无其他试验班组，填写“无”。
如10kV变压器若有其他班组：填写相关工位设备名称，如220kV电磁式电压互感器。
措施：加强监护，非工作人员勿入工作区域。
工作负责人填写风险卡的同时，其他三个人在围栏外边对设备进行巡视检查。
二、召开班前会在预备工作（安全着装、填写风险卡、仪器仪表检查、安全工器具检查）准备完成后，工作班成员列队，工作负责人开始召开班前会。
（注意：今天我们要做XXX试验，计划工作时间X年X月X日X时—X年X月X日X时，我是工作负责人XX，设备放电接线人员XX，仪器操作人员XX，数据记录人员XX，今天作业的风险分析及防范措施有·······，其他小组间配合或交叉作业危险因素及防范措施有········，是否知晓上述作业内容、地点、危险因素及防范措施。
工作班成员回答：已知晓。
负责人说：请确认签字。
工作班成员签字）。
工作负责人向老师汇报：XX试验准备工作完成，申请进入工作现场。
（经许可后进入工作现场）三、进入工作现场1、进入工作现场，负责人：“对设备进行充分放电并接地”。
放电接线人员首先要对放电棒进行检查是否合格，再检查设备上的接地线是否可靠接地，没有问题后，才开始接放电棒的接地端，对设备充分放电并接地。

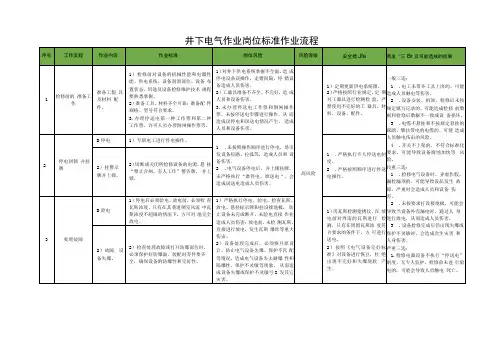

井下电气作业岗位标准作业流程
及时清理现场卫生
4.操作高压电气设备时，不戴绝 绿手套，不穿电工绝缘靴或未站 在绝缘台上，会造成人员伤害。
5
收尾、清理 现场
工器具一设备。
1）分类整理工器具和配件，并码放至 存放点。
2）清理浮煤和杂物，确保现场干净整 洁，开关设备无浮尘。
1.分类整理工器具和配件，恢复至 原位置，方便下次停电操作时使用。 未归类码放，会造成紧急状态下无 法找到，造成风险增加。
2）故障, 设备失爆。
2）检查处理故障或打开防爆部位时， 必须保护好防爆面，装配时零件要齐 全，确保设备的防爆性和完好性。
序号
工作流程
作业内容
作业标准
岗位风险
风险等线
安全措施
易发“三地”及可能造成的后果
4
送电并试运行
送电并试 运行设备。
1）确认该线路上无人作业，谁停电、 谁送电的原则，进行送电操作。
1.严格执行专人停送电制 度。
2.严格按照顺序进行停送 电操作。
2）挂警示 牌并上锁。
2）切断或关闭所检修设备的电源，悬 挂“禁止合闸，有人工作”警告牌， 并上锁.
3
处理故障
D验电
1）停电后必须验电，放电前，必须检 查瓦斯浓度，只有在其巷道碉室风流 中瓦斯浓度不超限的情况下，方可对 地完全放电。
1）严格执行停电、验电、检查瓦斯、 放电、悬挂标示牌和挂设接地极， 防止设备未完成断开，未验电直接 作业造成人员伤害；放电前，未检 测瓦斯，直接进行放电，发生瓦斯 爆炸等重大伤宙。
井下电气作业岗位标准作业流程ຫໍສະໝຸດ 序号工作流程作业内容
作业标准
电气标准化流程作业
电气倒闸操作标准化作业指导书
编写：何利华
审核：
莘县站变电所
2015/1/26
莘县站电气设备标准化作业流程图倒闸操作标准化作业流程图
莘县站电气倒闸操作标准化指导书
一、高压供电情况
目前莘县站电力线路1。
471公里（其中架空线1。
051公里,埋地电缆0.42公里)。
运行方式为莘—泵35KV 311＃线单母线供电,全文电机起停作业流程以莘县站1＃电机为例.
二、标准化流程作业
1、1#输油泵电机605开关由运行转为冷备用
2、1#输油泵电机605开关由冷备用转为运行
3、1＃输油泵电机605开关由运行转为检修
4、1＃输油泵电机605开关由检修转为运行
5、主变由运行转为冷备用，站变由运行转为冷备用
6、站变由冷备用转为运行,主变由冷备用转为运行
7、主变由运行转为检修
8、主变由检修转为运行
9、站变由运行转为检修
10、站变由检修转为运行
11、35KVPT由检修转为运行
12、35KVPT由检修转为运行
13、莘泵311#线35KV外电线路停电
14、莘泵311#线35KV外电线路送电
注意事项说明：
1、停电拉闸操作必须按照“开关-负荷侧刀闸—电源侧刀闸”的顺序依次进行,送电合闸操作顺序与上述顺序相反.
2、主变停电操作时，应“先断开负荷侧开关，后断开电源侧开关”，送电操作顺序与上述顺序相反。
电气作业人员安全标准化操作规程
电气作业人员安全标准化操作规程1:作业前按规定正确佩戴劳保护品，严禁穿带钉鞋作业。
2:电气作业人员应熟知电工基本知识、电气设备性能和触电急救方法。
3作业前检查准备。
3.1检查所用工具、绝缘护品有无缺陷，绝缘是否良好。
3.2办好工作票，检查线路、设备是否断电，确认无误无方可操作。
3.3落实好安全技术措施。
4：倒闸操作。
4.1严格执行一人操作，一人监护制度。
4.2送电时须先送刀闸，后送油开关。
停电时现停油开关，后停刀闸。
4.3停电检修要严格执行停电、验电、挂短路接地线、挂停电工作牌等程序。
4.4恢复送电时；要先摘停电牌、撤接地线，复查无误后方可送电。
4.5开关操作后，应检查各指示灯、机械装置及表针示是否正常，确认开关分（合）后，方可离开。
4.6合闸时必须迅速果断，不得有冲击或停顿，即使合错产生电弧也不得再将刀闸拉开。
4.7严禁带负荷拉合刀闸。
5:检修作业5.1检修电气设备，须先切断设备所有电源。
停电时应先停分开关，后拉总开关，送电时相反。
严禁约时停、送电。
5.2检修作业前，必须用电压等级一致且合格的验电器在设备进线端两侧各项分别验电，确认无电后将导体接地方准作业。
在未接地的设备上作业时，应视为带电作业，并做好相应技术措施。
5.3：700V以上电气设备检修时，将导体完全放电。
5.4装设接地线，须先接接地端后接导体端，拆除地线顺序相反。
5.5检修作业前，还要将设备的闭锁装置锁好，保留明显断开点，并悬挂“禁止合闸、有人工作”标志或设遮栏，必要时应设专人监护。
5.6检修双回路供电线路、设备或一条线路多组人员检修时，必须办理工作票，落实保安措施。
5.7检修高压电气设备、开关和移动、安装变压器等，必须办理停电工作票，且要停下油开关和刀闸，挂好??地线。
5.8检修低压总开关、高压隔离开关负荷侧，必须停下高压电源开关，在停电的开关把手上悬挂标志牌。
5.9检修作业必须停下相应总电源开关，并挂好“有人工作，严禁送电”标志牌，低压线路、设备检修时，除采取停电、上锁挂牌等措施，还须取下电容保险，严防它人强行送电。
电气试验标准化作业指导书1836750
电气试验专业作业指导书湖北电力建设第二程公司2011年8月目录1．避雷器电气试验作业指导书2．变压器电气试验作业指导书3．互感器电气试验作业指导书4．开关设备电气试验作业指导书一、避雷器电气试验作业指导书一、适用范围本作业指导书适用于避雷器预试工作。
二、引用的标准和规程2.1 DL408-91《电业安全工作规程》（发电厂和变电所电气部分）；2.2 GB50150-91电气装置安装工程电气设备交接试验标准；2.3 Q/CSG10007-2004 电气设备预防性试验规程；2.4 DL/T596-1996 电力设备预防性试验规程。
三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量小线箱（各种小线夹1个1 工频升压设备1只7及短线2 兆欧表（2500V）1只8 常用工具1套常用仪表（电压表、3 放电计数器测试棒1套91套万用表）4 电源盘及刀闸板2副10 前次试验报告1本5 绝缘板1块116 温湿度计1个12四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围110kV及以上避雷器交接试验和预试。
1.3试验时使用的仪器35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
电气试验标准化作业指导书(精简版)
电气试验标准化作业指导书2015年11月11日目录避雷器电气试验标准化作业指导书 (2)变压器及电抗器电气试验标准化作业指导书 (8)电缆电气试验标准化作业指导书 (34)电容器电气试验标准化作业指导书 (43)互感器电气试验标准化作业指导书 (49)接地装置电气试验标准化作业指导书 (61)绝缘油和六氟化硫气体试验作业指导书 (66)开关设备电气试验标准化作业指导书 (77)母线电气试验标准化作业指导书 (84)套管电气试验标准化作业指导书 (89)发电机电气试验标准化作业指导书 (95)避雷器电气试验标准化作业指导书一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）《电气设备试验规程》三、试验设备、仪器及有关专用工具2. 预防性试验所需仪器及设备材料：1. 必须严格执行DL409-1991《国家电网公司电力安全工作规程》及公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
电气试验标准化作业指导书
电气试验专业作业指导书XXX电力公司2004年9月目录1．避雷器电气试验标准化作业指导书（试行）2．变压器及电抗器电气试验标准化作业指导书（试行）3．电缆电气试验标准化作业指导书（试行）4．电容器电气试验标准化作业指导书（试行）5．互感器电气试验标准化作业指导书（试行）6，电缆电气试验标准化作业指导书（试行）7．绝缘油和六氟化硫气体试验作业指导书（试行）8．开关设备电气试验标准化作业指导书（试行）9．母线电气试验标准化作业指导书（试行）10．套管电气试验标准化作业指导书（试行）避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DLT596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：2.预防性试验所需仪器及设备材料：四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气倒闸操作标准化作业指导书
编写：何利华
审核：
莘县站变电所
2015/1/26
莘县站电气设备标准化作业流程图倒闸操作标准化作业流程图
莘县站电气倒闸操作标准化指导书
一、高压供电情况
目前莘县站电力线路1.471公里（其中架空线1.051公里，埋地电缆0.42公里）。
运行方式为莘-泵35KV 311#线单母线供电，全文电机起停作业流程以莘县站1#电机为例。
二、标准化流程作业
1、1#输油泵电机605开关由运行转为冷备用
2、1#输油泵电机605开关由冷备用转为运行
3、1#输油泵电机605开关由运行转为检修
4、1#输油泵电机605开关由检修转为运行
5、主变由运行转为冷备用，站变由运行转为冷备用
6、站变由冷备用转为运行，主变由冷备用转为运行
7、主变由运行转为检修
8、主变由检修转为运行
9、站变由运行转为检修
10、站变由检修转为运行
11、35KVPT由检修转为运行
12、35KVPT由检修转为运行
13、莘泵311#线35KV外电线路停电
14、莘泵311#线35KV外电线路送电
取下35kv进线3201-乙隔离开关处“禁止合闸有人工作”“在此工作”标示2
牌
3拉开35kv进线3201-丙接地刀闸
4检查35kv进线3201-丙接地刀闸确已拉开
5合上35kv进线3201-乙进线刀闸
6检查35kv进线3201-乙进线刀闸确已合好
7检查35kv进线运行正常
注意事项说明：
1、停电拉闸操作必须按照“开关—负荷侧刀闸—电源侧刀闸”
的顺序依次进行，送电合闸操作顺序与上述顺序相反。
2、主变停电操作时，应“先断开负荷侧开关，后断开电源侧开关”，
送电操作顺序与上述顺序相反。
