串联谐振试验说明书)
串联谐振耐压作业指导书
一、变频串联谐振耐压试验作业指导书（一）适用范围本作业指导书适用于10kV、35kV、110kV电缆，发电机以及220kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验工作。
（二）引用的标准和规程DL/T596-1996《电力设备预防性试验规程》GB50150-2006《电气装置安装工程电气设备交接试验设备标准》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）（三）试验设备、仪器及有关专用工具1.试验所需仪器及设备材料：表1：设备清单（四）安全工作的一般要求1.为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。
2.在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进入试验场地。
(1)进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。
(2)现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。
(3)在现场进行试验工作时，试验人员应注意保持与带电体的安全距离应不小于安全规程中规定的距离。
(4)试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”的标示牌，严禁非试验人员进入试验场地。
(5)试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。
(6)工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
(7)试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。
(8)开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。
(9)试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。
当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。
(10)变更接线或试验结束时，应首先将调压器回零，然后断开电源。
(11)为保证人身和设备安全，在进行绝缘电阻和直流试验后应对试品充分放电。
(12)试验结束后，试验人员应拆除试验临时接地线，并对被试设备进行检查和清理现场。
实验三 RLC串联谐振
实验三 RLC 串联谐振一、实验目的1、掌握测量谐振频率、品质因数和绘制频率特性曲线的方法。
2、加深对串联谐振电路特性的理解。
3、认识品质因数对电路选择性的影响。
二、实验原理1、串联谐振在RLC 串联电路中，当感抗和容抗相等时，电路的端电压和电流同相位，整个电路呈现电阻性。
即CL ωω1=时，电路处于谐振状态，谐振角频率为LC10=ω，谐振频率为LCf π210=当0ωω<时，电路呈容性，电路电流超前端电压；当0ωω>时，电路呈感性，电路电流滞后端电压。
要使电路发生谐振，可以改变L 、C 或f 来达到，本实验是通过改变电源电压的频率来实现的。
2、 串联谐振的特性(1)由于C L 001ωω=，所以U L 与U C 数值相等，相位相差1800，而U L 或U C 与信号源电压U S 之比为品质因数Q ，即Q =RC LR C R L U U U U S C S L ====001ωω其中LC10=ω。
在C 和L 为定植情况下，Q 值仅取决于回路电阻R 的大小。
电阻R 越大电路的品质因数越小，其谐振曲线越平坦。
(2)由于回路总电抗01000=-=CL X ωω，因此，回路阻抗Z 为最小值；在U S 一定情况下，I=I 0=RU S为最大值；回路相当于一个纯电阻电路，U S 与I 同相位。
三、实验任务与步骤1、按图3-1接线，改变信号源频率，找出谐振频率0f ，一般可采取两种方法： 图3-1(1)电阻电压U R到达最大值的办法确定f0(2)用双踪示波器观察U S和U R的波形，调节信号源频率，当二者波形相同时即为f0。
2、在谐振情况下用晶体管毫伏表测量U S、U L 、U C、U R ，根据测量结果计算Q值并记入下表。
3、测量谐振曲线图I(f)信号源U S保持5V，改变其频率，分别测U R值(以谐振频率为中心两边对称取点，在谐振频率附近可适当多取几点)，由I=U S换算出电流值，记录于下表。
串联谐振_实验报告
一、实验目的1. 理解串联谐振电路的基本原理和特性。
2. 掌握串联谐振电路的谐振频率、品质因数和通频带的测量方法。
3. 通过实验验证理论分析，加深对串联谐振电路的理解。
二、实验原理串联谐振电路由电感L、电容C和电阻R组成，按照其原件的连接形式可分为串联谐振和并联谐振。
本实验主要研究串联谐振电路的特性。
1. 谐振频率：串联谐振电路的谐振频率f0由以下公式给出：f0 = 1 / (2π√(LC))其中，f0为谐振频率，L为电感，C为电容。
2. 品质因数Q：串联谐振电路的品质因数Q表示电路的选频性能，由以下公式给出：Q = 1 / (R√(LC))其中，Q为品质因数，R为电阻，L为电感，C为电容。
3. 通频带：通频带B为谐振曲线两侧电流有效值下降到最大电流的1/√2时对应的频率范围，由以下公式给出：B = f2 - f1其中，f1为下限截止频率，f2为上限截止频率。
三、实验仪器与设备1. 信号发生器：提供不同频率的正弦交流信号。
2. 数字多用表：测量电压、电流和电阻。
3. 电感器、电容器和电阻器：构成串联谐振电路。
4. 电路连接线：连接实验仪器和设备。
四、实验步骤1. 按照实验电路图连接电路，确保连接正确无误。
2. 将信号发生器的输出端连接到串联谐振电路的输入端。
3. 将数字多用表分别连接到电感、电容和电阻的相应位置，用于测量电压、电流和电阻。
4. 设置信号发生器的输出频率为f0，即谐振频率，观察并记录电路中的电压、电流和电阻的数值。
5. 改变信号发生器的输出频率，分别在谐振频率两侧的频率点测量电路中的电压、电流和电阻的数值。
6. 根据实验数据绘制幅频特性曲线，分析谐振频率、品质因数和通频带的特性。
7. 通过实验验证理论分析，总结实验结果。
五、实验结果与分析1. 谐振频率：实验结果显示，当信号发生器的输出频率为f0时，电路中的电压、电流和电阻的数值达到最大值，验证了谐振频率的理论分析。
2. 品质因数Q：实验结果显示，随着电阻的增大，品质因数Q减小，与理论分析一致。
串联谐振试验方案

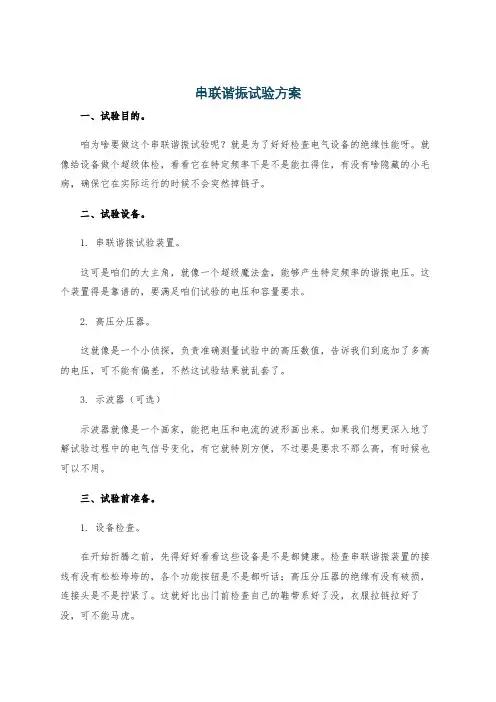

串联谐振试验方案一、试验目的。
咱为啥要做这个串联谐振试验呢？就是为了好好检查电气设备的绝缘性能呀。
就像给设备做个超级体检，看看它在特定频率下是不是能扛得住，有没有啥隐藏的小毛病，确保它在实际运行的时候不会突然掉链子。
二、试验设备。
1. 串联谐振试验装置。
这可是咱们的大主角，就像一个超级魔法盒，能够产生特定频率的谐振电压。
这个装置得是靠谱的，要满足咱们试验的电压和容量要求。
2. 高压分压器。
这就像是一个小侦探，负责准确测量试验中的高压数值，告诉我们到底加了多高的电压，可不能有偏差，不然这试验结果就乱套了。
3. 示波器（可选）示波器就像是一个画家，能把电压和电流的波形画出来。
如果我们想更深入地了解试验过程中的电气信号变化，有它就特别方便，不过要是要求不那么高，有时候也可以不用。
三、试验前准备。
1. 设备检查。
在开始折腾之前，先得好好看看这些设备是不是都健康。
检查串联谐振装置的接线有没有松松垮垮的，各个功能按钮是不是都听话；高压分压器的绝缘有没有破损，连接头是不是拧紧了。
这就好比出门前检查自己的鞋带系好了没，衣服拉链拉好了没，可不能马虎。
2. 被试品准备。
对于被试的电气设备，也要给它收拾利落。
把表面的灰尘、脏东西都清理干净，要是设备周围有什么乱七八糟的东西可能会影响试验的，也都挪开。
就像给病人做检查之前，先把身体擦干净一样。
3. 安全措施。
安全可是超级重要的大事！在试验场地周围设置好围栏，就像给这个危险区域画个圈，写上“闲人勿进”。
而且操作人员得穿上绝缘鞋、戴上绝缘手套，这就像给我们自己穿上了一层保护铠甲。
四、试验步骤。
1. 接线。
按照设备的说明书，小心翼翼地把串联谐振装置和被试品、高压分压器等连接起来。
这接线就像拼图一样，得一块一块对好位置，接错了可就麻烦大了。
而且每接好一根线，还得拽一拽，确保它稳稳当当的。
2. 设置参数。
在串联谐振装置上设置好试验所需的频率、电压等参数。
这就像厨师做菜的时候按照菜谱放调料一样，每个参数都得准确无误。
串联谐振使用说明

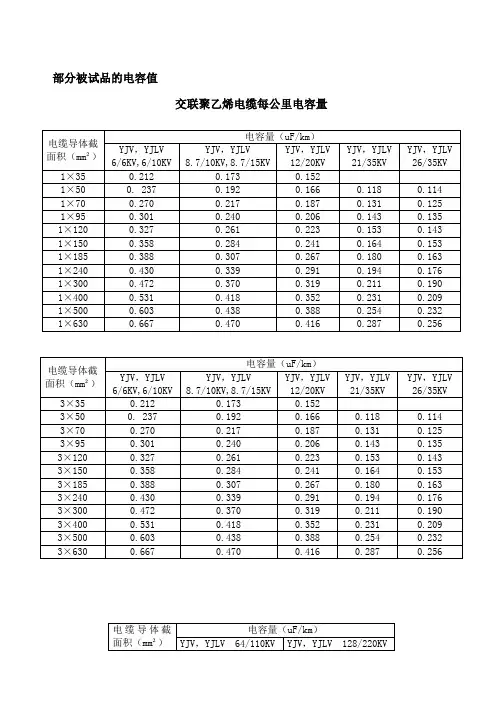

部分被试品的电容值交联聚乙烯电缆每公里电容量电缆导体截面积（mm²）电容量（uF/km）YJV，YJLV6/6KV,6/10KVYJV，YJLV8.7/10KV,8.7/15KVYJV，YJLV12/20KVYJV，YJLV21/35KVYJV，YJLV26/35KV1×35 0.212 0.173 0.1521×50 0. 237 0.192 0.166 0.118 0.114 1×70 0.270 0.217 0.187 0.131 0.125 1×95 0.301 0.240 0.206 0.143 0.135 1×120 0.327 0.261 0.223 0.153 0.143 1×150 0.358 0.284 0.241 0.164 0.153 1×185 0.388 0.307 0.267 0.180 0.163 1×240 0.430 0.339 0.291 0.194 0.176 1×300 0.472 0.370 0.319 0.211 0.190 1×400 0.531 0.418 0.352 0.231 0.209 1×500 0.603 0.438 0.388 0.254 0.232 1×630 0.667 0.470 0.416 0.287 0.256电缆导体截面积（mm²）电容量（uF/km）YJV，YJLV6/6KV,6/10KVYJV，YJLV8.7/10KV,8.7/15KVYJV，YJLV12/20KVYJV，YJLV21/35KVYJV，YJLV26/35KV3×35 0.212 0.173 0.1523×50 0. 237 0.192 0.166 0.118 0.114 3×70 0.270 0.217 0.187 0.131 0.125 3×95 0.301 0.240 0.206 0.143 0.135 3×120 0.327 0.261 0.223 0.153 0.143 3×150 0.358 0.284 0.241 0.164 0.153 3×185 0.388 0.307 0.267 0.180 0.163 3×240 0.430 0.339 0.291 0.194 0.176 3×300 0.472 0.370 0.319 0.211 0.190 3×400 0.531 0.418 0.352 0.231 0.209 3×500 0.603 0.438 0.388 0.254 0.232 3×630 0.667 0.470 0.416 0.287 0.256电缆导体截面积（mm²）电容量（uF/km）YJV，YJLV 64/110KV YJV，YJLV 128/220KV3×240 0.1293×300 0.1393×400 0.156 0.118 3×500 0.169 0.124 3×630 0.188 0.138 3×800 0.214 0.155 3×1000 0.231 0.172 3×1200 0.242 0.179 3×1400 0.259 0.190 3×1600 0.273 0.198 3×1800 0.284 0.207 3×2000 0.296 0.215 3×2200 0.221 3×2500 0.23260KV级全绝缘变压器的电容(PF)类型试品容量(KVA)630 2000 3150 6300 8000 16000高压-地2700 4100 4600 5900 7000 8200 低压-地4200 6600 7900 10000 11000 15300110KV中性点分级绝缘变压器的电容(PF)类型试品容量(KVA)50000 31500 20000 10000 5600高压-中压、低压、地14200 11400 8700 6150 4200中压-高压、低压、地24800 11800 13200 9600低压-高压、中压、地19300 19300 12000 9400 6800220KV级中性点非全级绝缘部分变压器的电容(PF)试品型号SEPSL-63000 SSPSL-120000 SSPSL-240000类型高压-中压、低压、地12100 13500 17050中压-高压、低压、地18500 19700 23260低压-高压、中压、地18200 23600 29940 试品型号SFPL-240000 SFP-360000 SFPSZL-120000类型高压-中压、低压、地32230 33910 38020 中压-高压、低压、地23260 低压-高压、中压、地22470 23790 22160部分发电机的电容值类别型号生产厂家额定容量（MW）额定电压（KV）相电容（uf）汽轮发电机QFS-125-2 上海电机厂125 13.8 0.08~0.12 QFSN-200-2 哈尔滨电机厂200 15.75 0.19~0.21 QFQS-200-2 东方电机厂200 15.75 0.1928~0.21 QFQS-200-2 北京重型电机厂200 15.75 0.18~0.19 QFS-300-2 上海电机厂300 18.0 0.16~0.20 QFSN-300-2 上海电机厂300 18.0 0.18~0.20 ATB-2 美国GE公司352 23.0 0.268(设计值) TBB-320-2 前苏联320 22.0 0.312-105×234 美国西屋公司600 20.0 0.2(工厂试验值) 50WT23E-138 ABB 600 22.0 0.253(设计值)水轮发电机72.5-85 10.5 0.694 300 15.75 1.7~2.5 400 18.0 2~2.5部分被试品的试验电压标准电缆30～75Hz的交流耐压试验电压标准电缆额定电压交接试验电压预防性试验电压U0/U 倍数电压值(KV) 倍数电压值(KV)1.8/3 2U0 3.6 1.6U0 33.6/6 2U07.2 1.6U0 66/6 2U012 1.6U0106/10 2U012 1.6U0108.7/10 2U017.4 1.6U01412/20 2U024 1.6U01921/35 2U042 1.6U03426/35 2U052 1.6U04264/110 1.7U0109 1.36U087127/220 1.4U0178 1.15U0146变压器的交流耐压试验电压标准额定电压最高工作电压线端交流试验电压值KV 中性点交流试验电压值KV（KV）（KV）全部更换绕组部分更换绕组或交接时全部更换绕组部分更换绕组或交接时<1 ≤1 3 2.5 3 2.5 3 3.5 18 15 18 15 6 6.9 25 21 25 21 10 11.5 35 30 35 30 15 17.5 45 38 45 38 20 23.0 55 47 55 47 35 40.5 85 72 85 72 110 126.0 200 170(195) 95 80220 252.0 360 306 85 72 395 336 (200) (170)500 550.0 630 536 85 72 680 578 140 120发电机定子绕组交流耐压试验标准周期要求大修前(1)全部更换定子绕组并修好后的试验电压如下:容量KW 额定电压UnV 试验电压V小于10000 36以上2Un+1000但最低为1500 10000及以上6000以下 2.5Un6000~18000 2Un+300018000以上按专门协议更换绕组后(2)交接时按上表的0.8倍执行(3)大修前或局部更换定子绕组并修好后试验电压为:运行20年及以下者 1.5Un运行20年以上与架空线路直接连接者 1.5Un运行20年以上不与架空线路直接连接者(1.3~1.5)Un说明：1、应在停机后清除污秽前热状态下进行。
串联谐振说明书
目录Ⅰ安全事项 (1)Ⅱ技术改进 (1)Ⅲ订货注意事项 (1)Ⅳ使用说明 (1)1、串联变频谐振的主要用途及优越性 (2)1.1主要用途 (2)1.2优越性 (2)1.3与工频设备功率对比说明 (3)2、主要功能特点 (4)3、主要技术指标 (5)4、关于串联变频谐振的理论基础 (5)5、装置现场使用前的准备及注意事项 (6)6、装置面板说明 (8)7、装置使用接线及操作说明 (10)7.1电力电缆的变频串联谐振耐压试验 (10)7.1.1大电容值试品接线，如电缆长＞3km (10)7.1.2 中小电容值试品试验接线，如1km左右电缆 (11)7.1.3 小电容值试品（如几十米~几百米电缆）或较高电压试品试验接线（如≥35kV电缆） (11)7.2发电机定子绕组交流耐压试验 (12)7.2.1 发电机定子电容值每相范围，各种试验方法优缺点及试验标准 (12)7.2.2 举例说明发电机与变频串联谐振试验装置的计算方法与步骤 (14)7.2.3注意事项 (15)7.3 变压器、GIS的交流耐压试验 (15)7.3.1 常见变压器绕组电容值 (15)7.3.2 变压器、GIS的交流耐压试验标准 (17)7.3.3 配置原则 (17)7.4操作使用说明 (18)8、装箱清单 (19)9、附录：相关试验标准及部分省市串联变频试验规定（程） (20)Ⅰ安全事项1、应严格遵守高压耐压试验的相关安全要求；2、所有高压引线应保证足够安全距离；3、变频源接地端、励磁变高压尾端、分压器接地端、补偿电容器接地端、试品接地端均应可靠接地；4、励磁变输出到电抗器的连接线，当使用励磁变＞700V端子时，必须使用专用高压引线；当使用普通引线时，应保证浮地以免该线被击穿造成试验无法进行；电抗器并联工作时，其低压侧的并联连接线亦应浮地；5、进线电源插座及电缆均应保证足够功率余量及截面；6、保证人身安全距离；7、尽可能避免高压引线产生电晕。
串联谐振说明书.doc
串联谐振说明书使用适当的电源线。
只可使用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
目录第一章谐振试验装置概述第二章装置主要部件介绍第三章操作说明第四章注意事项第五章相关资料第一章谐振试验装置概述1.1 产品概述：目前在国际和国内已有越来越多的XLPE 交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。
但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。
近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE 交联聚乙烯电缆有不同程度的损害。
有的研究观点认为XLPE 结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。
国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。
交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。
其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。
直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。
因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。
同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压实验也定期进行。
这些设备的试验要求的试验设备容量大，通常情况下采用谐振的办法进行试验，但必须是在工频条件下或等效工频条件下进行。
等效工频条件一般采用45-65Hz 的频率范围，但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。
串联谐振的实验报告
串联谐振的实验报告实验目的本实验旨在通过串联谐振实验，探究串联谐振现象的特性和规律，并研究谐振电路的频率选择性以及在实际应用中的意义。
实验原理串联谐振是指当电阻、电感和电容按特定方式连接时，电路中的电流和电压呈谐振现象。
具体来说，当谐振频率等于电路共振频率时，电流和电压取得最大值；反之，当谐振频率偏离共振频率时，电流和电压随频率增加而下降。
谐振频率的计算公式为:f_0 = \frac{1}{2\pi\sqrt{LC}}其中，f0为谐振频率，L为电感的感值，C为电容的容值。
实验装置- 电感L- 电容C- 变压器- 信号发生器- 示波器- 万用表- 直流稳压电源- 电阻箱实验步骤1. 将变压器的220V接入实验电源，使其输出电压变为5V。
2. 使用示波器测量电感的感值L和电容的容值C，并记录下来。
3. 将电感和电容串联连接起来，并接入信号发生器。
4. 在信号发生器的频率变动范围内，测量并记录电路的电流和电压。
5. 根据测量结果画出电流和电压随频率变化的曲线图。
6. 分析图像，确定并计算实验测得的谐振频率，与理论值进行比较。
实验结果及分析根据实验步骤所述，我们进行了一系列的实验测量，并得到了电流和电压随频率变化的曲线图。
在测量过程中，我们选择了不同的频率值，包括谐振频率附近值，并记录了相应的电流和电压数值。
根据测量结果得到的曲线图，我们可以清楚地看到在谐振频率附近，电流和电压取得最大值。
同时，随着频率增大或减小，电流和电压逐渐减小。
这与理论上的串联谐振特性相吻合。
实验测得的谐振频率和理论值进行对比后，发现它们之间的误差较小。
这说明我们的实验数据比较准确，并且实验方法是可行的。
实验结论通过本次实验，我们研究了串联谐振现象，并深入了解了谐振电路的频率选择性。
实验结果表明，在串联谐振电路中，当频率等于谐振频率时，电流和电压达到最大值；当频率偏离谐振频率时，电流和电压逐渐减小。
这说明谐振频率是串联谐振电路的特征之一，对于特定的电感和电容组合，其谐振频率是固定的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HDSR-F265/265调频串联谐振试验设备技术规范及配置方案1、系统执行标准GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999 《试验变压器》GB10229 《电抗器》GB/T.311-1997 《高压输变电设备的绝缘与配合》DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984 《电子测量仪器安全要求》GB2900 《电工名词术语》GB4208 《外壳防护等级》GB191 《包装贮运标志》GB/T16927-1997 《高电压试验技术》2、系统的适用范围2.1 满足110kV主变、GIS、断路器、互感器、瓷瓶等电气设备的交流耐压试验；试验电压：U≤265kV；加压时间：≤15min2.2 满足500m长110kV（400mm2）交联电缆的交流耐压试验；试验电压：U=2Uo=128kV；试验频率：30～300Hz；加压时间：60min/相2.3 满足2km长35kV（300mm2）交联电缆的交流耐压试验；试验电压：U＝2Uo=52kV；试验频率：30～300Hz；加压时间：60min/相2.4 满足5km长10kV（300mm2）交联电缆的交流耐压试验。
试验电压：U＝2.5Uo=22kV；试验频率：30～300Hz；加压时间：5min/相3、系统的基本配置3.1 主要部件一览表3.2 设备附件一览表4、系统技术规范及性能4.1系统技术参数4.1.1 额定输出电压：0～265kV4.1.2 谐振电压波形：正弦波，波形畸变率＜1.0%4.1.3 最大被试品电流：1A/265kV；110kV电气主设备试验2A/128kV；110kV电缆试验4A/52kV；35kV电缆试验10A/26kV；10kV电缆试验4.1.4 最大试验容量：265kV A4.1.5 输出频率：30～300Hz试验频率：45～65Hz；主变试验30～300Hz；其它试验4.1.6 频率调节细度：0.1Hz4.1.7 频率不稳定度：＜0.05%4.1.8 工作制：满功率输出下，连续工作时间60min4.1.9 品质因数：30～804.1.10 绝缘水平： 1.2倍额定电压下耐压1min4.1.11 输入工作电源：三相380V±10%，50Hz，＜30A/相4.2环境条件4.2.1 环境温度：－10℃～+40℃4.2.2 相对湿度：＜95%，无凝露状况4.2.3 海拔高度：＜1000m4.2.4 噪声：≤50dB4.3系统的性能特点4.3.1 调频及功率器件、显示及数据处理等单元均采用进口日本三菱、德国AB及美国MOT等公司优质元器件。
4.3.2 充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、励磁变压器、浇注式高压电抗器和高精度电容分压器。
4.3.3 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
4.3.4 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
5、主要部件的技术规范及性能5.1变频电源控制箱 HDSR-F-Y20 1台5.1.1 技术参数1)输入工作电源：三相380V±10%，50Hz，＜30A/相2)输出电压和电流：0～450V，最大电流44A3)输出频率：30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。
4)额定输出功率：20kW5)外形尺寸和重量：560×450×280mm；37kg5.1.2 性能特点1)参数设置：可对试验电压、加压时间、试验模式、频率模式、测量分压器量程等参数进行设置或选择。
2)试验模式：手动试验模式、自动试验模式a、手动试验模式：具备升压、调谐（含手动、自动）、分段计时、存取频、降压（手控自动）功能等。
b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
3)保护功能及其信息提示：具备高压过压（软、硬件双重保护）、低压过压、低压过流保护，以及失谐保护、零位、超温、放电保护等多重保护功能。
4)数据存储功能：试验结果保存、打印、上传、回查等。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断原因。
可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。
同时具有RS-232接口，可将数据输出打印。
5)自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。
6)调频范围及频率分辨率均可设定：调频范围可设为20～300Hz、45～65Hz、50Hz、20～400Hz，按需设置，加速调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.05Hz、0.02Hz、或0.01Hz，在调谐效率与调谐精准度之间取得平衡。
7)双重监控系统：既有大屏幕多重界面及数据显示，又加装指针式电流表电压表直观反映过渡过程，独有的双重监控系统，特别符合高压试验的习惯要求。
8)双重过压保护功能：软件过压保护值设置不当时执行，丰富的高压过压保护功能，同时具备软件、硬件过压保护，更具安全性，有效保护人身、设备及试品的安全。
a、自动过压整定功能：软件过压保护值设备不当时，系统自动修正为设备电压（试验电压）的1.1倍。
b、独立的硬件过压保护功能：通过面板上的编码开关整定保护值，一目了然，完全由硬件独立实现过压保护功能，不受干扰，安全可靠。
9)分压器档位设置功能：根据配用分压器情况，正确设置分压器节数或电压等级，系统自动确定对应的分压比，因此无须换算，显示屏直接读取，表计电压为试验电压数据。
10)电脑联机操作功能：除开、关电源外，其它所有功能均可通过与电脑联机完成操作。
11)软件校表功能：此为隐式功能，必要时可提供给用户。
软件完成，无须变动硬件，方便设备检验时，由用户自行操作校准表计。
12) 主要屏显界面举例：自动试验起始界面参 数 设 置数据查询及打印分压器设置试 验 过 程5.2励磁变压器 F-LB15 1台 F-LB6 2台配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同规格励磁变，以保证励磁变压器的最大利用率及重量最轻。
110kV开关、GIS等电气设备试验时，使用15kV A励磁变压器；110kV、35kV、10kV电缆及大型220kV主变中性点试验时，使用两台6kV A励磁变独立或并联使用。
详细参数如下：5.2.1 技术参数1)额定容量：15kV A 6kV A2)输入电压：0～450V 0～450V3)输出电压：15kV 1500V×4四个独立的等容量绕组，可串可并4)工作频率范围：45～300Hz 30～300Hz5)工作制：15min 60min6)外形尺寸和重量：320×285×500mm；58kg 500×170×320mm；48kg7)适用范围：电气主设备试验电缆试验5.2.2 性能特点1)励磁变为干式结构，无漏油之虑。
2)高、低压绕组及铁芯间均设静电屏蔽层，高、低压绕组间只有磁联系，没有电的联系。
既是励磁变压器，又是隔离变压器。
3)内置过压保护，防止击穿反击。
5.3高压谐振电抗器 F-DK26.5/1 10台5.3.1 技术参数1)额定最高工作电压：26.5kV（有效值）2)额定最大工作电流：1A（有效值）3)额定容量：26.5kV A4)额定电感量：129.3H5)工作频率：30～300Hz6)工作制：额定容量下连续运行60min7)外形尺寸和重量：φ220×270mm；52kg/台5.3.2 性能特点1)高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。
2)电抗器为便携式，体积小，重量轻。
可自由方便叠装，可单独、串联及并联使用。
3)电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。
5.4 交流分压器 F-CF300 1台（分两节）5.4.1 技术参数1)工作方式：纯电容式2)额定电压：300kV有效值3)额定电容量：500pF4)工作频率：30～300Hz5)测量误差：＜1.0%6)外形尺寸和重量：φ190×1600mm；18kg5.4.2 性能特点1)额定电压下可连续运行2小时。
2)在20～400Hz范围内，其精度和稳定度保持要求不变。
3)在20℃、0.4～0.5U N下介损值：≤0.00254)分压比误差：有效值时≤0.5%，峰值时≤1%。
5)高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。
6)电压测量通过专用测试引线引至变频电源进行测量。
7)配有铝合金包装箱。
5.5负载补偿电容器 F-BC265 1台1)额定电压：265kV有效值2)额定电容量：2000pF3)工作频率：30～300Hz4)当被试品电容量过小，可并联专配的负载补偿电容器，以降低谐振频率。
也可作模拟负载，方便系统空升自检。
5)配有铝合金包装箱。
6、试验方法说明6.1 110kV电气主设备的交流耐压试验；6.1.1 110kV GIS的交流耐压试验试验电压： 184kV频率要求：30～300Hz电抗器组配：七台26.5kV/1A/129.3H电抗器串联，输出186kV/1A/1041H（考虑电抗器多节串联时15%的互感）。
带负载能力：根据谐振公式f=1/（2πLC ），可推出C=（2πf）-2/L（式中f=30Hz，L=1041H），算得C=0.027μF。
110kV GIS试验以每个间隔1000pF为例，则该成套设备可同时满足9个间隔以上GIS的试验。
6.1.2 110kV 主变的工频交流耐压试验试验电压：外施耐压试验160kV；中性点耐压试验76kV频率要求：45～65Hz电抗器组配：外施耐压试验：六节26.5kV/1A/129.3H电抗器串联，输出162kV/1A/892H（考虑15%互感）。
中性点耐压试验：三节26.5kV/1A/129.3H电抗器串联，输出79.5kV/1A/446H（考虑15%互感）。
谐振频率：根据谐振公式f=1/（2πLC ），计算不同试验时谐振频率外施耐压试验：f=1/2πLC （式中L=892H，C=14200pF+500pF=14700pF：以50000kVA 中性点分级绝缘变压器为例，取14200pF），得出f=45Hz。
