单片机电机驱动
单片机驱动步进电机电路
通过键盘，将货位（或包位）代码输入微机，启动存（或取）命令键，机械手即可在微机的控制下，作X、Y、Z三个方向的运动，完成存（或取）包操作。控制原理如图所示。
01
系统主要包括微机控制、步进电机控制、机械传动系统、光控音乐电路、工作电源、货架和柜台等七部分组成。微机根据键入的货物代码，产生相应的脉冲信号，经CH250脉冲分配器和驱动电路，输出具有一定功率的脉冲，驱动有关电机正转或反转及其步数，从而实现货物的存取。机械手行进中，光控音乐电路驱动蜂呜器发出乐曲，从而增强了工作的节奏、控制的旋律。
*
9
如果按： 001→101→100→110→010→011→001…… A CA C CB B BA A 的次序输出，就可达到反转的目的。 [练习1]仿照三相三拍的办法编出反转控制子程序。
FAN： MOV P1， ＃01H ；A相通电 ACALL D1MS MOV P1，＃05H ；CA相通电 ACALL D1MS MOV P1，＃04H ；C相通电 ACALL D1MS MOV P1，＃06H ；CB相通电 ACALL D1MS MOV P1，＃02H ；B相通电 ACALL D1MS MOV P1，＃03H ；BA相通电 ACALL D1MS RET
9.3 应用举例——机械手的微机控制
随着科学技术的进步、工业自动化的进程，机械手将进一步取代简单而笨重的人工操作，逐步把在恶劣环境下工作的人们解放出来，这对于改善人们的工作条件、提高工作效率，具有一定的现实意义。
本例系存取邮件机械手的控制，在邮政部门和立体仓库中作自动存职包裹和货物之用。
工作原理
由软件完成脉冲分配工作
*
特点：由软件完成脉冲分配工作，不仅使线路简化，成本下降，而且可根据应用系统的需要，灵活地改变步进电机的控制方案。
单片机驱动h桥电路
单片机驱动h桥电路
H桥电路是一种常用于驱动直流电机、步进电机等负载的电路，可以实现正转、反转和制动等功能。
在单片机中驱动H桥电路，可以采用以下步骤：
1.准备硬件材料：包括单片机、H桥驱动芯片、电机、电源
等。
2.连接H桥电路：将单片机和H桥芯片进行连接。
根据H
桥芯片的规格和引脚功能，将单片机的输出引脚与H桥芯
片的驱动引脚相连。
3.设置单片机输出：通过单片机的编程，设置输出引脚的高
低电平。
根据H桥电路的工作原理和要求，控制单片机输
出引脚的状态来驱动电机正转或反转。
4.控制信号生成：根据具体的应用需求生成控制信号。
可以
使用单片机的GPIO控制引脚来产生PWM信号，调整电
机的速度和转向。
5.编写程序：在单片机上编写程序代码，控制输出引脚的状
态和PWM信号的生成。
根据实际需要，编写相应的控制
逻辑和算法，实现对H桥电路的控制。
6.调试和测试：将程序下载到单片机中，并连接电源和电机。
通过调试和测试，观察电机的转动方向和速度是否符合预
期，进行调整和优化。
需要注意的是，具体的驱动H桥电路的方法和代码编写会根据
所用的单片机型号、H桥芯片和电机类型而有所不同。
因此，在实际应用中，需要参考相应的硬件和软件文档，并结合具体的开发环境和编程语言来进行驱动程序的编写和调试。
基于51单片机的直流减速电机驱动电路的设计
基于51单片机的直流减速电机驱动电路的设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!基于51单片机的直流减速电机驱动电路的设计引言直流减速电机在各种应用中广泛使用，其驱动电路设计直接影响到电机的性能和稳定性。
单片机课程设计-单片机控制步进电机
单片机课程设计-单片机控制步进电机单片机课程设计单片机控制步进电机一、引言在现代自动化控制领域，步进电机以其精确的定位和可控的转动角度，成为了众多应用场景中的关键组件。
而单片机作为一种灵活、高效的控制核心，能够实现对步进电机的精确控制，为各种系统提供了可靠的动力支持。
本次课程设计旨在深入研究如何利用单片机来有效地控制步进电机，实现特定的运动需求。
二、步进电机的工作原理步进电机是一种将电脉冲信号转换为角位移或线位移的开环控制电机。
它由定子和转子组成，定子上有若干个磁极，磁极上绕有绕组。
当给绕组依次通电时，定子会产生磁场，吸引转子转动一定的角度。
通过控制通电的顺序和脉冲数量，可以精确地控制电机的转动角度和速度。
三、单片机控制步进电机的硬件设计（一）单片机的选择在本次设计中，我们选用了常见的_____单片机。
它具有丰富的引脚资源、较高的运算速度和稳定的性能，能够满足控制步进电机的需求。
（二）驱动电路为了驱动步进电机，需要使用专门的驱动芯片或驱动电路。
常见的驱动方式有全桥驱动和双全桥驱动。
我们采用了_____驱动芯片，通过单片机的引脚输出控制信号来控制驱动芯片的工作状态，从而实现对步进电机的驱动。
（三）接口电路将单片机的引脚与驱动电路进行连接，需要设计合理的接口电路。
接口电路要考虑信号的电平匹配、抗干扰等因素，以确保控制信号的稳定传输。
四、单片机控制步进电机的软件设计（一）控制算法在软件设计中，关键是确定控制步进电机的算法。
常见的控制算法有脉冲分配法和步距角细分法。
脉冲分配法是根据电机的相数和通电顺序，按照一定的时间间隔依次输出控制脉冲。
步距角细分法则是通过在相邻的两个通电状态之间插入中间状态，来减小步距角，提高电机的转动精度。
（二）程序流程首先，需要对单片机进行初始化设置，包括引脚配置、定时器设置等。
然后，根据用户的输入或预设的运动模式，计算出需要输出的脉冲数量和频率。
通过定时器中断来产生控制脉冲，并按照预定的顺序输出到驱动电路。

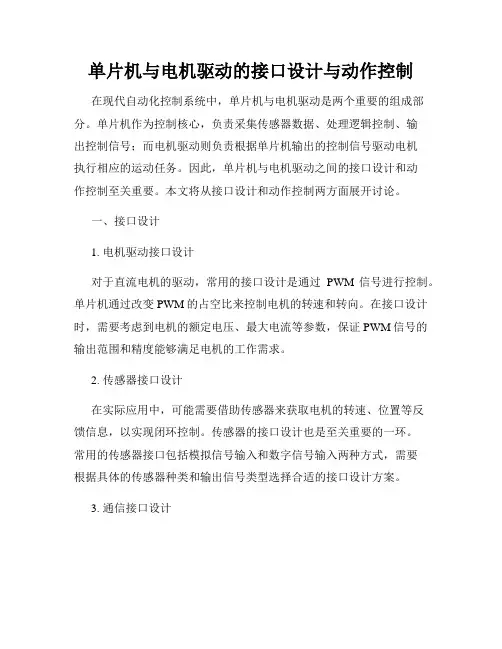

单片机与电机驱动的接口设计与动作控制
单片机与电机驱动的接口设计与动作控制在现代自动化控制系统中，单片机与电机驱动是两个重要的组成部分。
单片机作为控制核心，负责采集传感器数据、处理逻辑控制、输出控制信号；而电机驱动则负责根据单片机输出的控制信号驱动电机执行相应的运动任务。
因此，单片机与电机驱动之间的接口设计和动作控制至关重要。
本文将从接口设计和动作控制两方面展开讨论。
一、接口设计1. 电机驱动接口设计对于直流电机的驱动，常用的接口设计是通过PWM信号进行控制。
单片机通过改变PWM的占空比来控制电机的转速和转向。
在接口设计时，需要考虑到电机的额定电压、最大电流等参数，保证PWM信号的输出范围和精度能够满足电机的工作需求。
2. 传感器接口设计在实际应用中，可能需要借助传感器来获取电机的转速、位置等反馈信息，以实现闭环控制。
传感器的接口设计也是至关重要的一环。
常用的传感器接口包括模拟信号输入和数字信号输入两种方式，需要根据具体的传感器种类和输出信号类型选择合适的接口设计方案。
3. 通信接口设计为了实现与外部设备的通信，单片机通常需要设计串口、I2C、SPI等通信接口。
通过这些通信接口，可以实现与上位机、其他设备的数据交换和命令控制，为系统的功能扩展和升级提供了可能。
二、动作控制1. 电机速度控制通过改变PWM信号的占空比，可以实现对电机转速的控制。
在实际应用中，常用的控制算法包括PID控制、模糊控制等，通过单片机对电机的速度进行闭环控制，实现稳定的速度控制。
2. 电机位置控制对于需要精准位置控制的场合，可以使用编码器等传感器获取电机的位置信息，通过单片机采集并处理这些信息，实现对电机位置的闭环控制。
在动作控制过程中，需要考虑到电机的惯性、负载等因素，保证控制系统的动态响应性能。
3. 动作序列控制在实际应用中，可能需要实现一系列动作的顺序控制，比如机械臂的运动轨迹控制、输送带的物料传递控制等。
通过单片机的程序控制，可以实现对不同电机动作的顺序控制，确保系统的整体运行效果。
单片机驱动电机原理
单片机驱动电机原理一、引言单片机（Microcontroller）是一种集成电路芯片，它集中了微处理器（Microprocessor）的所有功能，包括中央处理器（CPU）、存储器（RAM、ROM）、输入/输出接口（I/O）、定时器/计数器（Timer/Counter）等。
而电机则是将电能转化为机械能的装置。
本文将介绍单片机如何驱动电机，包括驱动方式、驱动电路和工作原理。
二、驱动方式单片机驱动电机的方式主要有两种：直接驱动和间接驱动。
1. 直接驱动：直接将单片机的输出引脚连接到电机的驱动电路上，通过改变输出引脚的电平来控制电机的运动。
这种方式简单直接，适用于小功率电机，但对于大功率电机来说，单片机的输出引脚电流不足以直接驱动电机。
2. 间接驱动：通过中间设备（如电机驱动芯片）来实现单片机与电机之间的连接，单片机通过与电机驱动芯片的通信来控制电机的运动。
这种方式适用于各种功率的电机，可以提供足够的电流和电压来驱动电机。
三、驱动电路单片机驱动电机的关键是驱动电路，它能将单片机的输出信号转换为电机所需的电流和电压。
1. 直接驱动电路：直接驱动小功率电机的电路通常采用三极管或场效应管作为开关，将单片机的输出信号放大后驱动电机。
这种电路简单易用，但功率较小，不适用于大功率电机。
2. 间接驱动电路：间接驱动电路通常采用电机驱动芯片，如L298N、L293D等。
这些芯片内部包含了多个开关管，能够提供足够的电流和电压来驱动电机。
单片机通过与电机驱动芯片的通信，控制开关管的导通和截止，从而控制电机的运动。
四、工作原理单片机驱动电机的工作原理主要分为以下几个步骤：1. 单片机输入控制：单片机通过输入端口接收来自外部的输入信号，确定电机的运动方式（如正转、反转、停止）。
2. 单片机输出控制：根据输入信号，单片机通过输出端口控制驱动电路的开关状态，从而改变电机的电流和电压，实现电机的转动。
3. 驱动电路工作：根据单片机的输出信号，驱动电路将电机所需的电流和电压提供给电机，使电机正常运转。
单片机步进电机驱动电路设计
基于单片机的步进电机驱动电路设计步进电机在控制系统中具有广泛的应用。
它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器、或角位移发生器等。
有时从一些旧设备上拆下的步进电机(这种电机一般没有损坏)要改作它用，一般需自己设计驱动器。
本文介绍的就是为从一日本产旧式打印机上拆下的步进电机而设计的驱动器。
本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。
1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。
只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。
图1是该四相反应式步进电机工作原理示意图。
图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。
当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。
而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。
依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。
四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。
单四拍与双四拍的步距角相等，但单四拍的转动力矩小。
八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。
单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：图2.步进电机工作时序波形图图3 步进电机驱动器系统电路原理图AT89C2051将控制脉冲从P1口的P1.4～P1.7输出，经74LS14反相后进入9014，经9 014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。
51单片机驱动步进电机的方法
51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。
其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。
二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。
通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。
同时，还需要连接一个驱动器来提高电机的驱动能力。
2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。
在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。
同时，还需要设置电机的步距角和转向，以保证电机的精确控制。
3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。
单片机驱动电机原理
单片机驱动电机原理
单片机驱动电机的原理是通过控制电机的电流来实现电机的运转。
常用的单片机驱动电机的方法有PWM（脉宽调制）和DAC（数模转换）。
PWM是一种调节信号的技术，可以改变电流流过电机的时间比例，从而调节电机的转速或转动角度。
单片机通过输出一个特定频率的方波信号，并通过调节占空比来控制电机的平均电流。
占空比是高电平时间与周期时间的比例，占空比越高，电机转速越快。
在单片机中，可以通过定时器/计数器和比较器来生成PWM信号。
DAC是将数字信号转换为模拟信号的技术。
单片机通过DAC 输出一个与输入数值对应的模拟电压信号，然后将该信号放大后给电机驱动器控制电机的转速或转动角度。
DAC的输出精度决定了电机驱动的精度。
单片机驱动电机的具体步骤如下：
1. 接入电源：将电机的正极连接到电源的正极，电机的负极连接到单片机的输出引脚。
2. 配置输出引脚：将单片机的输出引脚配置为输出模式，并设置相应的输出电平。
3. 生成PWM信号（可选）：如果使用PWM方式驱动电机，需要设置单片机的定时器/计数器和比较器，生成所需的PWM 信号。
4. 生成DAC输出（可选）：如果使用DAC方式驱动电机，需要将数字信号转换为模拟信号，并通过放大电路将信号放大
到适合电机的电压范围。
5. 控制电机：根据需要，通过改变输出引脚的电平、PWM信号占空比或DAC输出来控制电机的转速或转动角度。
6. 观察反馈（可选）：可以通过传感器获取电机的反馈信号（如转速、位置等），并通过单片机进行处理和控制。
通过单片机驱动电机，可以实现对电机的精确控制，提高系统的稳定性和可靠性。
单片机tb6600驱动步进电机正反转加减速应用案例
单片机tb6600驱动步进电机正反转加减速应用案例TB6600是一款常见的步进电机驱动器，可以用来驱动步进电机进行正反转以及加减速。
以下是一个简单的应用案例，以单片机控制TB6600驱动步进电机为例，实现正反转和加减速。
硬件连接1. 单片机（如Arduino）连接到TB6600的信号输入端（A、B、C、D）。
2. 单片机连接到TB6600的使能端（Enable）。
3. 单片机连接到步进电机。
代码实现以下是一个简单的Arduino代码示例，用于控制步进电机正反转和加减速：```cppinclude <>// 定义步进电机参数const int motorPin1 = 2; // A端const int motorPin2 = 3; // B端const int motorPin3 = 4; // C端const int motorPin4 = 5; // D端const int enablePin = 6; // 使能端// 初始化步进电机对象Stepper stepper(200, motorPin1, motorPin2, motorPin3, motorPin4);void setup() {// 初始化串口通信(9600);}void loop() {// 正转加速到最大速度，然后减速到停止(5); // 设置初始速度为5步/秒(100); // 正转100步delay(500); // 等待500毫秒（减速时间）(200); // 设置最大速度为200步/秒(100); // 正转100步delay(500); // 等待500毫秒（减速时间）(5); // 设置速度为5步/秒(100); // 正转100步，然后停止delay(500); // 等待500毫秒（停止时间）// 反转加速到最大速度，然后减速到停止(5); // 设置初始速度为5步/秒(-100); // 反转100步delay(500); // 等待500毫秒（减速时间）(200); // 设置最大速度为200步/秒(-100); // 反转100步delay(500); // 等待500毫秒（减速时间）(5); // 设置速度为5步/秒(-100); // 反转100步，然后停止delay(500); // 等待500毫秒（停止时间）}```在这个例子中，我们使用了Arduino的`Stepper`库来控制步进电机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机驱动
让普通直流电机转动起来很简单，给它的两极价格电压就行了， 两个极无所谓的正负，反一下就是转动的方向相反。
我们使用一个12V/2A的开关电源给它 供电，能否转起来呢？效果是：转了 一下，开关电源的电源指示灯就马上 暗了，很明显，开关电源过流了。 这是为什么呢？因为直流电启动电流 非常大，为什么启动电流非常大？我 们可以用万用表量一下直流电机的电 阻值。 我们可以看到电机的电阻值很小， 根据欧姆定律R=12V/1.9=6.32A。这 个就是电机的开启电流，已经超过开 关电源2A额定电流的3倍。所以不能 直接用开关电源供电。
PWM波
电机驱动
那么我们用什么驱动电机呢？ 我们可以用LM298驱动电机。LM298功能表如下
电机调速
当需要调节直流电机转速时，使单片机的相应的I/O口输出不 同占空比的PWM波形即可。 PWM是按照一定规律改变脉冲系列的脉冲宽度，以调节输出量 和波形的一种调制方式，我们在控制系统中最常用的是矩形波PWM 信号，在控制时需要调节PWM的占空比。占空比是指高电平持续时 间在一个周期时间内的百分比。控制电机的转速时，占空比越大， 速度越快，如果全为高电平，占空比为100%，速度达到最快。 当用单片机I/O口输出PWM信号时，可采用以下三种方法： 1、用软件延时，当高电平延时时间到时，对I/O口电平取反变成 低电平，然后再延时，当低电平延时时间到时，对I/O口电平取反， 如此循环就可以得到PWM信号。 2、利用定时器。控制方法同上，只是在这里利用单片机的定时器 来进行高、低电平的翻转，而不用软件延时。（这种方法是51单 片机最常用的） 3、利用单片机自带的PWM调节器，MSP430，STM32自带此功能， STC89系列单片机无此功能
