管段流量(精)

合集下载

管网水力计算(精)

管网水力计算(精)

例题:某城市供水区总用水量93.75L/s.节点4接某工 厂,工业用水量为6.94L/s 。节点0-8都是两边供水。 求比流量
水塔
3 2
水泵
600 0 300 1 450 4
650
8
5
6
7
1.管线总长度:ΣL=2425m,其中水塔到
205
节点0的管段两侧无用户不计入。
2.比流量:
(93.75-6.94)÷2425=0.0358L/s
4.5.2 管网图形及简化
1.管网设计图中的元素 (1)节点:有集中流量进出、管道合并或分叉以 及边界条件发生变化的地点 (2)管段:两个相邻节点之间的管道管线:顺序 相连的若干管段 (3)环:起点与终点重合的管线 ①基环:不包含其它环的环 ②大环:包含两个或两个以上基环的环
③虚环:多水源的管网,为了计算方便,有时将两 个或多个水压已定的水源节点(泵站、水塔等) 用虚线和虚节点0连接起来,也形成环,因实际上 并不存在,所以叫做虚环。
管段编号
1-2 2-3 3-4 1-5 3-5 4-6 5-6 6-7
合计
管段计算总长度 (m)
800 0.5×600=300
0.5×600=300 0.5×600=300
800 800 600 500
4400
比流量 (L/s.m) 0.03182
沿线流量 (L/s)
25.45 9.55 9.55 9.55 25.45 25.45 19.09 15.91
(1)消防时:假设在泵房供水区、水塔供水区各又 一着火点,每个消防用水额定(20L/S)
泵房节点流量为 237.5+20=257.5 水塔节点流量为54.2+20=74.2

谈给水管段设计流量计算

谈给水管段设计流量计算

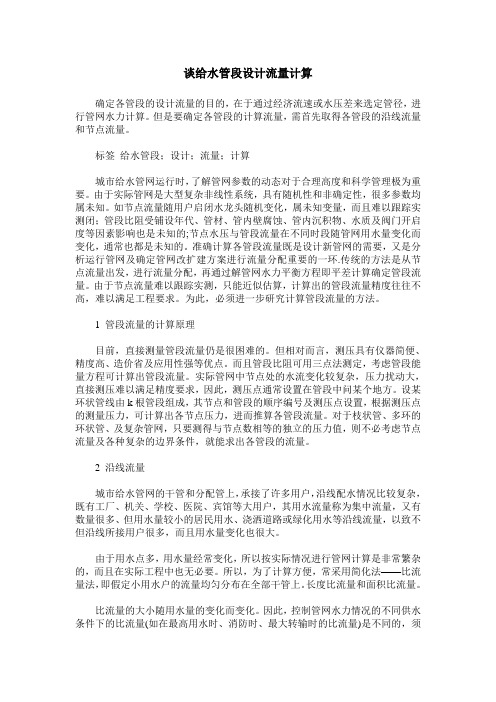

谈给水管段设计流量计算确定各管段的设计流量的目的,在于通过经济流速或水压差来选定管径,进行管网水力计算。

但是要确定各管段的计算流量,需首先取得各管段的沿线流量和节点流量。

标签给水管段;设计;流量;计算城市给水管网运行时,了解管网参数的动态对于合理高度和科学管理极为重要。

由于实际管网是大型复杂非线性系统,具有随机性和非确定性,很多参数均属未知。

如节点流量随用户启闭水龙头随机变化,属未知变量,而且难以跟踪实测闭;管段比阻受铺设年代、管材、管内壁腐蚀、管内沉积物、水质及阀门开启度等因素影响也是未知的;节点水压与管段流量在不同时段随管网用水量变化而变化,通常也都是未知的。

准确计算各管段流量既是设计新管网的需要,又是分析运行管网及确定管网改扩建方案进行流量分配重要的一环.传统的方法是从节点流量出发,进行流量分配,再通过解管网水力平衡方程即平差计算确定管段流量。

由于节点流量难以跟踪实测,只能近似估算,计算出的管段流量精度往往不高,难以满足工程要求。

为此,必须进一步研究计算管段流量的方法。

1 管段流量的计算原理目前,直接测量管段流量仍是很困难的。

但相对而言,测压具有仪器简便、精度高、造价省及应用性强等优点。

而且管段比阻可用三点法测定,考虑管段能量方程可计算出管段流量。

实际管网中节点处的水流变化较复杂,压力扰动大,直接测压难以满足精度要求,因此,测压点通常设置在管段中问某个地方。

设某环状管线由k根管段组成,其节点和管段的顺序编号及测压点设置,根据测压点的测量压力,可计算出各节点压力,进而推算各管段流量。

对于枝状管、多环的环状管、及复杂管网,只要测得与节点数相等的独立的压力值,则不必考虑节点流量及各种复杂的边界条件,就能求出各管段的流量。

2 沿线流量城市给水管网的干管和分配管上,承接了许多用户,沿线配水情况比较复杂,既有工厂、机关、学校、医院、宾馆等大用户,其用水流量称为集中流量,又有数量很多、但用水量较小的居民用水、浇洒道路或绿化用水等沿线流量,以致不但沿线所接用户很多,而且用水量变化也很大。

环状管网水力计算

环状管网水力计算
1 确定管径的三种方法? 2 水力计算表中共有几项内容? 3 重力供水和压力供水在确定管径时有什么 区别? 4 树状网水力计算的步骤及特点?
15.20
15 0
17.50 9.80 水塔 水泵 600
2 12.50 0 12.80 300 1
250
15.40 3 15.00 650 8 5 12.80 13.70 12.50 6 7 190 205
3、确定水塔高度和水泵扬程
3 2 水塔 1.27 0 0.56 1 1.75 4 5 6 7 3.95 H0:16.00 8 (15.00)
水泵 (17.50)
Ht = Ho + Zo + Σh − Zt = 16.00 + 15.00 + 7.53 − 17.50 = 21.03 (m)
H P = H t + Z t + H 柜 + Σh − ZP = 21.03 + 17.50 + 3.0 + 3.0 − 6.50 = 38.03 (m)
15.20
15 0
17.50 9.80 水塔 水泵 600
2 12.50 0 12.80 300 1
250
15.40 3
13.30
0 23
15.00 650 8 5 12.80 13.70 12.50 6 7 190 205
450 4
• 问题: 1. 68页比流量计算中为什么要在计算长度中 减600? 2. 69页第三行中水塔的水压标高为什么是 38m? 3. 69页表3-11中节点9的节点水压标高为什 么是31m? 4. 69页表3-12中水力坡度一项是怎么取的? 5. 请解释水塔高度和水泵扬程的计算式。

流量与管径计算书

流量与管径计算书

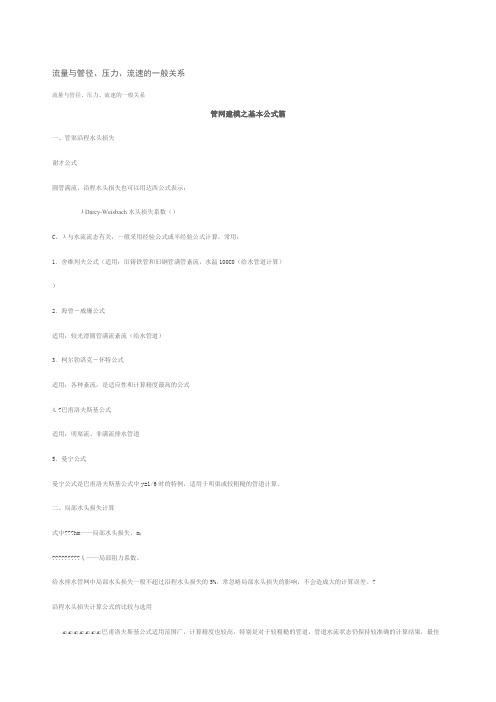

流量与管径、压力、流速的一般关系流量与管径、压力、流速的一般关系管网建模之基本公式篇一、管渠沿程水头损失谢才公式圆管满流,沿程水头损失也可以用达西公式表示:λDarcy-Weisbach水头损失系数()C、λ与水流流态有关,一般采用经验公式或半经验公式计算。

常用:1.舍维列夫公式(适用:旧铸铁管和旧钢管满管紊流,水温100C0(给水管道计算))2.海曾-威廉公式适用:较光滑圆管满流紊流(给水管道)3.柯尔勃洛克-怀特公式适用:各种紊流,是适应性和计算精度最高的公式4.?巴甫洛夫斯基公式适用:明渠流、非满流排水管道5.曼宁公式曼宁公式是巴甫洛夫斯基公式中y=1/6时的特例,适用于明渠或较粗糙的管道计算。

二、局部水头损失计算式中???hm——局部水头损失,m;?????????ξ——局部阻力系数。

给水排水管网中局部水头损失一般不超过沿程水头损失的5%,常忽略局部水头损失的影响,不会造成大的计算误差。

?沿程水头损失计算公式的比较与选用巴甫洛夫斯基公式适用范围广,计算精度也较高,特别是对于较粗糙的管道,管道水流状态仍保持较准确的计算结果,最佳适用范围为1.0≤e≤5.0mm;✍✍✍✍✍✍✍曼宁公式亦适用于较粗糙的管道,最佳适用范围为0.5≤e≤4.0mm;✍✍✍✍✍✍✍海曾-威廉公式则适用于较光滑的管道,特别是当e≤0.25mm(CW≥130)时,该公式较其它公式有较高的计算精度;✍✍✍✍✍✍✍舍维列夫公式在1.0≤e≤1.5mm之间给出了令人满意的结果,对旧金属管道较适用,但对管壁光滑或特别粗糙的管道是不适用的三、设计用水量最高日设计用水量计算Qd消防用水量(校核时使用)四、管段设计流量计算。

管段流量、管径和水头损失

管段流量、管径和水头损失

绿地
居民区
7 居民区
250
4
756
5
756
6
居民区
居民区
居民区
居民区
820
820
820
756
1
工厂
2
解: (1)干管计算长度
756 3
绿地
1
1
1
L 2 L12 2 L23 2 L45 L56 L14 L25 L36 L67
1 756 1 756 1 756 756 820 820 820 250 4600(m)
水管种类
海曾-威廉系数C
塑料管
150
新铸铁管、涂沥青或水泥的铸铁管
130
混凝土管、焊接钢管
120
旧铸铁管和旧钢管
100
35
4. 柯尔勃洛克公式
1 2 lg( k 2.51 )

3.71D Re
水管种类
涂沥青铸铁管 涂水泥铸铁管
涂沥青钢管 镀锌钢管 石棉水泥管 离心法钢筋混凝土管
塑料管
ql qt
qt
1 ql
ql
15
L
dx
ql qt
x
qt
第一步 求实际沿管线变化的流量qx产生的水头损失
qx

qt

ql
L L
x

ql



L L
x
式中: qt
ql
式中:根据水力学(5-22),管段dx中的水头损失为:
dh

a
dx qxn
2
2
2
22
(2)干管比流量为

管段流量,管径,水头损失

管段流量,管径,水头损失
v
水流速度的选择
➢ 从技术上考虑,水流的最大速度应不超过2.5~3.0 m/s (防止水锤),最小 速度不得小于0.6 m/s (防止沉积)。
➢ 从经济上考虑,较大的水流速度可减小管道直径,降低工程造价;但 由于水流速度大而会导致水头损失增加,从而加大运行的动力费用。
➢ 合理的流速应该使得在一定年限(投资偿还期)内管网造价与运行费 用之和最小。
省略
150
250
250
300
100
150
150
省略
250
150
150
150
150
150 分解
合并
100
150
300 200
150
300 300
节点合并
200
200
200
100
省略
100 100
200
150 150
合并
150
100 100
100 150
100 100
150
100 100 100
200 200
11
5.3 沿线流量和节点流量
➢ 将沿线流量按适当比例分配到两个节点上,转换成从两个节 点流出的流量,就成为节点流量。
沿线流量转换成节点流量的原则
管段的水头损失相同
➢ 求出一个沿线不变的折算流量q,使它产生的水头损失等于 实际上沿管线变化的流量。
Water Pollution Control Engineering
Water Pollution Control Engineering
14
5.3 沿线流量和节点流量
说明
➢ 折算系数α只与γ=qt/ql有关: 在管网末端的管段,转输流量qt=0,α=0.577; 转输流量远大于沿线流量的管段,γ→∞, α=0.5

管网与输水管管径的确定节点流量与流量分配

5.1 沿线流量与节点流量
• 5.1.1 沿线流量

实际的配水情况很复杂,计算时往往加以简化,即假
定q1、q2、…这些小用户用水量的总和均匀分布在全部干 管(包括连接管)上,由此可算出单位管长流出的流量,这
个流量叫做比流量。比流量可按下式计算:
• •
qs
Q Qi l
(5-1)
• 式中,qs——比流量,L/(s·m);
忽视了沿线供水人数和用水量的差别,所以可能与各管段
的实际配水情况并不一致。为此,可计算面积比流量qA:

qA
Q Qi A
(5-3)
• 式中,qA——面积比流量,L/(s·m2);

A——管段供水面积,m2;

A——供水区总面积,m2。

其它符号意义同前。
1
2
3
图5-2 按供水面积求比流量
5.1.2 节点流量


积分,得:
h
n
1
1
aqln
(
1)n1
n1
l
• 折算后,1~2管段的流量为:
(5-7)

q1~2 qt ql ql ( ) (5-8)
• 流量不再变化的1~2管段的水头损失为:

h alq1~2n alqln ( )n
(5-9)
• 根据沿线流量折算前后产生的水头损失不变的条件,令式
(5-12)
• 式中 Qj——节点i的节点流量,L/s;

qij——从节点i到节点j的管段流量,L/s。
• 通常假定离开节点的管段流量为正,流向节点的管段流量为负。

管网中任一管段的流量由两部分组成:一部分是通过

给水管网-第5章

q1
h
l
dh
0
l 0
aq
n x
dx
l 0
aq1n
(
l
l
x )n dx
n
1
1
aq1n
(
1) n1
n1
l
30
(2)q 产生的水头损失
q qt q1 h alq n al(qt q1 )n alq1n ( )n
(3)n
1
1
aq1n
(
1) n1
n1
l
alq1n ( )n
q1 qsl Q q
• 缺点在于:忽视沿线供水人数、用水量差别,不 能反映各管段实际配水量。
24
(2)面积比流量法
• 假定:用水量均匀分布在整个供水面积上
• 面积比流量 :管线单位面积上的配水流量
qA
Q q A
• 每一段计算管段的沿线流量 q1 qA A
• 整个管网沿线流量总和 q1 qAA Q q
小,末端为0); ② q:t 通过该管段输水到以后管段的转输流量(沿整个管
段不变)。 • 可以看出:从管段起点到终点的流量是变化的,所以难
以确定管径、水头损失。这就需要将沿线变化的沿线流 量转化成从节点流出的流量,那么管段流量就不再变化, 可以确定管径。
28
3、原理
• 求一个折算流量 q qt 沿q线1 不变, 产q生的水头 损失与 (实际qx 沿管线变化的流量)产生的水头损 失相等。
大,对水力条件的影响很大。 ②管径小的管线,影响小。 • 所以首先应该省略对水力条件影响小的管线,
也就是管径相对较小的管线(比如分配管)。
13
2、合并 ①平行管线的合并 • 管径较小、相互平行且靠近的管线可以考虑合并。

《城市给水排水》第5章 管段流量、管径和水头损失


采用新型的高效材料,如高分子材料或金 属复合材料,以提高管道的耐久性和减小 水头损失。
BIG DATA EMPOWERS TO CREATE A NEW ERA
04
管段流量、管径和水头损失的关系
管段流量与水头损失的关系
总结词
管段流量越大,水头损失越大
详细描述
随着管段流量的增大,水流对管壁的摩擦和冲击力增加,导致水头损失增大。在给定管径的条件下,流量越大, 水头损失也越大。
某城市给水管道设计
总结词
水头损失计算
详细描述
根据管段长度、管材、管件等参数,计算管段的水头损失,为泵站设计提供依据。
某城市给水管道设计
总结词:管材选择
详细描述:根据管道工作压力、水质要求、施工条件等因素,选择合适的管材,确保管道安全可靠。
某城市排水管道优化
总结词
排水系统规划
详细描述
根据城市发展需求和排水要求,对排 水系统进行规划,确定排水体制、管 道走向和规模等。
BIG DATA EMPOWERS TO CREATE A NEW ERA
《城市给水排水》第5章 管
段流量、管径和水头损失
• 管段流量 • 管径选择 • 水头损失 • 管段流量、管径和水头损失的关系 • 实际应用案例
目录
CONTENTS
01
管段流量
BIG DATA EMPOWERS TO CREATE A NEW
详细描述
通过对老旧排水管道进行雨污分流改造,提 高排水系统的效率和可靠性,减少对环境的 污染。
某区域给水排水系统评估
总结词
系统完整性评估
详细描述
对给水排水系统的完整性进行评估,包括管道、泵站 、污水处理厂等设施的运行状况和维护情况。

管段流量计算公式

管段流量计算公式
1. 伯努利公式
伯努利公式是流体力学中最基本的公式之一,用于描述理想流体的流动。

对于一个管段,伯努利公式可以表示为:
p1 + ρgh1 + (1/2)ρv1^2 = p2 + ρgh2 + (1/2)ρv2^2
其中,p为压力,ρ为流体密度,g为重力加速度,h为高度,v为流速。

下标1和2分别代表管段入口和出口处的参数值。

2. 流量公式
通过伯努利公式,可以推导出计算管段流量的公式:
Q = A * v
其中,Q为体积流量,A为管段横截面积,v为流体流速。

3. 连续性方程
对于密闭的管段,由于流体是不可压缩的,因此必须满足连续性方程:
Q1 = Q2
A1 * v1 = A2 * v2
4. 能量损失
在实际情况下,由于管壁粗糙度、弯曲和局部阻力等因素,流体在管段中会发生能量损失。

能量损失可以用能量损失系数ζ来描述,将其引
入伯努利公式:
p1 + ρgh1 + (1/2)ρv1^2 = p2 + ρgh2 + (1/2)ρv2^2 + ζ(1/2)ρv2^2
通过上述公式,可以计算出管段中各种工况下的流量和压力等参数。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

管段计算流量
环状网可以有许多不同的流量分配方案,每一方案所得的 管径也有差异,管网总造价也不相等。 使环状网中某些管段的流量为零,即将环状网改成树状网, 才能得到最经济的流量分配,但是树状网并不能保证可靠 供水。 环状网流量分配时,应同时照顾经济性和可靠性。 经济性是指流量分配后得到的管径,应使一定年限内的管 网建造费用和管理费用为最小。 可靠性是指能向用户不间断地供水,并且保证应有的水量、 水压和水质。 经济性和可靠性之间往往难以兼顾,一般只能在满足可靠 性的要求下,力求管网最为经济。
a — —管段的比阻; n通常取2。则有: aq1 Lx 2 L L x 2 dx dh aq 2 dx x dx aq1 2 L L 流量变化的管段 L中的水头损失可表示为 : h
2 aq x dx 0 0 L L 2 2 aq1 aq1 2 L L x dx L2 L2
管网计算的课题
管网计算步骤



求沿线流量和节点流量; 求管段计算流量; 确定各管段的管径和水头损失; 进行管网水力计算或技术经济计算; 确定水塔高度和水泵扬程。
第二节 管网图形及简化
在管网计算中,城市管网的现状核算以及现有管网 的扩建计算最为常见。 除了新设计的管网,因定线和计算仅限于干管而不 是全部管线的情况外,对改建和扩建的管网往往将 实际的管网适当加以简化,保留主要的干管,略去 一些次要的、水力条件影响较小的管线。 但简化后的管网基本上能反映实际用水情况,使计 算工作量可以减轻。 管网图形简化是在保证计算结果接近实际情况的前 提下,对管线进行的简化。
管网图形及简化
第三节 沿线流量和节点流量
管网计算时并不包括全部管线,而是只计算经过 简化后的干管网。 干管网的节点包括:




水源节点,如泵站、水塔或高位水池; 不同管径或不同材质的管线交接点; 两管段交点或集中向大用户供水的点。
两节点之间的管线称为管段。 管段顺序连接形成管线。

沿线流量和节点流量
1 s
q1 — —沿线流量,L / s; L — —该管段的长度, m。
整个管网的沿线流量总和∑q1,等于qs∑l。 ∑qsl值等 于管网供给的总用水量减去大用户集中用水量,即 等于Q-∑q。
沿线流量
沿线按照用水量全部均匀分布在干管上的假定以求出比 流量的方法,存在一定的缺陷。因为它忽视了沿线供水 人数和用水量的差别,所以与各管段的实际配水量并不 一致。为此提出另一种按该管段的供水面积决定比流量 的计算方法。
第四节 管段计算流量
沿线任一管段的计算流量实际上包括该管 段两侧的沿线流量和通过该管段输送到以 后管段的转输流量。为了初步确定管段计 算流量,必须按最大时用水量进行流量分 配,得出各管段流量后,才能据此流量确 定管径和进行水力计算。 求出节点流量后,就可以进行管网的流量 分配,分配到各管段的流量已经包括了沿 线流量和转输流量。
管段计算流量
环状网流量分配的步骤 按照管网的主要供水方向,初步拟定各管段的水流方向并选定整个管 网的控制点。控制点是管网正常工作时和事故时必须保证所需水压的 点,一般选在给水区内离二级泵站最远或地形较高之处。 为了可靠供水,从二级泵站到控制点之间选定几条主要的平行干管线, 这些平行干管中尽可能均匀地分配流量,并且符合水流连续性即满足 节点流量平衡的条件。这样,当其中一条干管损坏,流量由其它干管 转输时,不会使这些干管中的流量增加过多。 和干管线垂直的连接管,其作用主要是沟通平行干管之间的流量,有 时起一些输水作用,有时只是就近供水到用户,平时流量一般不大, 只有在干管损坏时才转输较大的流量,因此连接管中可分配较少的流 量。
2
一侧配水的管线,供水 面积按一半计算;供水 面积可用等分角线的方 法来划分街区。在街区 长边上 的管段,其两侧供水面 积为梯形,在在街区短 边上的管段,其两侧供 水面积为三角形。
节点流量
管网中任一管段的流量,由两部分组成:一部分是沿该管 段长度L配水的沿线流量q1,另一部分是通过该管段输水到 以后管段的转输流量qt转输流量沿整个管段不变,而沿线 流量由于管段沿线配水,所以管段中的流量顺水流方向逐 渐减小,到管段末端只剩下转输流量。 管段起端的流量等于转输流量qt加沿线流量q1,到末端只有 转输流量qt ,因此从管段起点到终点的流量是变化的。
流量。 节点流量:是从沿线流量折算得出的并且 假设是在节点集中流出的流量。
沿线流量
工业企业给水管网,大量用水集中在少数
车间,配水情况比较简单。 城市给水管线,沿管线配水,情况比较复 杂。 假定用水量均匀分布在全部干管上。 比流量:干管线单位长度的流量。
沿线流量
比流量计算
qs Q q
q1 q A A q1 — —沿线流量, L / s; A — —该管段的供水面积, m 2。
qA
Q q
A
q A — —比流量,L ( / s m 2); Q — —管网总用水量, L / s; 和,L / s; q — —大用户集中用水量总 m ,不包括穿越广场、公 园等无建筑物地区(不 配水)的管线,只有 A — —干管总供水面积,
l
q s — —比流量,L /(s m); Q — —管网总用水量, L / s; 和,L / s; q — —大用户集中用水量总 园等无建筑物地区 l — —干管总长度,m,不包括穿越广场、公 (不配水)的管线;只 有一侧配水的管线,长 度按一半计算。
沿线流量
沿线最高用水时和最大转输时的比流量不同,所 以在管网计算时须分别计算。 城市内人口密度或房屋卫生设备条件不同的地区, 也应该根据各区的用水量和干管线长度,分别计 算其比流量,以得出比较接近实际用水的结果。 沿线流量的计算: q q l
管段计算流量


单水源树状管网流量分配
任一管段的流量等于该管段以后(顺水流方向)所有节点 流量的总和。 如q3-4=q4+q5+q8+q9+q10 树状网的流量分配比较简单,各管段的流量易于确定,并 且每一管段只有唯一的流量值。

管段计算流量

环状网流量分配
环状网的流量分配比较复杂。任一节点的流量包括该节点 流量和流向以及流离该节点的几条管段流量。所以环状网 流量分配时,不可能对每一管段得到唯一的流量值。 分配流量时,必须保持每一节点的水流连续性,也就是流 向任一节点的流量必须等于流离该节点的流量,以满足节 点流量平衡的条件。
L L
L 0
2
2L L x x 2 dx

L L x3 2 2 L L L x 0 L L x 0 3 0 2 2 aq1 L 1 2 2 2 L L L L L aq1 L L 3 3 2 aq1 L2
为便于管网计算,通常 统一采用 0.50 ,即将沿线流量折半作 为管段两端的节点流量 。
节点流量
管网任一节点的节点流量为:
qi= α∑q1=0.5 ∑q1 任一节点i的节点流量qi等于与该节点相连各 管段的沿线流量q1总和的一半。 城市管网中,工业企业等大用户所需流量, 可直接作为接入大用户节点的节点流量。 工业企业内的生产用水管网,水量大的车间 用水量也可直接作为节点流量。
第一节 管网计算的课题
新建和扩建的城市管网按最高时用水量Qh计 算,据此求出所有管段的直径、水头损失、 水泵扬程和水塔高度(当设置水塔时)。并在 此管径基础上,按其它用水情况,如消防时、 事故时、对置水塔系统在最高转输时各管段 的流量和水头损失,从而可以知道按最高用 水时确定的管径和水泵扬程能否满足其它用 水时的水量和水压要求。
2
1 3
2
1 3
折算系数只和
qt 值有关,在管网末端的 管段,因转输流量 q t 为0,则 0,得: q1

1 0.577 3 如 100 ,即转输流量远大于沿 线流量的管段,折算系 数为 0.50 管段在管网中的位置不 同,值不同,折算系数 值也不等。 一般,管网起端的管段 ,转输流量q t 远大于沿线流量 q 1, 靠近管网末端的管段, 0,值大于0.5。 qt 值很大,值接近于0.5; q1
管段计算流量
多水源管网
应由每一水源的供水量定出其大致 供水范围,初步确定各水源的供水 分界线; 然后从各水源开始,循供水主流方 向按每一节点符合qi+∑qij=0的条件, 以及经济和安全供水的考虑,进行 流量分配。 位于分界线上各节点的流量,往往 由几个水源同时供给。各水源供水 范围内的全部节点流量加上分界线 上由该水源供给的节点流量之和, 应等于该水源的供水量。
qi qij 0 qi — —节点i的节点流量, L / s; q ij — —从节点i到节点j的管段流量, L / s。
假定离开节点的流量为正, 流向节点的流量为负。
管段计算流量


环状网流量分配
以节点1为例: q1-Q+q1-2+q1-4=0 对节点1来说,即使进入管网的总流 量Q和节点流量q1已知,各管段的流 量,如q1-2,和q1-4等值,还可以有 不同的分配,也就是有不同的管段 流量。 如果在分配流量时,对其中的一条, 例如管段1—2分配很大的流量q1-2, 而另一管段1—4分配很小的流量q1-4, 因q1-2+q1-4仍等于Q -q1 ,即保持 水流的连续性,这时敷管费用虽然 比较经济,但明显和安全供水产生 矛盾。因为当流量很大的管段1—2 损坏需要检修时,全部流量必须在 管段l—4中通过,使该管段的水头 损失过大,从而影响到整个管网的 供水量或水压。


起点和终点重合的管线称为管网的环。
