雨水管施工、污水管道施工方案
雨水管道整治工程方案
雨水管道整治工程方案雨水管道整治工程是城市基础设施建设中的重要项目之一，它能有效解决城市雨水管道老化、损坏和不畅通等问题，提高城市防洪排水能力，保障城市基础设施的安全稳定运行。
本文将就雨水管道整治工程的方案进行详细阐述，包括项目背景、目的与意义、施工方案、安全保障等内容。
一、项目背景随着城市化进程的加速，城市面积不断扩大，雨水排放量也在逐年增加，城市雨水输送和排放的需求也越来越大。
然而，城市雨水管道的老化、损坏和不畅通问题也日益突出，给城市防洪排水工作带来了严重隐患。
因此，对城市雨水管道进行整治，提高管道的排水能力，具有非常重要的现实意义。
二、目的与意义1. 解决城市雨水管道老化、损坏和不畅通问题，提高管道的排水能力，保障城市基础设施的安全稳定运行。
2. 提高城市防洪排水能力，减少雨水导致的城市内涝现象，改善城市生态环境。
3. 优化城市雨水管道网络结构，提高管理维护效率，降低运行成本。
4. 为城市未来的发展提供更加稳定、可靠的雨水排放保障。
三、施工方案1. 前期准备工作根据雨水管道整治工程的具体规模和范围，确定施工队伍和资金预算，制定详细的施工计划。
同时，对整治工程所涉及的地下管线、市政设施等进行详细调查和测量，为后续施工提供准确的数据支持。
2. 雨水管道改造根据实际情况对城市雨水管道进行改造，包括增加新的排水口、清理管道淤泥、修补管道漏洞等工作。
根据管道环境和排水量计算，调整管道的规格和形状，提高雨水排放能力。
3. 管道覆盖与保护对雨水管道进行覆盖和保护工程，包括安装防腐蚀材料、加固管道支架、修复管道缺陷等。
确保管道在长期使用中不会出现老化、腐蚀等问题，提高管道的使用寿命。
4. 排水系统优化对城市雨水管道网络进行优化设计，调整管道布局和连接方式，提高管道的排水效率。
同时，配合地面降水设施和污水处理设施，形成完整的城市排水系统，提高城市的防洪排水能力。
5. 施工设备及材料选用在施工过程中，选用高效的施工设备和优质的施工材料，确保整治工程的施工质量和效率。
污、雨水管道吊装方案
污、雨水管道吊装方案一、工程概况本项目为某城市污水处理厂的污、雨水管道工程，主要包括污、雨水管道的铺设、连接、检查井的修建以及附属设施的安装等。
污、雨水管道吊装是整个工程中的关键环节，为确保工程质量和进度，特制定本吊装方案。
二、吊装准备1. 人员准备：组织一支具有丰富经验的吊装队伍，对吊装人员进行安全技术交底，确保每位员工都熟悉吊装流程和操作规范。
2. 设备准备：根据工程需求，配备相应的吊车、运输车辆、挖掘机、平板车等设备。
并对所有设备进行维护保养，确保设备状态良好。
3. 材料准备：提前采购所需的各种管道、检查井、附属设施等，并对材料进行验收，确保其质量符合国家标准。
4. 场地准备：清理施工现场，确保施工现场道路畅通，场地平整，满足吊装作业要求。
三、吊装流程1. 管道预制：根据设计图纸，在工厂预制污、雨水管道，并进行编号，以便现场安装。
2. 运输：将预制好的管道运输至施工现场，采用平板车运输，确保管道在运输过程中不受损坏。
3. 吊装：采用吊车进行管道吊装，根据现场实际情况，选择合适的吊装点。
管道吊装时，应确保吊装平稳，避免管道受损。
4. 连接：将吊装好的管道进行连接，采用焊接或螺纹连接，确保连接牢固。
5. 检查井修建：在吊装过程中，同步进行检查井的修建，确保检查井与管道连接正确。
6. 附属设施安装：在管道吊装完成后，进行附属设施的安装，如阀门、流量计等。
7. 调试：对整个污、雨水管道系统进行调试，确保系统运行正常。
四、安全措施1. 严格执行国家有关安全生产法律法规，确保吊装作业安全。
2. 建立健全安全管理制度，对吊装作业进行全程监控。
3. 加强现场安全管理，设置明显的安全警示标志，提醒过往人员注意安全。
4. 对所有作业人员进行安全培训，提高员工安全意识。
5. 定期对设备进行检查和维护，确保设备安全运行。
五、质量控制1. 严格按设计图纸和规范要求进行施工，确保工程质量。
2. 加强原材料的检验和验收，杜绝不合格材料进入施工现场。
雨污水管道工程施工方案
雨污水管道施工方案一、工程概况：1、雨水管道（1）、横断面布臵位臵：雨水管道在K3+600—K4+010段采用双排布设，设臵在两侧慢车道下，雨水管道中心线距离道路中心线为16m；在K4+642—K5+082段为单排布设，设臵在右侧慢车道下，雨水管道中心线距离道路中心线为12.5m；我施工段全长1162m。
（2）、排水方向：K3+600--K3+720左、K3+600--K3+740右的雨水分别在K3+740右、K3+720左处设预埋支管排向涧河中去；K3+760—3+880左、K3+900—4+000左的雨水分别在K3+880、K3+900处设预埋支管排向涧河中；K3+760—K3+890右的雨水在K3+760处设预埋支管排向涧河中；K3+898—K4+010右的雨水在K3+898处排向K3+898处的老过路雨水排水管道中；K4+642—K5+082右的雨水在K4+922处设预埋过路支管左侧的排水河中。
（3）、管材、接口及基础：雨水管道直径采用600mm，约每隔40m设一检查井，雨水管道采用钢筋砼管道（II级），接口采用柔性承插口，用橡胶圈密封。
雨水管道直径d=600mm，且井深H≤6m时采用直径为1000mm的雨水检查井。
支管接入处设臵落底式窨井，其余井做流槽式，井盖材料可以根据业主要求采用。
干管及支管覆土采用砂石基础，120°水泥混凝土抗肩（补充雨、污水管道基础调整的说明）。
（4）、雨水口及预留支管：雨水口设臵在快车道两侧与慢车道的外侧，采用乙型双蓖式雨水井，篦座与篦盖采用复合材料，井壁采用M10水泥砂浆MU10砖，井内壁采用1：2水泥砂浆抹面，厚10mm，井底采用C25混凝土及碎石基础。
雨水口连接管管径采用D300mm钢筋混凝土管（II级）。
2、污水管道（1）、横断面布臵位臵：污水管道在K3+600—K3+660段采用双排布设，设臵在两侧慢车道下，污水管道中心线距离道路中心线为14m；在K3+690—K4+005段采用单排布设，设臵在右侧慢车道下，污水管道中心线距离道路中心线为14m；在K4+640—K5+000段采用单排布设，设臵在左侧慢车道下，污水管道中心线距离道路中心线为13m；全长775m。
(完整版)雨水污水管道施工方案

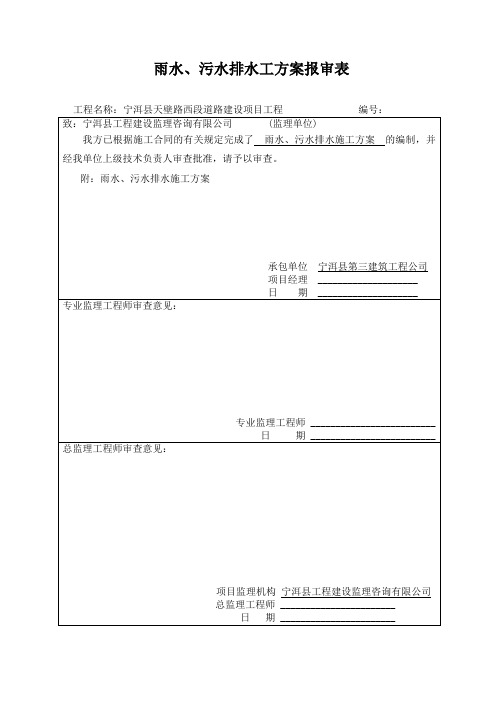

雨水、污水排水工方案报审表宁洱县天壁路西段道路建设项目工程雨水、污水排水施工方案编制：审核：批准:编制单位：宁洱县第三建筑工程公司编制日期：2014年月日雨水、污水排水施工方案施工顺序：土方开挖→砂垫层→管道安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。
一、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
二、施工安排及方法总说明1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。
3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5m 左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护，铺设管道。
4、先深后浅，形成流水作业，以保证施工的连续性和施工进度。
三、雨水管道工程施工工艺管径为DN400、DN600。
（一）雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填（二）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
（三）沟槽开挖和排水设施1、沟槽采用放坡开挖，明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。
市政道路雨水污水管道施工方案
排污管道施工方案编制人：审核人：审批人：目录一、编制依据二、工程概况三、主要工程量四、工期目标五、施工方法六、质量保证措施七、安全保证措施八、污水管道剖面图九、污水检查井剖面图13#楼北侧住户污水管道改造工程专项施工方案一、编制依据1．甲方指令单。
2．中华人民共和国国家标准，部颁各种技术规范、规程。
3．《城镇道路施工与质量验收规范》CJJ1-20085．《给排水管道施工及验收规范》（GB50268-2008）6．《给水排水构造物施工及验收规范》（GBJ141-90）7．《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S2018、《国家建筑标准设计图集》02S403/05S502/03S502二、工程概况本工程下水道工程由财源街国贸宾馆到更新小区在校场街排污口，由江苏中南建筑产业集团有限责任公司泰安财源街项目经理部承担对其改造工程。
本工程由南向北重新修建一条污水管道。
全长大约200m。
管道及管道基础：本工程主要采用承插口的钢筋混凝土雨水管，管径D600。
污水管道均采用砂基础。
三、主要工程量工程施工项目两项，本工程主要实物工程量详见附表3-1。
实物工程量汇总表3-1四、工期目标本工程接到甲方指令单后30天内完成。
五、施工方法1.施工部署施工埋置深的污水管，管材应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。
2.排水工程的施工顺序土方开挖→降水→施工放样→管沟开挖（槽壁支护）→垫层、基础施工→管道安装→管座及接口施工→排水检查井浇筑→管道闭水试验→管沟回填。
2.1土方开挖2.1.1本工程由于土方量大，土方开挖采用机械开挖，因为场地中存在原财源街小学拆迁楼的基础，需要采用油锤破碎。
土方挖到坑底标高+20cm处，采用人工清土的方式，清理基槽。
管道最浅处保证管道埋深1m，保证千分之三的坡度，采用一台320挖机由北向南开挖。
2.2降水措施2.2.1本工程污水管道埋置深度为1米，由于地下水位较浅，，槽底处于粉质粘土层，含水量大，地下水位高，故采用明排水，在沟底设置300*300*500盲沟中间填筑石子。
雨水污水管道施工方案
雨水污水管道施工方案1、工程名称：＿___________________2、工程地点：＿___________________3、施工范围：＿___________________4、施工期限：＿___________________5、质量标准：＿___________________6、工程造价：＿___________________以下是雨水污水管道施工方案协议的具体内容：1、工程概述11 本工程旨在建设雨水污水管道系统，以改善区域内的排水状况。
111 详细说明工程的背景和建设目的。
2、施工准备21 技术准备211 熟悉施工图纸和相关技术规范，制定施工方案。
212 进行技术交底，确保施工人员了解施工要求和技术要点。
22 材料准备221 按照设计要求采购合格的管道、管件、阀门等材料。
222 对材料进行检验和验收，确保质量符合要求。
23 施工机具准备231 配备所需的挖掘机、起重机、电焊机等施工机具。
232 对施工机具进行检查和维护，确保其性能良好。
3、施工工艺流程31 测量放线311 根据设计图纸，进行测量放线，确定管道的中心线和检查井的位置。
312 做好测量记录，并设置控制桩。
32 沟槽开挖321 按照设计要求和施工规范，进行沟槽开挖。
322 控制沟槽的深度、宽度和坡度，确保符合设计要求。
323 及时清理沟槽内的土方和杂物。
33 管道基础施工331 根据地质情况和设计要求，选择合适的管道基础形式。
332 按照施工规范进行基础施工，确保基础的平整度和密实度。
34 管道安装341 对管道进行检查和清理，确保管道内部无杂物。
342 采用吊车或人工将管道安装到沟槽内，保证管道的中心线和坡度符合要求。
343 对管道接口进行处理，确保接口严密、牢固。
35 检查井施工351 按照设计要求和施工规范，进行检查井的砌筑或浇筑。
352 确保检查井的尺寸、位置和标高符合要求。
353 安装检查井的井盖和爬梯。
雨污管网工程施工方法及施工方案
雨污管网工程施工方法及施工方案一、施工流程测量放线井室、沟槽开挖与支护井室与沟槽地基处理井室与沟槽基础施工井室砌筑与管道安装闭水试验与基坑回填土二、施工准备1、熟悉施工图，了解设计意图，听取设计交底、材料预算，并对施工方案和施工现场有较全面的了解。
对施工图审查其尺寸，标高是否矛盾。
2、了解地下管线分布情况，作好交底工作。
三、井位、沟槽开挖施工1、采用机械挖土为主、人工修边配合的施工方法，槽底以上20cm土层用人工开挖。
2、若发现超挖，严禁用土回填，应用监理工程师认可的材料回填夯实。
井位、沟槽开挖至槽底后，应尽快进行下道工序的施工，以避免基坑暴露时间过长。
争取当天开挖到底，当天进行基础施工。
3、开挖排水沟，做好施工排水。
如地下水较大，可开挖集水井，通过抽水机排出基坑。
4、为确保后续工序施工质量，槽底中线每侧宽度不小于规定值。
5、井位、沟槽挖土边挖边运至集中点，若需槽边堆土应按规范，堆土高度不大于1.5m，离槽边距离不小于1.2，上下沟槽设置安全梯，以确保施工安全。
四、管道运输及进场堆放1、管道装卸（1）管材主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。
（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定，严禁用绳子贯穿或铁链吊装管道。
（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供应方联系，以便妥善处理。
2、管道运输（1）采用长度适当的车辆进行管子的运输，管子超出车长不宜超过2m，所用装管子的车箱（板）与驾驶室之间有止推档板。
（2）在装车运输时应有防止震动、碰撞、滑移的措施，在车上设置了弧形支座予以固定，并且与车厢绑扎牢固，运输时对管道承插口采用橡胶板进行了保护，防止损坏。
（3）管材应尽可能运至待安装管道的沟槽边，若施工场地条件不允许，可将管材集中堆放于业主指定场地，再二次转运。
雨水管安装施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区雨水管安装工程，主要内容包括雨水管的选型、设计、采购、运输、安装、调试及验收。
施工区域为住宅小区的室外排水系统，包括建筑物周围、绿化带及道路等区域的雨水收集和排放。
二、施工准备1. 技术准备- 熟悉相关国家规范、标准，如《室外排水设计规范》、《建筑给排水及采暖工程施工质量验收规范》等。
- 学习并掌握雨水管安装的施工工艺和技术要求。
- 制定详细的施工方案，包括施工流程、施工方法、质量保证措施等。
2. 材料准备- 雨水管：根据设计要求，选择合适的材质和规格，如PVC、铸铁等。
- 管道附件：检查并准备弯头、三通、阀门、检查井等附件。
- 工具：准备切割机、电焊机、扳手、螺丝刀等施工工具。
3. 人员准备- 组建专业的施工队伍，包括施工队长、技术员、工人等。
- 对施工人员进行技术培训和安全教育。
4. 现场准备- 清理施工现场，确保施工环境安全、整洁。
- 设置临时排水设施，防止施工过程中造成环境污染。
三、施工流程1. 测量放线- 根据设计图纸，进行现场测量，确定雨水管的走向和位置。
- 标注管道中心线、检查井位置等。
2. 沟槽开挖- 按照设计要求，开挖沟槽，确保沟槽尺寸符合规范要求。
- 检查沟槽底部，清除杂物，确保沟槽底部平整。
3. 基础处理- 在沟槽底部铺设垫层，保证管道安装的稳定性。
- 检查垫层厚度，确保符合设计要求。
4. 管道安装- 按照设计要求，将管道按顺序铺设在沟槽内。
- 安装管道时，注意管道的垂直度和水平度，确保管道安装准确。
- 安装管道附件，如弯头、三通、阀门等。
5. 检查井施工- 按照设计要求，施工检查井。
- 检查井内设置排水管道，并做好密封处理。
6. 回填土- 在管道安装完成后，进行回填土工作。
- 回填土分层夯实，确保管道稳定。
7. 验收- 施工完成后，进行自检和第三方验收。
- 验收合格后，进行交付使用。
四、施工方法1. 管道切割- 使用切割机进行管道切割，确保切割面平整。
室外雨污水管网工程施工方案
目录一、项目概况 (1)1.1 雨水管道工程 (1)1.2 污水管道工程 (1)1.3 主要项目实物量 (1)2. 气候条件 (2)2.1 温度 (2)2.2 降雨量 (3)三、编译依据 (3)四、建设部署 (3)4.1 组织准备 (3)4.2 技术准备 (4)4.3 施工组织 (4)4.3.1 建设部署 (4)4.3.2 资源分配 (6)五、建设方案 (7)5.1 施工工艺流程 (7)5.2 计量和支付 (7)5.3 开挖沟渠（基坑） (7)5.4 管道基础 (8)5.5 管道铺设 (8)5.6人孔的安装 (9)5.6.1 检查井基坑开挖 (9)5.6.2 检查井垫层施工 (10)5.6.3井筒安装 (10)5.7 闭水试验 (10)5.8 回填 (11)5.8.1中粗砂回填 (11)5.8.2 回填 (11)5.9 井盖安装 (12)6、1#钢筋混凝土化粪池施工 (12)6.1.1 施工过程 (12)6.1.2 基坑开挖 (12)6.1.3 钢筋模板施工 (13)6.1.4 井筒砌体 (15)6.1.5 抹灰施工 (15)6.1.6 满水试验 (16)6.1.7 回填工程施工 (16)七、质量保证措施 (17)7.1 原材料质量保证措施 (17)7.2 测量质量保证措施 (18)7.3 土方开挖质量保证措施 (18)7.4 管道铺设质量保证措施 (19)7.5 化粪池钢筋绑扎质量保证措施 (20)7.6 化粪池模板施工质量保证措施 (20)八、施工进度计划 (21)9、安全文明施工 (21)9.1 安全施工措施 (21)9.2 文明施工措施 (23)一、项目概况本项目为太湖瑞园E地块室外雨污管网工程。
本项目主要建设内容包括室外雨水管道工程和污水管道工程。
整个排水系统采用雨污分流，雨污集中处理后排入市政排水管网。
1.1 雨水管道工程本工程雨水管道管径主要有DN225、DN300、DN400、DN500、DN600、DN800。
市政工程雨污水管道施工方案
雨、污水管道工程施工方案一、工程概况本方案适以於景德镇高新技术开发区陶瓷工业园区道路网中地主干道A5、B3雨、污排水管道地施工。
雨、污管道设计为砼管,雨、污水管道接口采以承插口形式,橡胶圈接口。
根据施工图要求,排水体制采以分流制,B3线雨污排水管分别与污水处理厂至多晶硅厂道路排水系统相接,雨水直接排向昌江,污水经第二城市污水处理厂处理后排入昌江。
A5线雨污排水管分别与B3路和滨江路道路排水系统相接,雨水直接排向昌江,污水经第二城市污水处理厂处理后排入昌江。
根据排水规划要求,再机动车道下设置雨水排水管,非机动车道下设置污水排水管,A5线雨水排水管径为ＤＮ１０００,污水排水管径为Φ３００。
B3线雨水排水管径为ＤＮ１０００、ＤＮ１2００,污水排水管径为Φ３００。
由於雨水管道与污水管道施工方法基本一致,本施工方案将统一介绍雨水、污水管道地施工方法。
二、污、雨水管道施工方法2.1测量放线雨、污水管道放线,一般每隔20m设中心桩。
管道检查井处、变换管径处均应设中心桩,必要時要设置护桩或控制桩。
排水管线测量工作,应有正规地测量记录本,认真详细记录。
2.2基础开挖因为A5和B3线路雨、污水管道沟槽开挖较深,污水管道一般挖深5~8米,雨水管道一般挖深4~6米,两种管道基本上都要进行二次开挖和倒运,并且石方开挖量较大。
土方采以PC200反铲进行开挖,然后采以20t自卸汽车运输至填筑区或弃渣场。
石方开挖,主要采以PC360挖机装炮头进行开挖,然后挖机配合20t自卸汽车运输至填筑区或弃渣场。
雨、污水开挖断面见下图：土方管道沟槽开挖后,必须进行沟槽地基承载力测定,测定采以重型击实法进行测定,地基承载能力满足设计要求后方可浇注混凝土垫层,如地基承载能力否满足设计要求,必须采取回填碎石垫层地方式进行处理,处理后再进行地基承载能力确定。
石方开挖后底面清理干净直接进行砂砾回填。
2.3管道地基础施工（1）基础施工前必须复核坡度地标高,一般再沟槽底部每隔4m 左右打一样桩,以样桩控制挖土面、垫层面和基础面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卢氏县五里川道路工程
管
道
施
工
方
案
三门峡鑫基工程有限公司
雨水管施工、污水管道施工方案
1)、沟槽开挖
首先清除开挖范围内不可利用土方全部挖除运至指定地点。
沟槽开挖采用以机械开挖为主，人工开挖为辅，沟槽开挖将采用单坡式放
坡，坡度按1：0.33放坡，挖土机挖至离设计标高20cm时，采用人工
清底，并在槽底两侧留排水沟，以防止沟槽底浸泡。
2)、立模浇筑混凝土基础
根据道路中心线由技术员、施工员共同定出管位中心线后在两侧立
模。模板采用新模板。木模要求立稳、标高准确，设10cm碎石垫层，垫
层要求级配碎石表面无风化，基本平整。底板采用C15砼浇筑，底板砼
用平板震动器震动二次后，抹平拉毛，并及时加盖草袋养护。
3)、安管
安管操作中应轻轻放下，以免撞坏底板，管口基本平接调整管底标
高后，方可进行下一接管的放置。
4)、检查井
所有检查井均采用砖砌园井。
5)、闭水（污水管道要求）
待检查井砌筑完毕，封头保养好后，方可进行。先放水浸泡24小时
后，目测无明显渗漏方可进行闭水试验。
6)、回填
回填待闭水合格后进行，首先抽干槽内积水。用挖机将土挖至沟槽
边。当回填到一定高度后，采用压路机碾压密实。
