水泥厂原料的化学分析方法
水泥成品、半成品和原料的化学分析
03
分析项目包括二氧化硅、三氧 化二铁、三氧化二铝、氧化钙 、氧化镁等主要组分的含量。
水泥熟料化学分析
01
水泥熟料是经过高温煅烧后得到的产物，是水泥生 产中的主要产品。
02
水泥熟料化学分析的目的是检测熟料中各组分的含 量，以及确定熟料的矿物组成和相对含量。
03
分析项目包括硅酸三钙、硅酸二钙、铝酸三钙、铁 铝酸四钙等主要矿物的含量。
要点二
详细描述
在水泥熟料的生产过程中，高温烧成是一个关键环节。通 过化学分析，可以监测烧成过程中的各种反应，以及熟料 成分的变化。这有助于及时调整工艺参数，控制烧成温度 和时间，确保熟料的质量和产量。同时，化学分析还可以 检测出烧成过程中的异常情况，如原料混合不均或燃烧不 完全等问题，从而采取相应的措施加以解决。
矿石的价值越高。
杂质含量
铁矿石中的杂质，如硅、硫、磷等， 会影响铁矿石的质量和价值，因此 需要控制杂质含量。
矿物组成
铁矿石的矿物组成会影响其冶炼性 能和价值，因此需要了解其矿物组 成。
04
水泥生产过程中的化学分析
原料配比的化学分析
总结词
原料配比的化学分析是水泥生产过程中的关键环节，通过分析原料的化学成分，可以确定最佳的配比，以保证水 泥的质量和性能。
水泥成品化学成分分析的目的是控制 水泥质量，确保其符合国家标准和设 计要求，同时为水泥混凝土配合比设 计提供依据。
分析方法包括滴定分析、比色分析、 原子吸收光谱法和X射线荧光分析等。
水泥成品矿物组成分析
水泥成品矿物组成分析是了解水泥熟 料中矿物种类和相对含量的重要手段。
分析方法包括X射线衍射分析和差热 分析等。
石灰石化学分析
01
水泥化学分析方法.
水泥化学分析方法GB/T176--19961 范围本标准规定了水泥化学分析方法的基准法和在一定条件下被认为能给出同等结果的代用法。
在有争议时以基准法为准。
本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥以及制备上述水泥的熟料和适合本标准方法的其他水泥。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB12573─90水泥取样方法3 试验的基本要求3.1试验次数与要求每项测定的试验次数规定为两次。
用两次试验平均值表示测定结果。
在进行化学分析时除另有说明外必须同时做烧失量的测定；其他各项测定应同时进行空白试验并对所测结果加以校正。
3.2质量、体积、体积比、滴定度和结果的表示用“克”表示质量精确至0.0001g•。
•滴定管体积用“毫升”表示，•精确至0.05ml 滴定度单位用毫克/毫升（mg/ml)表示；溶液的体积比以三次测定平均值表示，滴定度和体积比经修约后保留有效数字四位。
各项分析结果均以百分数计，表示至小数二位。
3.3 允许差本标准所列允许差均为绝对偏差，用百分数表示。
同一试验室的允许差是指：同一分析试验室同一分析人员（或两个分析人员）采用本标准方法分析同一试样时，两次分析结果应符合允许差规定。
如超出允许范围，应在短时间内进行第三次测定（或第三者的测定），测定结果与前两次或任一次分析结果之差值符合允许差规定时，则取其平均值，否则应查找探因，重新按上述规定进行分析。
不同试验室的允许差是指：两个试验室采用本标准方法对同一试样各自进行分析时，所得分析结果的平匀值之差应符合允许差规定。
如有争议应商定另一单位按年标准进行仲裁分析。
以仲裁单位报出的结果为准，与原分析结果比较，若两个分析结果之差值符合允许差规定，则认为原分析结果无误。
水泥化学分析方法
水泥化学分析方法水泥化学分析方法是一种用于分析水泥组成中化学成分的方法。
它通常包括分析表面水泥细小颗粒的理化和化学性质以及检测水泥样品中的重金属元素。
检测水泥中重金属元素的方法通常是利用原子荧光光谱仪或X射线荧光光谱仪（XRF）测定水泥中的重金属元素含量。
该测试通常在XRF仪上完成，它是一种设备，其中包含属于不同金属元素的特异荧光管。
XRF技术可以测定水泥中重金属元素的含量，包括锌、铅、钴、铬、铁、铝以及铁、锌、锰、钒、钼等。
表面水泥分析包括检测水泥表面的物理性质，如粒径和模数，以及分析水泥中的化学成分，如矿物质成分、反应温度、熔点等。
矿物质成分测试通常采用热重分析法，可以检测水泥中的三大矿物质：熟料、矾土和粉煤灰。
在温度反应范围测试中，通常采用热重分析仪（TGA）测定水泥样品反应温度范围。
这项测试有助于确定熟料对水泥性能和结构的影响，因为熟料和矾土熔点不同。
此外，TGA还可以测定水泥中其他物质的熔点，比如水泥粉的熔点。
X射线衍射分析（XRD）是一种用于检测水泥中矿物质物质组成的常用技术。
目前，它主要应用于检测水泥熟料中的氧化镁、氧化钙、石膏等钙矿物和硅酸钙矿物的成分和含量。
XRD的结果有助于评估水泥的抗冻性和耐磨性。
红外光谱仪（FTIR）也是一种用于检测水泥样品中ion成分和性质的常用技术。
FITR技术可以快速、准确地测定水泥样品中主要矿物质的组成，同时可以测定水泥中的特定离子，包括碱金属离子和无机消化水中的离子。
总之，上述水泥分析方法可以有效地测定水泥中的理化性质和化学成分，以评估水泥的性能和检查水泥样品中的重金属元素和其他有害元素。
水泥化学分析方法
水泥化学分析方法水泥是建筑材料中的重要组成部分，其化学成分的分析对于生产和质量控制具有重要意义。
水泥的化学成分主要包括氧化钙、二氧化硅、氧化铝、氧化铁等，因此需要采用一系列的分析方法来准确测定其成分含量。
一、氧化钙的分析方法。
氧化钙是水泥中的主要成分之一，其含量的测定通常采用滴定法。
首先将水泥样品溶解在盐酸中，然后用酚酞指示剂进行滴定，当溶液由红色变为无色时，记录所耗的盐酸体积，通过计算可以得到氧化钙的含量。
二、二氧化硅的分析方法。
二氧化硅是水泥中另一个重要的成分，其含量的测定可以采用重量法或者光谱法。
在重量法中，首先将水泥样品与氢氟酸和硝酸混合，然后加热至干燥，最后通过称重的方法计算二氧化硅的含量。
而在光谱法中，则可以利用红外光谱或者紫外光谱的方法来测定二氧化硅的含量。
三、氧化铝和氧化铁的分析方法。
氧化铝和氧化铁的含量通常采用滴定法或者分光光度法进行测定。
在滴定法中，将水泥样品溶解后，用酚酞指示剂和二酮肟试剂进行滴定，通过记录所耗试剂的体积来计算氧化铝和氧化铁的含量。
而在分光光度法中，则可以利用分光光度计测定样品溶液的吸光度，通过标准曲线来计算氧化铝和氧化铁的含量。
四、其他成分的分析方法。
除了上述主要成分外，水泥中还包含其他一些微量元素，如钛、镁、锰等，其含量的测定可以采用原子吸收光谱法或者电感耦合等离子体发射光谱法进行测定。
这些方法都能够准确快速地测定水泥中微量元素的含量。
综上所述，水泥化学分析方法涉及到滴定法、重量法、光谱法、分光光度法、原子吸收光谱法等多种分析方法。
通过这些方法的应用，可以准确地测定水泥中各种化学成分的含量，为水泥生产和质量控制提供重要的技服支持。
水泥化学分析方法

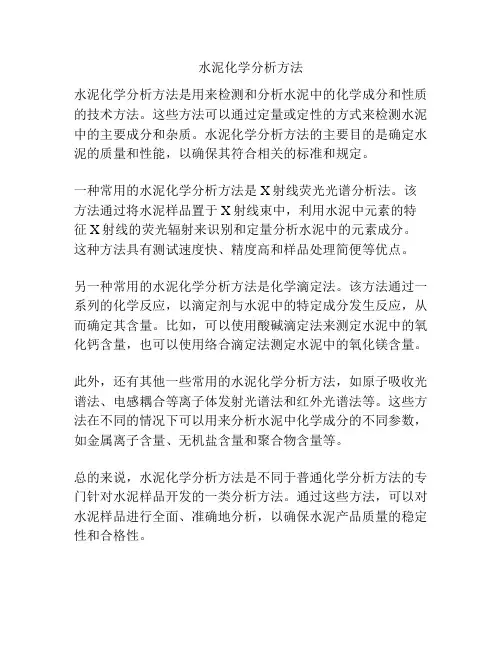

水泥化学分析方法
水泥化学分析方法是用来检测和分析水泥中的化学成分和性质的技术方法。
这些方法可以通过定量或定性的方式来检测水泥中的主要成分和杂质。
水泥化学分析方法的主要目的是确定水泥的质量和性能，以确保其符合相关的标准和规定。
一种常用的水泥化学分析方法是X射线荧光光谱分析法。
该方法通过将水泥样品置于X射线束中，利用水泥中元素的特征X射线的荧光辐射来识别和定量分析水泥中的元素成分。
这种方法具有测试速度快、精度高和样品处理简便等优点。
另一种常用的水泥化学分析方法是化学滴定法。
该方法通过一系列的化学反应，以滴定剂与水泥中的特定成分发生反应，从而确定其含量。
比如，可以使用酸碱滴定法来测定水泥中的氧化钙含量，也可以使用络合滴定法测定水泥中的氧化镁含量。
此外，还有其他一些常用的水泥化学分析方法，如原子吸收光谱法、电感耦合等离子体发射光谱法和红外光谱法等。
这些方法在不同的情况下可以用来分析水泥中化学成分的不同参数，如金属离子含量、无机盐含量和聚合物含量等。
总的来说，水泥化学分析方法是不同于普通化学分析方法的专门针对水泥样品开发的一类分析方法。
通过这些方法，可以对水泥样品进行全面、准确地分析，以确保水泥产品质量的稳定性和合格性。
水泥化学分析方法
水泥化学分析方法水泥是建筑材料中的重要组成部分，其化学成分和性能对混凝土的性能起着至关重要的作用。
因此，对水泥进行化学分析是十分必要的。
本文将介绍水泥化学分析的方法和步骤。
首先，水泥化学分析的方法主要包括X射线荧光光谱分析、原子吸收光谱分析、荧光光谱分析、红外光谱分析和化学分析等。
其中，X射线荧光光谱分析是一种快速、准确的分析方法，可以同时测定水泥中的多种元素含量。
原子吸收光谱分析则可以测定水泥中的金属元素含量，具有较高的灵敏度和准确性。
荧光光谱分析和红外光谱分析则可以用来测定水泥中的非金属元素含量和结构信息。
而化学分析则是一种传统的分析方法，可以用来测定水泥中各种化学成分的含量。
其次，水泥化学分析的步骤一般包括样品的制备、仪器的校准和分析、数据的处理和结果的解释。
在样品的制备过程中，需要将水泥样品研磨成粉末，并经过干燥处理，以保证分析的准确性。
在仪器的校准和分析过程中，需要根据具体的分析方法和仪器要求进行操作，确保分析结果的准确性和可靠性。
在数据处理和结果解释过程中，需要对分析结果进行统计分析，并根据实际需要进行结果的解释和应用。
最后，需要注意的是，在进行水泥化学分析时，需要严格遵守相关的安全操作规程，确保分析过程中不发生意外。
同时，还需要选择合适的分析方法和仪器，以保证分析结果的准确性和可靠性。
此外，还需要对分析结果进行合理的解释和应用，为工程实践提供可靠的数据支持。
总之，水泥化学分析是建筑材料领域中的重要内容，对于保证水泥质量和混凝土性能具有重要意义。
因此，我们需要熟悉水泥化学分析的方法和步骤，以保证分析结果的准确性和可靠性，为工程实践提供可靠的数据支持。
水泥熟料化学分析方法
水泥熟料化学分析方法A １水泥厂化验室烧失量的测定A ⒈１ 方法提要试样在900～950℃的马弗炉中灼烧，驱除水分和二氧化碳，同时将存在的易氧化元素氧化。
A ⒈２ 分析步骤称取约1g 试样（m 1 ），精确至0.0001g ，置于已灼烧恒量的瓷坩锅中，首先放在电炉上加热，然后再放在900～950℃马弗炉内灼烧30min ，取出放入干燥器冷却至室温，称量。
反复灼烧，直至恒量。
A ⒈３ 结果表示烧失量的质量百分数LOI 按式(A1)计算： m1 - m 2LOI ＝ ×100 .................(A1)m1式中： LOI—烧失量的质量百分数，％；试料的质量，g；m1—m灼烧后试料的质量，g。
2—A２水泥厂化验室不溶物的测定A⒉１方法提要试样先以盐酸溶液处理，滤出的不溶残渣再以氢氧化钠溶液处理，经盐酸中和，过滤后，残渣在高温下灼烧，称量。
A⒉２分析步骤），精确至0.0001g，置于150mL烧称取约1g试样（m3杯中，加25mL水，搅拌使其分散。
在搅拌下加入5mL盐酸，用平头玻璃棒压碎块状物使其分解完全（如有必要可将溶液稍稍加温几分钟），加水稀释至50mL，盖上表面皿，将烧杯置于蒸汽浴中加热15min。
用中速滤纸过滤，用热水充分洗涤10次以上。
将残渣和滤纸一并移入原烧杯中，加入100mL氢氧化钠溶液（10g/L），盖上表面皿，将烧杯置于蒸汽浴中加热15min，加热期间搅动滤纸及残渣2～3次。
取下烧杯，加入1～2滴甲基红指示剂溶液，滴加盐酸(1+1)至溶液呈红色，再过量8～10滴。
用中速滤纸过滤，用热的硝酸铵溶液（20g/L）充分洗涤14次以上。
将残渣和滤纸一并移入已灼烧恒量的瓷坩锅中，灰化后在950～1000℃的马弗炉内灼烧30min，取出坩锅置于干燥器中冷却至室温，称量。
反复灼烧，直至恒量。
A⒉３结果表示不溶物的质量百分数IR按式(A2)计算：m4IR＝×100 ....................(A2)m3式中：IR—不溶物的质量百分数，％；试料的质量，g；m3—m灼烧后试料的质量，g。
水泥厂化验室水泥化学分析方法
水泥厂化验室水泥化学分析方法F１水泥试样的制备按GB12573方法进行取样,送往实验室样品应是具有代表性的均匀样品。
采用四分法缩分至约100g,经0.080mm方孔筛筛析,用磁铁吸去筛余物中金属铁,将筛余物经过研磨后使其全部通过0.080mm方孔筛。
将样品充分混匀后,装入带有磨品塞的瓶中并密封。
F２烧失量的测定(基准法)F⒉１方法提要试样在950～±25℃的马弗炉中灼烧,驱除水分和二氧化碳,同时将存在的易氧化元素氧化。
由硫化物的氧化引起的烧失量误差必须进行校正,而其他元素存在引起的误差一般可忽略不计。
F⒉２分析步骤称取约1g试样(m1 ), 精确0.0001g,置于已灼烧恒量的瓷坩埚中,将盖斜置于坩埚上,放在马弗炉内从低温开始逐渐升高温度,在950～1000℃下灼烧15～20min,取出坩埚置于干燥器中冷却至室温,称量。
反复灼烧,直至恒量。
F⒉３结果表示F⒉⒊１烧失量的质量百分数LOI按式(F1)计算:m1 －m2LOI ＝————×100 ................(F1)m1式中: LOI—烧失量的质量百分数,％;m1—试料的质量,g;m2 —灼烧后试料的质量,g。
F⒉⒊２矿渣水泥在灼烧过程中由于硫化物的氧化引起烧失量测定的误差,可通过式(F2)、(F3) 进行校正:0.8×(水泥灼烧后测得的SO3百分数－水泥未经灼烧时的SO3百分数)＝0.8×(由于硫化物的氧化产生的SO3百分数)＝吸收空气中氧的百分数 .....(F2)校正后的烧失量(％)＝测得的烧失量(％)＋吸收空气中氧的百分数...........(F3)F⒉４允许差同一试验室的允许差为0.15％。
F３不溶物的测定(基准法)F⒊１方法提要试样先以盐酸溶液处理,滤出的不溶残渣再以氢氧化钠溶液处理,经盐酸中和、过滤后,残渣在高温下灼烧,称量。
F⒊２分析步骤称取约1g试样(m3 ),精确至0.0001g,置于150L烧杯中,加25mL水,搅拌使其分散。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥厂原料的化学分析方法
D１石灰石的化学分析方法
D⒈１试样的制备
试样必须具有代表性和均匀性。
由大样缩分后的试样不得少于100g，试样通过0.08mm 方孔筛时的筛余不应超过15％。
再以四分法或缩分器减至约25g，然后研磨至全部通过孔径为0.008mm方孔筛。
充分混匀后，装入试样瓶中，供分析用。
其余作为原样保存备用。
D⒈２烧失量的测定
D⒈⒉１方法提要
试样中所含水分、碳酸盐极其他易挥发性物质，经高温灼烧即分解逸出，灼烧所失去的质量即为烧失量。
D⒈⒉２分析步骤
称取约1g试样(m)，精确至0.0001g,置于已灼烧恒量的瓷坩锅中,将盖斜置于坩锅上,放入马弗炉内,从低温开始逐渐升温,在950～1000℃下灼烧1h,取出坩锅置于干燥器中,
冷却至室温,称量。
反复灼烧,直至恒量。
D⒈⒉３结果表示
烧失量的质量百分数X LOI 按式(D1.1)计算:
m－m
1
X LOI ＝————×100 ......................(D1.1)
m
式中: X LOI—烧失量的质量百分数,％;
m
灼烧后试料的质量,g;
1—
m—试料的质量,g。
D⒈⒉４允许差
同一实验室的允许差为:0.25％;
不同实验室的允许差为:0.40％。
D⒈３二氧化硅的测定(基准法)
D⒈⒊１方法提要
试样以无水碳酸钠烧结,盐酸溶解,加固体氯化铵于沸水浴中加热蒸发,使硅酸凝聚,灼烧称量。
用氢氟酸处理后,失去的质量即为二氧化硅含量。
D⒈⒊２分析步骤
称取约0.6g试样（m2 ），精确至0.0001g，置于铂坩锅中，将盖斜置于坩锅上，在950～1000℃下灼烧5min，取出铂坩锅冷却至室温，用玻璃棒仔细压碎块状物,加入0.3g研细无水碳酸钠混匀。
再将坩锅置于950～1000℃下灼烧10min，取出冷却至室温。
将烧结物移入瓷蒸发皿中,加少量水润湿,盖上表面皿。
从皿口加入5mL盐酸(1+1)及2～3滴硝酸,待反应停止后取下表面皿,用平头玻璃棒压碎块状物使分解完全,用热盐酸(1+1)清洗坩锅数次,洗液合并于蒸发皿中。
将蒸发皿置于沸水浴上,皿上放一玻璃三角驾,再盖上表面皿,蒸发至糊状后,加入氯化铵充分搅匀,放入沸水浴中蒸发至干后继续蒸发10～20min。
取下蒸发皿,加入10～20mL热盐酸(3+97),搅拌使可溶
性盐类溶解。
用中速滤纸过滤,用胶头擦棒以热水擦洗玻璃棒及蒸发皿,用热水洗涤10～20次。
滤液及洗液保存于250mL 容量瓶中。
将沉淀连同滤纸一并移入原出铂坩锅中,干燥、灰化后，放入已至950～1000 ℃的马弗炉内灼烧30min，取出坩埚置于干燥器中，冷却至室温，称量(m3 )。
向坩锅中加数滴水润湿沉淀,加3滴硫酸(1+4)和5mL氢氟酸,放入通风橱内电炉上缓慢加热,蒸发至干,升高温度继续加热至三氧化硫白烟完全逸出。
将坩锅放入已至950～1000 ℃的马弗炉内灼烧30min，取出坩埚置于干燥器中，冷却至室温，称量(m4 )。
D⒈⒊３结果表示
二氧化硅的质量百分数X SiO2 按式(D1.2)计算:
m3 －m4
X SiO2 ＝————×100 ………………（D1.2） m2
式中: X SiO2 —二氧化硅的质量百分数，％；
m3 —灼烧后未经氢氟酸处理的沉淀及坩锅质量，g；
m4 —用氢氟酸处理并经灼烧后的沉淀及坩锅质量，g；
m2 —试料质量，g。
D⒈⒊４允许差
同一实验室的允许差为:0.15％;
不同实验室的允许差为:0.20％。
D⒈⒊５经氢氟酸处理后的残渣的分解
向按D⒈⒊２经氢氟酸处理后得到的残渣中加入1g蕉硫酸钾,在500～600℃熔融至透明。
熔用热水和数滴盐酸(1+1)溶解,溶液并入滤液及洗液收按D⒈⒊２分离二氧化硅后得到的滤液和洗液中,用水稀释至刻度，摇匀。
此溶液A供测定三氧化二铁（见D⒈⒋２）、三氧化二铝（见D⒈⒌３）、氧化钙（见D⒈⒍２）、氧化镁（见D⒈⒎２）用。
D⒈４三氧化二铁的测定(基准法)
D⒈⒋１方法提要
用抗坏血酸将三价铁还原为亚铁,在pH大于1.5时,亚铁和邻菲罗啉生成红色配位化合物,于波长510nm处测定吸光度。
D⒈⒋２分析步骤
从D⒈⒊５溶液A或D⒈⒑２溶液B中,吸取10.00mL溶液（视三氧化二铁含量而定）放入100mL容量瓶中,用水稀释约50mL,加入5mL抗坏血酸溶液(5g／L)。
放置5min后,加入5mL邻菲罗啉溶液(10g／L),10mL乙酸铵溶液(100g／L),用水稀释至标线,摇匀。
放置30min后,使用分光光度计,10mm 比色皿。
在工作曲线上查出三氧化二铁的含量(m5 )。
D⒈⒋３结果表示
三氧化二铁的质量百分数X Fe2O3 按式（D1.3）计算:
m5 ×25。
