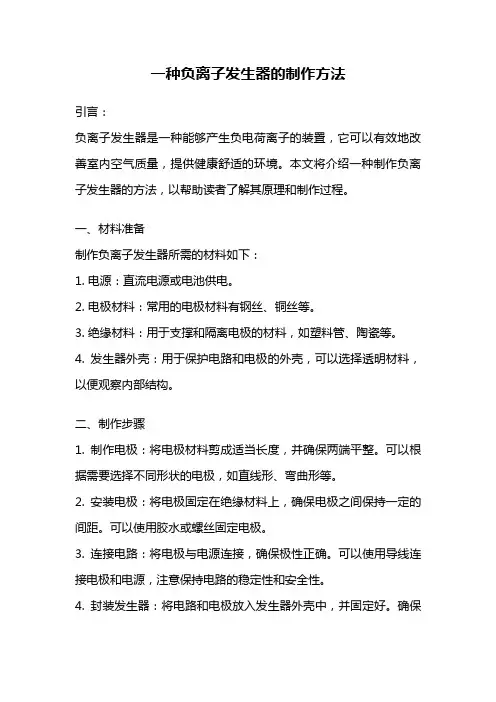

一种负离子发生器的制作方法
一种负离子发生器的制作方法引言：负离子发生器是一种能够产生负电荷离子的装置，它可以有效地改善室内空气质量，提供健康舒适的环境。
本文将介绍一种制作负离子发生器的方法，以帮助读者了解其原理和制作过程。
一、材料准备制作负离子发生器所需的材料如下：1. 电源：直流电源或电池供电。
2. 电极材料：常用的电极材料有钢丝、铜丝等。
3. 绝缘材料：用于支撑和隔离电极的材料，如塑料管、陶瓷等。
4. 发生器外壳：用于保护电路和电极的外壳，可以选择透明材料，以便观察内部结构。
二、制作步骤1. 制作电极：将电极材料剪成适当长度，并确保两端平整。
可以根据需要选择不同形状的电极，如直线形、弯曲形等。
2. 安装电极：将电极固定在绝缘材料上，确保电极之间保持一定的间距。
可以使用胶水或螺丝固定电极。
3. 连接电路：将电极与电源连接，确保极性正确。
可以使用导线连接电极和电源，注意保持电路的稳定性和安全性。
4. 封装发生器：将电路和电极放入发生器外壳中，并固定好。
确保外壳具有良好的密封性，以防止灰尘和湿气进入。
三、工作原理负离子发生器的工作原理是通过电场作用将空气中的分子或原子电离，产生带负电荷的离子。
具体步骤如下：1. 电极带电：当电源通电时，电极带有正电荷，形成一个电场。
2. 空气电离：电场作用下，空气中的分子或原子被电离，形成带负电荷的离子。
3. 负离子释放：带负电荷的离子从电极释放到周围空气中，形成负离子云。
4. 空气净化：负离子与空气中的灰尘、细菌等微粒结合，使其沉降或被吸附，从而净化空气。
四、使用与维护1. 使用注意事项：负离子发生器通常需要长时间工作才能达到最佳效果，但也要避免长时间暴露在高浓度的负离子环境中。
2. 定期清洁：定期清洁发生器外壳和电极，以保持其正常工作和延长使用寿命。
3. 安全使用：在使用负离子发生器时，应注意电源的安全性，避免触摸裸露的电极，以免触电。
结论：通过以上制作方法，我们可以制作出一个简单的负离子发生器。

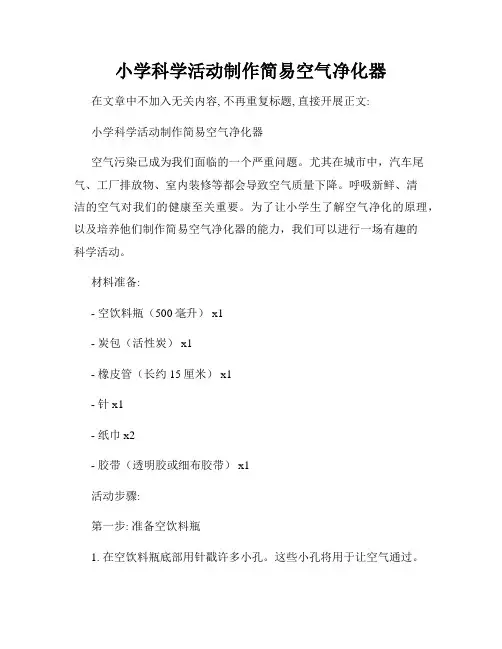

小学科学活动制作简易空气净化器
小学科学活动制作简易空气净化器在文章中不加入无关内容, 不再重复标题, 直接开展正文:小学科学活动制作简易空气净化器空气污染已成为我们面临的一个严重问题。
尤其在城市中，汽车尾气、工厂排放物、室内装修等都会导致空气质量下降。
呼吸新鲜、清洁的空气对我们的健康至关重要。
为了让小学生了解空气净化的原理，以及培养他们制作简易空气净化器的能力，我们可以进行一场有趣的科学活动。
材料准备:- 空饮料瓶（500毫升） x1- 炭包（活性炭） x1- 橡皮管（长约15厘米） x1- 针 x1- 纸巾 x2- 胶带（透明胶或细布胶带） x1活动步骤:第一步: 准备空饮料瓶1. 在空饮料瓶底部用针戳许多小孔。
这些小孔将用于让空气通过。
第二步: 填充活性炭1. 打开瓶盖，将活性炭倒入瓶子内。
填充大约1/4到1/3的瓶子容量。
2. 将活性炭轻轻摇晃以确保均匀分布。
第三步: 设置滤网1. 用纸巾固定滤网位置。
首先将一个纸巾卷起来，放入瓶子内，垫底。
2. 放置第二个纸巾在第一个纸巾上面，用针在纸巾中间穿孔。
这个纸巾将用于过滤空气中的灰尘和杂质。
第四步: 连接橡皮管1. 将一端塞入瓶盖中心的空饮料瓶孔中。
确保橡皮管紧密连接。
2. 另一端将橡皮管暂时固定在瓶口。
第五步: 测试空气净化器1. 用透明胶或细布胶带将瓶口封住，确保橡皮管牢固连接。
2. 吸一口气，将空气从橡皮管中吹入瓶内。
3. 观察活性炭对空气中的污染物质的吸附效果。
结果和讨论:通过这个简易空气净化器的制作，我们可以让小学生们亲身参与到科学实践中，学习有关空气净化的原理。
活性炭作为过滤物质，在吸附空气中的污染物方面表现出色。
这样的活动不仅能够增进对科学的兴趣，还能提高学生的动手能力和解决问题的能力。
此外，还可以围绕这个主题展开其他相关的讨论和实验。
例如，可以让学生探究不同材料对空气净化的效果是否有差异，或者让他们思考如何进一步改进这个简易空气净化器的性能。
总结:通过这个小学科学活动，我们可以引导学生了解空气净化的原理，提高他们的科学知识和实践能力。

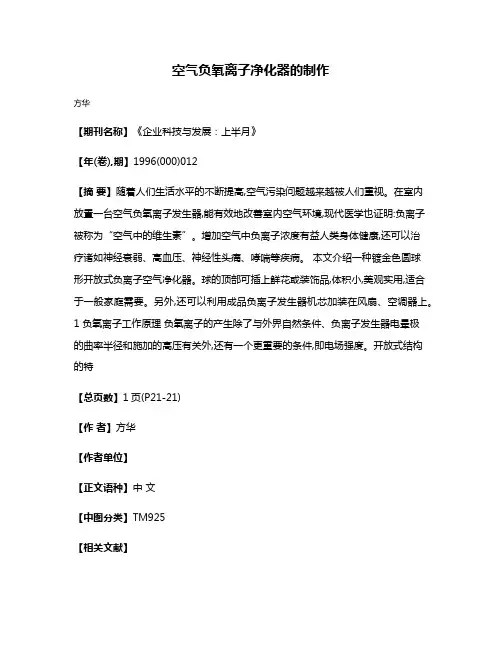

空气负氧离子净化器的制作
空气负氧离子净化器的制作
方华
【期刊名称】《企业科技与发展：上半月》
【年(卷),期】1996(000)012
【摘要】随着人们生活水平的不断提高,空气污染问题越来越被人们重视。
在室内放置一台空气负氧离子发生器,能有效地改善室内空气环境,现代医学也证明:负离子被称为“空气中的维生素”。
增加空气中负离子浓度有益人类身体健康,还可以治
疗诸如神经衰弱、高血压、神经性头痛、哮喘等疾病。
本文介绍一种镀金色圆球
形开放式负离子空气净化器。
球的顶部可插上鲜花或装饰品,体积小,美观实用,适合于一般家庭需要。
另外,还可以利用成品负离子发生器机芯加装在风扇、空调器上。
1 负氧离子工作原理负氧离子的产生除了与外界自然条件、负离子发生器电晕极
的曲率半径和施加的高压有关外,还有一个更重要的条件,即电场强度。
开放式结构
的特
【总页数】1页(P21-21)
【作者】方华
【作者单位】
【正文语种】中文
【中图分类】TM925
【相关文献】
1.太阳能负氧离子空气净化器设计 [J], 李春林
2.校园空气负氧离子浓度分布与空气质量评价 [J], 叶宏萌;郑茂钟;姜嘉祺;谢行冬
3.揭西县空气负氧离子浓度的时空特征分析 [J], 胡猛;陈蝶聪;任文斌
4.基于空气负氧离子浓度的林芝市城市绿地公园空气清洁度评价 [J], 赵文涛;华和安;邢震;李文博
5.基于空气负氧离子浓度的林芝市城市绿地公园空气清洁度评价 [J], 赵文涛;华和安;邢震;李文博
因版权原因，仅展示原文概要，查看原文内容请购买。
一种改善空气质量治理PM2.5的负离子发生装置[发明专利]
![一种改善空气质量治理PM2.5的负离子发生装置[发明专利]](https://img.taocdn.com/s3/m/755f06b3d5d8d15abe23482fb4daa58da0111cc0.png)
(10)申请公布号(43)申请公布日 (21)申请号 201510180689.5(22)申请日 2015.04.16H01T 23/00(2006.01)A61L 9/22(2006.01)(71)申请人王辉地址467000 河南省平顶山市卫东区五一路东126号(72)发明人王辉(54)发明名称一种改善空气质量治理PM2.5的负离子发生装置(57)摘要本发明涉及一种改善空气质量治理PM2.5的负离子发生装置，包括壳体，所述壳体包括相互配合的上壳体和下壳体，壳体内安装负离子发生器，负离子发生器设有一组导线，在每个导线上均连接负离子发生端，每个负离子发生端均套接负离子收纳导向装置，负离子收纳导向装置设置在壳体的侧壁上；壳体内安装控制连接离子发生器的单片机控制器，下壳体上设有与单片机控制器连接的空气质量传感器。
本发明的优点：本发明所提供负离子发生装置结构新颖，通过空气质量传感器把空气的实际情况信号传递给单片机控制器，在单片机控制器的控制下使得负离子发生器发生负离子，并释放大空气中，降低大气中PM2.5的含量，净化治理污染空气，改善城市空气质量。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页 附图2页(10)申请公布号CN 104852282 A (43)申请公布日2015.08.19C N 104852282A1.一种改善空气质量治理PM2.5的负离子发生装置，其特征在于：包括壳体，所述壳体包括相互配合的上壳体(1)和下壳体(2)，在所述下壳体(2)内安装负离子发生器(3)，在所述负离子发生器(3)上设有一组导线(4)，在每个所述导线(4)上均连接一个负离子发生端(5)，在每个所述负离子发生端(5)上均套接一个负离子收纳导向装置，所述负离子收纳导向装置设置在所述壳体的侧壁上；在所述下壳体(2)内还安装单片机控制器(12)，所述负离子发生器(3)通过单片机控制器(12)控制连接，在下壳体(2)的外侧连接空气质量传感器(13)，空气质量传感器(13)由所述单片机控制器(12)控制连接；所述负离子收纳导向装置包括套管(7)，在套管(7)内设有阶梯通孔(8)，所述负离子发生端(5)设置在阶梯通孔(8)前侧内径较大的一段。
小型等离子发生器制作方法
小型等离子发生器制作方法
嘿，朋友们！今天咱就来讲讲小型等离子发生器的制作方法，这可真是超级有趣又充满挑战的事儿呢！
首先呢，咱得准备好这些材料：一个高压电源、两个金属电极、绝缘材料、导线等等。
然后就可以开始动手啦！第一步，把两个金属电极固定在绝缘材料上，要确保它们之间有一定的距离哦，可别挨得太近啦！第二步，用导线把高压电源和金属电极连接起来，这可得接得稳稳当当的呀！第三步，检查一下所有的连接是否牢固，可不能有松动的地方哟！注意哦，在整个过程中一定要小心操作，高压电源可不是闹着玩的呀，别不小心电到自己啦！
接下来谈谈安全性和稳定性。
哎呀呀，这可是非常重要的呀！在制作和使用过程中，一定要严格遵守安全规定，可别拿自己的生命安全开玩笑呀！确保所有的连接都正确无误，不然可能会出现短路等危险情况呢！只要我们小心谨慎，那这个小型等离子发生器的稳定性还是很不错的啦，可以放心地去探索它的奇妙之处呢！
那这个小型等离子发生器都有啥应用场景和优势呢？哇塞，那可多啦！它可以用于科学实验呀，帮助我们更好地理解等离子体的特性呢！还可以用于一些特殊的加工工艺，比如表面处理啥的。
它的优势就在于体积小呀，携带方便呀，能在各种不同的地方发挥作用呢，是不是超级厉害呀！
给你们讲个实际案例哈，有一次在一个科学展览上，就有人展示了用小型等离子发生器做的一个小实验，哇，那效果简直太震撼啦！大家都被吸引住了，纷纷感叹这个小玩意儿的神奇呢！这就充分展示了它在实际应用中的出色效果呀！
我觉得呀，制作小型等离子发生器真的是一件超级有趣又有意义的事情呢！它能让我们感受到科学的魅力，还能发挥我们的创造力和动手能力呢！大家都快来试试吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自制空气负离子发生器
空气负离子发生器是利用高压电晕增加空气中负离子成份，从而改善了空气质量，可以促进身体健康，被誉为空气“维生素”。
医学临床实践证明，它对呼吸系统、循环系统以及神经方面等的疾病均有辅助疗效，因而在生活及医学界得以广泛应用。
这是一种高效开放式负离子发生器，它采用可控硅逆变高压，悬浮式放电针，结构简单，效果良好，安全可靠。
市电电压在160V～250V均能正常工作，且耗电极省，仅lW左右，因此可长期连续工作。
工作原理
该负离子发生器电路如右图所示。
220V市电经VDl、VD2和R1、R2的整流、限流，单，向脉动电流控制VS的通断，产生振荡，经变压器T升压后，经VD3整流得约万伏负高压，经放电针对空气放电，产生电离，生成负离子。
元器件选择与制作
C1为0．1μ／400V涤纶或金属纸介电容。
R1为22kl／2W电阻，R2为
27k、1／4W电阻，VS为1A／400V塑封可控硅。
VDl、VD2选用：1N4004整流二极管。
VD3为18kV高压硅堆。
T可用35cm黑白电视机行输出变压器改制，将低压绕组线圈全部拆掉，用中0．35mm漆包线或丝包线绕28匝为L1，原高压包为L2，R3是防触电保护电阻，阻值为2～4MΩ。
三枚放电针可用普通镀镍大头针，高压端引线要用黑白行输出高压线。
该电路只要元件良好，焊接无误，不需调试即可正常工作。
