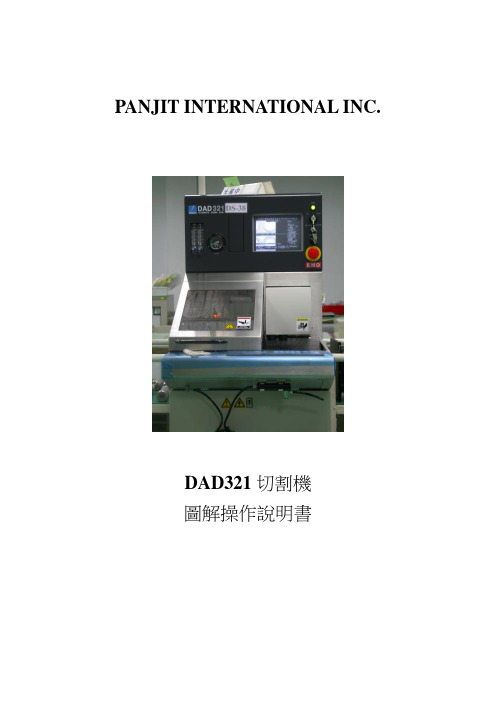

PANJIT INTERNATIONAL INC.
DAD321切割机
图解操作说明书
一、 准备
1、检查AIR(在机台背面)，正常压力0.5mpa 。
2、检查纯水质，1M Ω以上。
3、检查水压，3公斤
二、 开机操作
1、开切割机总电源至ON 处(此开关于机台背面)。
2、开切割电源由OFF 转至START ，再转至ON(此开关于屏幕旁，上有钥匙控制)。
3、机台操作键盘
4、键盘功能介绍
(1)
高度设定键
(2) 切割状态显示键
(3) 初始化键 (4) 转轴旋转、停止键
(5) 冷却水开关键
(6) 真空开关键
(7) 、数值输入键
(8) 清除键
(9) 输入键 (10) 执行键
(11) 跳离键 (12)
方向移动键
(13) 回归原点键 (14) ~
功能键
(15)
装置数据键 (16) 发线放宽缩小键 (17) 英文字母转换键 (18) 跳格键
(19) 微调键(20) Z轴调整键(请勿任意调整)
(21) X轴调整键(22) θ轴调整键
(23) (24)
Y轴调整键讯号警示键/清除键
(25) (26)
开始/停止键额外选择键
(27) Z轴紧急停止键
5
6、按SYS_INIT，使机台初始化，圆盘自动做归位动作。
7、按SPNDL_W，开动转轴马达，一般产品转速达36000RPM，IR产品转速达25000RPM。
8、按SET UP_0，再按ENTER作高度设定(屏幕下方有指示，按ENTER圆盘移至左方，转轴自动落下至刀锋轻触圆盘边缘后上抬，按ENTER圆盘移至右方归位)。
9、按EXIT回到主目录，进入主目录下按F4 (型号参数目录)。
10、选取欲切割芯片之尺寸、种类后，按ENTER进入程序内确认内容无误后，回到主目录。
三、切割
1、进入主目录下按F1进行全自动切割。
2、连续按C/T_V AC_Z二次，显微镜退到Y轴底线，确认工作盘上干净且无异物。
3、将芯片置于切割盘上，连按C/T_V AC_Z二次，确认真空指示位于线区，显微镜移动至Y轴中央后，进行θ及Y方向对准。
※真空开启时，指针需落在绿色区域的位置内。
4、按下DISPLAY_MODE_Q，可去除画面上的文字，较容易进行调整的工作。
5、使用SLOW、θ←ˍ、θ→来微调使左、右影像中的切割道
成一直线。
6、按X〈、X 〉移动X轴，确定基线与切割道平行。
7、使用SLOW、、，微调整切割发线对准芯片切割道中央位置。
8、按INDEX、、，确定Y轴跳格设定正确。
9、CH1 对准后，须再按INDEX、及，按ENTER旋转至CH2 重复(5)~(8)步骤
10、CH2对准动作后，需再按INDEX、、。
11、按START/STOP开始切割。
12、(1)CH1、CH2 切割5~10刀(小讯号组件使用之芯片5刀停机
检查) 后自动停机，机台同时发生警报响(按警报消除声，将芯片表面水滴使用气枪吹走，检查屏幕上切割状况，若无异可继续作业。
(2)若切割刀痕不佳，位置基准未重合，则需用切割状态屏幕下的F1(基线调整)，F5(切割位置调整)及、来调整，并通知班长及RD协助处理。
13、切割完后，亦同样检查屏幕上切割状况。
14、连续按二次，关真空，取下芯片后用气枪将切割完之芯片表面的水分确实吹开，芯片表面不得有水残留以免芯片氧化。
15、切割完之芯片需依序置入Cassette内。
16、重复(2)~(15)直至批量完成。
17、每小时需执行测高一次。
小讯号组件使用之芯片每切完一片即测高1次。
四、程序编写
五、不良切割状况排除
1、切割位置偏移
（1）使用、上下调整基线的位置，然后按下
储存新设定，再按开始切割。
切割位置偏上，需使用往下調整
切割位置偏下，需使用往上調整
（2）如果出现Y轴的最后移动方向必须指向后方的讯息
则必须反方向调整一格，再按下，才能成功更改设定。
（3）更改基线位置之后，试切一刀之后要马上停刀检查确定调整正确才能继续切割，如果不正确，需要重新调整。
2、切割痕迹不良
3、断刀
五、其他注意事项
1、调整屏幕分辨率
2、调整屏幕亮度
3、切割中改变进刀速度
（1）切割时，先按下暂停切割
（2）使用左边键盘的箭头键，将光标往下移到变更进刀
速度，并输入想要更改的速度。
（3）按下，储存设定。
（4）按开始切割，试切一刀之后，要停刀检查，状况正常才
能继续切割。
