施工总平面图设计
施工总平面布置图(详细版)
施工总平面布置图(详细版)施工总平面布置（详细版）1施工总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）做好现场平面布置和功能分区，对现有临建及管线进行调整。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的检查及监督整改，保证场内施工道路通畅。
5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。
2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。
大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。
现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。
2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。
同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。
2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。
施工总平面设计的内容和步骤
施工总平面图设计的内容及步骤施工总平面图设计的内容1）施工用地范围内的绘有等高线的地形地貌图。
一般可利用设计文件中的平面布置图，当不能满足要求时应补测绘制2）一切地上、地下已有的房屋、构筑物及其它设施如公路、铁路、车站、码头、运输点及各种电力、供水、通讯管线等的位置和尺寸；3）控制测量的放线标桩位置；4）一切为工地施工服务的临时设施的位置和尺寸，包括：a)临时便道、便桥，从场外引入的铁路、公路和航道码头；b)机械设备的停放场地和维修车间；c)各种施工材料、半成品的堆放场地和仓库；d)水源、电源、变压器位置，临时供水管道和供热、供电线路、动力设施；e)施工管理机构、生产和生活设施的位置；f)一切安全、消防设施位置。
施工总平面图设计的步骤1) 收集、分析研究原始资料；2) 确定搅拌站和加工场地的位置、尺寸；3) 考虑仓库的位置，材料和半成品的合理堆放；4) 场外交通的引入及现场运输道路的布置，临时便道便桥的位置、长度、标准；5) 各种临时设施的布置；6) 临时水电管网及动力设施的布置；7) 安全、消防设施的布置。
施工总平面图设计的依据1) 自然条件和技术经济条件。
自然条件包括施工区域的地形、地物（道路、桥梁、河流、池塘等）、气象、水文及工程地质等资料；技术经济条件包括当地的交通运输、水源、电源、物资资源、生产和生活基地情况；2) 工程结构设计的平面图及有关设计资料；3) 施工进度计划和主要工程的施工方案；4) 各种材料、半成品的供应计划和运输方式；5) 各类临时设施的性质、形式、面积和尺寸；6) 各类临时加工场地的规模和设备数量。
施工总平面图设计的原则1）在保证施工顺利进行的前提下，尽量减少施工用地，少占农田，平面布置紧凑合理；2）所有临时性设施和运输、水、电等线路的布置，不得妨碍地面和地下构筑物的正常施工；3）外购材料力求直达工地，避免或减少二次搬运，合理布置施工现场的运输道路及各种材料堆放、工作车间、仓库位置、各种机具的位置，尽量使其运距最短，以缩短场内的搬运距离；4）充分利用现场原有的设施为施工服务，力争减少临时设施的数量，降低临时设施费用；5）施工区域的划分和场地的确定，符合施工的工艺流程要求，尽量减少专业工种之间和各工程之间的干扰，有利于生产的连续性；6）符合环境保护、安全防火和劳动保护的要求，应考虑避免各种自然灾害侵袭的防护措施；7）各种设施应便于工人的生产生活；8）使场地准备工作的费用最省。
施工总平面图设计
施工总平面图设计一．施工总平面图的设计内容1．拟建建筑物、构筑物位置、平面轮廓；2．施工用地范围、围墙、入口、道路的位置；3．资源仓库和堆场；4．钢筋、木材等加工场地；5．取土及弃土位置；6．大型机械设备的位置（塔吊的回转范围）；7．管理和生活用临时房屋；8．供电、给水、排水等管线和设施；9．安全、消防设施；10．永久性、半永久性坐标的位置；11．山区建筑场地的等高线；12．特殊图例、方向标志、比例尺等。
二．施工总平面图的设计依据施工总平面图的设计依据包括：1．勘查设计资料；2．施工部署和主要工程施工方案；3．施工总进度计划；4．施工场地情况；5．调查收集到的地区资料；6．资源需要量表7．工地业务量计算8．有关参考资料等。
三．施工总平面图的设计准绳1．根据施工部署、施工方案、进度计划、区域划分，分阶段进行布置；2．生产区、生活区、办公区相对独立的原则；3．尽量缩短运距、减少二次搬运、减少占地；4．有利于减少扰民、环境保护和文明施工；5．尽量利用已有办法或先行施工的成品，使临时工程投入最少；6．充分考虑劳动保护、职业健康、安全与消防。
四．施工总平面图的设计步骤施工总平面图的设计步调是：1．设置大门，引入场外道路2．布置大型机器3．布置仓库、堆场4．布置加工厂5．布置内部临时运输道路6．布置临时房屋7．布置临时水电管管网和其他动力设施8．绘制图例五．施工总平面图设计要点1．设置大门，引入场外道路施工现场普通至少考虑设置两个以上大门。
有永久性铁路的修建，可提早修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限定，有利于施工场地的利用。
当接纳汽车运输时，道路设置应与加工厂、仓库的位置要求一致，场内场外道路连接适当，吻合标准要求。
当接纳水路运输时，卸货码头不应少于两个，宽度不应小于 2.5m；江河距工地较近时，可在码头附近布置主要加工厂和仓库。
2．布置大型机械设备布置塔吊时，应考虑其覆盖范围、可吊物件的运输和堆放；布置混凝土泵的位置时，应考虑至泵管的输送距离、混凝土罐车行走方便。
施工总平面布置及施工总平面图
施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。
施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。
（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。
（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。
（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。
具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。
办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。
（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。
配备防雨、防风材料。
钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。
三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。
施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。

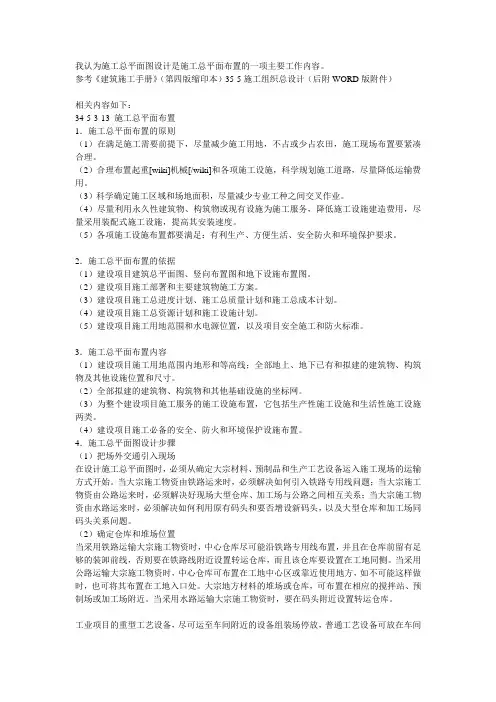

施工总平面图设计与施工总平面布置的区别
我认为施工总平面图设计是施工总平面布置的一项主要工作内容。
参考《建筑施工手册》（第四版缩印本）35-5施工组织总设计（后附WORD版附件）相关内容如下：34-5-3-13 施工总平面布置1．施工总平面布置的原则（1）在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。
（2）合理布置起重[wiki]机械[/wiki]和各项施工设施，科学规划施工道路，尽量降低运输费用。
（3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。
（4）尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。
（5）各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护要求。
2．施工总平面布置的依据（1）建设项目建筑总平面图、竖向布置图和地下设施布置图。
（2）建设项目施工部署和主要建筑物施工方案。
（3）建设项目施工总进度计划、施工总质量计划和施工总成本计划。
（4）建设项目施工总资源计划和施工设施计划。
（5）建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。
3．施工总平面布置内容（1）建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。
（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网。
（3）为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。
（4）建设项目施工必备的安全、防火和环境保护设施布置。
4．施工总平面图设计步骤（1）把场外交通引入现场在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。
当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。
施工总平面图
施工现场总平面布置施工总平面图（附表五、附表六）
现场临时设施布置图
现场临时用地表
1、落实施工用水用电
弱电施工的用水用电是进场前期准备工作的重要环节。
首先必须对各施工工程段的总用电量进行总体综合及估算，做出整体施工用电的计划报告，呈交总包单位审批，经有关部门协调，指定明确的施工用水用电方案，提供给施工单位使用。
2、施工区布置
施工区域的合理布置是施工组织的重要环节，其主要是通过立体的整体规划，平面的具体安排这两种基础手段，达到施工区域安排的合理化、程序化、系统化，有助于简化交叉施工的复杂关系，实现文明施工。
现场办公区与仓库：现场办公室，由总包方负责配备照明等设施，我方负责电脑等办公设备。
普通材料仓库、机械工具仓库，大约需要40平米左右。
具体位置与总包方协商确定。
加工区：对材料等进行加工，大约需要20平米左右。
具体位置与总包方协商确定。
厕所需要2平米，淋浴需要2平米，开水点需要2平米，消防设施需要2平米，除此外还需要宣传栏以及场地围挡。
施工总平面图设计原则
施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
一、施工总平面图设计的内容ﻫ (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二）一切为全工地施工服务的临时设施的布置位置,包括:(1)施工用地范围,施工用的各种道路;ﻫ (２)加工厂、制备站及有关机械的位置;ﻫ (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;（４)行政管理房、宿舍、文化生活福利建筑等;ﻫ（5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(7）一切安全、消防设施位置。
(6)机械站、车库位置；ﻫ(三)永久性测量放线标桩位置ﻫ许多规模巨大的建筑项目，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况,及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则ﻫ(１）尽量减少施工用地,少占农田,使平面布置紧凑合理。
（2)合理组织运输,减少运输费用，保证运输方便通畅。
ﻫ (3)施工区域的划分和场地的确定,应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
（4）充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
ﻫ三、施工总平面图设计的依据（1)各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
ﻫ (２)建设地区的自然条件和技术经济条件。
ﻫ (3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
施工现场总平面图布置方案
施工现场总平面图绘制方案施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.一、施工总平面图设计的内容（一）建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二)一切为全工地施工服务的临时设施的布置位置，包括:（1）施工用地范围，施工用的各种道路;（2)加工厂、制备站及有关机械的位置；(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;（4）行政管理房、宿舍、文化生活福利建筑等；(5）水源、电源、变压器位置,临时给排水管线和供电、动力设施；（6）机械站、车库位置；(7）一切安全、消防设施位置。
（三）永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。
随着工程的进展,施工现场的面貌将不断改变.在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况,及时对施工总平面图进行调整和修正，以便符合不同时期的需要.二、施工总平面图设计的原则（1)尽量减少施工用地，少占农田,使平面布置紧凑合理。
（2）合理组织运输，减少运输费用，保证运输方便通畅.(3）施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰.(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
（5）各种生产生活设施应便于工人的生产生活。
(6）满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据（1）各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
(2）建设地区的自然条件和技术经济条件。
（3)建设项目的建筑概况、施工方案、施工进度计划,以便了解备施工阶段情况,合理规划施工场地.（4）各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工总平面图设计
一．施工总平面图的设计内容
1．拟建建筑物、构筑物位置、平面轮廓；2．施工用地范围、围墙、入口、道路的位置；3．资源仓库和堆场；
4．钢筋、木材等加工场地；
5．取土及弃土位置；
6．大型机械设备的位置（塔吊的回转范围）；7．管理和生活用临时房屋；
8．供电、给水、排水等管线和设施；
9．安全、消防设施；
10．永久性、半永久性坐标的位置；
11．山区建筑场地的等高线；
12．特殊图例、方向标志、比例尺等。
二．施工总平面图的设计依据
施工总平面图的设计依据包括：
1．勘查设计资料；
2．施工部署和主要工程施工方案；
3．施工总进度计划；
4．施工场地情况；
5．调查收集到的地区资料；
6．资源需要量表
7．工地业务量计算
8．有关参考资料等。
三．施工总平面图的设计原则
1．根据施工部署、施工方案、进度计划、区域划分，分阶段进行布置；2．生产区、生活区、办公区相对独立的原则；
3．尽可能缩短运距、减少二次搬运、减少占地；
4．有利于减少扰民、环境保护和文明施工；
5．尽量利用已有设施或先行施工的成品，使临时工程投入最少；
6．充分考虑劳动保护、职业健康、安全与消防。
四．施工总平面图的设计步骤
施工总平面图的设计步骤是：
1．设置大门，引入场外道路
2．布置大型机械
3．布置仓库、堆场
4．布置加工厂
5．布置内部临时运输道路
6．布置临时房屋
7．布置临时水电管管网和其他动力设施
8．绘制图例
五．施工总平面图设计要点
1．设置大门，引入场外道路
施工现场一般至少考虑设置两个以上大门。
有永久性铁路的建筑，可提前修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限制，有利于施工场地的利用。
当采用汽车运输时，道路设置应与加工厂、仓库的位置要求一致，场内场外道路连接适当，符合标准要求。
当采用水路运输时，卸货码头不应少于两个，宽度不应小于2.5m；江河距工地较近时，可在码头附近布置主要加工厂和仓库。
2．布置大型机械设备
布置塔吊时，应考虑其覆盖范围、可吊物件的运输和堆放；布置混凝土泵的位置时，应考虑至泵管的输送距离、混凝土罐车行走方便。
3．布置仓库、堆场
一般应接近使用地点，其纵向宜与交通线路平行，货物装卸需要时间长的仓库应远离路边。
4．布置加工厂
总的指导思想是应使材料和构件的运输量小，有关联的加工厂适当集中。
5．布置内部临时运输道路
提前修建永久性道路的路基和简单路面为施工服务；临时道路要把仓库、加工厂、堆场和施工点贯穿起来。
按货运量大小设计又行环行干道或单行支线。
道路末端要设置回车场。
路面要硬化。
尽量避免临时道路与铁路、塔轨交叉；若必须交叉；其交叉角宜为直角，至少应大于30°。
6．布置临时房屋
1）尽可能利用已建的永久性房屋为施工服务，如不足，再修建临时房屋。
临时房屋应尽量利用可装拆的活动房屋。
有条件的应使生活办公区和施工区相对独立。
现场无条件时，现场只设置办公用房。
2）全工地行政管理用房宜设在全工地入口处或场外。
3）作业人员宿舍宜一般宜设在场外，并避免设在不利于健康的地方。
作业人员用的生活福利设施，宜设在人员较集中的地方，或设在出入必经之处。
4）食堂宜布置在生活区，也可视条件设在施工区与生活区之间。
为减少临时建筑，也可采用送餐制。
7．布置临时水电管线网和其他动力设施
临时总变电站应设在高压线进入工地处，避免高压线穿过工地。
临时水池、水塔应设在用水中心和地势较高处。
管网一般沿道路布置，供电线路应避免与其他管道设在同一侧。
要将支线引到所有使用地点。
8．绘制图例
正式施工总平面图按正式绘图规则、比例、规定代号和规定线条绘制，把设计的各类内容一一标绘在图上，标明图例，附必要的说明（或另纸）。
正式的施工总平面图随其他施工组织设计内容一起报批和管理。
