导热油炉辅助装置安装及使用规范(2020年)
导热油炉设备安装要求
导热油炉设备安装要求–1．基础施工，可按随炉设备基础图，根据当地土壤条件及需求自行确定基础标高、深度、标号。
2．设备就位后，浇灌地脚螺栓，进行找正找平，然后紧固地脚螺栓。
3．燃热油炉，炉体与底座联接处应布10-20mm石棉绳，紧固联接螺栓达到密封要求。
4．炉体与炉座联接后，必须用耐火砖砌筑，并用耐火浇注料与炉管密封，高过炉管1-2圈。
导热油炉设计布置要求–1.设备布置应便于操作，通行和检修。
2．高位槽底部至少比炉顶高1.5m，并不得布置在炉子正上方，高位槽容积不小于系统膨胀量的1.3倍。
3．低位槽应设在系统最低处，须与热油炉用隔墙隔开，低位槽容积不小于总油量的1.2倍。
4．电控柜应设置在无热辐射处，并应面对操作人员，易于观察及维护。
5．其它设备可根据具体情况，参考《工艺流程图》进行布置。
字号：大中小管道直径须根据本单位管路长度及泵的扬程和用热情况进行合理确定。
1．管道必须采用无缝钢管（GB/T8163），连接采用焊接或法兰连接阀门管件必须大于等于1.6MPa级，并不得采用铸铁及有色金属，管道管件安装前必须清除杂物杂质。
2．油气分离器与高位槽连接的膨胀管，管径不得小于《有机热载体炉安全技术监察规程》规定值，管子弯曲角度不宜小于120度，其管道严禁装设阀门并不得保温。
3．高位槽溢流管直径不宜小于膨胀管。
4．低位槽的排气管直径应比膨胀管规定值大一档次，排气管上不宜装阀门，应加防雨弯头，低位槽排气管应接到安全地点。
5．在系统最高处和最低处，应设置排气阀和排泄阀。
6．低位槽与循环系统连接，必须装设二个阀门。
7．管道安装应有2‰-3‰的坡度。
8．管架设置要合理，管道应采取热补偿措施。
9．管道连接处密封材料应采用金属缠绕石墨垫片或膨胀复合石墨垫片第一、设备布置规划基本要求：1.设备地基处理时，和其他锅炉设备要求一样按照厂家地基图纸样本进行地基硬化处理，一般要求炉前净距3~4m,炉后净距1~2m,左右侧净距1~3m.保持炉体四周相对距离便于炉体保养工作2.贮油槽（低位油槽）与导热油锅炉间距不小于3m,且处于供热、用热系统最低位置，便于系统油炉中热载体自然回流。
导热油炉辅助装置安装及使用规范文（三篇）
导热油炉辅助装置安装及使用规范文导热油炉是一种特殊的热能设备，用于加热和传导导热油的热能。
为了保证导热油炉的安全和高效运行，正确的安装和使用是非常重要的。
下面是导热油炉辅助装置安装及使用的规范文。
一、安装要求1. 安装地点需要平整、牢固，并且离可燃物品和易燃气体的存储场所距离要符合相关法规和标准的要求。
2. 导热油炉辅助装置的安装必须由具备安装经验和相关证书的专业技术人员进行。
安装前应对安装场地进行勘测，并制定详细的施工方案。
3. 导热油炉辅助装置的安装需要符合当地的安全规范和标准，包括但不限于国家标准、行业标准和地方标准。
安装过程中应按照相应的标准进行操作，确保安全。
4. 安装前需对导热油炉辅助装置进行全面检查，确保设备无损坏、松动或者其他不良情况。
5. 安装完毕后，应对导热油炉辅助装置进行试运行。
在试运行期间，需要进行全面的检查和测试，确保设备能够正常工作。
二、使用要求1. 导热油炉辅助装置的使用必须符合当地法规和标准的要求。
对于使用导热油炉辅助装置的单位，应制定相应的安全操作规程，并进行工作人员的培训。
2. 导热油炉辅助装置的操作必须由经过培训和持有相关证书的工作人员进行。
严禁未经培训和授权的人员进行操作。
3. 导热油炉辅助装置的操作人员应熟悉设备功能和工作原理，并具备基本的维护和故障处理能力。
如果发现设备出现异常情况，应及时停止使用，并通知相关人员进行维修。
4. 导热油炉辅助装置在使用过程中要注意定期检查设备的安全装置和阀门的功能是否正常。
如有发现问题，应及时进行维修和更换。
5. 导热油炉辅助装置在使用过程中，应定期对设备进行维护保养，包括清洁、润滑和紧固螺丝等。
维护保养期间，应停止使用设备。
6. 导热油炉辅助装置在长时间停用或者季节性停用时，应进行正确的封存和保养，以防设备的损坏。
7. 在使用导热油炉辅助装置时，应保持设备周围的清洁，并定期检查设备的各个部件是否存在损坏。
三、应急处理1. 使用导热油炉辅助装置时，应设置相关的应急预案。
导热油炉辅助装置安装及使用规范文（二篇）
导热油炉辅助装置安装及使用规范文一、引言导热油炉辅助装置是一种重要的设备，用来提高导热油炉的热能利用效率和保护设备的安全。
为了保证导热油炉辅助装置的正常运行和安全使用，特制定本规范。
二、设备选型1. 设备选型应根据导热油炉的类型、使用要求以及环境条件进行合理选择，确保设备的稳定性和安全性。
2. 设备选型要考虑导热油的工作温度、流量、压力以及燃烧系统的排放要求等因素，选择适配的设备。
三、设备安装1. 设备安装应由专业技术人员进行。
设备的布置应符合设计要求，并且要保证安装位置的稳固可靠。
2. 安装前，应对设备进行全面检查，确认设备完好无损，各接口密封良好，不得有漏气、漏油等情况。
四、运行与维护1. 设备投入运行前，必须进行试运行和调整，确保设备运行正常。
运行中应定期对设备进行检查，发现问题及时处理。
2. 根据设备的使用情况，定期执行设备的维护保养工作，包括润滑、更换易损件等。
3. 设备的背压阀和流量调节阀等部件应定期检查，保证其灵活可靠。
4. 设备的传动部件和连接件应保持清洁，并定期检查紧固情况。
5. 设备发生故障时，应立即停机检修，并由专业技术人员进行处理。
五、安全操作1. 操作人员必须按照操作规程进行操作，不得擅自更改操作参数。
2. 操作人员应穿戴符合要求的劳动防护用具，并接受相关安全培训。
3. 操作人员应随时注意设备的运行情况，发现异常及时报告，并采取适当的措施。
4. 操作人员在进行设备操作时，不得离开岗位，如需离开，应将设备关闭并告知相关人员。
5. 禁止在设备周围堆放杂物或堵塞通风口。
六、应急措施1. 设备应设有安全警示标志和操作警示标志，以指导人员在紧急情况下的应急措施。
2. 在发生设备故障、泄漏或火灾等紧急情况下，应立即采取措施切断电源，并向相关部门报警。
3. 在紧急处理过程中，要保持冷静，并按照应急处理程序进行操作，确保人员安全。
七、质量管理1. 设备运行过程中，应按照质量管理要求，认真记录设备的运行参数、故障情况和维护保养情况等。
导热油炉操作规程
导热油炉操作规程前言导热油炉作为一种常见的加热设备，在工业及家庭中都得到了广泛的应用。
为了确保导热油炉的安全稳定运行，特制定本操作规程，供相关操作者阅读。
环境要求1.导热油炉应放置在平坦、稳固的地面上，周围应保持通风良好。
2.导热油炉周围不得存放杂物，以避免堵塞进出气口。
3.导热油炉运行期间，周围不得有易燃、易爆物品，以及其它不适宜操作的物品。
操作流程1.首先检查导热油炉及其它附属设备的电源、气源是否接通，仪表盘是否正常。
2.打开进气开关，调节进气量，使火苗保持稳定。
3.打开导热油炉上的加热开关，根据需要调整温度。
4.操作者应时刻关注导热油炉的运行情况，如有异常应及时采取应急措施，并报告相关负责人。
5.操作结束后，应先关闭导热油炉的加热开关，待温度下降后方可断电、关闭进出气口等。
安全注意事项1.操作者必须经过相关的安全培训和考核后方可上岗，并遵守相关管理制度和操作规程。
2.操作者应时刻关注导热油炉的运行情况，如有异常应及时采取应急措施，并报告相关负责人。
3.操作者禁止私自开关电源、进出气口等设备，严禁未经允许私自调节温度、进气量等参数。
4.工作场所应保持整洁干净，操作者禁止在工作中吸烟、饮酒等行为。
5.导热油炉运行过程中如发现异味、异常声响等情况，应立即切断进出气口、断电，并通知相关人员进行维修。
6.正常操作过程中，禁止强行关闭导热油炉的进出气口、电源等设备。
维护管理1.定期对导热油炉及其配套设备进行检查、洗刷、除尘等清洁维护，保持设备的清洁和良好的工作状态。
2.资料记录：对导热油炉的工作参数、使用情况、操作记录等资料进行及时、完整的记录和归档，以便日后进行查询和管理。
3.经常性的健康检查和安全检查是必要的，确保操作过程中的安全性和稳定性。
总结导热油炉在生产和生活中应用广泛，其正常运行直接关系到工业生产和日常生活的稳定。
为了保证其正常运行，必须加强安全管理，制定操作规程，从而将导热油炉的使用过程最大限度的保证安全稳定，推进工业生产的顺利开展和生活质量的提升。

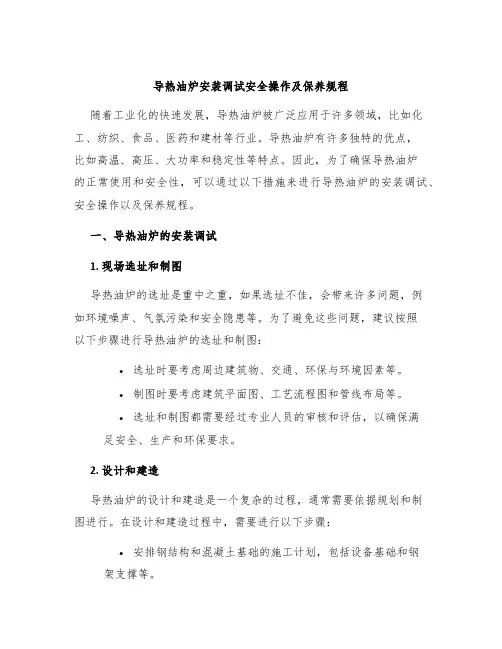

导热油炉安装调试安全操作及保养规程
导热油炉安装调试安全操作及保养规程随着工业化的快速发展，导热油炉被广泛应用于许多领域，比如化工、纺织、食品、医药和建材等行业。
导热油炉有许多独特的优点，比如高温、高压、大功率和稳定性等特点。
因此，为了确保导热油炉的正常使用和安全性，可以通过以下措施来进行导热油炉的安装调试、安全操作以及保养规程。
一、导热油炉的安装调试1. 现场选址和制图导热油炉的选址是重中之重，如果选址不佳，会带来许多问题，例如环境噪声、气氛污染和安全隐患等。
为了避免这些问题，建议按照以下步骤进行导热油炉的选址和制图：•选址时要考虑周边建筑物、交通、环保与环境因素等。
•制图时要考虑建筑平面图、工艺流程图和管线布局等。
•选址和制图都需要经过专业人员的审核和评估，以确保满足安全、生产和环保要求。
2. 设计和建造导热油炉的设计和建造是一个复杂的过程，通常需要依据规划和制图进行。
在设计和建造过程中，需要进行以下步骤：•安排钢结构和混凝土基础的施工计划，包括设备基础和钢架支撑等。
•考虑导热油炉和管道的附加负荷，确定相应的设备容量和管道直径等。
•设计实用性和便捷性，如操作区域的大小和维护空间。
3. 安装和调试安装和调试是导热油炉建造后的最后一步。
在进行安装和调试之前，需要完成以下准备工作：•确保场地清洁，防止灰尘和杂物进入设备内部。
•确保场地通风，防止室内残余废气积聚。
•填写安全负责人制定的安全操作规定以确保人员安全。
在进行安装和调试的过程中应注意以下事项：•确保设备接口的质量和正确性，并将传感器设备连接到导热油炉上以进行实时监测。
•检查设备的橡胶管和焊接，确保焊接质量和橡胶管的未破裂性。
•开机前应对设备进行自检和人工检查，确保设备状态良好。
二、导热油炉的安全操作导热油炉的安全操作是非常重要的，因为如果没有正确的操作，很容易导致设备故障或意外事故。
导热油炉的安全操作应遵循以下规则：1. 安全使用和操作规范要确保导热油炉的安全使用和操作规范，可以采取以下几个措施：•根据操作规范和安全要求制定安全管理制度和应急预案。
导热油炉设备安装要求
导热油炉设备安装要求导热油炉是一种广泛应用于工业生产中的热能设备，主要用于加热各类工业介质，如高温油、水、液态材料等。
为了确保导热油炉的正常运行和安全性，对其安装提出了一系列要求。
首先，导热油炉的设备安装位置应遵循以下原则：1.安全性原则：设备安装位置应能满足安全操作和维护的要求。
避免将导热油炉安装在易燃、易爆、易腐蚀等危险环境中。
2.排放原则：为了排放烟囱产生的烟气，导热油炉安装位置应尽量靠近建筑物的烟囱或通风设施。
3.运输原则：导热油炉的各个组件在运输过程中要保持平稳，防止振动和碰撞。
4.操作性原则：导热油炉应尽量安装在易于操作和维护的位置，以方便检修和日常维护。
其次，导热油炉的安装过程应按照以下步骤进行：1.确认安装位置：根据设备要求和设计要求，在安装前确认导热油炉的安装位置，并清理好安装区域。
2.安装基础：根据设备的整体重量和负载条件，确保设备的安装基础牢固和稳定。
3.安装设备：根据设备的安装图纸，依次安装导热油炉的各个组件，包括燃烧器、换热器、循环泵、阀门等。
4.连接管道：根据设备的管道连接图纸，连接导热油炉与周围设备之间的各个管道，包括进出口管道、排放管道等。
5.安装电气设备：根据设备的电气图纸，安装与导热油炉相关的电气设备，包括电机、传感器、仪表等。
6.安装控制系统：根据设备的控制原理图，安装导热油炉的控制系统，包括PLC、HMI等。
7.调试与试运行：安装完成后，对导热油炉进行调试和试运行，确保设备能够正常工作和达到设计要求。
最后，导热油炉安装的质量控制应注意以下几个方面：1.设备质量：安装导热油炉时，应确保设备质量符合相关标准和要求，避免使用低质量的设备和配件。
2.管道连接：管道连接处应采用相应的密封材料，确保管道连接紧固牢固，不漏油、不漏气。
3.系统绝热：导热油炉的系统应进行绝热处理，以减少能量损失。
4.电气安全：电气设备的安装和接线应符合相关的电气安全标准和要求，确保设备的安全性。
导热油炉操作规程
导热油炉操作规程1. 前言为了保障设备安全及生产环境，保证公司生产运营顺利进行，制订本操作规程。
本规程旨在规范导热油炉的操作流程，减少人为操作失误，提高设备利用率，使得生产能够更加安全、高效、稳定进行。
2. 设备说明1.导热油炉是用于加热涂装设备的热源装置，具体参数详见热处理部设备清单。
2.导热油炉使用环节必须遵守本规程。
3. 操作人员要求1.操作人员必须接受培训并掌握导热油炉的操作及维修技术。
2.操作人员不得轻视操作规范，不得违反操作规程。
3.负责导热油炉操作的人员必须对油位、温度、压力等常见参数进行监测，认真完成设备运行记录。
4. 操作流程1.设备操作整个流程必须由专人负责。
2.在使用前检查设备油位是否正常，设备的外观是否有异常情况。
3.打开主电源开关，确保系统电流稳定后，控制室红色灯亮起。
4.开启操作面板上电源开关，待屏幕显示正常后，进行相关操作。
5.设备操作结束时，首先将工作面板下电源开关关闭；之后再关闭主电源开关，完成后关闭门并检查所有开关设施处于非工作状态。
6.操作结束后，及时清洗设备周边，保持操作面板及相关设施清洁。
5. 注意事项1.导热油炉操作过程中不允许同时进行其他操作，以免干扰专人对设备的监测。
2.操作人员必须保持清醒，不可在连续操作过程中感到疲惫，以免影响工作效率和操作安全。
3.在清洗设备或检查机器时，必须确保机器已经彻底断电并处于安全状态。
4.发现导热油炉参数异常时，必须通知部门负责人并及时进行维修处理，保障设备运行稳定。
6. 总结导热油炉是生产中重要的热源设备，规范化的操作流程可以保障设备在运行过程中不发生安全事故，为公司生产提供高效稳定的保障。
希望全体操作人员能严格按操作规程要求进行操作，保障设备安全及生产环境。
导热油炉的操作规程
导热油炉的操作规程导热油炉操作规程导热油炉是一种利用导热油作为热媒介进行传热的设备，广泛应用于化工、电力、纺织等行业。
为了确保导热油炉的安全运行和提高工作效率，需要严格遵守以下操作规程：1. 个人安全：- 操作人员必须穿着劳保服装、安全鞋和安全帽，并配戴好相关的安全防护用品，如手套、面罩等。
- 在操作过程中必须保持警惕，严禁随意闲聊、玩耍或饮食。
- 遇到紧急情况或设备异常时，应立即停止操作，并向相关人员报告。
2. 设备检查：- 每次启动导热油炉前，必须对设备进行全面检查，确保各个部件完好无损。
- 检查燃烧器、炉膛和烟囱是否存在堵塞情况。
- 检查导热油储罐的液位，确保足够供应热媒介。
3. 启动操作：- 打开燃油或天然气供应阀门，调节好油、气压力。
- 启动燃烧器，点火时要注意保持一定的距离，防止火焰回火。
- 监测燃烧器和炉膛的工作状态，确保火焰稳定、蓝色。
4. 运行过程中的操作：- 定期检查导热油的温度和压力，保持在允许范围内。
- 勿将冷油或凉水直接注入导热油炉，以免引起油管爆裂或引起火灾。
- 遇到异常情况时，如温度过高或压力异常等，应立即切断燃油或天然气供应，并通知相关人员进行检修。
5. 关机操作：- 关闭燃油或天然气供应阀门，等待炉温降至安全范围，再切断电源。
- 清理炉膛和烟囱内的积灰，确保通风畅通。
- 检查设备是否存在损坏或泄漏情况，及时进行修复或更换。
6. 定期维护：- 对导热油炉进行定期维护保养，包括清洗油管、燃烧器、烟囱等部件，保持设备的良好状态。
- 定期更换导热油，避免油质老化、变质。
7. 紧急情况处理：- 在发生漏油、火灾等紧急情况时，立即切断燃油或天然气供应，并采取适当措施防止事故扩大。
- 启动应急停机装置，将导热油炉停机，并及时报告相关人员。
通过严格遵守以上导热油炉的操作规程，可以确保设备的正常运行，保障操作人员的人身安全，同时提高工作效率，并降低事故发生的风险。
在操作过程中，还需要根据具体的设备特点和操作要求，制定相应的操作规程，以确保设备安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导热油炉辅助装置安装及使用
规范(2020年)
Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.
( 安全管理)
单位：_______________________
部门：_______________________
日期：_______________________
本文档文字可以自由修改
导热油炉辅助装置安装及使用规范(2020
年)
导热油炉的设计、制造、安装、使用、检验、修理、改造等环节应符合《锅炉压力容器安全监察暂行条例》和本规程的规定。
此外，气相炉还应符合《蒸汽锅炉安全技术监察规程》有关要求；液相炉还应符合《热水锅炉安全技术监察规程》有关要求。
1.有机热载体储存罐应尽可能放在加热系统最低位置，以便放净锅炉中的有机热载体。
储存罐与导热油炉之间应用隔墙隔开。
储存罐应符合下列要求：
１）储存罐的容积应不小于导热油炉中有机热载体总量的１．２倍。
２）储存罐应装一只液面计，储存罐上部应装有排气管，排气管应接到安全地点，其直径应比膨胀管（按本规程第２１条规定的系列）大一档次。
2.导热油炉的执载体进出口管道上均应安装截止阀，当泵与锅炉之间距离不超过５ｍ时，在锅炉进口处可不装截止阀。
阀门连接处应选用不泄漏型的密封材料，不准采用石棉制品。
3.导热油炉及管网最高处应有必要数量的排气阀，以便导热油炉在运行中定期排放形成的气体产物。
排汽阀应符合下列要求：
１）排气阀的形状位置应便于操作。
２）排气阀的排气管应与固定容器相连，液相炉的排气管可直接与大气相通。
固定容器、排气管口与明火热源的距离应不小于５ｍ。
4.单机运行的气相炉，每台炉一般应安装两台供给泵，一台为工作泵，一台为备用泵。
对于冷凝液可以自动回流的气相炉，可不装供给泵。
液相炉的循环系统至少安装两台电动循环泵，一
台为工作泵，一台为备用泵。
循环泵的流量与扬程的选取应保证有机热载体在导热油炉中必要的流速。
5.导热油炉范围内的管道应采取保温措施，但法兰连接处不宜采用包覆措施。
6.导热油炉在点火升压过程中，应多次打开锅炉上的排气阀，以排净空气、水及有机热载体混合蒸汽。
对于气相炉，当有机热载体的温度与压力符合对应关系后，应停止排气，进入正常运行。
7.有机热载体必须经过脱水后方可使用。
不同的有机热载体不宜混合使用。
需要混合使用时，混用前应由有机热载体生产单位提供混用条件和要求。
8.使用中的有机热载体每年应对其残碳、酸值、粘度、闪点进行分析，当有两项分析不合格或热载体分解成份的含量超过１０％时，应更换热载体或对热载体进行再生。
9.导热油炉受热面应定期进行检查和清洗，应将检查和清洗情况存入锅炉技术档案。
10.导热油炉安装或重大修理后，在投入运行前应由使用单位和安装或修理单位进行１．５倍工作压力的液压试验，对于气相炉应按第１５条进行气密性试验。
合格后才能投入运行。
液压试验与气密试验时，当地锅炉安全监察机构应派人参加。
可在本位置填写公司名或地址
YOU CAN FILL IN THE COMPANY NAME OR ADDRESS IN THIS POSITION。
