嵌入式系统课程设计(基于ARM的温度采集系统设计) 精品
基于ARM的数据采集程序设计--嵌入式系统应用II课程设计

理工学院设计报告课程名称嵌入式系统应用II 题目基于ARM9的数据采集程序设计专业计算机科学与技术班级计算机学号姓名成绩__________________《嵌入式系统应用II》考核要求考核班级:考核方式:本课程为考查课,由于这门课程是理论与实践相结合且实践性很强的课程,学习目标是培养学生嵌入式开发的基本能力,考核方式拟采用学生独立编写一个嵌入式应用程序的方式,以设计文档的形式提交。
考核题目:基于ARM9的数据采集程序设计通过S3C2410X(ARM9)的ADC采集实验箱三个电位器的值,旋转电位器时可在屏幕上看到当前采集值的变化。
考核要求:硬件平台为博创经典UP-NETARM2410实验箱(S3C2410处理器)。
软件平台为eclipse+keil+PUTTY(串口调试助手)。
一人一份纸质报告,报告内容不能雷同,雷同者全部以0分记载。
报告内容包括:●实现的功能●软硬件平台●硬件原理分析及原理图●硬件驱动的实现步骤及分析●代码设计:所有需要编写的代码(如adc.c、adc.h、main.c、Makefile等)、代码的注释,及整个工程树形结构的截图。
●运行及调试的步骤:需要图文并茂,图必须是自己设计过程中的截图。
●总结体会:具体学到了什么知识、在学习过程中的经验、体会。
成绩评定:平时成绩50%+期末成绩50%作品具体评分标准如下:评定项目评分成绩1.实现三个电位器的数据采集功能,有运行结果图(含30分学号或姓名)。
2.问题分析正确、硬件驱动的实现步骤详细。
20分3.代码设计正确、注释完整。
20分4.运行及调试的步骤正确、详细、图文并茂。
20分5.报告格式规范、条理清晰、语句通顺。
10分总分100分目录第一章.设计背景 (1)第二章.设计目的 (2)2.1设计目的: (2)2.2 实现功能: (2)第三章.设计原理 (3)3.1 ARM9实验箱简介 (3)3.2 A/D接口原理 (3)第四章.详细设计 (5)第五章.具体代码实现 (7)5.1 实现驱动 (7)5.2相关寄存器定义 (8)5.3 编写main.c (8)5.4 修改两个Makefile文件 (10)第六章实验运行步骤 (12)6.1 启动串口调试 (12)6.2 启动H-JTAG (12)6.3运行Eclipse工程 (13)第七章.实验现象&结果分析 (15)7.1 实验现象 (15)7.2总结体会 (15)第一章.设计背景由于Linux系统是开源系统,其内核和各种开发工具都可以从网络上轻易获取,使其在嵌入式系统的开发中得到了越来越广泛的应用。

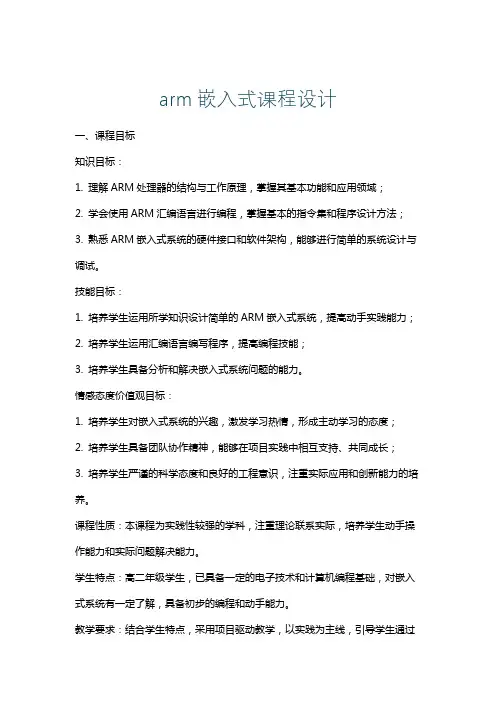

arm嵌入式课程设计

arm嵌入式课程设计一、课程目标知识目标:1. 理解ARM处理器的结构与工作原理,掌握其基本功能和应用领域;2. 学会使用ARM汇编语言进行编程,掌握基本的指令集和程序设计方法;3. 熟悉ARM嵌入式系统的硬件接口和软件架构,能够进行简单的系统设计与调试。
技能目标:1. 培养学生运用所学知识设计简单的ARM嵌入式系统,提高动手实践能力;2. 培养学生运用汇编语言编写程序,提高编程技能;3. 培养学生具备分析和解决嵌入式系统问题的能力。
情感态度价值观目标:1. 培养学生对嵌入式系统的兴趣,激发学习热情,形成主动学习的态度;2. 培养学生具备团队协作精神,能够在项目实践中相互支持、共同成长;3. 培养学生严谨的科学态度和良好的工程意识,注重实际应用和创新能力的培养。
课程性质:本课程为实践性较强的学科,注重理论联系实际,培养学生动手操作能力和实际问题解决能力。
学生特点:高二年级学生,已具备一定的电子技术和计算机编程基础,对嵌入式系统有一定了解,具备初步的编程和动手能力。
教学要求:结合学生特点,采用项目驱动教学,以实践为主线,引导学生通过动手实践掌握知识,提高技能。
将课程目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容1. 教材章节:ARM嵌入式系统原理与设计- ARM处理器结构与工作原理- ARM汇编语言编程- 嵌入式系统硬件接口技术- 嵌入式系统软件架构与设计- 嵌入式系统项目实践与调试2. 教学内容安排与进度:- 第一周:ARM处理器结构与工作原理学习,了解CPU、内存、外设等基本组成部分;- 第二周:ARM汇编语言编程基础,掌握汇编指令、寄存器、程序流程控制等;- 第三周:嵌入式系统硬件接口技术,学习GPIO、中断、定时器等接口的使用;- 第四周:嵌入式系统软件架构与设计,了解Bootloader、操作系统、驱动程序等;- 第五周:项目实践与调试,分组进行实际项目设计,进行系统调试与优化。
基于ARM的嵌入式温度控制系统设计

毕业设计说明书(论文)作者:学号:系部:专业:题目:基于ARM的嵌入式温度控制系统的设计指导者:评阅者:摘要温度的测量和控制在工业生产中有广泛的应用,尤其在石油、化工、电力、冶金等工业领域中,对温度的测量和监控是非常重要的一个环节,温度参数是工业控制中的一项重要的指标。
本文主要研究了基于ARM7架构的嵌入式系统对于温度控制的应用,它基于ARM7 内核的LPC2124, 以DS1820采集温度信号, 通过RWB 温度变送器和A/D 转换获得实际温度值, 同时通过LCD 实时显示; 此温度控制系统应用于热电仪, 实际应用表明, 系统稳定、可靠, 满足了热电仪的温度控制要求。
关键词:ARM;Proteus;嵌入式系统;温度控制系统AbstractMeasurement and control of temperature is widely used in industrial production, especially in the petroleum, chemical, electric power, metallurgy and other industrial fields, measurement and monitoring of the temperature is a ver y important link, the temperature parameter is an important index in industrial control.This paper mainly studies the ARM7 based embedded system for the application of temperature control based on ARM7, which based on the LPC2124 kernel, the DS1820 collecting temperature signal, to obtain the actual temperature value through the RWB temperature transmitter and A/D conversion, at the same time through the LCD real time display; This paper introduces the principle, the system implementation process, gives some application circuits. This temperature control system used in the power system, the practical application shows that the system is stable and reliable, meet, the thermoelectric instrument temperature control requirements.Key words:ARM;Proteus;Embedded system;Temperature control system目录第一章绪论 (1)1.1 引言 (1)1.2 选题背景与意义 (1)1.3 研究现状 (2)1.4 论文主要研究内容 (3)1.5 主要章节安排 (3)第二章开发工具的介绍 (4)2.1 Proteus的功能 (4)2.1.1 Proteus的功能简述 (4)2.1.2 资源丰富 (5)2.1.3电路仿真 (5)2.2 ADS1.2 (6)2.2.1 ADS种类 (6)2.2.2 软件组成 (6)第三章软硬件介绍 (8)3.1 ARM (8)3.1.1 ARM简介 (8)3.1.2 ARM7 (8)3.2LPC2124处理器 (9)3.2.1LPC2124简介 (9)3.2.2 特性 (9)3.2.3 结构 (9)3.2.4引脚描述 (10)3.3硬件系统的整体结构 (11)3.3.1硬件系统的设计原则 (11)3.3.2系统硬件的整体结构 (12)3.3.3 基本硬件组成 (12)第四章软件设计 (17)4.1系统软件的整体结构 (17)4.2.1测控系统 (18)4.2.2显示数字功能 (19)4.2.3 A/D转换数据采集程序功能与实现 (21)第五章总结与展望 (25)5.1 全文总结 (25)5.2后续工作及展望 (25)致谢 (27)参考文献 (28)附录 (29)第一章绪论1.1 引言嵌入式系统这几年被广泛应用于各种工业领域、无线通信领域、智能仪表,消费电子等各个领域,离不开微电子技术的迅猛发展,它主要用于各种嵌入式应用,以将计算机硬件和软件相结合的手段,完成指定的任务和功能。
嵌入式系统课程设计(基于ARM的温度采集系统设计)

教师批阅目录一、设计内容............................................................................................................. - 1 -1.1设计目的....................................................................................................... - 3 -1.2设计意义....................................................................................................... - 3 -二、设计方案............................................................................................................. - 5 -2.1设计要求....................................................................................................... - 5 -2.2方案论证....................................................................................................... - 5 -三、硬件设计............................................................................................................. - 6 -3.1设计思路....................................................................................................... - 6 -3.2系统电路设计............................................................................................... - 6 -四、软件设计............................................................................................................. - 8 -4.1设计思路....................................................................................................... - 8 -4.2程序清单..................................................................................................... - 10 -五、心得体会........................................................................................................... - 12 -参考文献................................................................................................................... - 13 -教师批阅基于ARM的温度采集系统摘要:本设计是基于嵌入式技术作为主处理器的温度采集系统,利用S3C44B0xARM微处理器作为主控CPU,辅以单独的数据采集模块采集数据,实现了智能化的温度数据采集、传输、处理与显示等功能,并讨论了如何提高系统的速度、可靠性和可扩展性。
(整理)基于ARM的温度采集系统设计.

基于ARM的温度采集系统设计2013554013王义涛一.引言本文针对试验对温度监控系统的要求,设计、开发了基于嵌入式操作系统Linux 和 S3C2410 处理系统软硬件平台的嵌入式多通道高精度温度测量系统的软、硬件设计与实现方法,研究并实现热电阻的多通道高精度监测电路。
本文在对测温技术发展研究的基础上,根据本课题设计的任务要求,设计了基于 PT100(铂电阻)传感器的新型多通道温度检测板(8 通道)。
在该多点温度测量系统中,要求温度监测点 12个,测量范围:0℃~+50℃,分辨力:±0.1℃,准确度:±0.2℃。
温度检测系统将实现多点温度数据的采集、保存、上传。
该系统主要包括两个部分:多通道温度检测板和ARM 通信电路。
温度检测板由电源电路、信号放大及调理电路以及 AD 转换电路与单片机接口电路三部分组成。
基于ARM 的通信电路通过两种方式:串口及网口方式实现对温度数据的采集、上传、读取、保存。
完成 Linux 操作系统在嵌入式系统上的移植,以及 Linux 实时性能改造;软件任务划分与设计,包括 A/D 数据采集任务,算法任务,编制构成本温度多路测量仪的嵌入式程序,并对各部分电路进行实验、调试。
二.系统硬件设计2.1温度检测系统架构框图温度检测系统将实现多点温度数据的采集、保存、上传。
其系统结构图如下:2.1基于四线制接法和自校正设计的电阻测量电路当温度探头附近环境温度发生改变的时候,引起了温度探头 PT100 电阻值的改变。
由于流经 PT100 的电流为恒定值,因此温度采集板通过对 PT100 两端的电压值采集便可以计算出环境温度。
本温度采集板中的温度探头采用了 4 线制解法,可以避免因导线过长带来的电阻误差。
6 路采样信号和 2 路标准电阻信号通过多路模拟开关分时段被进行采样,采样得到的值依次通过信号放大电路和A/D 转换电路进入微控制器(MCU)。
通过自校准算法,从而得到精确温度值采集到的温度测量值可以通过串口或网口的方式与上位机相连。
基于ARM的嵌入式温度控制系统设计

目录第一章绪论 (2)1.1 引言 (1)1.2 选题背景与意义 (1)1.3 研究现状 (2)1.4 论文主要研究内容 (2)1.5 主要章节安排 (3)第二章开发工具的介绍 (4)2.1 Proteus的功能 (4)2.1.1 Proteus的功能简述 (4)2.1.2 资源丰富 (5)2.1.3电路仿真 (5)2.2 ADS1.2 (6)2.2.1 ADS种类 (6)2.2.2 软件组成 (6)第三章软硬件介绍 (8)3.1 ARM (8)3.1.1 ARM简介 (8)3.1.2 ARM7 (8)3.2LPC2124处理器 (9)3.2.1LPC2124简介 (9)3.2.2 特性 (9)3.2.3 结构 (9)3.2.4引脚描述 (10)3.3硬件系统的整体结构 (11)3.3.1硬件系统的设计原则 (11)3.3.2系统硬件的整体结构 (12)3.3.3 基本硬件组成 (12)第四章软件设计 (17)4.1系统软件的整体结构 (17)4.2.1测控系统 (18)4.2.2显示数字功能 (19)4.2.3 A/D转换数据采集程序功能与实现 (21)第五章总结与展望 (25)5.1 全文总结 (25)5.2后续工作及展望 (25)致谢 (27)参考文献 (28)附录 (29)摘要温度的测量和控制在工业生产中有广泛的应用,尤其在石油、化工、电力、冶金等工业领域中,对温度的测量和监控是非常重要的一个环节,温度参数是工业控制中的一项重要的指标。
本文主要研究了基于ARM7架构的嵌入式系统对于温度控制的应用,它基于ARM7 内核的LPC2124, 以DS1820采集温度信号, 通过RWB 温度变送器和A/D 转换获得实际温度值, 同时通过LCD 实时显示; 此温度控制系统应用于热电仪, 实际应用表明, 系统稳定、可靠, 满足了热电仪的温度控制要求。
关键词:ARM;Proteus;嵌入式系统;温度控制系统AbstractMeasurement and control of temperature is widely used in industrial production, especially in the petroleum, chemical, electric power, metallurgy and other industrial fields, measurement and monitoring of the temperature is a very important link, the temperature parameter is an important index in industrial control.This paper mainly studies the ARM7 based embedded system for the application of temperature control based on ARM7, which based on the LPC2124 kernel, the DS1820 collecting temperature signal, to obtain the actual temperature value through the RWB temperature transmitter and A/D conversion, at the same time through the LCD real time display; This paper introduces the principle, the system implementation process, gives some application circuits. This temperature control system used in the power system, the practical application shows that the system is stable and reliable, meet, the thermoelectric instrument temperature control requirements.Key words:ARM;Proteus;Embedded system;Temperature control system第一章绪论1.1 引言嵌入式系统这几年被广泛应用于各种工业领域、无线通信领域、智能仪表,消费电子等各个领域,离不开微电子技术的迅猛发展,它主要用于各种嵌入式应用,以将计算机硬件和软件相结合的手段,完成指定的任务和功能。
基于ARM的嵌入式温度采集系统设计

时, 只靠47 f上拉 电阻 就无法提供 足够的能量 , . l k 会 造成无 法转换 温度或温度误 差极大 。 外部 电源供 电 方式 是D 1B 0 S 8 2 最佳 的工作方 式 ,工作 稳定 可靠 , 抗干 扰能 力强 , 而且 电路 也 比较 简单 , 以开 发 出 可
稳定可靠 的多 点温度监控系统 。 因此本 系统选 用了
模 拟 量 转 化 成 数 字 信 号 通 过 “ 线 总 线 ” 方 式 送 A L C2 1 再 将 处 理 后 的 数 据 通 过 T P 议 上 传 到 一 -P 2 0 C 协
I t r t n e ne o
关 键 词 : 1 B 0; P 2 0 u OS I TCP DS 8 2 L C2 1 ; C/ -I;
客户端 。 于Itre的远程 测控 系统具有信 息传递 基 nen t 快捷 、 互 性 强 、 济 方便 等 特 点 , 交 经 能实 现 数 据 共 享 。本系统将 多个测温点 的温度 数据每 隔1采集一 s 次 , 过公用 互联 网将 数据 传输 到上位 机 。温度精 通
D I B 0 用 电路 、 S 8 2应 以太 网接 口电路 。
摘 要 : 文 以P mp公 司 该 h s
L C2 1 RM7 处 理 器和嵌 入 式操 作 系 ̄u OS I为平 台 , 建 了通 P 2 0A 微 C/ — I 构
过 网络 实现 多路 温度 数据 的 以 太 网远 程传 输 与监控 系统 。该 系统 利 用数 字 化 温度传 感 器DS 8 2 将 温度 1B 0
D 1B 0 S 8 2 在温度 转换 期间工 作 电流达至 l A。 0 m 当几 个 温 度 传 感 器 挂 在 同一 根 I 线 上 进 行 多 点 测 温 / O
基于arm嵌入式的课程设计

基于arm嵌入式的课程设计一、课程目标知识目标:1. 让学生掌握ARM嵌入式系统的基本结构、工作原理及性能特点;2. 使学生了解ARM处理器的编程模型,熟悉汇编语言及C语言在ARM嵌入式系统中的应用;3. 让学生掌握ARM嵌入式系统的开发流程,了解相关开发工具及调试方法。
技能目标:1. 培养学生运用所学知识进行ARM嵌入式系统硬件设计与软件编程的能力;2. 培养学生运用调试工具对ARM嵌入式系统进行调试、测试的能力;3. 培养学生团队协作、沟通表达及解决问题的能力。
情感态度价值观目标:1. 培养学生对ARM嵌入式系统的兴趣,激发学习热情,形成自主学习、探究学习的习惯;2. 培养学生严谨、务实的科学态度,提高学生的创新意识和实践能力;3. 培养学生具备良好的职业道德,遵守法律法规,关注环境保护,为我国嵌入式产业的发展贡献力量。
课程性质:本课程为实践性较强的学科,以理论教学为基础,突出实践操作,注重培养学生的动手能力。
学生特点:学生具备一定的电子技术、计算机编程基础,对ARM嵌入式系统有一定了解,但实践经验不足。
教学要求:结合学生特点,注重理论与实践相结合,以项目驱动教学,提高学生的实际操作能力。
同时,关注学生的个体差异,因材施教,使学生在课程学习中获得最佳的学习效果。
通过分解课程目标为具体的学习成果,为后续的教学设计和评估提供依据。
二、教学内容1. ARM嵌入式系统概述:介绍ARM处理器的起源、发展及优势,分析嵌入式系统的基本概念、分类及应用领域。
相关教材章节:第一章 嵌入式系统概述2. ARM处理器架构与编程模型:讲解ARM处理器的内部结构、工作原理,学习ARM处理器的编程模型及指令集。
相关教材章节:第二章 ARM处理器架构与编程模型3. ARM汇编语言编程:学习ARM汇编语言的语法规则,掌握汇编程序的编写、编译与调试方法。
相关教材章节:第三章 ARM汇编语言编程4. ARM嵌入式系统开发环境:介绍嵌入式系统开发工具,如Keil、IAR等,学习集成开发环境的使用方法。
