管道保护智能测试桩的特点和接线方式以及主要作用
浅析智能管道及其解决方案
浅析智能管道及其解决方案智能管道是指利用先进的技术手段和设备，对传统的管道系统进行升级和改造，使其具备更高效、更智能的功能和性能。
智能管道的浮现，不仅提高了管道系统的运行效率和安全性，还为管道行业带来了更多的发展机遇和挑战。
本文将从以下五个方面对智能管道及其解决方案进行浅析。
一、智能管道的定义和特点1.1 定义：智能管道是指利用传感器、通信技术和智能控制系统等先进技术手段，实现对管道系统进行实时监测、数据采集和控制的一种管道系统。
1.2 特点：智能管道具有自动化程度高、数据采集准确、运行稳定可靠等特点。
通过实时监测和数据采集，可以及时掌握管道系统的运行状态和异常情况，提高运维效率和安全性。
1.3 应用领域：智能管道广泛应用于石油、天然气、水务等行业，对于提高能源利用效率、减少资源浪费具有重要意义。
二、智能管道的核心技术2.1 传感器技术：传感器是智能管道的核心组成部份，通过感知和采集管道系统的各种参数和状态信息，如温度、压力、流速等，为后续的数据分析和决策提供基础数据支持。
2.2 通信技术：智能管道需要实现对管道系统的远程监控和控制，通信技术是实现这一目标的关键。
目前常用的通信技术包括有线通信和无线通信，如以太网、无线传感器网络等。
2.3 数据分析与决策技术：通过对传感器采集到的数据进行分析和处理，可以实现对管道系统的状态评估、故障诊断和预测等功能。
同时，还可以根据数据分析结果做出相应的决策，如调整运行参数、预防事故发生等。
三、智能管道的解决方案3.1 实时监测与预警系统：通过布置传感器和监测设备，实时监测管道系统的运行状态和各种参数，一旦发现异常情况，及时发出预警信号，以便采取相应的措施。
3.2 远程控制与调度系统：利用通信技术，实现对管道系统的远程监控和控制，可以远程调整运行参数、控制流量和压力等，提高运行效率和安全性。
3.3 数据分析与决策支持系统：通过对传感器采集到的数据进行分析和处理，提取有价值的信息，为管道运维和决策提供科学依据，实现管道系统的智能化管理。
管道工程智能测试桩和阴极保护监测系统
管道工程智能测试桩和阴极保护监测系统薛光;黄明军【摘要】川气东送管道全线采用以强制电流保护为主、牺牲阳极保护为辅的联合保护方案。
阴极保护在线监测系统通过服务器端开放数据库接口实现与SCADA系统的对接，它以地理信息系统(GIS)为管理平台，以SQL-SERVER数据库作为系统统一的数据库，通过后台服务程序完成GIS空间数据与遥测遥控关系数据的整合，实现基于GIS/GPRS的阴极保护在线监控。
针对川气东送管道沿线地理环境复杂的特点，在沿线关键位置设置智能测试桩，在RTU阀室设置电位采集器。
阴极保护监测中心设置在武汉调控中心，对管道保护电位数据进行处理、分析和统计查询。
【期刊名称】《油气田地面工程》【年(卷),期】2011(030)006【总页数】3页(P63-65)【关键词】智能测试桩；阴极保护监测系统；长输管道；调试【作者】薛光;黄明军【作者单位】中国石化天然气川气东送管道分公司;中原油田油气储运管理处【正文语种】中文川气东送管道工程西起川东北普光首站，东至上海末站，途经四川、重庆、湖北、安徽、浙江、上海、江苏、江西五省二市。
管道主要包括1条干线、5条支线和1条专线，全长约2 306 km；全线设工艺站场34座，阀室100座，其中阴极保护站共计21座。
管道全线采用SCADA系统进行自动监控及动态管理，调度控制中心设在武汉。
管道全线采用以强制电流保护为主、牺牲阳极保护为辅的联合保护方案，即管道总体采用强制电流保护的方法，个别特殊管段采用牺牲阳极保护为补充手段。
阴极保护系统构成主要包括：阴极保护站，特殊管段的保护，阴极保护测试及数据传输设施，阴极保护的电绝缘及电连续性跨接等，阴极保护站与站场合建。
管道沿线设置阴极保护检测装置，主要包括：电位、电流测试桩、智能测试桩、电位采集器。
调控中心设置阴极保护工作站和监测系统服务器。
监测系统是以地理信息系统（GIS）为基础平台，以公共无线数据通讯方式（GPRS）和有线远程通讯方式为数据传输手段，配合辅助决策分析功能，实现对管道等被保护体保护状况的在线检测，同时可通过远程控制方式随时监视并调整恒电位仪的工作状态，确保阴极保护系统处于最佳工作状态。
智能远传测试桩在高压燃气管道监测分析中的应用
建 没 越 来越快 ，平均每两年就会有一 条新线投 入使
流 ＿卜扰会引起管道 的严重腐 蚀 ．帱Ｌ虫的速率 ＿Ｉ『
刚 救至２０１７年１ Ｉ川，正式投运的有 ｌ、２、３、４、６ Ｅ ，３‘线 ， 达到 一然腐 蚀的几 ｔ共 几百倍 。限 法｛ 第第 ·定
共 ‘５条线路 随之 ｌ 来的足地铁运行 中带来的 流杂 律 ＝ ，，，钢管 电化 “ｊ 圾 １．０３％／（Ａｔ１）， ｌ Ａ的
交通会继续 向远城 Ｉ 外 延 ，如 １所示 ，届 时轨 道交 ３ 测试情 ？兕分析
迎 埘武汉市燃气僻 网的影响会进一步加剧 。
仵２０ｌ４年６月 ｝｝１ 的 《防腐层愉测报 ＊ 》【ｌｌ１．代
２ 杂 敞电流的 危害性
们选取 ｒ高压沿线１￣９２３处检测点进仃测试 ，并对结
进行 了分析ｌ】Ｉ。由于测试点经 常受到 Ｉ 扰 ，Ｒ－九法做
杂散 电流按 ｌ：扰源来源可 以分为交流杂散电流 ， 到 同步通断 ，难 以消除土壤ＩＲ降 ， 人ｌｌ 测试过 ·ｌｔ
直流杂散 电流以 ＾乏地磁感应电流。本文中涉及的 ｆ＝扰 总会仔住一定 偏差 。丁是我公 司于２０１４／，Ｆ初进行 远
源 为高 变 电站 、地铁站 、有轨电车站等场所 ，敞主 传测 试桩 试点 ，远传桩增 加 Ｊ 埋设 箭道附近 的卡Ｊ乏化
规格 为 ７ｌ ｌ Ｘ ｌｌｌｌ｜ｌ１］，１，２９０钢制管道 ，采片Ｊ３ＰＥ防腐 误判 ．．另外在交流杂敞 电流十扰 的瞬 ｎｆＪ，会产 ，卜较强
涂』 ，外＿ 』Ｊｎ强肃４ Ｉ 保护
的电位信 号，【可能造成防府层剥 离
２０ｌ２年底 ，地铁２号线正式投运 ，武汉轨道 交通 ２＿２ 直流杂散电流 的危害
（（ ／Ｔ ５０６９８—２０１１）》规定 ，交流 ｌ：扰电』ｌｉ低 丁４Ｖ， 极保 护技 术 范 （ＧＢ／ Ｉ、２１４４８—２００８）》规定 ，保护 ，ｉｘ

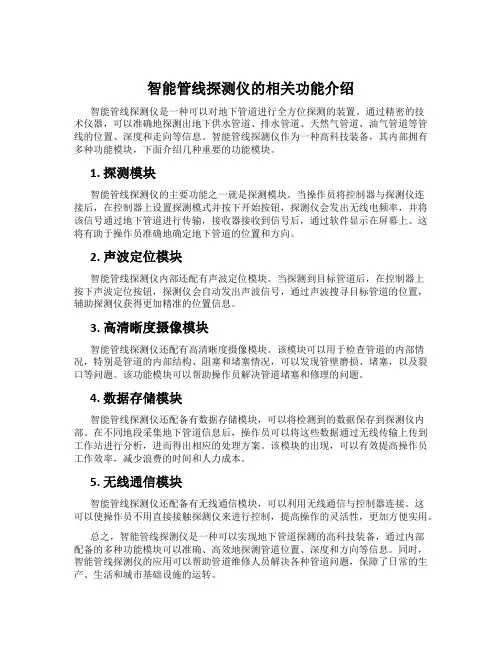

智能管线探测仪的相关功能介绍
智能管线探测仪的相关功能介绍智能管线探测仪是一种可以对地下管道进行全方位探测的装置。
通过精密的技术仪器，可以准确地探测出地下供水管道、排水管道、天然气管道、油气管道等管线的位置、深度和走向等信息。
智能管线探测仪作为一种高科技装备，其内部拥有多种功能模块，下面介绍几种重要的功能模块。
1. 探测模块智能管线探测仪的主要功能之一就是探测模块。
当操作员将控制器与探测仪连接后，在控制器上设置探测模式并按下开始按钮，探测仪会发出无线电频率，并将该信号通过地下管道进行传输，接收器接收到信号后，通过软件显示在屏幕上。
这将有助于操作员准确地确定地下管道的位置和方向。
2. 声波定位模块智能管线探测仪内部还配有声波定位模块。
当探测到目标管道后，在控制器上按下声波定位按钮，探测仪会自动发出声波信号，通过声波搜寻目标管道的位置，辅助探测仪获得更加精准的位置信息。
3. 高清晰度摄像模块智能管线探测仪还配有高清晰度摄像模块。
该模块可以用于检查管道的内部情况，特别是管道的内部结构、阻塞和堵塞情况，可以发现管壁磨损、堵塞，以及裂口等问题。
该功能模块可以帮助操作员解决管道堵塞和修理的问题。
4. 数据存储模块智能管线探测仪还配备有数据存储模块，可以将检测到的数据保存到探测仪内部。
在不同地段采集地下管道信息后，操作员可以将这些数据通过无线传输上传到工作站进行分析，进而得出相应的处理方案。
该模块的出现，可以有效提高操作员工作效率，减少浪费的时间和人力成本。
5. 无线通信模块智能管线探测仪还配备有无线通信模块，可以利用无线通信与控制器连接。
这可以使操作员不用直接接触探测仪来进行控制，提高操作的灵活性，更加方便实用。
总之，智能管线探测仪是一种可以实现地下管道探测的高科技装备，通过内部配备的多种功能模块可以准确、高效地探测管道位置、深度和方向等信息。
同时，智能管线探测仪的应用可以帮助管道维修人员解决各种管道问题，保障了日常的生产、生活和城市基础设施的运转。
测桩方法和检测目的
测桩方法和检测目的
测桩方法是用来评估地基承载能力和地基土层特性的一种技术。
测桩方法通常包括静载试验和动载试验两种主要类型。
静载试验是通过在桩顶施加静载来测定桩的承载能力。
通常在
施加不同的载荷水平下测量桩的沉降变化，从而推导出桩的受力性能。
这种方法适用于各种类型的桩，包括钻孔灌注桩、钢管桩和混
凝土桩等。
动载试验则是通过在桩顶施加冲击或振动荷载来评估桩的动力
特性。
这种方法可以用来确定桩的共振频率和阻尼特性，从而推断
桩的质量和土层的动力特性。
动载试验通常适用于桩基础的设计和
施工质量的评估。
测桩的主要检测目的包括：
1. 评估地基承载能力，测桩方法可以用来确定桩的承载能力，
为建筑物或其他结构物的设计提供必要的地基参数。
2. 确定地基土层特性，通过测桩方法可以了解地基土层的力学
性质，包括土层的抗压强度、变形特性和水平扩散性能等。
3. 桩基础设计和施工质量评估，测桩方法可以用来指导桩基础的设计和施工，并对桩基础的质量进行评估和监控。
4. 地基改良效果评估，对于进行地基改良的工程项目，测桩方法可以用来评估改良效果，指导后续的施工和监测工作。
总之，测桩方法是一种重要的地基技术，通过评估地基承载能力和土层特性，为工程项目的设计、施工和监测提供了重要的依据和参考。
智能测试桩的介绍
智能测试桩的介绍智能测试桩是随着智能化时代的发展而出现的一种新型测试设备。
它能够自主诊断故障，进行自我修复，提高了运行效率，降低了维护成本。
本文将对智能测试桩进行详细介绍。
智能测试桩的定义智能测试桩是一种基于传感器和计算机技术的设备，能够实现自主诊断故障并进行自我修复。
它通过收集和分析测试数据，找出问题源头，并自动化处理，降低了人工干预的成本。
智能测试桩的工作原理智能测试桩通过集成传感器的方式，可以对被测系统进行实时监测。
当被测系统出现故障时，智能测试桩会收集故障信息，并通过分析处理，找出问题源头。
然后，它会自动化的进行修复措施，并根据修复结果实施再次测试。
如果测试结果符合预期，则该问题就已被解决。
在工作原理上，智能测试桩包含以下几个关键步骤：•采集数据•分析数据•发现问题•进行自动修复•再次测试这一流程由智能测试桩自主实现，大大提升了运行效率和维护效率。
智能测试桩的优势智能测试桩的智能化程度非常高，它具有下列优势：1.自主诊断智能测试桩能够自主进行故障检测，降低了人工的诊断成本和时间成本。
2.自我修复智能测试桩能够快速自动完成故障修复，大大降低了维护成本。
3.提高运行效率智能测试桩对被测系统进行实时监测，能够提高系统的稳定性和运行效率。
4.降低维护成本由于智能测试桩的自主性，在运行中减少了人工干预的成本。
5.节约时间智能测试桩可以提高在测试过程中的自动化和准确性，大大节约了测试时间。
智能测试桩的应用领域智能测试桩在很多领域都有广泛的应用，其中包括自动化测试、智能家居、机器视觉、智能交通、医疗健康等。
1.自动化测试智能测试桩能够快速自动化完成测试和修复，大大提升了自动化测试的效率和准确性。
2.智能家居智能测试桩可以用于室内环境检测，实现智能家居中家庭安全、环境保护和节能减排等功能。
3.机器视觉智能测试桩可以用于工业机器人视觉检测，提高了工业机械的稳定性和运行效率。
4.智能交通智能测试桩可以用于道路和车辆的安全检测和监测，例如不文明行车和超速行驶等。
智能测试桩在实际应用中的作用
长输管道的数据采集一直以来都是难题，长输管道的输送距离太长管理太过繁琐，管理管道的人多但是管道太长分到每个地方的人就少之又少，这个时候智能化的设备便排上了用场，智能化的设备大量的减少人力物力的使用，也大大的提高了工作的效率，不用经常去每个测试桩面前去检测数据，只需要安装的时候测试一下智能测试桩采集到的数据准不准确，没有问题就可使用了。
我公司自主研发的阴保智能测试桩系统包含自动采集功能，采集自然电位、断电电位、阴极保护电位、还可以进行交直流干扰监测，当采集测点发生有交流干扰时采集仪会采集交流感应电压、交流感应电流，及时捕捉动态干扰信号；线路上多台采集设备同步采集通断电电位，有利于判断干扰范围、强度、流入流出位置，确定高风险区并指导后期排流设计等工作。
将智能采集系统得到的海量数据与日常管道运营管理的难点、热点问题相结合，深化数据分析和应用，相互结合才能发挥最大的使用性，阴极保护测试装采集数据加上人为检测才可以时管道的防腐达到最完美的效果。
阴极保护智能测试桩在实际的应用中起到了重大的作用，代替了人工检测的诸多的不便利，使阴极保护维护更加完善。
阴极保护问题能够及时的处理就会减缓和消除管道的腐蚀，管道的使用寿命就得到极大的延长，天然气和油的泄露的风险也会降低。
长输管道智能测试桩的研制
长输管道智能测试桩的研制【摘要】本文阐述长输管道智能测试桩的结构原理，论述了模型识别技术及信号自动分段技技术。
长输管道智能测试桩能够实现对管道阴极保护电位、管道内压力，管道振动等参数进行采集报警，并上传至工作站，从而实现对长输管道的现代化管理并实现对在管道上打孔孔盗油情况的监测报警。
【关键词】管道;测试桩;单片机一、研制开发的重要性和必要性我国的原油贮量丰厚，进口原由逐年增加。
目前，国内针对原油的运送方式主要采用管道加热输送工艺。
原油在管道输送中每间隔40-90Km就设一个分站来进行加热、加压。
在分站之间每公里安装一个测试桩，用于检测管道阴极保护电位，管道阴极保护电位的检测只能到现场检查，不具备连续测量及远传功能，而且功能较为单一。
不适应现代化管理的要求。
新研制的长输管道智能测试桩具备以下功能：1.检测管道内压力并将测量数据上传到工作站，提高管道泄漏的检测精度。
2.管道阴极保护电位的自动检测及远传，实现管道阴极保护电位的连续自动在线测量。
3.管道内异物的检测，当管道内有异物或清管球通过时自动检测，并将测量数据上传到工作站。
4.管线振动检测，当附近管道上有盗油分子盗油时管道会产生振动，智能测试桩检测到振动后，上传到工作站，工作站对数据进行处理并报警。
为实现长输管道的现代化管理，加强对盗油情况的监控，研制高可靠性、高精度的长输管道智能测试桩十分必要。
二、产品结构及关键技术1.结构原理长输管道智能测试桩主要有主机板、超声波探测器、振动传感器，电压检测电路、通讯模块、供电电源及测试桩外壳等部分组成。
长输管道智能测试桩原理框图如图1所示。
图1 “长输管道智能测试桩”原理框图①压力传感器件采用“CPS18陶瓷压力传感器”。
该传感器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器，陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
具有测量的高精度、高稳定性。
电气绝缘程度>2kV，输出信号强，长期稳定性好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试桩用途：
主要用于阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。
测试桩可用于管道电位、电流、绝缘性能的测试,也可用于覆盖层检漏及交直流干扰的测试
测试桩用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按照测试功能沿线布设。
通常测试桩每公里设置一支，电流测试桩通常5-8公里设置一支。
特殊地段可根据情况增加。
管道保护测试桩的特点：
管道保护测试桩阳极由电位较负的金属材料制成,当它与被保护的管道连接时,自身发生优先离解,从而抑制了管道的腐蚀,故称为牺牲阳极.牺牲阳极应有足够负的稳定电位,以保持足够大的驱动电压:同时有较大的理论发生电量,还要有高而稳定的电流效率。
从电流测试桩上测得的管道电流具有用于评价CP有效性的作用。
当管道的电流密度满足腐蚀控制需要是，管道会停止腐蚀，并生成一极化膜，这层膜的形成依靠电流密度。
如果膜不存在或破损，表明电流桩上的电流未能满足管道保护需要，这时可参考监测值来调整保护电位，增大保护电流，可以有效控制管道腐蚀。
测试桩的接线方法：
1、所有电缆通过测试桩钢管底部引到接线端子；
2、根据设计要求确认埋深，测试电缆数量及接线方式：
①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；
②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电极电缆接下部黑色接线端子。
3、将测试桩埋入地下后，用混凝土浇注，并确保与地面垂直、牢固可靠，并将测试桩门锁好。
4、测试时只需打开测试桩门，将万用表调至2V档量程，然后将万用表的两条线分别接相应接线端子，读取并记录数据即可。
关键词：智能测试桩,智能电位采集仪,GPRS测试桩,GPRS智能测试桩,GPRS单位采集器
后续关注河南汇龙合金材料有限公司不定时更新
技术部：刘珍。
