人教版八年级物理下册 力学作图专题(无答案)
一、 力的示意图
1、 请画出以下物体A 所受到的所有力的示意图。
2、在图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂L 1 (黑点表示“不倒翁”的重心)
3、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。
第2题图 第3题图
4、重20N 的小球正从斜面上加速滚下，在图中画出小球受到的重力的示意图。
5、一辆小车在光滑的水平面上作匀速直线运动，作出小车的受力示意图。
第4题图 第5题图
6、如图所示的水桶，是在一个最小外力作用下所处的状态。
作出它此时的受力示意图。
7、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
第6题图 第7题图
8、 一物体放在容器中，沉到水底，试作出该物体受力示意图（如下图）。
9、你玩过“竹蜻蜒”（图）的玩具吗？用手搓动它的杆部，它就能腾空而起.请画出它在空中旋转时竖直方向上的受力示意图.
10、如图所示，一根细绳把球挂在墙上、画出球的受力示意图。
第8题图 第9题图 第10题图
11、一铁块从图示位置下放至图中虚线位置的过程中试在右图中画出浮力随深度变化的大致的图象
12、传送带上有一个物体M，质量为2kg,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在上面右图中画出M受力情况的示意图
11题图第12题图
13、在下面图中，用50N的水平向右的力作用在质量为2kg的砖块A上时，砖块处于静止。
在图中画出砖块在竖直方向所受各力的示意图。
14
、如图所示，一小球悬浮于盛水杯中，在图中画出小球所受各力的示意图
第13题图第14题图
15、斜面上有一物体M，它受到的重力为60牛，它对斜面的压力为40牛，请在上面右图中画出这两个力的示意图。
16、在下面右图中,一个小球正在下沉，请用力的示意图画出木球所受到的各力。
17、下面图为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图
第15题图第16题图第17题图
18、在水平地面上有一辆小车，甲用6 N的力水平向右推车；乙用9 N的力向右上方与水平面成30角拉车，在上面的右图中作出这两个力的示意图。
第18题图第19题图第20题图
19、在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你在上面中间的图中画出汽车受力的示意图。
20、上面右图是正在足球场上滚动的足球，请画出足球受力的示意图。
二、杠杆力臂作图
1、如下图所示，用一根硬棒撬一个大石块，棒的上端A是动力作用点。
（1）在图中标出：当动力方向向上时，杠杆支点a；当动力方向向下时，杠杆支点b。
（2
M
2、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
3、铡刀铡草时的示意图如图所示.请作出作用在铡刀上的动力F1、阻力F2的力臂。
第2题图第3题图
4、如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。
5、如图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
第4题图第5题图
6、如图所示，杠杆BA在力F1、F2的作用下处于静止状态，l2是F2的力臂，在图中画出F1的力臂和力F2。
7、如图的杠杆平衡，货物A重为200N，在图中画出货物A重力的示意图及拉力F的力臂．
第6题图第7题图
8、要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
9、在上面右图中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图。
第8题图第9题图
10、如下面左图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
11、古代护城河上安装的吊桥可以看成一个杠杆，如图上面右图所示，请你在图中画出动力臂L1。
第10题图第11题图
12、作出图中杠杆示意图
13、作出定滑轮和动滑轮的杠杆示意图.
第12题图第13题图
三、滑轮组的装配图
1、一人站在地面上使用如图所示的滑轮组提升重物，请在图上画出最省力的绳子绕法．
2、利用图的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。
第1题图第2题图
3、按要求串绕滑轮组。
（起作用的绳子根数分别是2、3、
4、5）
4、车子陷在坑里，画出图中滑轮组拖车的最佳绕法。
人教版八年级物理下册：作图技巧及练习(无答案)
八年级物理下册作图技巧及练习班别姓名一、画力的示意图★作图方法：①确定受力物体→②在受力物体上找出作用点（一般是相互接触的地方）→③从力的作用点开始沿着力的方向画一条线段→④在线段的终点标上箭头表示力的方向→⑤在箭头附近标上力的符号和力的大小。
★强化练习：1、水平地面上放着一个物体，某人用与水平方向成30°角，大小为100 N的力拉物体，画出此拉力的图示。
2、画出作用点在B点，受到斜向左上方与水平方向成450角的拉力F拉=30N示意图。
3、某人用水平方向向右，大小为200 N的力推动小车，画出此推力的图示。
二、画常见力的示意图（1）重力★相关知识回顾：1、重力的受力物体是：地球表面上的一切物体（固体、液体、气体）。
2、重力的方向：竖直向下。
3、重力在物体上的作用点叫重心。
实心物体的重心在物体上，空心物体的重心不在物体上。
质地均匀外形规则物体的重心，在它的几何中心上。
如均匀细棒的重心在它的中点，球的重心在球心，方形薄木板的重心在两条对角线的交点。
★强化练习：画出以下物体（不包括斜面）的重力：（2）摩擦力★相关知识回顾：1、摩擦力的方向：摩擦力的方向与物体相对运动的方向相反。
2、摩擦力的作用点：在两个物体的相互接触面上。
★强化练习：。
一物体冲向粗糙的斜面，试画出受摩擦力示意物体在粗糙斜面上匀速下滑，试画出物体受摩擦力示意图（3）压力和支持力★相关知识回顾：1、压力（支持力）的方向：压力（支持力）的方向总是垂直于被压（支持）物体的表面并指向被压（支持）物体。
2、压力（支持力）的作用点：压力（支持力）的作用点在被压（支持）物体的相互接触面上。
★画压力（支持力）的示意图的方法：①确定哪一个物体是被压（支持）物体→②在被压（支持）物体的接触面上找出作用点→③从作用点开始画一条线段垂直于被压（支持）物体的表面并指向被压（支持）物体→④在线段的终点处标上箭头表示压力（支持）的方向→⑤在箭头附近标上压力（支持）的符号F 压（F 支）和大小。
人教版八年级物理下册 第七章 力--作图题专题(共22张PPT)
1．如图所示，一根细绳把质量为0.3Kg的球挂在墙
上，画出球所受重力的示意图和力的图示。 G= mg = 0.3kg×10N/kg= 3N
1N
G=3N
G=3N
一.单个力的示意图
1.请画出图中足球所受的重力的示意图 2．画出图2所示斜面上小球所受重力的示意图． 3．请画出飞机所受重力的示意图。
G
G
F拉=5N
F浮
G=5N
G
6.在图中画出小球受力的示意图．
7.在右图上画出该出租车匀速行驶过程中所受 力的示意图。Fra bibliotekF拉 f
FN
G
N
F牵引 G
8．如图所示，用力的示意图请画出静止在斜面上 的物体所受到的力。
9．如图所示，一小木块从斜面上滑下，在粗糙的 水平面上滑动一段距离后便停下来。请你画出木 块在水平面上滑动时的受力示意图。
F1
F
O
5、在图9中，画出使轻质杠杆保持平衡的最 小的力F的示意图（要求保留徽图痕迹）。
6.工地上建筑工人常用如图所示的小车运送重 物，为了省力，应将重物放在A处还是B处， 请在所选择的A或B处画出重物的重力示意图 及其对支点O的力臂。
AB
OL G
7. 请用笔画线代替绳子在图所示的 滑轮组上画出最省力的绕线方式。
典型例题归类
三、滑轮组的装配：（1）根据题意计算绳子段数
如图所示，某工人在地 面用滑轮组将重1500N 的物体运到三楼，动滑 轮总重为50N，如果所 选用的绳子单股承受的 最大拉力为400N，请你 画出合理的绳子绕法．
•
9、有时候读书是一种巧妙地避开思考 的方法 。2021/8/42021/8/4Wednesday, August 04, 2021
八年级下册力学作图小专题
5月22日力学作图专题力的大小力的方向力的作用点四、力的示意图一条带箭头的线段表示物体的受力情况用线段的长短表示用箭头表示用一个点表示摩擦力的方向的判定：1.静：与物体的相对运动趋势方向相反（假定接触面光滑来判定），滑动：与物体的相对运动方向相反 2.根据物体的运动状态和受力平衡分析力的示意图注意事项2.明确画几个力3.先画重力，再画弹力，最后画摩擦力(来判断力的有无及大小)1.明确受力物体Gf F 沿斜面向上！物体静止于一斜面上，画出该物体所受所有力的示意图。
物体A 放在斜面上静止状态，在图中画出A 所受重力G 和对斜面的压力F 的示意图。
A1. 如图所示,重0.1N的橡皮用细线拴住做圆周运动,请画出橡皮所受重力示意图。
G = 0.1 N2. 画出足球在空中飞行时的受力示意图。
（不考虑空气阻力）G3. 如图所示,请在图中画出甲所受到的重力示意图。
G4. 如图所示,用垂直于竖直墙壁的力F将物体紧压在墙面上,物体处于静止状态,请画出物体在竖直方向上受到的力的示意图。
fG5. 如图,水平地面有一快速运动的物体,当它遇到一表面粗糙的斜坡时,由于惯性,它将继续沿斜坡滑行一段,请在图中画出该物体在斜面向上滑行时受到的重力和摩擦力的示意图。
fG6. 在下图中画出关闭发动机后沿光滑斜面下滑的汽车所受各力的示意图。
F支G7.如图,汽车沿平直公路向前行驶,但不知是“加速、匀速、减速”中的哪种状态。
车顶A处滴落的水滴最终落在靠前的B处。
车厢地板上的木箱C始终相对车厢静止。
画出木箱C的受力示意图。
F支fG8. 如图所示,A物体放置在B物体上, A物体随着B物体在两个外力F的作用下,由静止开始运动。
请画出A物体所受摩擦力f的示意图。
Ff9. 如图所示货物随传送带一起匀速斜向上运动，除图中已画出的力外，货物还受到一个摩擦力f的作用，画出这个力的示意图。
V相对运动方向？G如图所示,车厢内悬挂一小球与小车一起匀速向右运动(小球与车厢前壁无挤压),请你在图中画出小车突然刹车时小球受力的示意图。
人教版八年级下册物理作图题试卷专题练习(解析版)
人教版八年级下册物理作图题试卷专题练习（解析版）1．在如图中画出足球对斜面的压力的示意图。
答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示2．小蛮用绳子拉木箱，请画出木箱的受力示意图。
答案：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下解析：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。
答案：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物解析：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：4．如图所示，重为3牛的小球悬浮在盛水的杯中。
请用力的图示法画出小球所受浮力F。
答案：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。
解析：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。
5．如图所示，静止在斜面上的物体A对斜面的压力为3牛，请用力的图示法画出该物体对斜面的压力F。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

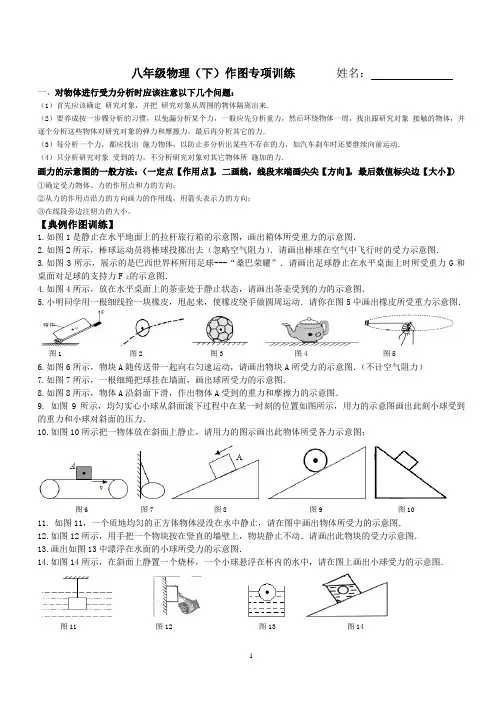

新人教版八年级物理(下)作图专项训练及方法
八年级物理（下）作图专项训练姓名：一、对物体进行受力分析时应该注意以下几个问题：（1）首先应该确定研究对象，并把研究对象从周围的物体隔离出来．（2）要养成按一步骤分析的习惯，以免漏分析某个力，一般应先分析重力，然后环绕物体一周，找出跟研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后再分析其它的力．（3）每分析一个力，都应找出施力物体，以防止多分析出某些不存在的力，如汽车刹车时还要继续向前运动．（4）只分析研究对象受到的力，不分析研究对象对其它物体所施加的力．画力的示意图的一般方法：（一定点【作用点】，二画线，线段末端画尖尖【方向】，最后数值标尖边【大小】）①确定受力物体、力的作用点和力的方向；②从力的作用点沿力的方向画力的作用线，用箭头表示力的方向；③在线段旁边注明力的大小。
【典例作图训练】1.如图1是静止在水平地面上的拉杆旅行箱的示意图，画出箱体所受重力的示意图．2.如图2所示，棒球运动员将棒球投掷出去（忽略空气阻力）．请画出棒球在空气中飞行时的受力示意图．3.如图3所示，展示的是巴西世界杯所用足球---“桑巴荣耀”．请画出足球静止在水平桌面上时所受重力G和桌面对足球的支持力F支的示意图．4.如图4所示，放在水平桌面上的茶壶处于静止状态，请画出茶壶受到的力的示意图．5.小明同学用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动．请你在图5中画出橡皮所受重力示意图．图1 图2 图3 图4 图56.如图6所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．（不计空气阻力）7.如图7所示，一根细绳把球挂在墙面，画出球所受力的示意图．8.如图8所示，物体A沿斜面下滑，作出物体A受到的重力和摩擦力的示意图．9. 如图9所示，均匀实心小球从斜面滚下过程中在某一时刻的位置如图所示，用力的示意图画出此刻小球受到的重力和小球对斜面的压力．10.如图10所示把一物体放在斜面上静止，请用力的图示画出此物体所受各力示意图；图6 图7 图8 图9 图1011.如图11，一个质地均匀的正方体物体浸没在水中静止，请在图中画出物体所受力的示意图．12.如图12所示，用手把一个物块按在竖直的墙壁上，物块静止不动．请画出此物块的受力示意图．13.画出如图13中漂浮在水面的小球所受力的示意图．14.如图14所示，在斜面上静置一个烧杯，一个小球悬浮在杯内的水中，请在图上画出小球受力的示意图．图11 图12 图13 图14二、杠杆力臂的画法方法步骤1.找点：找到杠杆的支点o（就是杠杆绕其转动的点）。
人教版八年级物理力学作图专题训练
人教版八年级物理力学作图专题训练1. (2022徐州市中考物理模拟试卷)(2分)放风筝是我国的一项民俗。
如图为小亮放风筝时的情景，请画出风筝所受重力及风筝线对手中线轴拉力的示意图。
(O点为风筝的重心)2. 作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
3. 静止在水平桌面上的排球受到哪几个力的作用？施力物体分别是谁？请在图中画出排球受力的示意图。
4. 如图所示用绳拴着一物体在水平面内，沿箭头方向做圆周运动，画出物体所受力的示意图(不考虑空气阻力)。
5. 如图所示，一悬挂在空中的小球正在左右摆动，请画出其在A处所受力的示意图(不计空气阻力)。
6. 如图所示，在水平桌面上用手指压铅笔尖，请画出铅笔尖对手指弹力的示意图．7. 作出下列各力的示意图．(1)如图甲所示，小车A受到与水平面成45°角的斜向右上方、大小是25N的拉力，作用点在C点．(2)用细绳系住小球B挂在墙上，如图乙所示，球受到绳子的拉力是20N.试画出绳子对小球的拉力．8. 如图所示，质量为30kg的小明沿滑道下滑，所受滑道对他的弹力大小为250N，请画出小明受到的重力和弹力的示意图.(g取10N/kg)9. 如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图。
10. 如图甲，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图乙虚线所示。
在图乙中画出小丽的受力示意图。
(图中“⋅”表示小丽)11. 如图所示，一物块沿固定的光滑斜面下滑请画出物块的受力示意图。
12. 如图所示，竖直墙壁上用细线悬挂重20N的球，请画出球所受的拉力和支持力的示意图。
13. (1)如图甲，一个重2N的木块静止在斜面上，请作出木块对斜面的压力F及木块所受静摩擦力f的示意图。
(2)如图乙所示，车正在减速前进，A是悬挂在车厢内的物体，悬挂A的细线没有画出。
请画出悬挂A物体的细线，并画出物体A的受力示意图。
人教版初中物理八年级下学期 杠杆滑轮作图题 专题附详细解析学生版
人教版初中物理八年级下学期杠杆滑轮作图题专题一、作图题（共19题；共100分）1.如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。
2.如图所示。
⑴画出拉力F1的力臂l1；⑵画出重物G对杠杆的拉力F2的示意图，并画出F2的力臂l2。
3.请用直尺和铅笔画出如图所示杠杆的动力臂和阻力臂。
4.如图，画出使杠杆ABC平衡时的阻力F2和最小动力F1的示意图。
5.如图是抽水机手柄示意图，画出F1和F2的力臂。
6.如图是生活中羊角锤拔钉子的情景，请画出工人拔钉子时所施加动力的动力臂和羊角锤受到的阻力示意图。
7.如图所示，杠杆在力的作用下处于水平平衡状态，L1为动力F1的力臂。
请在图中作出阻力臂L2及动力F1的示意图。
8.按照题目要求作图如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出动力臂L1及阻力F2的示意图。
9.在图中画出物体的重力和使杠杆在图示位置平衡的最小力10.如图所示，杠杆中O为支点，请画出：①F1的力臂；②F2的力臂。
11.如图所示，某人站在A处用一根绳子和滑轮组拉小车，请画出最省力的绕线。
12.用滑轮组提升重1000N的物体，绳子能够承受的最大拉力为600N，在图中画出滑轮组绳子的绕法。
13.如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B．已知人拉绳移动的距离为9m时，物体B上升了3m。
画出滑轮组的绕线。
14.如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．15.按题目要求作图：（1）如图1示弯曲杠杆，O是支点，在B处挂一重物G，在A点施加一作用力，使杠杆平衡，画出这个最小的力，并画出该力的力臂．（2）要把一球滚上台阶，请画出图2作用在球上的最小力和其力臂．16.如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
17.如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．18.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。
