设备故障诊断
设备故障诊断及解决方案
设备故障诊断及解决方案一、引言设备故障是在日常工作和生产中常见的问题，它们对生产效率和工作质量产生了负面影响。
因此，正确诊断设备故障，并采取适当的解决方案，对于提高生产效率和减少损失非常重要。
本文将介绍设备故障的常见类型、诊断方法和解决方案。
二、设备故障类型及其诊断方法1. 电气故障电气故障通常涉及电流异常、线路断开或短路等问题。
对于电气故障的诊断和解决方案，可以采取以下步骤：（1）检查电源和电线连接是否正常；（2）使用万用表测量电压和电流；（3）检查电气元件，如开关、保险丝和继电器等。
2. 机械故障机械故障涉及设备的机械部件，如轴承、传动系统等。
机械故障的诊断和解决方案可以按照以下步骤进行：（1）观察设备运行过程中是否出现异常声音或振动；（2）检查机械部件的润滑情况；（3）检查传动系统，如皮带、链条等。
3. 控制系统故障控制系统故障涉及设备的自动化控制系统，如传感器、执行器等。
对于控制系统故障的诊断和解决方案，可以采取以下步骤：（1）检查传感器的连接和状态；（2）检查执行器的状态和控制信号；（3）通过软件对控制系统进行故障诊断。
4. 压力故障压力故障通常涉及设备的压力传感器、液压系统等。
对于压力故障的诊断和解决方案，可以按照以下步骤进行：（1）检查压力传感器的状态和信号输出；（2）检查液压系统的液位和泄漏情况；（3）检查液压阀门的状态和控制信号。
三、设备故障的解决方案1. 修理故障设备当设备故障能够诊断出具体原因时，可以采取修理的方式解决故障。
修理可能涉及更换损坏的部件、修复电路连接等操作。
在进行修理时，应确保设备处于停机状态，并由专业维修人员进行操作。
2. 替换故障部件如果故障是由某个部件引起的，而该部件无法进行修理，最好的解决方案就是替换故障部件。
在替换部件时，应选择与原部件相匹配的型号和规格，并确保在更换过程中保持设备的安全性。
3. 优化设备维护计划为了减少设备故障发生的可能性，可以制定和优化设备的维护计划。
设备故障诊断
设备故障诊断设备故障诊断是一种给设备“看病”的技术，是了解和掌握设备在使用过程中的状态，确定其整体或局部是正常或异常，早期发现故障及其原因并能预报故障发展趋势的技术。
随着科学技术与生产的发展，设备工作强度不断增大，生产效率、自动化程度越来越高，同时设备更加复杂、各部分的关联愈中密切，从而往往某处微小故障就爆发链锁反应，导致整个设备乃至与设备有关的环境遭受灾难性的毁坏，这不仅会造成巨大的经济损失，而且会危及人身安全，后果极为严重。
因此，设备诊断技术日益发挥重要作用，它可使设备无故障、工作可靠，发挥最大效益；保证设备在将有故障或已有故障时，能及时诊断出来，正确地加以维修，以减少维修时间，提高维修质量，节约维修费用。
1.设备故障诊断内容设备故障诊断一般监、测监控系统的区别主要在于系统的软件方面，它不仅能监测设备运行的参数而且能根据监测进行评价，分析设备的故障类型与原因。
它是将监测、控制、评价融为一体的系统。
安的软件主要功能是：1信号采集和处理软件，采集合适的信号样本，对其进行各种分析处理，提取和凝聚故障特征信息，提高诊断的灵敏度和可靠度。
2故障诊断和状态评价软件，对信号分析处理结果进行比较、判断，依据一定的判别规则得出诊断结论。
或是由系统自动地诊断出状态的水平和各种故障存在的倾向性及严重性；或是帮助工程技术人员结合其他条件全面作出判断决策。
对于设备的诊断，一是防患于未然，早期诊断；二是诊断故障，采取措施。
其主要内容包括：（1）正确选择与测取设备有关状态的特征信号所测取的信号应该包含设备有关状态的信息，例如，诊断起桁架有无裂纹不能靠测取桁架各点温度信号中不包含裂纹有无的信息。
而测取桁架的振动信号则可达到目的，因为振动信号中包含了结构有无裂纹的信息，这种信号即称为特征信号。
（2）正确地从特征信号中提取设备有关状态的有用信息（征兆）从特征信号直接判明故障的有无，一般是比较难的。
例如，从结构的振动信号一般以直接判明结构有无裂纹，还需根据振动理论、信号分析理论、控制理论等提供的理论与方法，加上试验，对特征信号加以处理，持取有用的信息（称为征兆），才有可能判明设备的有关状态。
设备故障诊断内容
设备故障诊断内容设备故障诊断是指通过一系列的步骤和方法，对发生故障设备进行分析和判断，找出故障原因，并根据分析结果进行修复和维护的过程。
设备故障诊断是维修过程中非常重要的一环，它直接关系到维修的效率和质量。
设备故障诊断通常包括以下几个步骤：1. 收集故障信息2. 分析故障现象3. 确定可能的故障原因4. 进一步验证和确认故障原因5. 制定修复方案6. 执行修复方案7. 验证修复效果8. 编写故障报告下面将详细介绍每个步骤的内容。
1. 收集故障信息在进行设备故障诊断之前，需要首先收集相关的故障信息。
这些信息可以包括故障现象的描述、故障出现的频率和时间、故障引起的影响等。
收集故障信息的目的是为了进一步分析和研究故障原因，并为后续的故障诊断提供依据。
2. 分析故障现象在收集了足够的故障信息之后，需要对故障现象进行分析。
分析故障现象的目的是通过比对实际现象与设备正常工作状态之间的差异，进一步确定故障出现的具体位置和可能的原因。
这个步骤需要仔细观察和检查设备的各个部位，并记录下可能存在问题的地方。
3. 确定可能的故障原因在分析故障现象的基础上，可以初步确定故障的可能原因。
可能的故障原因可以根据故障现象的特点和设备的工作原理来推断。
这个过程需要运用专业的知识和经验，并参考设备的相关文档和资料。
4. 进一步验证和确认故障原因在确定了可能的故障原因之后，需要进行进一步的验证和确认。
可以通过排除法来验证不同的故障原因，并通过实际的测试和观察来确认故障是否存在。
这个过程可能需要使用特殊的测试设备和工具，并进行一系列的操作和调整。
5. 制定修复方案在确认了故障原因之后，需要制定相应的修复方案。
修复方案应该明确具体的步骤和操作，并考虑到修复的可行性和安全性。
在制定修复方案时，还需要考虑到设备的可维修性和经济性，以便选择最合适的修复方法。
6. 执行修复方案在制定了修复方案之后，可以进行实际的修复操作。
修复操作需要按照制定的步骤进行，并注意操作的细节和安全措施。
设备故障诊断的操作规程
设备故障诊断的操作规程一、引言设备故障对于各类生产和运营单位来说都是一项严重的挑战。
为了提高故障处理的效率和准确性，制定一套科学合理的设备故障诊断的操作规程至关重要。
本文将介绍设备故障诊断的操作规程，以帮助各单位能够迅速、准确地诊断故障，及时采取措施恢复正常生产。
二、准备工作1. 检查设备维护记录在进行设备故障诊断之前，首先要仔细检查设备的维护记录。
查看设备的保养、维修、更换零部件等情况，了解设备的历史维护情况。
2. 确认故障现象与设备操作人员进行沟通，了解故障的发生时间、具体现象，及时记录故障的相关信息，方便后续的诊断和处理。
三、故障诊断步骤1. 外观检查对设备进行外观检查，观察是否存在损坏、变形、松动等现象。
特别注意检查控制面板、开关、按钮以及连接线路等部分。
2. 状态检查检查设备的运行状态，包括电源是否正常、指示灯的状态、设备是否发出异常声音等。
同时关注设备是否输出预期的信号或产品。
3. 测试仪器使用使用合适的测试仪器对设备进行检测。
按照设备的使用说明书或相关标准操作，检测设备的各个关键参数，记录测试结果。
4. 数据分析根据测试仪器的数据和设备工作情况，分析可能存在的故障原因。
比对测试结果与正常工作状态的差异，寻找异常所在。
5. 排除故障点根据数据分析的结果，确定可能的故障点。
通过逐个排除故障点，验证故障的来源。
可以使用替换法、剔除法或者逐步排查法等方式。
6. 故障修复在确认故障点后，针对具体的故障原因进行修复。
可以根据设备说明书或相关技术规范，采取正确的修复措施。
7. 故障预防在修复故障后，对设备进行全面的检查和测试，确保设备完全恢复正常工作。
同时，根据故障的原因和修复措施，总结经验，提出改进设备维护和管理的建议，以预防类似故障再次发生。
四、技巧和注意事项1. 多角度观察：在故障诊断过程中，要从不同的角度多方位地观察设备，以更全面地了解设备的运行状态和故障现象。
2. 打破固定思维：遇到故障时，不要过于局限于已经掌握的知识和经验，要保持开放的心态，寻找可能的解决方案。
设备故障诊断
设备故障诊断
对于设备故障诊断，可以按照以下步骤进行：
1. 观察和收集信息：首先需要观察设备故障的现象和表现，并且收集相关的信息，例如设备的历史记录、使用情况、
维护记录等。
2. 分析现象和问题：根据观察到的现象和收集到的信息，
分析设备故障的可能原因，可以先进行一些简单的排查，
例如检查设备的电源是否接通、检查连接线是否松动等。
3. 测试和验证：根据可能的原因，进行一系列测试和验证，以确定故障的具体原因。
这可能包括使用测试仪器、测量
设备的电压、电流、温度等数据，以及进行其他适当的测试。
4. 确定故障原因：根据测试和验证的结果，确定设备故障
的具体原因。
可能的原因包括电路故障、机械故障、软件
故障等。
5. 解决故障：根据故障的具体原因，采取相应的措施来解
决故障。
这可能涉及更换损坏的零件、修复电路、重装软
件等。
6. 预防措施：在解决故障后，需要采取一些预防措施，以
防止类似的故障再次发生。
这可能包括定期检查设备、维
护设备、进行培训和指导等。
需要注意的是，设备故障诊断需要具备相关的知识和技能，如果遇到复杂的故障或者不确定如何处理时，建议寻求专
业人士的帮助。
设备故障诊断 标准

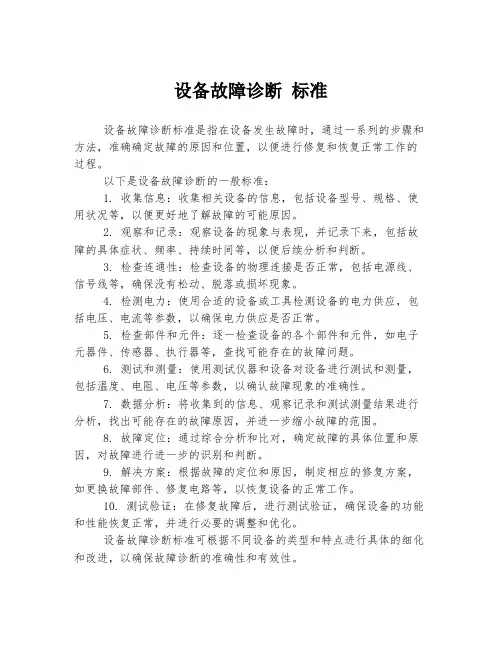

设备故障诊断标准
设备故障诊断标准是指在设备发生故障时，通过一系列的步骤和方法，准确确定故障的原因和位置，以便进行修复和恢复正常工作的过程。
以下是设备故障诊断的一般标准：
1. 收集信息：收集相关设备的信息，包括设备型号、规格、使用状况等，以便更好地了解故障的可能原因。
2. 观察和记录：观察设备的现象与表现，并记录下来，包括故障的具体症状、频率、持续时间等，以便后续分析和判断。
3. 检查连通性：检查设备的物理连接是否正常，包括电源线、信号线等，确保没有松动、脱落或损坏现象。
4. 检测电力：使用合适的设备或工具检测设备的电力供应，包括电压、电流等参数，以确保电力供应是否正常。
5. 检查部件和元件：逐一检查设备的各个部件和元件，如电子元器件、传感器、执行器等，查找可能存在的故障问题。
6. 测试和测量：使用测试仪器和设备对设备进行测试和测量，包括温度、电阻、电压等参数，以确认故障现象的准确性。
7. 数据分析：将收集到的信息、观察记录和测试测量结果进行分析，找出可能存在的故障原因，并进一步缩小故障的范围。
8. 故障定位：通过综合分析和比对，确定故障的具体位置和原因，对故障进行进一步的识别和判断。
9. 解决方案：根据故障的定位和原因，制定相应的修复方案，如更换故障部件、修复电路等，以恢复设备的正常工作。
10. 测试验证：在修复故障后，进行测试验证，确保设备的功能和性能恢复正常，并进行必要的调整和优化。
设备故障诊断标准可根据不同设备的类型和特点进行具体的细化和改进，以确保故障诊断的准确性和有效性。
设备故障诊断方法
设备故障诊断方法1. 观察法观察法是最基本的设备故障诊断方法之一。
通过仔细观察设备工作过程中出现的异常现象和表现，可以初步判断设备故障可能的原因。
例如，设备的异常噪音、烟雾、发热等现象可能表明设备存在某种故障。
2. 测试法测试法是一种更具针对性的设备故障诊断方法。
通过使用各种测试工具和仪器，对设备的各个方面进行测试，可以进一步确定设备故障所在。
例如，使用万用表测试电路是否通畅，使用红外热像仪检测设备是否出现过热等。
3. 比较法比较法是一种将正常设备与故障设备进行对比的诊断方法。
通过对比正常设备和故障设备的工作特点和性能，可以找出故障设备与正常设备的差异，并进一步确定故障原因。
例如，对比正常设备和故障设备的输出电压、传送速度等参数，可以快速定位故障。
4. 分析法分析法是一种较为综合的设备故障诊断方法。
通过对设备故障发生前后的工作情况进行分析，找出故障发生的关键环节。
例如，通过分析故障发生前设备的输入信号、工作环境、使用情况等，可以初步判断故障发生的原因。
5. 经验法经验法是一种基于维修人员的经验和知识进行故障诊断的方法。
通过积累丰富的实践经验和相关知识，维修人员可以根据故障的表现和特征快速判断出可能的故障原因，并进行修复。
这种方法在一些常见的故障案例中特别有效。
以上是一些常用的设备故障诊断方法。
通过综合运用这些方法，我们可以快速、准确地定位设备故障，并采取相应的维修措施。
在实际操作中，我们应根据具体设备和故障情况选择合适的诊断方法，以便更好地解决设备故障问题。
设备故障诊断
设备故障诊断作为现代社会不可或缺的重要设备，各种机械设备的运作稳定与否对生产效率、安全生产等方面都有着至关重要的影响。
然而随着科技的不断发展，设备硬件的复杂性和软件的庞大性呈现增长趋势，设备故障的诊断和维修变得更加复杂和困难。
本文将针对日常生产设备故障诊断问题进行探讨，探讨如何快速准确的找出故障原因并进行维护。
一、设备故障发现任何机器设备的故障都会在一定时间内逐渐形成，因此第一步便是选择故障检测的时间。
如果你想监视某一特定部件的故障条件，可以选择在该部件容易故障的时间检测。
例如，当工厂正在进行切割或负荷测试时检测，有助于确定是否存在过载或过热故障产生的风险。
其次，需要正确记录故障的标志和间隔。
记住标志和间隔，能帮助你随时追踪设备故障和预警。
最后，也必须了解措施的使用周期，这将有助于确定许多部件的故障，并减少寻找可能原因的时间。
二、设备故障的判断方法在确立故障现象后，应确认故障的部位。
通常，由于某部件的故障结果导致产品质量下降，故障原因可从减少产品质量的部件开始。
可以将故障原因分为以下类型：1.硬件故障：这是最普遍、最显而易见的故障类型，通常用于检查部件或机器本身有问题。
2.软件故障：如程序、固件、电机驱动器、检测设备和触发设备等部件。
这种故障类型往往需要通过现场操作进行故障诊断，重新加载或调整软件功能。
3.供电故障：这是设备故障的最常见原因之一。
虽然产品的部件本身没有故障，但如果部件没有得到足够的电力，则可能导致机器运转不稳定或无法正常工作。
三、设备故障的解决当故障原因明确后，下一步是执行正确的解决方案。
在许多情况下，保养可能是最简单、最有效的解决方案。
如果部件洁净，有规律地进行维护，就可能减少损坏机器的风险。
此外，一些简单的修理操作可能会解决问题。
例如，更换烧坏的保险丝或重新拧紧松动的螺钉。
最后，如果部件很大或者故障的原因比较复杂，需要专业的技术人员进行处理，以确保工作的质量。
综上所述，设备故障诊断需要具备一定的技术和实践能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 设备故障概述
2）按故障的性质分类
由于设备、仪器精度以及技术水平等条件的限制，铸造 、锻造、热处理、焊接等工艺过程产生各种工艺缺陷， 或其他加工过程中造成机件在结构和质量上的偏差。
第一节 设备故障概述
3. 使用不当 一台设备，在其整个生存周期内合理的运输
和保管条件、使用条件和使用方法、维护保 养和修理制度以及操作人员的技术水平等， 对实际故障率将产生很大影响。 这三项人为因素中，对故障率影响最大的人 为因素是使用不当。
表7-1表示了由于机械能、热能、化学能、其 他能量等环境因素引起的故障。
第一节 设备故障概述
表7-1 环境影响及引起的故障
环境因 素
机械能
主要影响
典型故障
产生振动、冲击、压力、 机械强度降低、功能受影响、磨损加剧、
加速度、机械应力等
过量变形、疲劳破坏、机件断裂
热能 化学能
产生热老化、氧化、软
化、熔化、粘性变化、固 化、脆化、热胀冷缩及热 应力等
分为自然故障和人为故障。 (1)自然故障：设备自身原因造成。 又分正常自然故障和异常自然故障。 正常自然故障 一般具有规律性，设备正常工作磨损、腐蚀引
起的故障，会对设备的自然寿命产生影响。 异常自然故障 因设计或制造不当造成设备中存在某些薄弱
环节而引发的故障，带有偶然性，有时又具有突发性。
第二节 设备故障诊断技术 及其实施过程
第二节 设备故障诊断技术 及其实施过程
（一） 状态监测
通过传感器，采集设备在运行中的各种信息，把它转变为 电信号或者其他信号，再把这个信号送到信号处理系统进 行处理。
信号处理系统主要就是把有用信号提取出来，而把无用信 号、干扰信号排除。
（二） 分析诊断
包括状态识别和诊断决策两个部分，状态识别就是把这些 参数或者图谱和参考的参量或者参考的图谱进行比较，来 识别设备是否存在故障，通过这样状态识别以后，就可以 做出诊断结果，即分析诊断。
第二节 设备故障诊断技术 及其实施过程
一、设备故障诊断的实施过程
测取设备在运行中或相对静止条件下的状态信息，通过对信 号的处理和分析，并结合设备的历史状况，定量识别设备及 其零部件的技术状态，并预知有关异常、故障和预测未来技 术状态，从而确定必要的对策。信号采集→特征提取→状态 识别→诊断决策
诊断技术划分为三个阶段：状态监测，分析诊断，治理预防 。
量 电离及磁化
材料的物理包括核能、电磁能及生物因素等。
第一节 设备故障概述
（二）人为因素
设备在设计、制造、使用和维修过程中，始终包含着人 为因素的作用，特别是早期故障的发生大部分可以归因 于人为因素。 1. 设计不良
受条件的限制或存在考虑不周、设计差错等。 2. 质量偏差
第一节 设备故障概述
(2)人为故障：操作使用不当或意外原因造成。 为避免这类故障发生，设计时应尽量采用避免
人为故障的结构，将人、机作为一个系统加以 考虑，以有效地诊断和控制故障。
第一节 设备故障概述
二、引起故障的外因
可归结为三方面，环境因素、人为因素和时间 因素。 （一）环境因素
所谓环境因素，就是力、能量、温度、湿度、 振动、污染物这些外界因素，使机件发生磨损 、变形、裂纹、腐蚀等各种形式的损伤。
常用的故障诊断方法应用。
设备劣化的渐变过程
劣化渐变过程如下：
第一节 设备故障概述
一、故障及其分类
（一）故障的概念： 故障就是设备因为某种原因丧失规定功能的现象。
1）设备包括元件、零件、部件、产品或者系统； 2）丧失规定功能，比破坏的含义要广泛得多。
第一节 设备故障概述
（二）故障的分类
1）按故障发生、发展的过程分类 (1)突发性故障 故障发生前没有明显的可察征兆，发生比较突然，有较大的
第七章 机械设备的故障诊断
第七章 机械设备的故障诊断
学习目标：通过本章学习，了解机械故障诊断 技术的方法及分类；熟悉诊断参数的选择、 判断标准的确定及信号采集的方法及原则； 掌握常用的故障诊断方法 。
学习重点： 1、诊断参数的选择和判断标准的确定 2、故障诊断的信号采集 3、油样分析法的步骤、原理及内容 学习难点：
原始的诊断技术
. 用手摸，以测定它的温度是否过高，振动是否
过大；用耳听，以判别运动部件是否有异声等等， 这种凭人们的感觉、听觉和人们的经验对机器设备 的健康进行诊断的方法，我们把它叫做传统的诊断 技术-或叫做原始的诊断技术。
现代的诊断技术
现代的诊断技术是指应用最新的现代化仪器设 备和电子计算机系统等当代的最新技术来检查和识 别机械设备及其零部件的实时技术状态，诊断它是 否健康的技术。现在我们所说的诊断技术就是指这 种现代诊断技术。
电气性能变化、润滑性能降低、机械应
力增加、磨损加剧、机械强度降低、腐蚀 加速、热疲劳破坏、密封性能破坏
产生受潮、干燥、脆化、 功能受影响、电气性能下降、机械性
腐蚀、电蚀、化学反应及 能降低、保护层损坏、表面变质、化学反
污染等
应加剧、机械断裂
其他能
产生脆化、加热、蜕化、 表面变质、材料褪色、热老化、氧化、
在设备的故障中，除了意外的突发性故障以外，大多数 都属于渐发性故障，而且，也只有这类渐发性故障，才 为故障诊断提供了可能。
第二节 设备故障诊断技术 及其实施过程
何谓设备故障诊断技术?
所谓设备故障诊断技术是指在设备 运行中或基本不拆卸的情况下，掌握设 备的运行技术状况，预测设备的可靠性， 或判断设备故障的部位和原因，即人们 常说的动态诊断或在线诊断。
第一节 设备故障概述
（三）时间因素
环境因素、人为因素是促使设备发生故障的诱因，在考 虑环境因素和人为因素时还需考虑时间因素。
常见的磨损、腐蚀、疲劳、变形等故障都与时间有密切 的关系。尽管机件中存在着故障隐患及形成故障的其他 外因，如果没有时间的延续故障不一定发生。可见，时 间也是形成故障的主要外因之一。
