防泄漏煤气排水器技术交流
煤气排水器安全技术
7、排水器可设在露天。但寒冷地区应采取防冻措施， 设在室内的应有附近，以免排 水器发生事故，煤气窜入室内，造成人员中毒。 9、排水器应密封式管理，应挂危险警示和责任牌。 排水器的下降管闸阀丝杆应加油润滑有护套。 10、设备所属单位应建立排水器的巡检制度并有 记录台帐。
水封高度时，形成以下压力平衡：
煤气入口
第一室煤气压力P=H+P1 第二室P1=(H－h)+P0
1
0
其 中 P0 为 大 气 压 ， 求 其 相 对 压力，则:
排水出口
P=H+(H－h)=2H－h 故：P
＜2H
排水器工作原理图
四、煤气排水器的有关规定
1、排水器安装间距分波浪式排放，一般为200～ 250m。水平式排放一般为100～150m。要求安装在管 道标高的最低点，切断装置和流量孔板前后。
一、煤气排水器的作用
煤气水封全称叫为冷凝物排水器，它在煤气管 网中的作用是连续不断地排出管道内的冷凝水，排 水器在水封高度正常的情况下是不会发生煤气泄漏 的，是保证管道畅通的一种必要安全附属设施 。
公司目前运行的高炉、焦炉、转炉煤气管道设 置的煤气排水器均称为复式冷凝物排水器，水封承 受压力都在28kPa以上。
4、在排水器上第一道闸阀阀上的落水管200～300mm 处，应安装DN15～20mm的取样口，便于日常检查使 用。 5、复式排水器溢流口不得低于前高压室的溢流口，以 便低压室水能补充到高压室。 6、排水器的溢流管与受水漏斗端有一定间隔，以便溢 流水能目测见和水气体散发。 7、在制作复式排水器圆桶体时，应采用两个半弧圆桶 及顶板、底板均焊接在隔板上。桶体外部要目测见隔 板，为了防止隔板和底板腐蚀、漏水和漏煤气，建议 隔板采用厚度为10mm,，底板采用厚度为12mm钢板制 作。
防泄漏煤气排水器技术交流资料
防泄漏煤气排水器技术交流资料一、普通煤气排水器的原理与隐患二、煤气排水器防泄漏技术对比介绍三、几种本质防泄漏煤气排水器的特点及其防泄漏设施介绍四、防泄漏煤气排水器技术标准（或要求）探讨一，普通煤气排水器的原理与隐患(以四室，4m为例)第一室为落水室，水封高度为1米；中间两个室为增压室，水封高度各为1米；末室为排水室,水封高度为1米。
总的水封高度为4米。
对正压煤气排水器，当官网煤气压力为2米时，在稳定状态下，可认为前面两个水封管内是气，后面两个水封管内是水。
煤气排水器对外排气的三个状态：正常运行中的排气；大泄漏状态；小泄漏状态。
一般稳定状态下，落水室内落水管底部是气液分界面，当有冷凝水落下时，会有气体被带到落水室，这些气体会被逐渐推出煤气排水器。
这些气体的排出是煤气排水器正常运行中的排气，是不可避免的，不是煤气排水器的击穿状态。
当煤气压力频繁波动升高时，煤气排水器内各室水位受到较大的影响，先是落水室失水，然后是增压室和排水室失水。
当冷凝水量较大时，冷凝水很快将各室失水补足，这种影响还不是很明显。
当冷凝水量较少，甚至没有时，这种影响较大，波动升高的煤气压力与受影响后的煤气排水器内实际的水封高度越来越接近，最后可能出现的状态是煤气压力开始大于实际的水封高度，煤气排水器开始被击穿，泄漏的煤气将水带出，后果是水封高度与煤气压力严重失衡，煤气迅速将煤气排水器内的水几乎全部带出，发生煤气排水器大泄漏状态。
当煤气压力突然升高时，也有气体被带到落水室，通过增压室后排到大气中，此时，煤气排水器的有效水封高度基本不变，而煤气压力稍大于煤气排水器水封高度，会有少量煤气溢出煤气排水器。
煤气压力恢复正常压力后，煤气也不再泄漏，这种击穿现象叫小击穿，或小泄漏状态。
小泄漏有时也会发生在煤气压力频繁波动升高的初期状态。
此时，煤气压力稍大于煤气排水器内实际的水封高度，实际水封高度与波动升高的煤气压力未达到失衡状态，煤气泄漏量少，煤气不能将煤气排水器内剩余的水带出，煤气压力恢复低压后，煤气不再泄漏，冷凝水也会补足煤气排水器的有效水封高度。

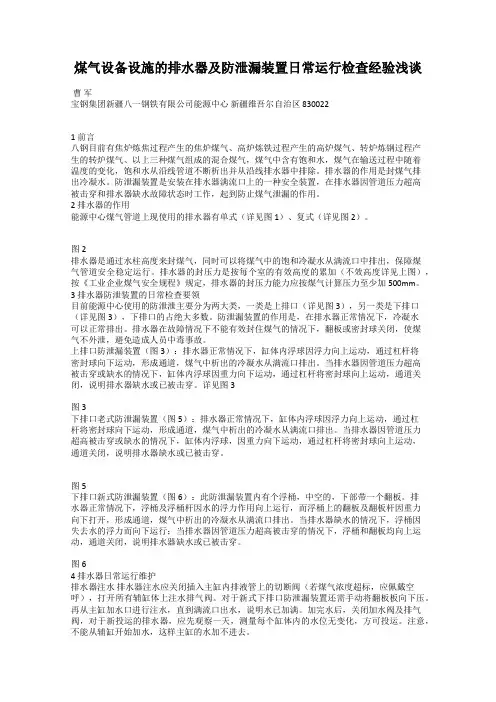

煤气设备设施的排水器及防泄漏装置日常运行检查经验浅谈
煤气设备设施的排水器及防泄漏装置日常运行检查经验浅谈曹军宝钢集团新疆八一钢铁有限公司能源中心新疆维吾尔自治区 8300221 前言八钢目前有焦炉炼焦过程产生的焦炉煤气、高炉炼铁过程产生的高炉煤气、转炉炼钢过程产生的转炉煤气、以上三种煤气组成的混合煤气，煤气中含有饱和水，煤气在输送过程中随着温度的变化，饱和水从沿线管道不断析出并从沿线排水器中排除。
排水器的作用是封煤气排出冷凝水。
防泄漏装置是安装在排水器满流口上的一种安全装置，在排水器因管道压力超高被击穿和排水器缺水故障状态时工作，起到防止煤气泄漏的作用。
2 排水器的作用能源中心煤气管道上现使用的排水器有单式（详见图1）、复式（详见图2）。
图2排水器是通过水柱高度来封煤气，同时可以将煤气中的饱和冷凝水从满流口中排出，保障煤气管道安全稳定运行。
排水器的封压力是按每个室的有效高度的累加（不效高度详见上图），按《工业企业煤气安全规程》规定，排水器的封压力能力应按煤气计算压力至少加500mm。
3 排水器防泄装置的日常检查要领目前能源中心使用的防泄泄主要分为两大类，一类是上排口（详见图3），另一类是下排口（详见图3），下排口的占绝大多数。
防泄漏装置的作用是，在排水器正常情况下，冷凝水可以正常排出。
排水器在故障情况下不能有效封住煤气的情况下，翻板或密封球关闭，使煤气不外泄，避免造成人员中毒事故。
上排口防泄漏装置（图3）：排水器正常情况下，缸体内浮球因浮力向上运动，通过杠杆将密封球向下运动，形成通道，煤气中析出的冷凝水从满流口排出。
当排水器因管道压力超高被击穿或缺水的情况下，缸体内浮球因重力向下运动，通过杠杆将密封球向上运动，通道关闭，说明排水器缺水或已被击穿。
详见图3图3下排口老式防泄漏装置（图5）：排水器正常情况下，缸体内浮球因浮力向上运动，通过杠杆将密封球向下运动，形成通道，煤气中析出的冷凝水从满流口排出。
当排水器因管道压力超高被击穿或缺水的情况下，缸体内浮球，因重力向下运动，通过杠杆将密封球向上运动，通道关闭，说明排水器缺水或已被击穿。
电伴热防泄漏煤气排水器技术要求
电伴热防泄漏煤气排水器技术要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电伴热防泄漏煤气排水器技术要求设备规格和性能和技术要求：1 排水器设备要求采用先进、成熟、可靠的技术,产品质量优良、生产成本低、各项消耗指标均应达到国内先进水平,满足长寿、节能、便于维护的要求。
2 由于介质为煤气，排水器要带电吹扫装置。
3 排水器为防泄漏排水器（带过压保护装置），水封有效高度2000mm，保温采用电伴热保温（要求厂家排水管接口直径DN80）。
4 乙方配套配电箱和自动温控器，并且煤气管道至排水器的排水管也采用电伴热保温，该电伴热带也由厂家提供；其中排水管DN80，10米）。
5 电伴热防泄漏煤气排水器还要配带水加入口（排水器内水干后能够补充水）。
6 电伴热防泄漏煤气排水器配套冷凝水入口闸阀、配对法兰、密封垫及紧固件、电伴热带、防爆接线盒、自动温控器、保温棉、保温彩钢板外壳也由煤气排水器厂家配带）。
7 电伴热防泄漏煤气排水器还要求配带水加入口（排水器内水干后能够补充水）。
防泄漏煤气排水器壳体严密性试验压力要求不小于50000Pa，要求其制造除了执行相关行业标准外，还必须执行GB6222-2005。
乙方提供的资料要求：1 乙方的详细电伴热防泄漏煤气排水器的外形图和安装布置图。
2 乙方设计的详细电伴热防泄漏煤气排水器制造图。
3 电伴热防泄漏煤气排水器的基础图。
4 详细的设计计算书。
5 设计依据的电伴热防泄漏煤气排水器制造及验收标准。
返回资料内容包括：1 乙方向甲方提供设计计算书，纸制图纸（蓝图）各2份，电子版各1份。
2 电子版图纸和文件请采用以下格式：二维图采用.dwg格式，三维图采用.sat格式，文档采用.doc或.xls格式，图片采用.pdf格式。
3 蓝图上需在标题栏内注明设备名称等，并有设计人、审核人、审定人的签字，加盖乙方公司的公章，压力容器设计许可章，以邮寄或送交的形式交甲方。
最新-略论排水器防泄漏作用 精品
略论排水器防泄漏作用摘要讲述了煤气排水器的工作原理，分析了喷塑防泄漏排水器的优点。
关键词排水器；防泄漏；耐腐蚀1前言冶金企业煤气管道由于温度的逐渐下降部分饱和水蒸汽凝结成水，煤气排水器的主要作用就是将沉积在煤气管道的底部的水排出，以保证煤气的正常输送。
目前冶金企业使用的煤气排水器有两个缺点一是结构比较简单，用钢板焊接而成，内部不进行任何防腐处理，使用寿命一般在2~3年，筒体就会因为腐蚀严重而失效；二是当煤气管网压力波动较大时，排水器水封容易被击穿，造成排水器煤气泄漏，易造成煤气中毒事故。
煤气排水器经常设在交通要道的路口、村庄附近。
排水器泄漏容易引起煤气中毒，影响煤气用户的正常生产。
2喷塑防泄漏煤气排水器简介针对煤气排水器抗腐蚀性差和无防泄漏功能，车间应用了喷塑防泄漏煤气排水器，喷塑防泄漏煤气排水器结构图如下排水器主要结构部件1防泄漏装置防泄漏装置由浮筒、指示导杆、杠杆、支点、阀板、销轴等组成。
其动作原理当排水器水位降低到一定程度或被击穿时，浮筒在其自重的作用下，向下移动，通过杠杆作用与浮筒连接的阀板自动关闭水封管下口，阻止了煤气泄漏。
2筒体连接法兰筒体连接法兰主要作用，一是方便对筒体内外部喷塑防腐处理。
排水器各组装部件制作完成后，首先对排水器各组装部件进行酸洗，去掉各组装部件的锈迹和杂质，然后对排水器各组装部件进行喷塑，喷塑完成后各部件组装。
二是排水器拆装简单，容易对排水器内部进行检修检查及清理。
3电伴热装置电伴热是在排水器外壳表面，按照当地冬季气象条件，缠绕一定负荷的电热带，并在电热带的外侧，用50的保温材料进行保温，保温层外侧用彩板或镀锌板作为保护外壳。
3喷塑防泄漏排水器优点31耐腐蚀性能采用静电喷塑工艺，对排水器内外进行静电喷塑涂膜以聚酯树脂为主要原料、经过高温固化成膜，提高了排水器的使用寿命，是普通排水器寿命的一倍以上。
32防泄漏性能防泄漏型煤气排水器主要由煤气排水器本体和防泄漏煤气装置组成。
电伴热防泄漏煤气排水器设备工艺原理
电伴热防泄漏煤气排水器设备工艺原理简介电伴热防泄漏煤气排水器是一种用来排除煤气管道内杂质，防止泄漏的设备。
通过使用专门的工艺原理，来让煤气管道内的杂质得到彻底的清除，以确保煤气管道的正常运转和安全使用。
工艺原理电伴热防泄漏煤气排水器是通过以下原理来达到杂质清除和防泄漏的目的：1.伴热原理电伴热是利用电能转化为热能，通过伴热电缆将管道加热至一定温度，从而达到松动管道内的杂质的作用。
在煤气管道中，由于长期使用，会有很多积存在管道内的杂质，例如水、油、污物等。
而这些杂质往往难以清除，同时也会对煤气管道的正常运转造成威胁。
通过电伴热原理，可以将这些杂质加热并清除，达到管道清洁的目的。
2.防泄漏原理电伴热防泄漏煤气排水器的另一个重要作用，就是防止管道泄漏。
在使用煤气管道的过程中，会发现管道上很容易出现漏气的情况。
这不仅会浪费煤气资源，同时还对周围环境和人类的安全造成威胁。
电伴热防泄漏煤气排水器通过在管道内安装电伴热电缆，并将管道和电缆用特殊材料强制粘合在一起的方法，来达到防泄漏的目的。
当管道发生漏气时电伴热电缆会自动加热管道，从而达到封闭管道、防止漏气的目的。
3.煤气排水原理煤气排水是指将管道中的液体（如水、油、污物等）排出管道。
在煤气管道中，由于温度差异等原因，会形成一些水汽、油水等混合物聚集在管道中。
这些混合物会对煤气管道造成阻塞，同时也对管道正常运转造成威胁。
电伴热防泄漏煤气排水器通过采用特殊的排水原理，将管道中的杂质和液体排出管道。
这既能确保管道通畅，也能防止管道发生意外状况。
系统结构电伴热防泄漏煤气排水器的主要组成部分有：1.控制箱电伴热防泄漏煤气排水器使用控制箱来控制每个电缆的加热和监控每个电缆的温度。
控制箱有多个控制回路，每个回路对应一个电缆进行控制和监测。
当电缆温度超过设定值，控制箱将自动关闭电源以防止电缆过热。
同时，控制箱还包括一些传感器、继电器等元件，用于监测和处理电缆的工作状态。
2.伴热电缆伴热电缆是电伴热防泄漏煤气排水器的核心部分。
煤气排水器讲座
防泄漏排水器和煤气安全的学习资料动力厂：李永宁二零零八年六月一、产品简介防泄漏型煤气排水器主要由煤气排水器本体和煤气防泄漏装置组成。
其主要用于架空煤气管道冷凝水的排除。
当煤气管网压力波动或其它原因引起的排水器有效水位异常降低，造成煤气泄漏时，通过煤气排水器防泄漏装置，可有效地遏止煤气的外泄，防止煤气着火、爆炸、中毒等恶性事故的发生。
此产品设计独特，结构紧凑，安装维护方便，同时便于观察排水器密封水位，因而提高了工作效率，减轻了劳动强度，尤其在异常时能有效地遏止泄漏煤气造成的灾害。
二、防泄漏型煤气排水器的功能防泄漏型煤气排水器主要功能：是一种利用水封高度封住煤气，排出冷凝水；二是可反映排水器内密封水位的高低；三是一旦排水器内水封被击穿，通过煤气排水器防泄漏装置，即可封住煤气，防止煤气大量外泄。
三、型号标注四、主要技术参数1、水封高度≤2000mmH2O卧式排水器外形尺寸见图一、表一2、水封高度≤2000mmH2O立式圆形外形尺寸见图二、表二3、水封高度>2000mmH2O方形排水器外形尺寸见图三、表三4、水封高度>2000mmH2O立式圆形排水器外形尺寸见图四、表四5、水封高度>7000mmH2O高压多室排水器外形尺寸见图五、图六、表五表一:水封高度≤2000mmH2O防泄漏型卧式煤气排水器外形尺寸表二、水封高度≤2000mmH2O防泄漏型立式煤气排水器外形尺寸表三:水封高度>2000mmH2O防泄漏型方形煤气排水器外形尺寸表四:水封高度>2000mmH2O防泄漏型圆形煤气排水器外形尺寸表五:水封高度>7000mmH2O高压防泄漏型煤气排水器外形尺寸MAP-Ⅳ型干式落地式排水器1、本排水器适用于南方地区，管径较小，排水量较少的煤气管道上，管道压力≤0.9MPa。
若在寒冷地区，排水器应采取保温措施。
2、冷凝水排放操作步骤：a、缓慢打开阀门①，如有冷凝水排出，则迅速关闭阀门①。
浅谈防泄漏式排水器在煤气管网中的应用
浅谈防泄漏式排水器在煤气管网中的应用浅谈防泄漏式排水器在煤气管网中的应用摘要：煤气是一种非常重要的能源，不仅工业生产中需要使用煤气，而且人们日常生活中也需要使用煤气。
煤气管网是煤气的主要输送通道，它的安全性和可靠性直接关系到人们的生命财产安全，一旦煤气大量泄漏，轻则造成人员中毒，重则会引起火灾和爆炸等恶性事故。
排水器是煤气管网中较为重要的组成部分之一，它的主要作用是在排出煤气中冷凝水的同时，防止煤气泄漏。
基于此点，文章就防泄漏式排水器在煤气管网中的应用展开探讨。
关键词：煤气管网；煤气泄漏；防泄漏式排水器在煤气管网中，排水器是较为重要的组成部分之一，其主要作用是连续不断地排出煤气管网当中的冷凝水、积水，以此来确保管道畅通。
然而，目前广泛应用的煤气管网排水器，其工作原理都是将煤气管道下部的排水管用一定高度的水封住，从而使煤气不会外泄，同时管道中的冷凝水又可以自动排出。
当煤气管网中输送的煤气，压力处于正常时，排水器可以安全稳定运行，一旦出现高压时，便会导致排水器水位降低，这样便无法封住煤气，最终便会导致煤气泄漏。
防泄漏式排水器的问世，使这一问题获得了有效解决。
借此，本文就防泄漏式排水器在煤气管网中的应用进行浅谈。
1 传统排水器导致煤气管网泄漏的具体原因分析大量的实践表明，传统的排水器符合煤气管网的使用要求，但是由于这种排水器的原理以及结构上存在一定的不足，从而导致了其在使用过程中有可能引起煤气泄漏，这一观点在一些煤气泄漏事故中得到了充分证实。
在煤气管网中，煤气的压力并非始终保持不变的，当其压力出现波动并超过水封的极限压力时，管道当中的煤气便会经由水封中泄漏出来。
通常情况下，微量的煤气泄漏并不会对周围的人员构成威胁，这部分泄漏的煤气会随着空气流动逐步变淡，也不会引起火灾或是爆炸等恶性事故，但是若煤气的泄漏量超出一定限额且浓度达到一定程度时，不但容易引起周围的人员煤气中毒，而且还有可能引发火灾甚至爆炸。
由此可见，绝对不能忽视煤气泄漏问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防泄漏煤气排水器技术交流资料一、普通煤气排水器的原理与隐患二、煤气排水器防泄漏技术对比介绍三、几种本质防泄漏煤气排水器的特点及其防泄漏设施介绍四、防泄漏煤气排水器技术标准（或要求）探讨，，普通煤气排水器的原理与隐患（以四室，4m为例）第一室为洛水室，水封咼度为1米；中间两个室为增压室，水封高度各为1米；末室为排水室，水封高度为1米。
总的水封高度为4米。
对正压煤气排水器，当官网煤气压力为2米时，在稳定状态下，可认为前面两个水封管内是气，后面两个水封管内是水。
煤气排水器对外排气的三个状态：正常运行中的排气；大泄漏状态；小泄漏状态。
一般稳定状态下，落水室内落水管底部是气液分界面，当有冷凝水落下时，会有气体被带到落水室，这些气体会被逐渐推出煤气排水器。
这些气体的排出是煤气排水器正常运行中的排气，是不可避免的，不是煤气排水器的击穿状态。
当煤气压力频繁波动升高时，煤气排水器内各室水位受到较大的影响，先是落水室失水，然后是增压室和排水室失水。
当冷凝水量较大时，冷凝水很快将各室失水补足，这种影响还不是很明显。
当冷凝水量较少，甚至没有时，这种影响较大，波动升高的煤气压力与受影响后的煤气排水器内实际的水封高度越来越接近，最后可能出现的状态是煤气压力开始大于实际的水封高度，煤气排水器开始被击穿，泄漏的煤气将水带出，后果是水封高度与煤气压力严重失衡，煤气迅速将煤气排水器内的水几乎全部带出，发生煤气排水器大泄漏状态。
当煤气压力突然升高时，也有气体被带到落水室，通过增压室后排到大气中，此时，煤气排水器的有效水封高度基本不变，而煤气压力稍大于煤气排水器水封高度，会有少量煤气溢出煤气排水器。
煤气压力恢复正常压力后，煤气也不再泄漏，这种击穿现象叫小击穿，或小泄漏状态。
小泄漏有时也会发生在煤气压力频繁波动升高的初期状态。
此时，煤气压力稍大于煤气排水器内实际的水封高度，实际水封高度与波动升高的煤气压力未达到失衡状态，煤气泄漏量少，煤气不能将煤气排水器内剩余的水带出，煤气压力恢复低压后，煤气不再泄漏，冷凝水也会补足煤气排水器的有效水封高度。
由于工作环境要求CO的浓度为24PPm所以小泄漏的隐患也应足够重视煤气管网压力波动是客观存在的。
在煤气的生产中，煤气产量的突然波动；在煤气使用中，煤气用户的突然停用煤气或瞬时大量调节等客观因素引起的气锤现象；煤气加压控制系统失灵；还有一些爆燃现象；煤气柜切除后与柜体外侧的煤气管道压力波动，都会导致管道内煤气压力突然升高，导致普通煤气排水器击穿。
此现象，在煤气系统的调试期间表现突出。
客观存在的煤气管网压力的波动是普通煤气排水器击穿的主要原因。
例证：5米水封高度的普通立式煤气排水器封不住2米水柱压力的煤气。
1，煤气排水器防泄漏技术对比介绍弟加卷第*期山东冶金VcIJS血斗2013年$月Shartrlong Metallurgy AuguaiSJU 律Af if VL-W 4 斗乂.... 煤气排水器防泄漏技术对比分析邵书东，王飞■亓庆台，吕子祥（山东琳山钢轶築两和限脅司.山尿271100）M 宴t葡霆介坍『兽逋媒4tttbk嚣的纳构MU1艮存花的迸全蟲思+对帯-封％黯二帯“弹性皿片”、惜"电动阀“爭曾通世违琳血耗蝸如咅瞩打*7殆烷业樹〒舟如朋⑷忙闹皿卄皿水昭世吕址土且輕出左Btf占帝1祐本质防泄漏煤气排水器的特点: 不灌水即具有封闭煤气的性能；运行前灌一次水，不用再给水；團2蒂”封气筒卄煤％悴水碟结构原理其实，要实现樹b所示的封气状态的可能性很小。
在煤吒排水器小泄漏时/封气筒卄内的水位不变+内浮简位置不变、泄洞的煤气会通过内浮简中心设备中杠杆封吒筒自身所能對閩的压力有时还小于水封裁所对应水柱的压力。
另外，内浮筒机构的作用力与煤气作用力方向相反*密封效果较基一还有, “杠杆封气筒”对排水器的小泄漏没有封闭效果。
有制造单位在结构尺寸、安装形式上对^杠杆封PfiT做了…些改动*如:樁“杠杆封代简”安装在水封室內，将水封骨的排水口改成向」八将浮筒和杠杆简化成浮球尊，但原理与“杠杆封ufr-徴口3.3带“弹性膜片■■的煤气推水器带'弹性膜片"的煤气排水器是在排水器排水口煤咒排水器防泄旖箍术对比分祈2013年第4期那书乐另一种带“电动阀”防泄漏煤气排水器是通过检测煤气管道内煤气压力信号来关闭入口阀门。
同样存在信号不准确，动作不灵敏，关开不准确、不及时的缺点。
同样存在管理麻烦的缺点，所以，帯“电动阀”防泄漏煤气排水器在牛产中也未能推广应用。
以上几种煤气排水器多采用伴热带缠绕伴热保温方案，也冇采用蒸汽管道外伴热的"伴热带缠绕在设备外表面，伴热带功率一般取2~4kW.为防止热屋损失，在伴热带外面耍采用绝热材料进行保温。
由于伴热带运行时一般不进行功率调节，在环境温度较高时，伴热带的绝缘层老化速度会加快，伴热带老化厉容易引起着火事故。
4 水席昭•冊混母仃址/k愿阀板上的训压孔覆盖，此时冷凝水和煤气停止向下运动,煤气披封闭。
由于安装排水止气阀的水封管道是煤气冷凝水和煤气排出的必经之路，所以此时煤气排水雀处于封闭状态。
煤花产生的冷凝水会储存在排水止气阀内，随着水位的升高,排水止气阀内浮子受到向上的作用力。
水位升离到一定离度，在浮力的作用下，浮子机构将大阀板中心的调压孔打开,煤气及冷凝水的压力迅速传递到大阀板的下面, 消除了大阀板由于压差所产生的作用力，浮子机构和大阀板会型速漂起•冷凝水排出e随着液位下降, 排水止气阀上新关闭。
即当煤气压力高于煤气排水器水封高度的压力时，排水止气阀通过浮子机构的机械动作,实现间歇排水，封闭煤气。
浮子调压机构浮子的重力始终大于浮力，浮子始终堵在排水口上，容易堵塞，排水不畅。
浮子上部宜存气体，致使浮子压紧排水口，甚至造成不能排水。
悬浮筒煤气排水器 3.2补U | LJ； LJ正常排气状态，浮子也会堵在上部排水口，排水不畅，甚至造成不能排水。
3.3补“⑴:口丨口弼科巩骅斓綁您O U 4门订I讎（WOP;!M-耕紳那揑蚯刚-斛郦涯陇瓒探茁纬丁胡规盘郭刑曽綁啊探科L耐Hm MSmM#WIP^O f8D H：n jrr川「柑『「训删理獅鵝側討护胳紅削跟］』“阴馨娜酬E worn K 7HMOBMSW也鴻骗糊嚣陀利裁目也拥沁剤忡1十刈匙丫韓悄町Tji'MUHMld'阳詡俐匕理弦如订啤；lfJ」■耙斛務・nmsmwB嗥書辦丽］w邂a箭把；渊卿酗冏训im闾r闽艸』）淵秘躺n船■■裸隸‘I出9 （別询姮）raw（w#iw^）三，几种本质防泄漏煤气排水器的特点及其防泄漏设施介绍三.1 本质防泄漏煤气排水器的特点：在冲击压力下，封闭煤气的同时，不失排水功能；在排水器满水、缺水、水位波动时，封闭煤气，正常排水；本质防泄漏煤气排水器靠煤气压力自锁封闭煤气，煤气波动压力不影响其密封性能；本体耐瞬时冲击压力不小于3Kg/cm2。
本质防泄漏煤气排水器在寿命期内免维护。
本质防泄漏煤气排水器从根本上杜绝了所有可能引起普通煤气排水器泄漏的因素，实现了煤气排水器安全运行，不需要额外的人工保障。
三.2 几种本质防泄漏煤气排水器及其防泄漏设施介绍（一）、本质防泄漏煤气排水器概述目前，企业所使用的多室立式煤气排水器、卧式煤气排水器，在煤气设施内煤气压力波动，当压力超过煤气排水器所能承受的压力时，煤气排水器就会大量泄漏煤气，存在较大的安全隐患；中压手动定时排水器在手动放水时也存在煤气外漏的隐患。
在煤气使用中，煤气用户的突然停用煤气或瞬时大量调节等客观因素引起的气锤现象；煤气加压控制系统失灵；还有一些爆燃现象；煤气柜切除后与柜体外侧的煤气管道压力波动，都会导致管道内煤气压力突然升高，导致普通煤气排水器击穿。
此现象，在煤气系统的调试期间表现突出。
煤气排水器在煤气压力波动超压后煤气泄漏的问题始终是影响煤气安全生产的一大隐患，有很多企业因煤气排水器泄漏煤气而引起安全事故，有的还付出了沉重的代价（山东富凯不锈钢事故，天津荣成集团唐山特种钢有限公司）。
解决煤气排水器在煤气压力超压后泄漏煤气这个安全隐患刻不容缓。
莱芜市鑫创机械设备有限公司的专利产品大口径排水止气阀（专利号：200920021655.1），简洁实用，安全可靠。
排水止气阀能将气体或汽体内的冷凝水（或冷凝液）及时顺利排出，又有效地防止气体或汽体外泄。
排水止气阀的应用有效地解决了以往煤气排水器的缺陷，使煤气排水器不但能顺利排水还能很好地阻隔煤气，提高了煤气排水器设备的安全性，对解决煤气排水器生产事故隐患十分有效。
排水止气阀通过安装于立式煤气排水器的末室水封管上，通过安装于卧式煤气排水器的水封管上，通过安装于中压手动煤气排水器的排水管上，形成了具有知识产权的多系列新型超压自闭系列本质防泄漏煤气排水器，使煤气排水器在保证顺利排水功能的同时有效地阻隔煤气外泄，提高了煤气排水器的安全性能。
超压自闭系列本质防泄漏煤气排水器，是莱芜鑫创机械设备有限公司的专利产品，含有公司多项专利技术，专利号分别为：20092028195.2 ；200920021655.1 ; 200920022348.5; 200920019152.0; 200820172151.5。
超 压自闭系列本质防泄漏煤气排水器，在提高煤气冷凝水排水器设备的安全性 能方面是一次质的飞跃。
（二）、管道疏水设备a 、排水止气阀莱芜市鑫创机械设备有限公司专利产品排水止气阀（专利号：200920021655.1），结构合理，简洁实用，使用安全方便。
排水止气阀合理应 用于冷凝水（或冷凝液）排除设备，在将气体或汽体内的冷凝水或冷凝液 （特 别是污水）顺利排出的同时，能有效地防止气体或汽体外泄。
所以此排水止 气阀对煤气排水器有较强的针对性。
排水止气阀顺利排水和有效阻隔气体的 性能，是其它阀门和排水设施无法与之相比拟的。
但是也不要用排水止气阀 替代其它阀门和排水设施。
排水止气阀与其它阀门和排水设施有机结合，对 提高排水设施的安全性可谓锦上添花。
排水止气阀对现有煤气排水器的改进 也具有重要意义。
排水止气阀的问世，提高了煤气冷凝水排水器设备的安全 性能，解决了煤气排水器影响安全生产的大隐患。
扌非水止气阀要立式安装。
为保证排水止气阀畅通，冷凝液中含杂质时，排 水止气阀与设备的连接要便于其能隔离清理。
排水止气阀用于排除有毒气体中片 h mmZPS- I DN32 DN32ZPS- I DN50 DN507/0 ZPS- I DN80 DN80ZPS-I DN100 DN100ZPS-I DN125 DN1250.99MPa i l的冷凝水时，或冷凝液容易挥发毒气时，在开启检测阀时，或检修排水止气阀时，要配带相应的检测和安全防护设施，并保证与排水止气阀进口端的阀门严密隔断b、浮帽疏水阀莱芜市鑫创机械设备有限公司专利产品高压浮帽疏液阀（专利号：2012 2 0190312.X），结构简单合理，简洁安全，实用方便。
