水泵基础知识十一,消防控制柜
丹泉消防泵控制柜讲解
丹泉消防泵控制柜讲解
丹泉消防泵控制柜的工作原理和结构，是以小型计算机为核心，将各种传感器输入采集信号转换处理后送到微型计算机，再对各种信号进行运算处理；控制仪还能自动识别泵组各种故障，显示出错代码并发出声光报警。
操作简便灵活，只需轻点鼠标就可实现启停泵或调节流量。
丹泉泵组在大多数情况下全自动地投入工作，但当有人误操作使液位过低时也会自动报警，从而达到保护泵不受损坏的目的。
此外，如果丹泉水泵组设备长期搁置后重新起用，只要按下“起动”按钮，电脑将指挥电磁阀等部件，迅速投入工作，因而极少出现机械磨损的问题。
丹泉消防泵组成：泵组由水力控制阀、液压装置、电气控制系统三部分组成。
其中主体——水力控制阀，它是一个具有球形阀芯的特殊精密的滑阀，利用阀芯与阀座间的相互作用以及液压油的压力推动滑阀来改变液流方向，控制液体的流量，进而控制主机的工作压力。
这种阀靠装于其内部锥形阀座之间的介质本身的密封力和弹簧力来
控制阀门的开闭，因此具有很好的密封性能。
- 1 -。
水泵控制柜的相关知识点
水泵控制柜的相关知识点一、消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态;2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。
二、消防控制室或值班室，应具有下列控制和显示功能：1 消防控制柜或控制盘应设置专用线路连接的手动直接启泵按扭;2 消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态;3 消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。
三、消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30;与消防水泵设置在同一空间时，其防护等级不应低于IP55。
四、消防水泵控制柜应采取防止被水淹没的措施。
在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。
五、消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。
机械应急启动时，应确保消防水泵在报警5.0min内正常工作。
六、控制柜的安装应符合下列要求：1 控制柜的基座其水平度误差不大于±2mm，并应做防腐处理及防水措施;2 控制柜与基座应采用不小于ф12mm 的螺栓固定，每只柜不应少于4只螺栓;3 做控制柜的上下进出线口时，不应破坏控制柜的防护等级。
七、控制柜调试和测试应符合下列要求：1 应首先空载调试控制柜的控制功能，并应对各个控制程序进行试验验证;2 当空载调试合格后，应加负载调试控制柜的控制功能，并应对各个负载电流的状况进行试验检测和验证;3 应检查显示功能，并应对电压、电流、故障、声光报警等功能进行试验检测和验证;4 应调试自动巡检功能，并应对各泵的巡检动作、时间、周期、频率和转速等进行试验检测和验证;5 应试验消防水泵的各种强制启泵功能。
消防泵控制柜应该具备哪些功能
消防泵控制柜应该具备哪些功能
消防泵控制柜是自动化、智能化、网络化的消防设备，是消防水泵的核心控制装置。
一个好的消防泵控制柜应该具备以下功能：
1. 自动启动功能
控制柜应具备自动启动功能，能够检测到火灾信号，自动启动消防水泵，并且在消防水泵正常运行的情况下，控制柜能够对消防水泵进行监测，记录数据。
2. 系统状态显示
消防泵控制柜应当拥有简洁的状态显示界面，可以实时显示系统内各个部件（如电机、传感器等）的状态，使用户可以清楚地知道整个系统的运行状态，方便及时排查故障。
3. 备用泵切换功能
在消防泵停机或故障时，应该具备自动切换至备用泵的功能，以确保实现火灾应急供水的工作。
4. 防止过压、过流、过载、温度过高等功能
消防泵控制柜应当具备防止过压、过流、过载、温度过高等多种保护功能，以确保安全运行。
5. 网络连接与远程监控功能
消防泵控制柜应当可以与网络连接，并通过远程监控控制中心实时监控整个消防系统的运行状态，及时发现问题并处理。
6. 自动排风功能
消防泵控制柜应当具有自动排风功能，可根据机器运行状态自动调节风扇的转速，以保持控制柜内温度的稳定。
7. 报警故障提示
控制柜应具有报警故障提示功能，能够自动检测系统运行时出现的故障，并能及时发出警报或报警信息，引起操作人员的注意，同时记录设备使用的数据。
8. 数据存储及备份
消防泵控制柜应当具备数据存储及备份功能，能够实时记录重要的数据，如运行时间、故障信息等，并能够对这些数据进行备份，以便于后期查看。
总之，一个好的消防泵控制柜应该具有自动启动、备用泵切换、网络连接、报警故障提示和数据存储等多种功能，以确保系统的安全、高效、稳定运行。
消防水泵控制柜操作流程
消防水泵控制柜操作流程一、准备工作1. 确保消防水泵控制柜的供电正常，并检查其内部的电路连接是否稳固。
2. 确保消防水泵的供电线路与消防水泵控制柜的连接正确，并检查线路是否有损坏。
3. 检查消防水泵的启停按钮、报警按钮、手动和自动切换按钮等控制设备是否正常工作。
二、启动消防水泵1. 手动方式启动a. 将控制柜上的启动方式选择开关调至手动位置。
b. 按下启动按钮，启动消防水泵。
c. 监测消防水泵的运行状况，确保其正常工作。
2. 自动方式启动a. 将控制柜上的启动方式选择开关调至自动位置。
b. 根据实际需要，设置消防水泵的自动启动条件，如水压、流量等。
c. 当满足自动启动条件时，消防水泵将自动启动。
d. 监测消防水泵的运行状况，确保其正常工作。
三、停止消防水泵1. 手动方式停止a. 将控制柜上的启动方式选择开关调至手动位置。
b. 按下停止按钮，停止消防水泵的运行。
2. 自动方式停止a. 将控制柜上的启动方式选择开关调至自动位置。
b. 当满足自动停止条件时，消防水泵将自动停止。
四、报警处理1. 当控制柜中的报警按钮亮起或报警器发出声音时，应立即停止消防水泵的运行，并排除故障。
2. 检查报警按钮或报警器所对应的故障指示灯，根据指示灯的闪烁或显示的故障代码，进行故障诊断。
3. 根据故障诊断结果，采取相应的修复措施，确保消防水泵的正常运行。
五、切换操作方式1. 在手动和自动切换按钮之间进行切换时，需先停止消防水泵的运行。
2. 确保控制柜上的启动方式选择开关处于停止位置。
3. 根据需要，将手动和自动切换按钮切换至相应的位置。
4. 根据切换后的操作方式，重新启动消防水泵。
六、注意事项1. 在操作过程中，应注意控制柜和消防水泵的供电情况，确保其正常运行。
2. 操作人员应熟悉消防水泵控制柜的操作流程和相关设备的功能，避免误操作。
3. 在操作过程中，应及时检查消防水泵的运行状况，如压力、流量等参数是否正常。
4. 当出现故障或异常情况时，应立即停止消防水泵的运行，并进行故障排除。

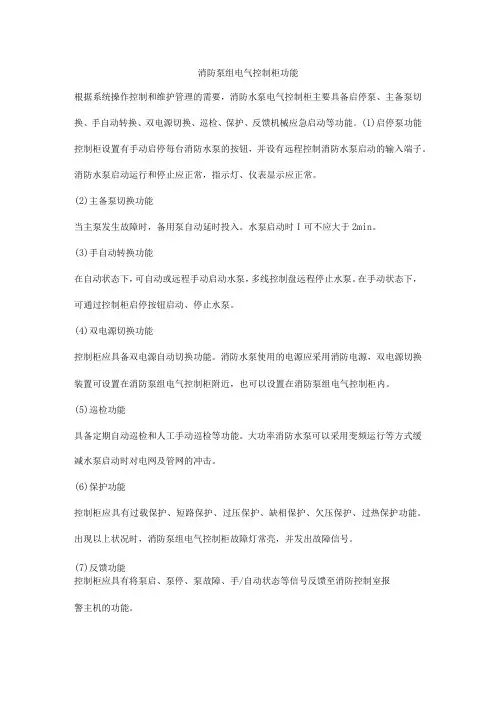

消防泵组电气控制柜功能
消防泵组电气控制柜功能
根据系统操作控制和维护管理的需要，消防水泵电气控制柜主要具备启停泵、主备泵切换、手自动转换、双电源切换、巡检、保护、反馈机械应急启动等功能。
(1)启停泵功能控制柜设置有手动启停每台消防水泵的按钮，并设有远程控制消防水泵启动的输入端子。
消防水泵启动运行和停止应正常，指示灯、仪表显示应正常。
(2)主备泵切换功能
当主泵发生故障时，备用泵自动延时投入。
水泵启动时I可不应大于2min。
(3)手自动转换功能
在自动状态下，可自动或远程手动启动水泵，多线控制盘远程停止水泵。
在手动状态下，可通过控制柜启停按钮启动、停止水泵。
(4)双电源切换功能
控制柜应具备双电源自动切换功能。
消防水泵使用的电源应采用消防电源，双电源切换装置可设置在消防泵组电气控制柜附近，也可以设置在消防泵组电气控制柜内。
(5)巡检功能
具备定期自动巡检和人工手动巡检等功能。
大功率消防水泵可以采用变频运行等方式缓减水泵启动时对电网及管网的冲击。
(6)保护功能
控制柜应具有过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护功能。
出现以上状况时，消防泵组电气控制柜故障灯常亮，并发出故障信号。
(7)反馈功能
控制柜应具有将泵启、泵停、泵故障、手/自动状态等信号反馈至消防控制室报
警主机的功能。
(8)机械应急启动功能
控制柜应具有机械应急启动功能。
在控制柜内的控制线路发生故障时可由具有管理权限的人员在紧急时启动消防水泵。
消防泵控制柜接线图
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KVA等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。
KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号( 如运行信号、远程控制、消防联动信号 )，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
消防水泵控制柜技术参数
消防水泵控制柜技术参数1. 引言消防水泵控制柜是用于控制和监测消防水泵系统的设备，具有保障消防系统正常运行的重要作用。
本文将详细介绍消防水泵控制柜的技术参数，包括输入输出参数、电气参数、控制参数等。
2. 输入输出参数消防水泵控制柜的输入输出参数是指控制柜与其他设备之间的数据传输和信号控制。
常见的输入输出参数有以下几个方面：2.1 电源输入参数•电源电压：220V/380V/440V，根据实际需求确定。
•频率：50Hz/60Hz，根据实际使用环境确定。
•电源容量：根据消防水泵的功率和额定电流确定。
2.2 控制信号输入参数•控制信号类型：常见的控制信号有手动控制信号、自动控制信号、故障报警信号等。
•控制信号电压：通常为24V DC，根据实际需求确定。
2.3 输出参数•输出信号类型：输出信号通常为继电器输出信号，可以控制消防水泵的启停、转速调节等。
•输出信号电流：通常为5A，根据实际需求确定。
3. 电气参数消防水泵控制柜的电气参数是指控制柜内部的电气元件参数，包括电气元件的额定电流、额定电压、额定功率等。
3.1 主开关参数•额定电流：根据消防水泵系统的总负载电流确定。
•额定电压：根据实际使用环境确定。
•极数：通常为3P（三相），根据实际需求确定。
3.2 保护器参数•额定电流：根据消防水泵的额定电流确定。
•触发电流：通常为1.05倍的额定电流，用于过载保护。
•动作时间：通常为1秒，用于短路保护。
3.3 控制元件参数•继电器参数：额定电流、额定电压、额定功率等。
•开关参数：额定电流、额定电压、额定功率等。
4. 控制参数消防水泵控制柜的控制参数是指控制柜内部的控制逻辑和控制方式。
4.1 控制逻辑•启停控制逻辑：根据实际需求确定，可以采用手动或自动控制方式。
•转速调节逻辑：根据实际需求确定，可以采用手动或自动控制方式。
4.2 控制方式•手动控制方式：通过人工操作控制消防水泵的启停、转速调节等。
•自动控制方式：通过自动控制系统控制消防水泵的启停、转速调节等。
消防水泵控制柜操作
消防水泵控制柜操作使用说明书一.送电步骤1.将双电源开关拨到自动位置，隔离开关1QF、2QF合闸，双电源转换开关自动检测来电，两路来电都正常，常用电源与备用电源指示灯HR1、HR2亮起，切换开关自动切换到常用电源开关合闸。
2.旋动SA2电压转换开关，检查相间电压是否正常。
3.合上保险丝开关FU1，二次回路送电。
4.开启水泵的主开关1QM、2QM送电。
二.手动控制功能简介：手动控制只用于现场调试、清理水池的功能，运行时必须要有人看护，避免水泵无水运行而造成水泵损坏。
1.手动-自动转换旋钮SA1在手动位置。
2.按下启动按钮1SB、2SB水泵运行，运行指示灯1HG、2HG亮起。
3.按下停止按钮1SSB、2SSB水泵停止，运行指示灯1HG、2HG熄灭。
4.故障时自动停泵，故障指示灯1HR、2HR亮起。
三.一控二自动控制功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位），实现两台泵交替、逐台启动与停止的功能。
1.手动-自动转换旋钮SA1在自动位置。
2.第一次起单泵水位时泵1自动启动运行，泵1运行指示灯亮起。
第二次起单泵水位时泵2自动启动运行，泵2运行指示灯亮起。
3.起单泵水位时泵1已运行，到达起双泵水位时泵2自动启动运行。
起单泵水位时泵2已运行，到达起双泵水位时泵1自动启动运行。
4.停泵水位时泵1泵2都停止。
5.水位低于超停泵水位时，起单泵水位有信号泵1泵2不动作，收到超高水位信号时启动双泵。
6.泵1故障时泵1自动停止，并且自动切换到泵2运行。
泵2故障时泵2自动停止，并且自动切换到泵2运行。
四.BAS接口本机与BAS通讯使用标准MODBUS-RTU协议，RS485通讯接口。
详情见附件记录：南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析：热继开关过电流偏小排除方法：调节开关上的微调旋钮向‘+’方向调节，调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析：浮球信号不正确排除方法：纠正信号与实际一致3.水池水抽干，浮球信号都正常，泵还在运行分析：接触器硬件卡死排除方法：更换接触器4.水泵不能自动运行分析：旋钮SA1触点松动或起泵浮球失灵或PLC坏掉排除方法：修复故障或更换PLC5.FU1熔断器保险丝熔断分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）排除方法：查明线路受损短路处，更换保险丝6.PLC正常情况下BAS无法读取信号分析：输出信号线接头松动，九针头子脱焊排除方法：检查端子排X3的端子1、2电线是否虚接或接反，拆下九针头检查焊接位置是否脱焊，脱焊的话用烙铁修复（焊接脚号按图纸）六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌，以防他人误操作切断总电源与切断二次回路电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、消防泵电控柜 （HLK-X ） ⑴适用范围
HLK-X 系列消防电控柜是我公司按照国家相关消防标准设计与生产的，主要用于建筑消防水泵的启停或调速控制，可手动、自动、消防中心远程起动消防水泵，具有故障自动投入功能，还可带双路电源接口，定期自动巡检等功能，大功率消防主泵可以采用自藕降压起动或软起动方式减缓起动时对电网及管网的冲击。
适用范围：高低层工业、民用建筑消防、喷淋、水幕、雨淋、消防管网稳压、增压等。
⑵应用说明
①消防泵组控制
消防水泵
控制柜
消防泵组控制：
根据《建规》与《高规》，消防泵控制柜需具有自动、手动和远距离启泵三种启泵方式，远距离启泵包括消防控制中心启泵以及消火栓箱按钮启泵。
消防给水系统应设置备用消防水泵，控制柜应具有主泵故障备用泵自动投入功能。
市政管网
消防水池
消火栓
消防中心及消火栓箱
①消防泵组控制：根据《建规》与《高规》，消防泵控制柜需具有自动、手动和远距离起泵三种起泵方式，远距离起泵 包括消防控制中心起泵及消火栓箱按钮起泵。
消防给水系统应设置备用消防水泵，控制柜应具有主泵故障备用泵自动投入功能。
②消防气压给水系统
消防水泵
控制柜
消防气压给水系统：
消防气压给水设备以GA30-2002及国家消防设计规范为设计依据而设计和生产的新型固定灭火装置。
消防气压给水设备可在无火灾发生时保证管网所需的消防压力，并能充分发挥设备在火灾初期的灭火能力，将火灾损失减小到最小的程度。
市政管网
消防水池
消火栓
消防中心及消火栓箱
稳压罐
稳压水泵
②消防气压给水系统：消防气压给水设备以GA30-2002及国家消防设计规范为设计依据而设计和生产的新型固定灭火装置。
消防气压给水设备可在无火灾发生时保证管网所需的消防压力，并能充分发挥设备在火灾初期的灭火能力，将火灾损失减小到最小的程度。
③消防稳压系统
控制柜
消防稳压系统：
消防稳压设备属于消防气压给水设备的一种。
消防稳压设备在无火灾发生时保证管网所需的消防压力，并由稳压罐贮存一定的消防水量（30秒或10分钟），火灾初期消防水泵还没有正常出水时，由稳压罐供给消防灭火用水，使火灾及时得到控制。
市政管网
消防水池
消火栓
消防中心及消火栓箱
稳压罐
稳压水泵
③消防稳压系统：消防稳压设备属于消防气压给水设备的一种。
消防稳压设备在无火灾发生时保证管网所需的消防压力，并由稳压罐储存一定的消防水量（30秒或10分钟），火灾初期消防水泵还没有正常出水时，由稳压罐供给消防灭火用水，使火灾及时得到控制。
④消防增压系统
增压泵
控制柜
消防增压系统：
GB50045-95《高层民用建筑设计防火规范》规定：临时高压消防给水系统高位水箱的设置高度不能满足建筑最不利点静水压力要求时，应设增压设施，增压设施应符合下列规定：
1、增压水泵的出水量，对消火栓系统不应大于5L/S ；对自动喷水灭火系统不应大于1L/S 。
2、气压罐的调节水容量对消火栓系统不应小于300L ；对自动喷水灭火系统不应小于150L ；对消火栓与自动喷水灭火系统合用的不应小于450L 。
屋面消防水箱
气压罐
压力控制器
消火栓
④消防增压系统;GB50045-95《高层民用建筑设计防火规范》规定：临时高压消防给水系统高位水箱的设置高度不能满足建筑最不利点静水压力要求时，应设增压设施，增压设施应符合下列规定：1、增压水泵的出水量，对消火栓系统不应大于5L/S;对于自动喷水灭火系统不应大于1L/S 。
2、气压罐的调节水容积碓消防栓系统不应小于300L ；对于自动喷水灭火系统不应小于150L ；对于消防栓和自动喷水灭火系统合用的不应小于450L 。
⑤生活、消防共用给水系统
消防水泵
控制柜
生活、消防共用给水系统：
为了节省设备的设资，某些建筑允许采用生活、消防共用给水设备。
平常设备给生活管网供水，同时消防管网也保持一定压力；火灾发生时，控制系统得到起动信号，立即关上生活管网电磁阀，切断生活管网的供水，全部水量仅供消防使用，以免生活用水影响消防供水的正常。
市政管网
水池
消防中心及消火栓箱
稳压罐
稳压水泵
电磁阀
⑤生活、消防共用给水系统：为了节省设备的投资，某些建筑允许采用生活、消防共用给水设备。
平常设备给生活管网供水，同时消防管网也保持一定压力；火灾发生时，控制系统得到启动信号，立即关上生活管网电磁阀，切断生活管网的供水，全部水量仅供消防使用，以
免生活用水影响消防供水的正常。
⑶型号编制
❑HLK-2XY/37-2P/4表示该控制柜用作消防给水设备的控制，主泵两台（37KW/台），一用一备，起动方式为星三角降压起动，辅泵两台（4KW/台），一用一备,为压力控制；
❑HLK-2X-15表示该控制柜用作消防给水泵的控制，两台（15KW/台），一用一备，直接起动。
⑷设备特点
❑符合国家消防规范及相关行业规范；
❑消防管网随时维持水压，保证初期灭火消防用水，尽量减少火灾造成损失与危害；
❑选用国际或国内知名品牌低压电器；
❑设计合理，外型美观；
❑性能优良，控制方式灵活，抗干扰能力强，工作稳定可靠；
❑可配变频调速恒压控制，防止超压，便于消防人员握持消火枪，节能效果好；
❑可配置可编程序控制器、人机界面、上位机等智能化单元，实现智能化大厦的BA （楼宇自动化）控制；
❑品种规格齐全，可任意组合配套，应用范围广；
❑根据公司水泵性能度身设计，配套使用，性能更佳。
