内墙无机建筑涂料的检测与性能分析
内墙无机建筑涂料的检测与性能分析姜广明1，马海旭1，梁 杨1，王连盛1，王志霞1，胡 水2（1.中国建筑科学研究院有限公司，北京 100013；2.北京化工大学，北京 100029） 【摘要】检测内墙无机建筑涂料的物理性能、水蒸气透过率、有害物质含量等性能，利用红外光谱、有机物含量等分析手段解释各产品的性能差别，给出国内目前的内墙无机建筑涂料的有机物含量的范围。
【关键词】内墙无机建筑涂料；碱金属硅酸盐；硅溶胶；水蒸气透过率；有机物含量 【中图分类号】 TQ630.7+2 【文献标志码】 A 【文章编号】 1671－3702（2019）02－0059－040 引 言由于低 VOC 乳液和助剂的使用，合成树脂乳液内墙涂料的挥发性有机物（VOC）、甲醛、苯系物以及重金属的含量都非常低，它是目前最主要的水性内墙涂料品种。
为了追求更高的环保性和更丰富的功能性，目前市场上也推出了一些新的品种的无机涂料，如无机干粉涂料、液态硅藻泥涂料和内墙无机建筑涂料等。
以碱金属硅酸盐［1］和硅溶胶［2］为主要粘接剂的内墙无机建筑涂料，具有透气性、吸湿性、防霉菌滋生和不燃等特殊性能［3］。
通过在碱金属硅酸盐［4-5］或者硅溶胶［6-7］中加入部分的乳液组成复合涂料，可以改善内墙无机建筑涂料的脆性，增强漆膜的强度，提高涂料的耐洗刷性。
在解决了贮存稳定性、细度、耐洗刷性、掉粉甚至脱落和丰满度等技术难题后，内墙无机建筑涂料被越来越多的消费者所青睐。
本文检测了内墙无机建筑涂料的物理性能、水蒸气透过率、有害物质含量等性能，利用红外光谱、有机物含量等分析手段解释了各产品的性能差别，给出了国内目前的内墙无机建筑涂料的有机物含量的范围。
1 实验原料和设备1.1 实验原料选取 6 个无机建筑涂料企业生产的 8 个内墙无机建筑涂料，分别编号为 WJ-1，WJ-7，WJ-8，WJ-11，WJ-12，WJ-14，WJ-15 和 WJ-17。
1.2 实验方法和设备物理性能，如低温贮存稳定性、热贮存稳定性、耐洗刷性、耐水性等的检测依据 JG/T 26－2002《外墙无机建筑涂料》。
Test and Performance Analysis of Inorganic Building Coating for Interior Wall JIANG Guangming1，MA Haixu1，LIANG Yang1，WANG Liansheng1，WANG Zhixia1，HU Shui2（1.China Academy of Building Research，Beijing 100013，China；2.Beijing University of Chemical Technology，Beijing 100029，China） Abstract：In this article，the physical properties，water vapor transmission rate，and harmful substance content of inorganic building coatings for interior wall were examined. The differences of performance of each product were explained by means of infrared spectroscopy，organic additive content，etc. And the current range of organic additive content of inorganic building coatings was given. Keywords：inorganic building coating for interior wall；alkali metal silicate；silica sol；water-vapor transmission rate；organic additives content作者简介：姜广明，男，高级工程师，研究方向为建筑材料检测与应用。
- 59 -- 60 -水蒸气透过率使用水蒸气透湿杯测试，水蒸气透过率的检测依据 JG/T 309－2011《外墙涂料水蒸气透过率的测定及分级》，在多孔 PE 板上刷涂 2 道后测试。
有害物质含量的检测依据 GB 18582－2008《室内装饰装修材料内墙涂料中有害物质限量》。
其中挥发性有机化合物（VOC ）含量使用 GC126 型气相色谱仪测试。
红外光谱使用 Nicolet 6 700 傅立叶变换红外光谱仪测试，扫描范围为 4 000~400 cm -1，分辨率为 4 cm -1。
将涂料晾干后粉碎，用 KBr 压片后测试红外光谱。
热失重分析使用 TGA/DSC1 同步热分析仪（型号 STARe system ）测试；氮气气氛测试的温度范围为室温 ~900℃。
2 结果与讨论2.1 物理性能和水蒸气透过率分析8 个内墙无机建筑涂料的低温贮存稳定性、热贮存稳定性、耐洗刷性、耐水性和水蒸气透过率的检测结果，如表 1 所示。
低温稳定性有同一厂家的 2 个产品出现了凝聚的现象。
8 个产品的热贮存稳定性 100 % 合格。
耐洗刷性除了 WJ-7 达到 2 000 次外，其他产品的耐洗刷次数都在10 000 次以上，这说明内墙无机建筑涂料的耐洗刷性非常优异。
WJ-1 样品出现了耐水后漆膜起泡的问题，这可能是因为其中加入的乳液不耐水的缘故。
另外除了 WJ-8样品耐水无异常外，WJ-7、WJ-11、WJ-12、WJ-14、WJ-17等 5 个样品都出现轻微掉粉的现象，WJ-15 还出现了严重掉粉的问题。
这是因为内墙无机建筑涂料的生产企业过分地追求内墙无机建筑涂料的环保性能，加入的乳液含量都不是很多，导致内墙无机建筑涂料的漆膜强度不高，容易发生轻微的掉粉；当乳液含量极低时，就会出现严重的掉粉。
8 个内墙无机建筑涂料的水蒸气透过率，都≥1 500g/（m 2·d ）。
除了个别 PVC 特别高的合成树脂乳液内墙涂料外，合成树脂乳液内墙涂料的水蒸气透过率一般都＜1 000g/（m 2·d ）；而 PVC 特别高的合成树脂乳液内墙涂料的耐洗刷性通常都很差。
内墙无机建筑涂料在保证高透气性的同时，又不降低耐洗刷性。
这是由其物理结构和化学成分共同决定的，体现了与合成树脂乳液外墙涂料相比的优势。
2.2 有害物质含量分析8 个内墙无机建筑涂料的有害物质含量的检测结果，如表 2 所示。
8 个内墙无机建筑涂料样品都达到国家标准的要求，并且有害物质含量远远低于国家标准的要求，比一般的合成树脂乳液内墙涂料更加环保。
其中 WJ-1、WJ-8、WJ-14 的 VOC 含量在 8 个样品表 2 内墙无机建筑涂料的有害物质含量样品编号挥发性有机化合物含量（VOC ）/（g/L）游离甲醛/（mg/kg）苯、甲苯、乙苯、二甲苯总和/（mg/kg）可溶性重金属/（g/kg）铅镉铬汞WJ-120.92 6.5≤50≤2.97≤0.13≤0.77≤0.05WJ-7≤27.3≤50≤2.97≤0.13 3.47≤0.05WJ-810.78 5.3≤50 3.23≤0.13≤0.77≤0.05WJ-11≤2≤5≤50≤2.97≤0.13≤0.77≤0.05WJ-12≤2 5.3≤50≤2.97≤0.13≤0.77≤0.05WJ-1420.987.2≤50≤2.97≤0.13≤0.77≤0.05WJ-15≤2≤5≤50≤2.97≤0.130.77≤0.05WJ-17≤25.3≤5011.7≤0.136.1≤0.05表 1 内墙无机建筑涂料的物理性能和水蒸气透过率样品编号低温贮存 稳定性（3 次）热贮存稳定性（30 d）耐洗刷性/次耐水性水蒸气透过率V/ g/（m 2·d）WJ-1通过通过≥30 000起泡 2 233WJ-7凝聚通过 2 000轻微掉粉 2 566WJ-8凝聚通过≥30 000无异常 2 894WJ-11通过通过10 000轻微掉粉 4 427WJ-12通过通过≥30 000轻微掉粉 3 707WJ-14通过通过≥30 000轻微掉粉 1 586WJ-15通过通过≥30 000严重掉粉 3 477WJ-17通过通过≥30 000轻微掉粉3 162- 61 -第2期中比较高一些，说明这 3 个样品中加入的乳液含量略高一些。
高一些乳液含量造成涂膜的孔隙少一些，水蒸气透过率低一些，因此这 3 个样品的水蒸气透过率也是 8 个样品中最低的。
2.3 红外光谱分析8 个内墙无机建筑涂料的红外光谱，如图 1 所示。
内墙无机建筑涂料的红外光谱的解析可以分为 3 组，各个峰的高低与各组分的相对含量成比例。
第一组中，3 438c m -1 的宽峰是 O -H 伸缩振动峰，2 956、2 927、2 873 cm -1 是 C-H 的伸缩振动峰，1 729 cm -1是非常强的 C=O 伸缩振动峰。
这说明内墙无机建筑涂料中都含有一定的聚酯成分。
第二组中，1 629 cm -1 是 Si-O-H 的氢键伸缩振动峰，1 055 cm -1 是非常强的 Si-O-Si 振动峰。
这是碱金属硅酸盐或者硅溶胶的红外峰。
第三组中，1 432cm -1和 876 cm -1是 CaCO 3 的反对称伸缩振动峰和面外弯曲振动峰。
这说明 CaCO 3是内墙无机建筑涂料中最常用填料。
8 个内墙无机建筑涂料的红外光谱，基本完全一致。
这说明目前市场的内墙无机建筑涂料的成分与含量，也就是配方基本相同；主要成分都是乳液，碱金属硅酸表 3 外墙涂料在不同温度区间的热失重率和有机物含量样品编号热失重率/%残余物率/%有机物含量/%25～270/℃270～530/℃530～850/℃WJ-150.711.5 3.534.213.1WJ-738.77.87.845.78.0WJ-850.711.5 3.634.212.3WJ-1143.7 3.0 6.846.5 3.2WJ-1238.4 5.212.943.5 5.4WJ-1448.1 5.98.038.07.5WJ-1539.9 2.210.247.7 2.4WJ-1753.85.33.337.65.5盐或者硅溶胶，还有一定量的 CaCO 3 等无机填料。
2.4 有机物含量分析8 个内墙无机建筑涂料的热失重曲线如图 2 所示。
8 个内墙无机建筑涂料在各温度区间的热失重率和残余物率，如表 3 所示。
有机物含量应该是涂料中的 VOC 的含量和高分子有机物化合物的含量的总和。
计算时 VOC 成分未检出的以检出限含量计算，涂料密度以 1.3g/cm 3计算。
建筑涂料检测
建筑涂料在我国一般是指用于建筑物内墙，外墙，顶棚，地面，
卫生间的涂料。
【检测产品】
建筑涂料：涂覆于建筑物、装饰建筑物或保护建筑物的涂料，统
称为建筑涂料，包括：墙面涂料、防水涂料、地坪涂料和功能性建筑
涂料等。
建筑涂料检测范围包括：合成树脂乳液外墙涂料、合成树脂乳液
内墙涂料、合成树脂乳液砂壁状建筑涂料、溶剂型外墙涂料、建筑用
外墙涂料、弹性建筑涂料、复层建筑涂料等各种建筑涂料。
【检测项目】
指标测试：容器中状态、施工性、涂膜外观、对比率、涂料低温
贮存稳定性、涂料热贮存稳定性、初期干燥抗裂性、干燥时间、耐水性、耐碱性、耐冲击性、涂层耐温变性、耐沾污性、粘结强度、耐人
工老化性、耐洗刷性、耐沾污性、涂层耐温变性等；
有害物质限量：VOC含量、苯含量、甲苯、乙苯和二甲苯含量总和、游离甲醛含量、游离二异氰酸酯(TDI和HDI)含量总和、乙二醇醚及醚
酯含量总和、重金属含量四项等；
分析项目：成分分析、配方还原、含量检测、对比分析、定性定
量等；
第 1 页 / 共 1 页。
无机涂料复检报告
无机涂料复检报告
无机涂料是一种绿色环保的新型功能涂料，具有极佳的防火、耐酸碱、耐腐蚀、耐高温等特性。
本次复检的样品是一款常温湿法制备的无机涂料，主要用于建筑物外墙和钢结构防腐。
一、外观检验
样品外观无裂纹、起泡、分层现象，颜色均匀，无明显异物。
二、施工性能检验
铜片粘附性：
在铜片表面均匀涂布一层涂料，然后用适当力道用指甲或硬币在涂层上划10次，不出现脱落或起泡现象。
划痕硬度：
用铜钱将涂料表面划画至金属板，涂层表面无折痕、起皱、露底现象。
涂层厚度：
在样品不同位置取10个点进行测量，平均涂层厚度为200µm，符合标准要求。
粘度：
样品室温下粘度为180s，符合标准要求。
附着力：
采用剥离试验法对样品进行附着力检测，试验结果为0级，符合标准要求。
水泡试验：
样品表面涂布一层涂料，室温下静置24小时，然后在涂层上施加压力，不出现水泡或起泡现象。
盐雾试验：
样品铁板表面均匀涂布一层涂料，进行盐雾试验72小时，试样表面无明显的白菜花状氧化物，无明显脱落或剥落现象。
耐碱性：
将试样浸入1% NaOH溶液中，24小时后试样表面无漆膜起皮、起泡、软化或发生其他损坏现象。
防火性能：
采用明火试验法，试样在明火中燃烧15秒后自行熄灭，未向四方喷溅，无剧烈燃烧，符合防火标准要求。
挥发性有机化合物含量：
样品经氯仿提取后检测挥发性有机化合物含量为0g/L，完全符合环境保护要求。
综上所述，本次复检的样品物理、化学性能和环境性能均符合标准要求，可放心使用，建议在使用过程中注意密封、防潮、避免阳光直射、保持通风等工作。
内墙无机建筑涂料的不合格配方及原因分析
- 48 -第39卷内墙无机建筑涂料的不合格配方及原因分析姜广明1，马海旭1，梁 杨1，肖凯巍1，王连盛1，胡 水2（1.中国建筑科学研究院有限公司，北京 100013；2.北京化工大学，北京 100029） 【摘要】 总结了内墙无机建筑涂料的典型不合格情况，利用红外光谱和热失重分析剖析了不合格的内墙无机建筑涂料的配方，并从配方和成分解释了不合格项目各自产生的原因。
【关键词】 内墙无机建筑涂料；碱金属硅酸盐；硅溶胶；水蒸气透过率；配方分析 【中图分类号】 TQ630.7+2 【文献标志码】 A 【文章编号】 1671－3702（2021）05－0048－050 引言内墙无机建筑涂料主要以碱金属硅酸盐或者硅溶胶为主要成膜物质。
与合成树脂乳液内墙涂料的成膜过程不同，内墙无机建筑涂料的成膜过程涉及到硅酸盐的交联反应［1］和硅溶胶的交联反应［2］。
因此内墙无机建筑涂料的组分更多，包含了碱金属硅酸盐或者硅溶胶、固化剂、合成树脂乳液、颜填料［3］和各种助剂［4］等。
硅溶胶作为成膜物时［5］，为了提高其涂膜的韧性和耐水性，更多的是与适量的高分子乳液复合［6，7］，或者对其进行有机化改性［8］。
本文对内墙无机建筑涂料的典型不合格情况进行总结，利用红外光谱和热失重分析剖析了不合格的内墙无机建筑涂料的配方，并从配方和成分解释了不合格项目各自产生的原因。
1 实验原料、设备和方法1.1 实验原料硅酸钾溶液和苯丙乳液由某无机建筑涂料企业提供；CaCO 3 选用欧亚钙业（安徽青阳）有限公司的 OMYACARB 10-QY 型碳酸钙。
选取无机建筑涂料企业生产的有典型不合格情况的 5 个内墙无机建筑涂料，编号为 WJ-1、WJ-4、WJ-15、WJ-22、WJ-39。
其中 WJ-22 为进口产品，而另外 4 个为国产产品。
企业声明 WJ-39 是硅溶胶涂料，而另外 4 个为碱金属硅酸盐涂料。
作者简介：姜广明，男，高级工程师，研究方向为建筑材料检测与应用。
内墙无机建筑涂料的检测与性能探析
内墙无机建筑涂料的检测与性能探析发表时间：2020-12-02T14:07:59.860Z 来源：《建筑实践》2020年21期作者：窦艳伟于雷明[导读] 检测内墙无机建筑涂料的物理性能，水蒸气渗透性窦艳伟于雷明临朐正信工程质量检测有限公司山东潍坊 262600摘要：检测内墙无机建筑涂料的物理性能，水蒸气渗透性，有害物质含量和其他性能，并使用红外光谱，有机物含量和其他分析方法来解释产品性能的差异，当前的国内的内墙无机建筑涂料具有多种有机含量，本文探讨了内墙无机建筑涂料的检测与性能，希望对相关行业有所帮助。
关键词：内墙无机建筑；涂料的检测；性能探析由于使用低VOC乳液和添加剂，合成树脂乳液的内墙涂料中挥发性有机化合物（VOC），甲醛，苯和重金属的含量非常低。
当前，它是水性内墙涂料最重要的类型。
为了追求更高的功能性和环保性，目前市场上还有几种新型的无机涂料，包括无机干粉涂料，液态硅藻泥和内墙无机建筑涂料。
内墙的无机建筑涂料使用碱金属硅酸盐或硅溶胶作为主要粘合剂，具有特殊的性能，如透气性，抗污染性，耐霉菌性和不燃性，以及良好的环保性能。
通过将一部分乳液加入碱金属硅酸盐或硅溶胶中以形成复合涂层，可以改善内墙建筑涂料的脆性，提高涂料的强度并提高涂料的耐洗刷性。
在解决了储存稳定性，细度，耐洗刷性，粉末掉落甚至起泡的技术问题之后，越来越多的消费者青睐于内墙无机建筑涂料。
在本文中，我们测试了建筑内墙涂料的物理性能，水蒸气透过率和有害物质含量，并使用红外光谱，有机物含量和其他方法来分析每种产品的性能的不同，得出了目前我国无机建筑涂料中有机物的建议掺量。
一、实验原料和设备首先是实验材料，是八种内墙无机建筑涂料，分别为WJ-1，WJ-7，WJ-8，WJ-11，WJ-12，WJ-14，WJ-15，WJ-17。
其次实验方法与设备，根据《外墙无机建筑涂料》（JG/T26-2002）测试了部分物理性能，如耐洗刷性和耐水性，低温、热贮存稳定性。
建筑内外墙用液态无机涂料
JG中华人民共和国建筑工业行业标准JG/T 26-XXXX代替JG/T 26-2002建筑内外墙用液态无机涂料Liquid inorganic coating for building interior and exterior wall（征求意见稿2019.05.08）××××-××-××发布××××-××-××实施发布目次前言 (Ⅰ)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4 分类和标记 (2)5要求 (2)6 试验方法 (4)7 检验规则 (7)8 标志、包装、运输和贮存 (8)附录A（规范性附录）高分子有机物含量的试验方法 (9)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替JG/T 26-2002《外墙无机建筑涂料》。
与JG/T 26-2002相比主要技术变化如下：——修改了标准的范围（见第1章，2002年版第1章）；——增加了术语和定义（见第3章）；——修改了分类方法（见4.1）；——修改了标记方式（见4.2）；——增加了无机底漆的要求（见5.1）；——增加了内墙无机面漆的要求（见表1）；——增加了外墙无机面漆的分类（见表2）；——修改了外墙无机面漆的热贮存稳定性、对比率、耐沾污性、耐温变性、耐洗刷性的要求（见表2）；——增加了外墙无机面漆的的水蒸气透过率、高分子有机物含量、有害物质限量和放射性核素限量要求（见表2）；——修改了试验基材，增加了对比率的试验基材（见6.3）；——修改了对比率的测试方法（见6.11）；——修改了耐沾污性的测试方法（见6.16）；——增加了高分子有机物含量的测试方法（见6.19及附录A）；——增加了挥发性有机化合物（VOC）含量的测试方法（见6.20）；——增加了苯、甲苯、乙苯、二甲苯总和的测试方法（见6.21）；——增加了游离甲醛含量的测试方法（见6.22）；——增加了乙二醇醚及醚酯含量总和的测试方法（见6.23）；——增加了可溶性重金属含量的测试方法（见6.24）；——增加了重金属含量的测试方法（见6.25）；——增加了放射性核素的测试方法（见6.26）。
无机建筑涂料标准介绍和成分分析

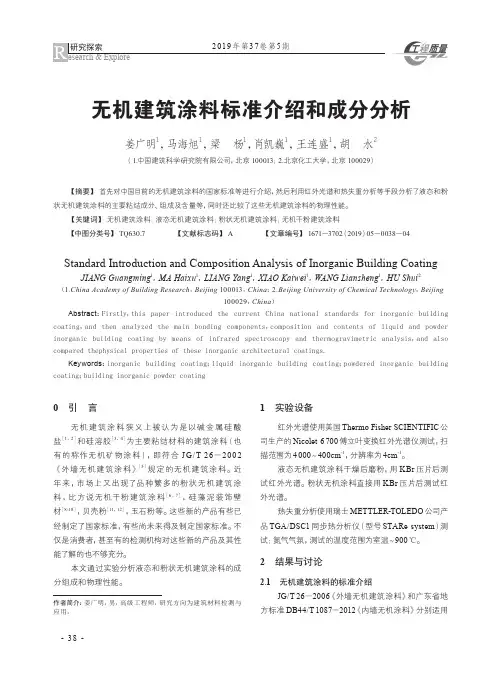

无机建筑涂料标准介绍和成分分析姜广明1，马海旭1，梁 杨1，肖凯巍1，王连盛1，胡 水2（1.中国建筑科学研究院有限公司，北京 100013；2.北京化工大学，北京 100029） 【摘要】首先对中国目前的无机建筑涂料的国家标准等进行介绍，然后利用红外光谱和热失重分析等手段分析了液态和粉状无机建筑涂料的主要粘结成分、组成及含量等，同时还比较了这些无机建筑涂料的物理性能。
【关键词】无机建筑涂料；液态无机建筑涂料；粉状无机建筑涂料；无机干粉建筑涂料 【中图分类号】 TQ630.7 【文献标志码】 A 【文章编号】 1671－3702（2019）05－0038－040 引 言无机建筑涂料狭义上被认为是以碱金属硅酸盐［1，2］和硅溶胶［3，4］为主要粘结材料的建筑涂料（也有的称作无机矿物涂料），即符合 JG/T 26－2002《外墙无机建筑涂料》［5］规定的无机建筑涂料。
近年来，市场上又出现了品种繁多的粉状无机建筑涂料，比方说无机干粉建筑涂料［6，7］，硅藻泥装饰壁材［8-10］，贝壳粉［11，12］，玉石粉等。
这些新的产品有些已经制定了国家标准，有些尚未来得及制定国家标准。
不仅是消费者，甚至有的检测机构对这些新的产品及其性能了解的也不够充分。
本文通过实验分析液态和粉状无机建筑涂料的成分组成和物理性能。
作者简介：姜广明，男，高级工程师，研究方向为建筑材料检测与应用。
1 实验设备红外光谱使用美国 Thermo Fisher SCIENTIFIC 公司生产的 Nicolet 6 700 傅立叶变换红外光谱仪测试，扫描范围为 4 000～400cm-1，分辨率为 4cm-1。
液态无机建筑涂料干燥后磨粉，用 KBr 压片后测试红外光谱。
粉状无机涂料直接用 KBr 压片后测试红外光谱。
热失重分析使用瑞士 METTLER-TOLEDO 公司产品 TGA/DSC1 同步热分析仪（型号 STARe system）测试；氮气气氛，测试的温度范围为室温～900 ℃。
建筑用内外墙液态无机涂料标准及检验检测现状
检测认证建筑用内外墙液态无机涂料标准及检验检测现状■ 黄连喜 程 莎 孙振业 陈 靖 王文辉 丁明善 王志存*（青岛市产品质量检验研究院）摘 要：本文对比了建筑用内外墙液态无机涂料和合成树脂乳液涂料产品，介绍了建筑用内外墙液态无机涂料标准在制修订方面取得的进展，通过分析液态无机涂料在检验检测工作中标准选择上面临的问题，给出了标准制修订和产品检验检测的建议，目的是促进建筑用无机涂料行业高质量规范发展。
关键词：建筑，无机涂料，标准，检验检测DOI编码：10.3969/j.issn.1002-5944.2024.07.040Standards and Inspection Status of Liquid Inorganic Coatings for Interiorand Exterior Walls in BuildingsHUANG Lian-xi CHENG Sha SUN Zhen-ye CHEN Jing WANG Wen-huiDING Ming-shan WANG Zhi-cun*（Qingdao Product Quality Testing Research Institute）Abstract:This paper compares the liquid inorganic coatings for interior and exterior walls of buildings with the synthetic resin lotion coating products, introduces the achievements in the development and revision of the standards for the liquid inorganic coatings for interior and exterior walls of buildings, analyzes the problems faced by the liquid inorganic coatings in the selection of standards in the inspection and testing work, and gives suggestions on the development and revision of standards and the inspection and testing of products, in order to promote the high-quality and standardized development of the industry of inorganic coatings for buildings.Keywords: building, inorganic coating, standard, inspection and testing0 引 言伴随着房地产行业近三十年的快速发展，建筑墙面用材料种类日益丰富。
内墙涂料检测项目
186759587878张先生
GB/T 9756-2009合成树脂乳液内墙涂料
表2内墙面漆的要求
序号
项目
指标
合格品
一等品
优等品
1
容器中的状态
无硬块，搅拌后呈均匀状态
2
施工性
刷涂二道无障碍
3
低温稳定性（3次循环）
不变质
4
漆膜外观
正常
5
干燥时间（表干）/h≤
2
6
对比率（白色和浅色）≥
可溶性铬，mg/kg
60
60
60
可溶性汞，mg/kg
60
60
60
注1：内墙涂料光泽的测试条件为105℃±2℃烘干2小时。
75
75
铬Cr
60
60
汞Hg
60
60
GB/T 9756-2009合成树脂乳液内墙涂料
表1内墙底漆的要求
序号
项目
指标
1
容器中的状态
无硬块，搅拌后呈均匀状态
2
施工性
刷涂无障碍
3
低温稳定性（3次循环）
不变质
4
漆膜外观
正常
5
干燥时间（表干）/h≤
2
6
耐碱性（24h）
无异常
7
抗泛碱性（48h）
无异常
内墙涂料检测报告：
GB 18582-2008室内装饰装修材料内墙涂料中有害物质限量
项目
限量值
水Байду номын сангаас墙面涂料
水性墙面腻子
挥发性有机化合物（VOC）含量≤
120g/L
15g/kg
苯、甲苯、乙苯、二甲苯含量总和/(mg/kg)≤
涂料性能检测内容及方法
涂料性能检测内容及方法一、质量指标涂料的质量指标是指涂料的总体质量状况，包括色泽、黏度、流平性、稳定性、附着性等。
常用的方法是通过观察涂料表面色泽的一致性，使用黏度计测量涂料的粘度，通过涂刷涂料观察涂层流平性，通过摇动或振荡涂料容器来评估稳定性，通过拉伸测试或剥离测试评估涂层与基材的附着性等。
二、物理性能指标物理性能指标是指涂料在不同物理环境下的性能表现，如干燥时间、硬度、耐磨性、耐冲击性等。
常用的方法有使用干燥时间测定仪来测试涂料的干燥时间，通过硬度计或铅笔硬度测定仪来评估涂层的硬度，使用磨损试验机或万能试验机进行耐磨性或耐冲击性测试等。
三、化学性能指标化学性能指标是指涂料在化学环境下的稳定性及性能表现，主要包括耐酸碱性、耐溶剂性、耐水性、耐腐蚀性等。
常用的方法是将涂料暴露在不同浓度的酸碱液体中，观察其变化情况，或者将涂料暴露在溶剂中，通过观察溶剂对涂料的溶解程度来评估涂料的耐溶剂性。
四、机械性能指标机械性能指标是指涂料在不同机械加载下的性能表现，主要包括拉伸强度、抗压强度、弹性模量等。
常用的方法是使用拉伸试验机、压力试验机等进行力学性能测试，评估涂层的拉伸强度、抗压强度和弹性模量。
五、耐久性能指标耐久性能指标是指涂料在不同环境条件下的使用寿命及性能表现，主要包括耐光性、耐候性、耐老化性等。
常用的方法是使用人造氙灯或碳弧灯来模拟自然气候条件，观察涂料的光泽度变化，通过施加不同温度和湿度等条件对涂层进行人工老化试验来评估涂料的耐久性能。
六、环境适应性指标环境适应性指标是指涂料在特定环境条件下的性能表现，主要包括耐高温性、耐低温性、耐潮湿性等。
常用的方法是将涂料暴露在高温或低温环境中，观察其性能变化，或使用湿度试验箱进行湿热循环试验等。
七、安全性指标安全性指标是指涂料在使用过程中对人体健康和环境的安全性。
主要包括挥发性有机化合物（VOC）含量、重金属含量、有害物质含量等。
常用的方法是使用气相色谱仪对涂料中VOC含量进行分析，使用原子吸收光谱仪或X射线荧光光谱仪进行重金属含量分析等。
内墙涂料检测报告
内墙涂料检测报告一、检测目的：本次检测旨在评估目标室内墙面涂料的质量和环境影响。
通过对涂料样品的检测，了解其含有有害物质的程度以及是否符合相关标准，为用户提供安全可靠的选择。
二、检测方法：本次检测采用以下方法对目标样品进行检测：1.通过目测和触摸检查外观质量，包括涂料的颜色、亮度、平滑度等。
2.采用气相色谱法（GC）检测涂料样品中的有害挥发性有机物（VOCs）成分。
3.根据相关标准和规定，对涂料样品的干燥时间、耐洗性、附着力等性能进行测试。
4.借助分光光度计检测涂料样品中的重金属成分。
三、检测结果：1.外观质量：经目测，涂料样品整体颜色均匀，没有明显的色差和刷痕。
触摸涂料表面，平滑度良好，没有明显的粗糙感。
2.VOCs含量：根据气相色谱法（GC）的测试结果，涂料样品中挥发性有机物（VOCs）含量在国家标准范围内，不超过规定限值。
涂料样品对室内空气质量的影响较小。
3.性能测试：干燥时间：经测试，涂料样品在标准环境温度下干燥时间为X小时，符合相关标准要求。
耐洗性：对于普通涂料样品，经过洗涤，涂料表面未出现脱落和起皮现象，耐洗性良好。
附着力：经剥离测试，涂料样品与基层的附着力达到了XX等级，表现出较好的附着力。
4.重金属成分：根据分光光度计测试的结果，涂料样品中重金属成分，如铅、汞、镉等，均符合国家标准，未超过允许的限值。
涂料样品对室内环境的污染较小。
四、检测结论：根据以上检测结果，目标室内墙面涂料的质量良好，对室内环境影响较小。
涂料样品中的挥发性有机物（VOCs）成分、干燥时间、耐洗性、附着力和重金属成分均符合相关标准和规定。
