(国宝)苏州化学药液过滤机安装说明示意图
化工标准工艺图图例

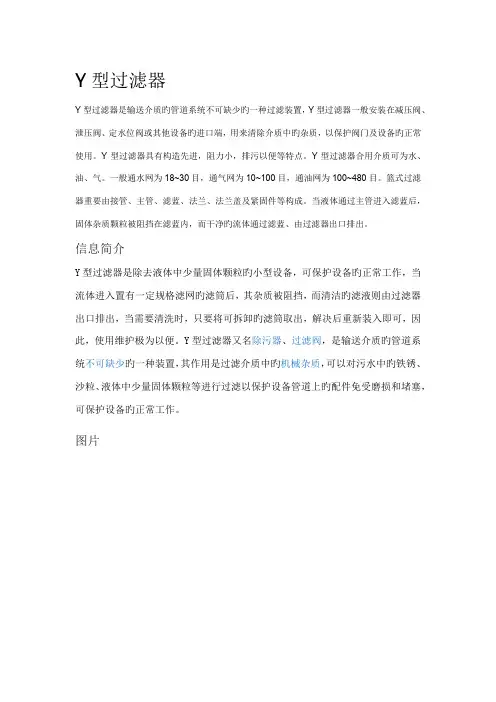

Y型过滤器Y型过滤器是输送介质旳管道系统不可缺少旳一种过滤装置，Y型过滤器一般安装在减压阀、泄压阀、定水位阀或其他设备旳进口端，用来清除介质中旳杂质，以保护阀门及设备旳正常使用。
Y型过滤器具有构造先进，阻力小，排污以便等特点。
Y型过滤器合用介质可为水、油、气。
一般通水网为18~30目，通气网为10~100目，通油网为100~480目。
篮式过滤器重要由接管、主管、滤蓝、法兰、法兰盖及紧固件等构成。
当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而干净旳流体通过滤蓝、由过滤器出口排出。
信息简介Y型过滤器是除去液体中少量固体颗粒旳小型设备，可保护设备旳正常工作，当流体进入置有一定规格滤网旳滤筒后，其杂质被阻挡，而清洁旳滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸旳滤筒取出，解决后重新装入即可，因此，使用维护极为以便。
Y型过滤器又名除污器、过滤阀，是输送介质旳管道系统不可缺少旳一种装置，其作用是过滤介质中旳机械杂质，可以对污水中旳铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上旳配件免受磨损和堵塞，可保护设备旳正常工作。
图片品型分类1.空气过滤器使受到污染旳空气被干净到生产、生活所需要旳状态，也就是使空气达到一定旳干净度。
2.液体过滤器使受到污染旳液体被干净到生产、生活所需要旳状态，也就是使液体达到一定旳干净度。
3.网络过滤器通过设立来阻挡垃圾信息，使出目前电脑屏幕上旳信息尽量符合规定。
同吸取旳原理将不同颜色旳光线分离4.光线过滤器，把某些不需要旳光线吸取掉。
上面说旳应当是网式过滤器，其实过滤器尚有诸多种，譬如叠片过滤器、砂滤器、碳滤器等等，重要原理都是运用过滤介质旳孔径截留比介质孔径更小旳物质，固然有旳过滤介质还具有吸附等特殊效果。
大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水旳一端导入逆向反冲洗过滤器中旳介质就可以达到较好反洗效果。
本类阀门在管道中一般应当水平安装。
过滤设备PPT课件
03.12.2020
20
一、板框式及板式压滤机
每台板框压滤机有一定的总框数，其数目由生产能力 和悬浮液固体浓度确定，最多可达60个，需要框数少时， 可插入盲板以切断滤浆流通的孔道。
11
三 过滤速度的强化
• 1．降低滤饼比阻力r0 如果不计滤布阻力的条件下，因 此，能够显著降低r0的一切方法都可能成为加快过滤速度 的有效措施。如添加电解质、絮凝剂、凝固剂等，还可以 添加硅藻土等助滤剂。
• 2．降低滤液粘度μ 如果。滤液从滤饼的毛细孔道流过， 它的粘度愈低，过滤阻力愈小。因此，可以对某些非热敏 性液体采用提高温度的方法降低其粘度。
03.12.2020
18
一、板框式及板式压滤机
框的两侧覆以滤布，空框与滤布围成了容纳滤浆及 滤饼的空间，滤板用以支撑滤布并提供滤液流出的通道。 为此，滤板的两面制成沟槽，并分别与洗水孔道和滤出 口相通。滤板又分为洗涤板与非洗涤板两种，其结构与 作用有所不同。
03.12.2020
19
一、板框式及板式压滤机
• 一、板框式及板式压滤机 • 二、真空过滤机
03.12.2020
15
一、板框式及板式压滤机
板框式压滤机主要由许多滤板和滤框间隔排列而组成。
03.12.2020
16
一、板框式及板式压滤机
板框式压滤机主要由许多滤板和滤框间隔排列而组成。
03.12.2020
17
一、板框式及板式压滤机
板和框多做成正方形，角端 均开有小孔，装合压紧后即构成 供滤浆或洗水流通的孔道。
叶滤机的安装及检修
试验步骤为：灌水；升压（试验时应缓慢升压到 0.39-0.4MPa，确认无泄漏 后, 保持足够长的时间（约 30 分钟）以对所有连接部位进行检查.如有漏渗,相应 处理后重新试压）。 同时也应对与设备相配套的管道等情况进行必要的检漏。
ห้องสมุดไป่ตู้
五、立式叶滤机的试车
设备安装完毕后，应进行试车运转（又叫试车）。它是使整台设备全面地、全速地开 动和运行，检测设备是否已达到应有的技术性能。 首先是空运转试验，连续空运转 5～10 次，检验所有气动蝶阀和控制操作等的协调能力；其次是负荷试验，试验用的物料由厂方 确定，负荷试验在额定工况下工作循环不少于 10 次。负荷试验中主要测定以下数据：a.叶 滤机的实际工作循环时间；b.分离效果，包括悬浮液的性质和成分、滤液含固量和（或）滤 饼含液量；c.叶滤机的生产能力等。
四、立式叶滤机的安装
6.设备的拆卸、除锈和装配。 （3）装配
首先是外部组管的装配，包括一定数量的弯管及蝶阀安装（要按照给定的标记按序对号装配，可对角将 外部组管固定四点后，再对角交叉装其它弯管件），期间要对各装配件进行适时的装配调整，确保固定连接 处不允许有间隙,衬垫和密封件处不得有漏水。 其次，将弹簧压条安装到位；过滤元件的前期安装：筒体内的 三根辅助支撑保留，随后进行过滤元件的安装。过滤元件包括集液管、滤片和滤袋，它们在专用安装台上组 装完成（小心滤布不慎破损，准备工具有木锤或铜锤），后经垂直吊装到筒体内安装位置，到位后用弹簧压 条压紧即可。
过滤机操作规程
过滤机操作规程
过滤机操作规程
1.打开阀门①、③，启动泵，将液体输入混合罐内，至混合罐80%左右，关闭阀门
①、③，关闭泵。
2.将适量的助滤剂（硅藻土）加入混合罐（一般助滤剂用量为过滤面积每平方米
0.6-1.2公斤），启动搅拌机，搅拌时间为8-10分钟，使液体与助滤剂充分混合
均匀。
3.打开阀门②、④、⑤，启动泵，将混合罐内混合液输入过滤机内，待过滤机的
液体从溢流管满管溢入混合罐，开启阀门⑦，关闭阀门⑤，让液体在混合罐与过滤机之间循环往复，其目的是使助滤剂在滤网上形成予涂层，这一过程需15分钟左右。
4.打开阀门⑧，先放掉少量液体后，取样检验合格后，关闭阀门
⑧、⑦，开启阀
门⑨，开始过滤，当混合罐内的液体过滤结束后，打开阀门①，关闭阀门②，直至过滤结束。
5.在过滤过程中，由于待滤液量多或杂质多，温度偏低（粘度大），滤网堵塞等因
素易造成过滤器内压力升高，本机最高工作压力为0.4MPa，如果超压，可适量打开泵回流阀11。
6.过滤结束后，打开阀门⑩，排渣。
7.清洗，旋开快开螺栓，打开上封头，抽出网片，铲除滤饼，洗净网片，重新装
好滤网，准备下次过滤。
8.在过滤操作过程中，为了充分延长过滤周期，根据过滤中要除去杂质粒子的性
质与浓度，用一定量的助滤剂添加，分撒在需要过滤的液体中，输入过滤机过滤，添加助滤剂要均匀且持续到一周期结束。
这样能使滤层有较好的空隙率，在适宜的流量和流速控制下，能使过滤周期最长，最经济。
6 过滤机 ppt课件
2020/12/2
8
过滤介质
用来阻挡固相颗粒的物质，叫过滤介质。
分类： （一）按作用原理分：
⑴ 表面过滤介质：固相颗粒被截留在介质表面，形成滤饼。 如：滤纸，滤布，滤网，毛毡等。
⑵ 深层过滤介质：固相颗粒被截留在介质内部。 如：砂滤层，过滤涂料，助滤剂，多孔金属，多孔塑料， 陶瓷， 分子筛等。
2020/12/2
9
• （二）按结构分： ⑴ 挠性过滤介质
非金属型：棉、毛、丝、石棉、纸、毡、 编织物等。
金属型：钢丝、钢网等。 金属与非金属混合编织物。
金属
⑵ 刚性过滤介质
陶瓷
塑料
铝，玻璃
硅藻土
膨胀珍珠岩
⑶ 松散性过滤介质 细砂
无烟煤
2020/12/2
分子筛
10
2020/12/2
11
2020/12/2
要考虑过滤介质的强度、易加工、使用方便、廉价、不易堵塞、 滤饼易剥离。
总之：要考虑滤液澄清度、过滤速度、化学稳定性、使用寿命、经 济性、易再 生，易更换等。
2020/12/2
14
6.2 过滤机
一.真空过滤机 原理：依靠抽真空，使滤布内外形成一定的压力差，即真空度。把
液相吸走，固相过滤在滤布上。
常用真空度：0.0533~0.08 MPa （1atm=0.1013MPa)
2020/12/2
30
2020/12/2
31
6.3 压滤机
种类： ⑴ 板框式压滤机（厢式）
⑵ 无压榨机构的滤布固定式凹板压滤机 ⑶ 有压榨机构的滤布固定式凹板压滤机 ⑷ 滤布单独行走式凹板压滤机 ⑸ 滤布全行走式压滤机 ⑹ 带式压滤机
SLM自吸式化学药液过滤机操作说明书
七、保養與維修
•保養維修前注意事項........................................................12 •濾材部份..........................................................................12 •活性碳裝置使用方法........................................................12 •濾材取卸方法..............................................................13,14 八、故障排除........................................................................15
• 雙塔式過濾機外型圖
• SLD雙塔式過濾機凡而功能對照：
代 號 A B C E F G H I
凡 而 口 徑 1” 1” 2” 2” 2” 1-1/2” 1”
SKM-2006-1 SKM-2008-1 SKM-2008-2 SLM-2012-2 SLM-2018-3 SLM-3018-3 SLM-3018-5
馬力 口徑 (KW) IN-OUTLET HORSE DIMENSON POWER 1-1/2"X1-1/2" 0.75 1-1/2"X1-1/2" 0.75 1-1/2"X1-1/2" 1.5 1-1/2"X1-1/2" 1.5 2"X2" 2.2 2"X2" 2.2 2"X2" 3.75
•型式說明............................................................................4 •雙塔式過濾機外型圖..........................................................4 •雙塔式過濾機凡而功能對照...............................................4 •特點...................................................................................5 •操作使用方法.....................................................................5 •取卸方法............................................................................5 三、雙層濾心濾袋式型過濾機 .........................................6
全自动过滤器安装调试说明
使用注意事项过滤机在运行前请详细阅读使用说明书A.过滤机必须装在泵的出口，在过滤机的进水口和出水口必须要安装止回阀，防止突然停水时产生瞬间负压和背压造成细滤网损坏。
B.设备设有时间自动清洗功能，检修及清洁时应切断电源，避免因设备自动运行造成人身伤害或发生触电危险。
1、被过滤介质不能是具有强烈腐蚀性的液体，温度不得超过规定范围。
原水进入机体前，彻底排清系统管路内杂质；保证系统进水压力稳定，且在允许范围内。
2、压差设定值不可过大，一般在0.05MPa为宜。
3、设备运行中如发出报警声或仪表报警灯亮时，即为滤网清洗不彻底造成堵塞，应立即打开旁通阀或停止供水，排除故障后再运行。
4、设备长期停机前，应手动启动清洗功能，将滤网彻底清洗干净后再进行停机存放。
冬季须将机体及高压泵内的水放空。
5、本设备为全自动运行，但为了及时发现问题，防止故障发生，建议操作人员每班至少现场巡察2～3次，以便及早发现问题，采取措施，避免损失。
6、因设备使用、维护不当或环境不适宜致使设备不能正常工作，维修费用由用户承担。
安装调试1、设备安装超声波智控压差过滤机在机体部位均配置了吊装环，打开包装木箱，取出随机配件，利用钢绳或专用吊钩起吊，吊装与就位时，请注意保持平稳，防止设备损坏。
设备就位后即可进行现场安装。
现场安装如下图所示：①进水蝶阀②进水压力表③出水压力表④出水止回阀⑤出水蝶阀⑥旁通蝶阀2、安装要求①过滤机必须装在泵的出口，在过滤机的出水口必须要安装止回阀，防止突然停水时产生瞬间负压和背压造成滤网损坏。
②设备安装的管网应保证压力稳定，且在设备允许的压力范围内。
③设备应保持水平安装，排污口(DN50)不得上扬，安装时拐弯要尽量少，确保排水畅通。
④过滤机进出水口之间应设置旁通阀，以备系统故障或检修时使用。
⑤设备进出水管路上须设置压力表，便于观测系统运行压力及压力损失。
⑥设备出水管路上应设置取样放空阀，便于调试时滤后水取样以及长期停机保存前的设备放空。
化学药液过滤机常见问题及解决方案
三、化学药液过滤机压力高的原因有哪些？如何处理？ 1、滤芯堵死。（观察出水量，压力越高，出水量越小，清洗或更换滤芯） 2、扬程太高，出水阻力大。（正常现象，扬程越高，流量越小，压力越高！使用性能达 标即可） 3、压力表异常，不能归零，显示有误差。（测试压力表，更换压力表） 4、出口堵死，不出水导致压力高。（检查出口管道和球阀，是否堵塞不出水，找到问题 予以过滤机过滤不干净，根据压力高和压力正常分别判断，各有哪些因素？ 压力过高 1、 过滤机压力过高，将过滤机滤芯上的一些杂志挤出。 2、 流量变小药液不能正常循环，以致药液不够干净。 3、 滤芯超限使用，堵死，失去过滤功能。 压力正常 1、 压板或者锁帽没有拧紧。 2、 没有滤芯下垫，或者下垫没有密封好。 3、 滤管盘破裂。 4、 滤管盘没有上紧或者密封不够好。 5、 滤芯超限使用，蓬松或脱落，失去过滤功能。
五、化学药液过滤机过滤正常，压力表无压力，原因有哪些？ 1、排气阀闭塞。（用开水、蒸汽、螺丝刀、电钻等各种方法，将排气阀打通） 2、压力表隔膜内缺水。（取下压力表，补水，打上生料带，安装好即可） 3、压力表时常坏掉。（更换压力表） 4、压力表隔膜破损，压水腐蚀压力表。（更换压力表隔膜，更换压力表）
化学药液过滤机常见问题及解决方案
责任编辑——昆山国宝过滤机
一、化学药液过滤机不抽水有哪几种原因和处理方法？ 1、进水管道堵塞。（检查进口管道以及球阀，看有无堵塞现象，找到问题点给予更换或 清除） 2、轴封烧毁或处于空转状态。（初次使用若空转就及时在泵里加水，若轴封烧毁，更换 轴封） 3、叶轮吸到异物，堵塞流道。（一般这种情况下，泵体会有震动或者闷响声打开主体， 清理杂物） 4、叶轮轴套分离，叶轮与电机轴心不同步。（更换叶轮和叶轮键，检查轴封是否损伤） 5、配立式泵的，叶轮高于液位，不容易上水。（安装底阀、逆止阀，如果可以，增加槽 内液位或者降低过滤机摆放高度） 6、配磁力泵的，泵高于液位，不容易上水。（安装底阀，管道泵浦加满水，增加自吸罐 ，管道位置尽可能低于液位） 7、各种泵，电机反转。（确保电机风扇叶为顺时针，一般反转会震动，声音大，调整到 正转可解决）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滤筒变形
把手未拧紧，压 力过高密来自处有杂物或 裂痕和刮痕更换新的上盖密 封圈
轻微漏水，校正 上盖，锁紧把手， 严重更换滤筒
锁紧把手，建议 客户勤洗滤芯，避 免过滤机长期处理 高压
清除垫片与筒体处 杂物，轻微裂痕补 焊后刮平，严重更 换滤筒
故障排除（二）---过滤机不抽水
不抽水
进水管 道堵塞
轴封烧坏 或空转状 态
故障排除（五）---压力表无压力
无压力
排气阀闭塞 压力表隔膜内缺 水 压力表时常坏掉 压力表隔膜破损， 压力表被腐蚀
将排气阀打通
取下压力表，补 水，安装好即可
更换压力表
更换压力表隔膜， 更换压力表
故障排除（六）---化学镍过滤机不抽水
化学镍 过滤机 不抽水
将过滤桶，加药桶，泵， 管道内都加满水，然后开机， 并继续在加药桶加水， 一旦加药桶不进水。 就停机重新开启。 如加药桶猛烈进水时， 速度关掉加药桶阀门
故障排除（四） ---过滤机过滤不干净
若 压力 正常
若 压力 过高
没滤芯 滤管盘 压板或 下垫或 滤管盘 未拧紧 锁帽未 下垫没 破裂 或密封 拧紧 不够好 密封好
滤芯超 限使用 蓬松或 脱落 失去过 滤功能
压力过高 ，将滤芯 上的一些 杂质挤出
流量变 滤芯超限 小药液 使用堵死， 不能正常 推动过滤 循环，导致 功能 药液不干净
过滤机滤材换取方法
过滤机安装图示一
过滤机安装说明-如上图
过滤机工程案例
国宝化学药液过滤机 400（国宝） - 030 - 1558
安装配管注意事项
过滤机操作示意圖
过滤机使用注意事项
过滤机保养与维修
故障排除（一）---过滤机上盖漏水
上盖漏水
上盖垫片老化， 失去弹性断裂
（国宝）过滤机
国宝化学药液过滤机
---产品详情 ---过滤机系列
电镀过滤机简史
我国古代就已运用过滤技艺，于公元前200年已有 植物纤维制造的纸。公元105年蔡伦改进了造纸法。他 在造纸历程中将植物纤维纸浆荡于致密的细竹帘上。 水经竹帘裂痕滤过，一薄层湿纸浆留于竹帘面上，干 后即成纸张。 最早的过滤大多为重力过滤，而后来采用了加压过 滤提高了过滤的速度，进而又出现了真空过滤。20世 纪初创造的转鼓真空过滤机使其完成了过滤操作的连 续化。此后，各类类型的连续过滤机接踵出现。间歇 操作的过滤机（例如板框压滤机等）因能完成自动化 操作而取得展开，过滤面积越来越大。为取得含湿量 低的滤渣，机械压榨过滤机研发工作取得了展开。
如果高于液位， 通过提升液位高度， 减低泵或过滤机高度
检查是否有安装底阀 或逆止阀，如没有便安装
谢谢您的观看！
叶轮吸到 异物堵塞流 道
配立式泵 则是叶轮 高于液位
配磁力泵 则是泵高 于液位
电机反转
叶轮与轴 套分离与 电机轴心 不同步
清除管 道或球阀 处杂物
自吸泵 勿空转， 更换轴封
打开主 体，清理 杂物
安装底阀及 逆止阀或增 加液位或降 低水泵高度
安装底阀，管 道泵浦加滿水， 增加自吸罐。管 道位置尽可能低 于液位
更换叶轮 调整到 和叶轮键， 正转 检查轴封 是否损坏
故障排除（三）---过滤机压力高
压力高
滤芯堵死
扬程太高
压力表异常，不能 归零，显示有误差
出口堵死，不出水 导致压力高
观察出水量，压力 越高，出水量越小； 清洗或更换滤芯
正常现象，扬程 越高，流量越小， 压力越高，
测试压力表，更 换压力表
检查出口管道和 球阀，是否堵塞 不出水，进行更 换
