电子元器件识别与检测
常用电子元器件的识别与检测
______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆（1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。
2.标称阻值通常是指电阻体表面上标注的电阻值，简称阻根据国家标准，常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法是将电阻的类别及主要技术参数的数值色标电阻（色环电阻）可分为三环、四环、五环三种标法。
快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差，数字应为色环电阻无论是采用三色环，还是四色环、五色环，三色环电阻的色环表示标称电阻值（允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值（二位有效数1510315k5%五色环电阻的色环表示标称值（三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω）四位数字标注法标注为5232 的电阻其阻值为523×102＝52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。
常见的电型）三种形式，三种电位器转角与阻值的变化规律如图1.37所示。
常用电子元器件的识别与检测
常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件，介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。
需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。
此外，电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件，具有单向导电性。
通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。
此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。
总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。
常用电子元器件识别与检测
常用电子元器件识别与检测大家好，我是一名电子工程师，今天我要和大家分享一下关于常用电子元器件的识别与检测。
在我们的日常工作中，电子元器件是非常常见的，但是如何正确地识别和检测它们呢？这就需要我们掌握一定的知识和技巧。
我们需要了解一些基本的电子元器件。
比如说，电阻器、电容器、二极管、晶体管等等。
这些元器件都有各自的特点和用途，我们需要根据实际情况来选择合适的元器件。
我们还需要了解一些基本的测量工具，比如万用表、示波器等等。
这些工具可以帮助我们准确地测量元器件的参数和性能。
接下来，我将从三个方面来介绍常用电子元器件的识别与检测方法。
一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一，它可以用来限制电流的大小。
在识别电阻器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要使用万用表来测量电阻器的阻值和功率等参数。
如果测量结果不符合要求，就需要更换电阻器了。
二、电容器的认识与检测电容器是一种能够储存电荷的元器件，它可以用来滤波、耦合、隔直流等。
在认识电容器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解电容器的类型和参数，比如说容量、电压等级、工作温度等等。
在使用万用表测量电容器时，我们需要先将其充电到一定电压，然后再进行测试。
如果测试结果不符合要求，就需要更换电容器了。
三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件，它们可以用来放大信号、开关电路等等。
在认识二极管和晶体管时，我们需要看它们的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解它们的结构和工作原理，比如说PN结、双极性、单向导通等等。
在使用万用表测量二极管和晶体管时，我们需要先将其接入电路中，然后再进行测试。
如果测试结果不符合要求，就需要更换二极管或晶体管了。
以上就是我对常用电子元器件识别与检测的一些介绍。
希望大家能够通过学习这些知识，提高自己的技能水平。
谢谢大家！。
电子元器件识别与检测
四色环电阻：
第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环 是误差率 。
五色环电阻：
第一色环是百位数，第二色环是十位数， 第三色环是个位数，第四色环是应乘颜色次 幂颜色次， 第五色环是误差率。
创新实验班
另外还有中间只有一道黑色色环的电阻 其阻值为零
下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4 ，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的 阻值范围，这一点是快识的关键。具体是： 金色：几点几 Ω 黑色：几十几 Ω 棕色：几百几十 Ω 红色：几点几 kΩ 橙色：几十几 kΩ 零欧姆电阻 黄色：几百几十 kΩ 绿色：几点几 MΩ 蓝色：几十几 MΩ
调整点
创新实验班
单联电位器
双联电位器 多联电位器
旋转电位器
按键式电位器
推拉式电位器
பைடு நூலகம்创新实验班
1.3 电容器
电容器是一种存储电能的元件，由两个金属电极中间夹一层绝缘材料介质 构成，在电路中起交流耦合、旁路、滤波、信号调谐等作用。
创新实验班
+
一般电容器
极性电容器
可变电容器
同轴双联电容器
微调电容器
*、注意电解电容与瓷片电容还有独石电容的读数要清楚。
1F=10^3mF=10^6uF=10^9nF=10^12pF
创新实验班
无感电容
钽电容
半可变电容 有机薄膜电容器
纸介质电容
玻璃铀电容器
创新实验班
云母电容器
色环电容
量程选择： （1）C<1UF,选择 R*10K （2）C=（1--100） UF，选择R*1K （3）C>100UF，选 择R*100

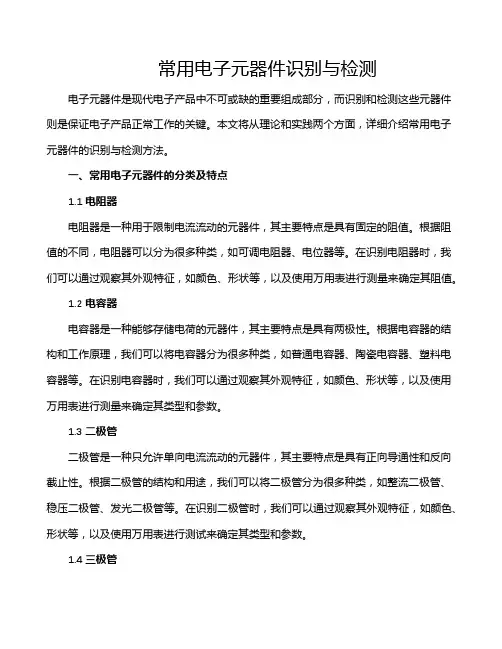

常用电子元器件识别与检测
常用电子元器件识别与检测电子元器件是现代电子产品中不可或缺的重要组成部分，而识别和检测这些元器件则是保证电子产品正常工作的关键。
本文将从理论和实践两个方面，详细介绍常用电子元器件的识别与检测方法。
一、常用电子元器件的分类及特点1.1 电阻器电阻器是一种用于限制电流流动的元器件，其主要特点是具有固定的阻值。
根据阻值的不同，电阻器可以分为很多种类，如可调电阻器、电位器等。
在识别电阻器时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测量来确定其阻值。
1.2 电容器电容器是一种能够存储电荷的元器件，其主要特点是具有两极性。
根据电容器的结构和工作原理，我们可以将电容器分为很多种类，如普通电容器、陶瓷电容器、塑料电容器等。
在识别电容器时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测量来确定其类型和参数。
1.3 二极管二极管是一种只允许单向电流流动的元器件，其主要特点是具有正向导通性和反向截止性。
根据二极管的结构和用途，我们可以将二极管分为很多种类，如整流二极管、稳压二极管、发光二极管等。
在识别二极管时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测试来确定其类型和参数。
1.4 三极管三极管是一种具有放大作用的元器件，其主要特点是具有三个电极(发射极、基极和集电极)。
根据三极管的结构和用途，我们可以将三极管分为很多种类，如晶体管、场效应管等。
在识别三极管时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测试来确定其类型和参数。
二、常用电子元器件的检测方法2.1 电阻器的检测方法对于电阻器的检测，我们可以使用万用表进行测量。
首先将万用表调整到电阻档位，然后将两个探针分别接触电阻器的两端，读取万用表上显示的阻值即可。
需要注意的是，在测量过程中要确保电路已经断开电源，以免发生触电事故。
2.2 电容器。

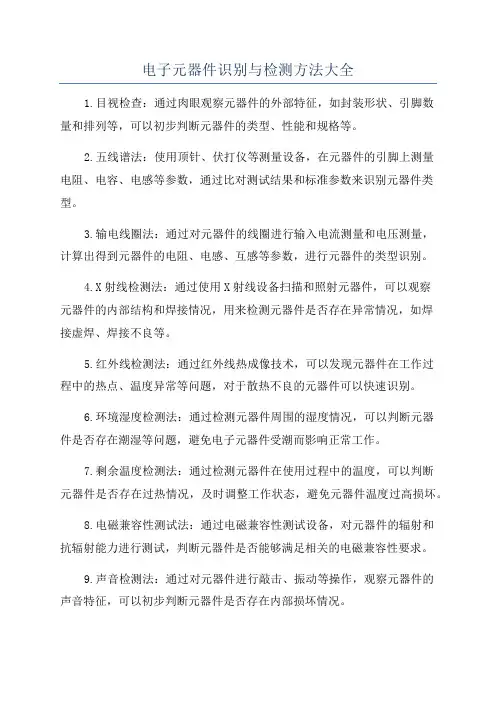

电子元器件识别与检测方法大全
电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。
2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。
3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。
4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。
5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。
6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。
7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。
8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。
9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。
10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。
总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。
常用电子元器件的识别与检测
常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。
本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。
2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。
电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。
电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。
在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。
下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。
（2）电阻器的作用电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。
从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。
电阻器第二个主要作用是产生降压的作用。
当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。
第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。
（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。
举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。
电子元器件的识别与测试
07 电子元器件的识别与测试一、目的1．了解常用电子元器件(如：电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等）的种类、结构、参数、性能等.2．学会识别、选用、测量、安装各类电子元器件。
二、器材1．数字万用表。
2．各种常用电子元器件。
3．电子元器件展板.4．多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作，利用万用表等普通仪表对元器件检测，也可满足制作要求。
1．电阻器(1）根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。
2．电位器（1）用万用表测量电位器固定端的阻值。
(2）用万用表检测电位器活动端的性能。
3．电容器(1)根据电容器的标志识别电容器的容量。
（2）用万用表（具有电容测量档的数字万用表）测量电容器的容量。
（3）小电容（C≤0.1μF）可测短路、断路、漏电故障。
常用测电阻的方法：正常情况下,电阻为无穷大，若电阻接近或等于零,则电容短路；若为某一数值，则电容漏电。
（4）电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。
②标有“−”标志的一端为“−”极。
③用万用表判断:用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。
然后将电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次,与黑表笔相接的引脚为“+”极.（5)注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时，要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路），以将电容器中存储的电荷泻放,否则，可能会损坏测试仪表或出现电击伤人的意外情况。
4．电感器(1）根据电感器的标志识别电感器的电感量.（2)用万用表(具有电感测量档的数字万用表）测量电感器的电感量.（3）电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零，则说明线圈短路或局部短路；若电阻为无穷大，则说明线圈断路.（4）注意：在测电感器时,数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量；否则测试结果将会与实际值有很大的误差.5．变压器（1）初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的，并且初级绕组多标有220V的字样，次级绕组则标出额定输出值,如：15V、24V、35V等。
