高架地板孔板布置方案

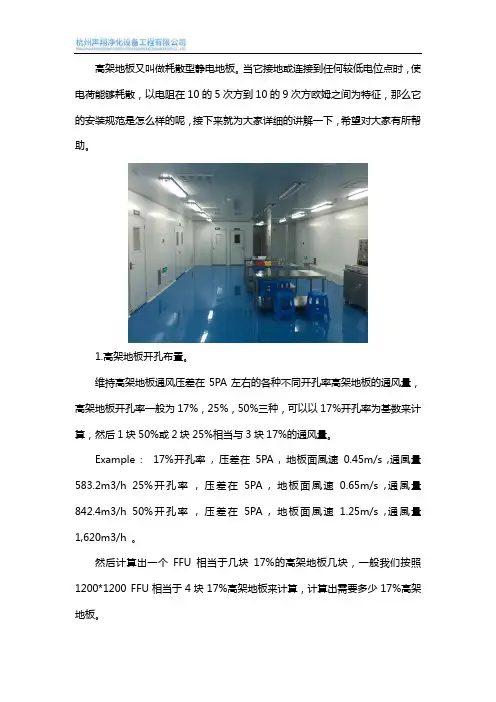

高架地板安装规范
高架地板又叫做耗散型静电地板。
当它接地或连接到任何较低电位点时，使电荷能够耗散，以电阻在10的5次方到10的9次方欧姆之间为特征，那么它的安装规范是怎么样的呢，接下来就为大家详细的讲解一下，希望对大家有所帮助。
1.高架地板开孔布置。
维持高架地板通风压差在5PA左右的各种不同开孔率高架地板的通风量，高架地板开孔率一般为17%，25%，50%三种，可以以17%开孔率为基数来计算，然后1块50%或2块25%相当与3块17%的通风量。
Example : 17%开孔率, 压差在5PA , 地板面風速0.45m/s ,通風量583.2m3/h 25%开孔率, 压差在5PA , 地板面風速0.65m/s ,通風量842.4m3/h 50%开孔率, 压差在5PA , 地板面風速1.25m/s ,通風量1,620m3/h 。
然后计算出一个FFU相当于几块17%的高架地板几块，一般我们按照1200*1200 FFU相当于4块17%高架地板来计算，计算出需要多少17%高架地板。
Example : ISO 6級區域可採17%，25%，50%三种任意互換ISO 5級區域採17%或25%+Damper ISO 3級以上區域採17% 。
根据下夹层气流方向会使得距回风夹道距离不一样产生的壓力梯度,下夹层各区的压力状况不一樣，影响每块高架地板的通风量跟理想状况不一样，根据分析计算来选择靠近回风道区域的孔板安装一些调风风阀。
2.高架地板安装要求。
a、高架地板及其支撑结构，应符合设计和承重要求。
安装前应检查出厂合格证和复核荷载检验报告，每种规格均应具有相应的检验报告。
b、铺设高架地板的建筑地面，应符合下列要求：（1）地面标高应符合设计要求。
（2）地面表层应平整、光洁、不起尘，含水率不大于8%，并按设计要求涂刷涂料。
杭州声翔净化设备工程有限公司可以为客户提供设计、施工、安装、调试检测、维护保养、售后服务等全面的解决方案。
电子厂房、医药、食品饮料、化妆品、生物工程、实验室、洁净手术室、ICU、洁净与隔离病房、医院供应室、净化装饰、工业及民用空调通风。
高架地板施工方案1
鄂尔多斯市源盛光电有限责任公司第5.5代AM-OLED有机发光显示器件项目洁净包高架地板施工方案编制人：审核人：批准人：一、架空地板综述架空地板系统由架空地板、横梁、支座组成。
横梁和支座（自身高度可调）用螺栓连结形成稳固的下部支撑，地板放在横梁围成的方框上形成一个稳定的系统。
架空地板种类很多，洁净室常用铝合金防静电高架地板、全钢型防静电高架地板两种。
本工程所用的为铝合金防静电高架地板，此地板是铝合金材料熔炼后经机械加工而成，具有强度高，防火、防水性能优良等特点，工业洁净厂房应用较为广泛。
二、主要施工特点、难点1、施工面广，作业量大，工期紧源盛光电厂房高架地板安装面积约为40000m2，施工区域较为广泛，工序比较复杂，从支座、连杆到高架地板均需进行安装、调平、紧固三步骤，工作量比较大，工期紧。
为保证工期和施工质量，我公司将实行流水线施工、逐步推进的原则，合理分配任务，按时交接工作面，并由专业技术人员现场控制进度和质量，有序快速的开展工作。
2、精度控制针对源盛光电厂房大面积的精度控制问题，我公司统一采购日本进口拓普康经纬仪、水平仪等，首先从客观条件保证测量的精度。
其次测量人员均为专业的、经验丰富的队长和工程师，施工中全程检查安装精度，两人一组，交换校核测量数据。
再者放线过程中严格控制施工控制线，采用“丰”字形方式安装高架地板来消除累计误差，最大限度的保证高架地板的精度。
3、成品保护高架地板安装完毕后会成为其他作业的施工平台，除了安装过程注重保护外，后期成品保护更为重要。
针对这一问题，我公司将会铺设一层塑料布加一层地板革，保证合理搭接长度，并用胶带加以粘接，来保护地板不被污染、划伤。
三、架空地板安装方案1、安装流程立柱定位放线→立柱安装→立柱调平调直→横梁安装→地板安装、保护→地板微调→地板紧固2、具体步骤◆立柱定位放线√支撑结构安装前应检查H型钢水平高度，其标高应符合设计要求。
√使用钢盘尺在H上根据地板模数进行切割并划线。

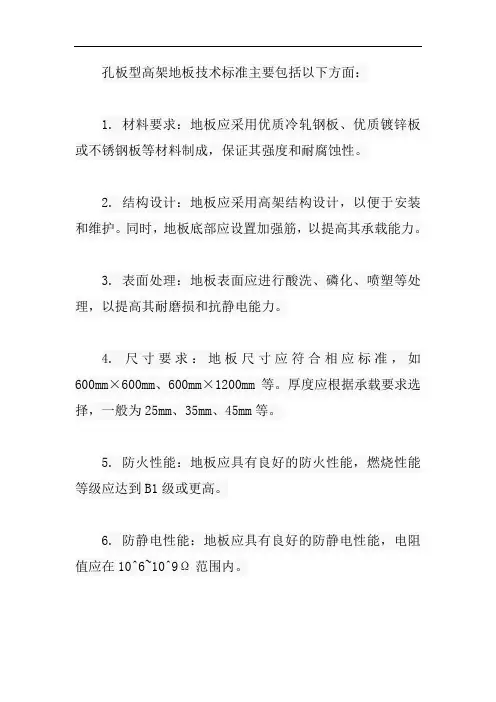

孔板型高架地板技术标准
孔板型高架地板技术标准主要包括以下方面：
1. 材料要求：地板应采用优质冷轧钢板、优质镀锌板或不锈钢板等材料制成，保证其强度和耐腐蚀性。
2. 结构设计：地板应采用高架结构设计，以便于安装和维护。
同时，地板底部应设置加强筋，以提高其承载能力。
3. 表面处理：地板表面应进行酸洗、磷化、喷塑等处理，以提高其耐磨损和抗静电能力。
4. 尺寸要求：地板尺寸应符合相应标准，如600mm×600mm、600mm×1200mm等。
厚度应根据承载要求选择，一般为25mm、35mm、45mm等。
5. 防火性能：地板应具有良好的防火性能，燃烧性能等级应达到B1级或更高。
6. 防静电性能：地板应具有良好的防静电性能，电阻值应在10^6~10^9Ω范围内。
7. 安装要求：地板安装应稳固、平整，无明显晃动。
同时，地板与地板之间应保持良好的连接，避免产生缝隙。
8. 质量检验：地板应进行严格的质量检验，包括承载力、耐磨损、抗静电等性能测试，以确保其符合相关标准要求。
9. 产品标识：地板产品应有明确的标识，包括产品名称、型号、规格、生产日期、生产厂家等信息。
总之，孔板型高架地板技术标准要求其在材料、结构设计、表面处理、尺寸、防火性能、防静电性能、安装要求等方面都应符合相应标准，以确保其质量和使用效果。
IDC机房高架地板铺设

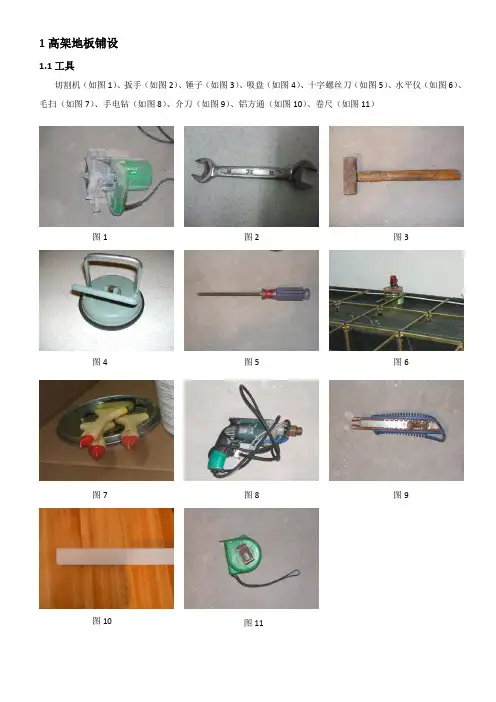

1高架地板铺设1.1工具切割机（如图1）、扳手（如图2）、锤子（如图3）、吸盘（如图4）、十字螺丝刀（如图5）、水平仪（如图6）、毛扫（如图7）、手电钻（如图8）、介刀（如图9）、铝方通（如图10）、卷尺（如图11）图2图1图3图5图4 图6 图7 图8 图9 图10 图111.2材料防靓地地板（如图12、图13）、支架（如图14）、螺丝（如图15）、硅酮结构胶（如图16）、横梁（如图17）、胶水（如图18）图13图15图14图16图12图17 图181.3制作步骤1.3.1 拉参照线1、高架地板是以门口开始安装，以至高架地板靠墙里面收边，增加美观。
2、高架地板大小是600MM*600MM，以门口两面墙为边量600MM，拉两根直线，相交90度，呈十字型并与地面水平。
参照线是用来参照高架地板水平。
如图19，图20，图21，图22，图23。
1.3.2高架地板支脚安装1、将拉好的两根直线作为参照物，并在两根直线交叉点下开始安装高架地板支脚。
用介刀将保温棉切开，呈十字型。
注意切口不应太大，有损保温棉保温作用。
如图24，图25。
2、将高架地板支脚涂上硅酮结构胶，是固定支脚作用。
如图26。
3、将支脚支立在保温棉下面。
如图27，图28。
图19 图20图21 图22图23 图24 图25 图26 图27 图281.3.3安装横梁1、在安装好的高架地板支架上安装横梁，用螺丝刀固定。
如图29，图30。
2、安装好横梁之后，就可以在相应的横梁末端安装支脚。
一边安装支脚一边安装横梁，待安装好两排呈600*600的支架后，就可以开始铺高架地板。
如图31，图32，图33。
1.3.4铺设高架地板1、将水平仪放在一个固定的位置，高度比高架地板高度稍微高一点，并调好水平。
如图34。
2、将防静电地板铺设到地板支架上。
如图35。
3、将水平仪的射线作为高架地板的水平标准。
将此高架地板的四个支脚微调，以致此块高架地板水平。
注意第一块地板一定要调水平，否则以后的地板很难调平。
高架地板施工方案
高架地板施工方案1. 引言高架地板是一种在建筑物内部或室外建造的结构系统，通过搭建一系列支撑设备来提升地板高度。
它通常由钢制，铝制或木制组成，并使用模块化的设计使其适用于各种应用，如工业设施，办公楼和展览中心等。
本文将介绍高架地板施工的主要步骤和相关要点。
2. 施工前准备在开始高架地板的施工前，需要进行一些准备工作，包括但不限于以下内容：•确定施工区域：根据需要和设计要求，确定高架地板需要建造的具体区域。
•测量和设计：进行精确的测量和设计，确保高架地板的尺寸和结构满足要求。
•材料准备：根据设计要求，采购所需的高架地板材料，并进行妥善的储存和保护。
3. 施工步骤3.1 钢架安装钢架是支撑高架地板的主要结构，它的安装步骤如下：1.确定钢架的位置和布局，根据设计要求进行标记和定位。
2.安装承重柱和承重梁，根据标记进行固定和调整。
3.安装次级梁和斜撑，保证钢架的稳固性和平衡性。
4.检查和调整钢架的安装，确保其符合设计要求。
3.2 地板安装地板是高架地板的表面材料，它的安装步骤如下：1.根据设计要求，选择合适的地板材料，如实木地板，复合地板或地板砖等。
2.将地板按照设计要求进行排列和拼装，确保其连接紧密和平整。
3.使用专用工具，如锤子，钉子或螺丝刀等，固定地板到钢架上。
4.检查已安装的地板，调整或更换不符合要求的地板。
3.3 防水和绝缘处理为确保高架地板的耐久性和安全性，需要进行防水和绝缘处理，具体步骤如下：1.使用防水涂料或薄膜覆盖地板表面，确保其耐水性和防潮性。
2.安装绝缘材料，如泡沫板或岩棉板等，以防止热量和声音的传导。
3.检查防水和绝缘处理的效果，确保其符合设计要求。
4. 施工注意事项在高架地板的施工过程中，需要注意以下事项：•安全：在施工期间，严格遵守安全操作规程和使用个人防护设备。
•质量控制：根据质量管理计划进行检查和测试，确保施工质量符合要求。
•工期控制：合理安排施工进度，提前做好材料和设备的准备工作，确保工期的控制。

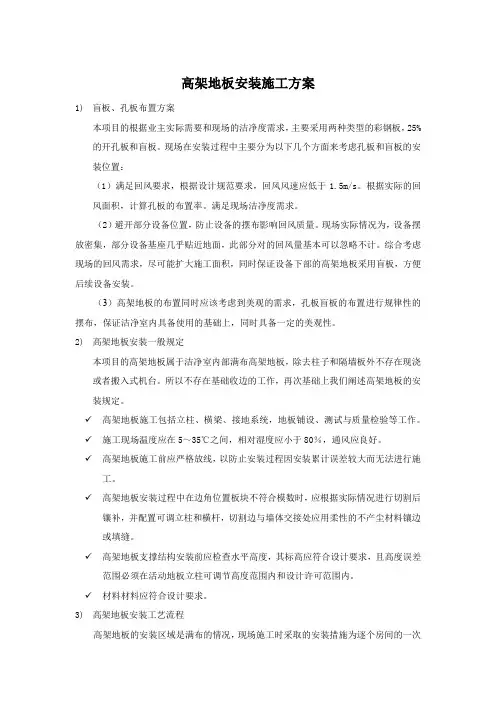

高架地板安装施工方案
高架地板安装施工方案1)盲板、孔板布置方案本项目的根据业主实际需要和现场的洁净度需求，主要采用两种类型的彩钢板，25%的开孔板和盲板。
现场在安装过程中主要分为以下几个方面来考虑孔板和盲板的安装位置：（1）满足回风要求，根据设计规范要求，回风风速应低于1.5m/s。
根据实际的回风面积，计算孔板的布置率。
满足现场洁净度需求。
（2）避开部分设备位置，防止设备的摆布影响回风质量。
现场实际情况为，设备摆放密集，部分设备基座几乎贴近地面，此部分对的回风量基本可以忽略不计。
综合考虑现场的回风需求，尽可能扩大施工面积，同时保证设备下部的高架地板采用盲板，方便后续设备安装。
（3）高架地板的布置同时应该考虑到美观的需求，孔板盲板的布置进行规律性的摆布，保证洁净室内具备使用的基础上，同时具备一定的美观性。
2)高架地板安装一般规定本项目的高架地板属于洁净室内部满布高架地板，除去柱子和隔墙板外不存在现浇或者搬入式机台。
所以不存在基础收边的工作，再次基础上我们阐述高架地板的安装规定。
✓高架地板施工包括立柱、横梁、接地系统，地板铺设、测试与质量检验等工作。
✓施工现场温度应在5～35℃之间，相对湿度应小于80％，通风应良好。
✓高架地板施工前应严格放线，以防止安装过程因安装累计误差较大而无法进行施工。
✓高架地板安装过程中在边角位置板块不符合模数时，应根据实际情况进行切割后镶补，并配置可调立柱和横杆，切割边与墙体交接处应用柔性的不产尘材料镶边或填缝。
✓高架地板支撑结构安装前应检查水平高度，其标高应符合设计要求，且高度误差范围必须在活动地板立柱可调节高度范围内和设计许可范围内。
✓材料材料应符合设计要求。
3)高架地板安装工艺流程高架地板的安装区域是满布的情况，现场施工时采取的安装措施为逐个房间的一次性安装，不存在预留孔洞等情况。
以此为基础，制定高架地板的安装工序。
坐标基准线、标高基准线确认→立柱定位放线→立柱安装调平→横梁安装→基准排安装→基准排外区域安装→地板调平固定。
高架地板施工方案
高架地板施工方案1. 引言高架地板是一种提升建筑室内空间利用效率的有效方式。
通过将地板抬高，可以在原有地面上创建额外的可利用空间，实现设备布置、管路设置或增加储物空间等功能。
本文将介绍一种常见的高架地板施工方案，以帮助读者了解高架地板的施工流程和注意事项。
2. 施工前准备在进行高架地板施工之前，需要进行一些准备工作，以确保施工的顺利进行。
2.1 材料准备准备以下材料： - 钢梁：用于支撑和连接高架地板的主要结构。
- 钢板：用作高架地板的表面材料，通常选择耐磨、防滑的材料。
- 螺栓、螺母：用于固定钢梁和钢板的连接。
2.2 设计方案根据实际需求，设计合适的高架地板方案。
考虑以下因素： - 荷载承载能力：根据地板上预计会放置的重量，确定地板的荷载承载能力。
- 高度选择：根据需要增加的空间高度，确定高架地板的高度。
- 结构安全：确保高架地板的结构稳定安全，能够承受预期荷载。
3. 施工步骤3.1 设置基线在施工现场，根据设计方案确定高架地板的位置，并使用线材或其它标记物设置基线。
基线用于确保地板的水平和垂直度。
3.2 安装钢梁根据设计方案和基线位置，安装钢梁。
将钢梁固定在已有地面上，确保其水平和垂直度。
使用螺栓和螺母固定钢梁的连接。
3.3 铺设钢板根据设计方案，将选定的钢板铺设在已安装的钢梁上。
确保钢板与钢梁之间的连接牢固。
有需要时，可以使用螺栓和螺母进一步固定钢板。
3.4 检查和调整在铺设完钢板后，进行全面检查和调整。
确保地板的水平和垂直度符合要求。
如有需要，进行必要的调整。
3.5 安全措施在施工完成后，做好安全措施。
例如设置合适的护栏、防滑处理等，以确保高架地板的使用安全。
4. 施工注意事项在进行高架地板施工时，需要注意以下事项：4.1 施工团队需要有经验丰富的施工团队进行高架地板的施工。
他们应具备相关的技术知识和实践经验，能够确保施工质量。
4.2 施工流程严格按照施工流程进行，确保每个步骤的顺序和要求。
高架地板施工方案
高架地板施工方案高架地板施工方案一、项目概述高架地板是一种提升空间利用率、方便进行布线和维护的地板系统。
本项目旨在对某公司的办公楼进行高架地板施工，以改善现有的工作环境，提高办公效率。
二、施工方案1. 准备工作（1）制定详细的施工计划，确定施工时间和进度，并提前与相关部门协商好施工期限。
（2）调查办公楼的结构和平面布局，确定高架地板的安装位置和面积。
（3）采购所需的高架地板材料，包括支撑柱、面板和连接件。
2. 施工步骤（1）清理升降区域：移除原有地面的杂物和障碍物，确保施工区域的清洁和安全。
（2）安装支撑柱：根据设计图纸确定的位置和数量，进行支撑柱的安装。
支撑柱需要确保稳固可靠，能够承受地板和工作人员的重量。
（3）安装地板面板：将地板面板与支撑柱进行连接，确保每个地板面板之间的平整度和连接牢固性。
同时，要保证地板面板的水平度和垂直度。
（4）进行电线布线：根据工作需要，进行电线的布线，并保证电线的安全和隐蔽性。
（5）进行地板的调整和修整：根据实际情况，进行地板的调整和修整，确保地板的平整度和规整度。
（6）进行防静电处理：在地板施工完成后，进行防静电处理，以提高工作环境的安全性和稳定性。
（7）进行验收和整理：进行施工质量的验收，并对施工区域进行整理和清洁，确保施工区域的整洁和安全。
三、施工注意事项1. 施工前需与相关部门协商好施工时间和进度，确保不会影响正常的工作和业务。
2. 施工期间要严格按照施工流程进行，确保质量和安全。
3. 施工现场要保持清洁和整齐，避免施工区域的杂物和障碍物对施工造成干扰。
4. 施工过程中遇到问题和困难，要及时与相关部门和施工人员沟通和协商，寻找解决办法。
5. 完工后要进行施工质量的验收，确保施工的效果和质量符合预期和要求。
四、施工计划及预算按照以上施工方案，我们预计需要3天时间完成施工工作。
预算方面，根据实际情况，预估费用为XXX元，具体以实际施工情况为准。
以上是高架地板施工方案的简要介绍，我们将严格按照施工方案进行施工，以确保项目顺利完成，提升办公环境的质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于高架地板孔板布置方案
关于高架地板孔板布置方案，我们一般分以下几步来考虑高架地板布置
1. CFD计算
要求业主提供生产机台的相关参数（如外形尺寸、自带FFU参数等），以得到更符合未来实际运转的气流状况。
模型建立主要包括建筑尺寸、回风道分布以及生产设备模型等。
边界条件主要包括FFU参数、孔板特性及障碍物等定。
通过研究各区之气流偏移状况，分区调整地板阻力特性以形成洁净房所需要之垂直单向流
在施工之前预见未来可能发生的局部气流偏移、紊流甚至交叉污染等不良现象，并采取相应的预防措施。
2. 二次调整方案
洁净室大环境气流偏移
根据高架地板厂商通风压损曲线资料，计算维持高架地板通风压差在5PA左右的各种不同开孔率高架地板的通风量，高架地板开孔率一般为17%，25%，
50%三种，可以以17%开孔率为基数来计算，然后1块50%或2块25%相
当与3块17%的通风量；
Example :
17%开孔率, 压差在5PA , 地板面风速s ,通风量h
25%开孔率, 压差在5PA , 地板面风速s ,通风量h
50%开孔率, 压差在5PA , 地板面风速s ,通风量1,620m3/h
然后计算出一个FFU相当于几块17%的高架地板几块，一般我们按照1200*1200 FFU相当于4块17%高架地板来计算，计算出需要多少17%高架地板；
Example :
ISO 6级区域可采17%，25%，50%三种任意互换
ISO 5级区域采17%或25%+Damper
ISO 3级以上区域采17%
根据下夹层气流方向会使得距回风夹道距离不一样产生的压力梯度,下夹层各区的压力状况不一样，影响每块高架地板的通风量跟理想状况不一样，根据
分析计算来选择靠近回风道区域的孔板安装一些调风风阀。
微环境气流偏移
根据独立基台的面积占用多少17%的高架来用25%和50%孔板来补充；
在ROBOT（自动机械手臂设备）区域，因其内部洁净等级要求高达Class 10，一般建议该区域满布孔板以避免紊流产生
Example : ISO 3级以上区域采17%
对于STOCKER 区域由于其设备侧壁上安装了FFU，会抽车间内FFU风量，所以高架地板孔板布置要减掉STOCKER侧壁上安装的FFU风量；
在Stocker设备底座下方即使是满布17%孔板有时也不能满足其气流控制需求，可改为25%+Damper进行强制通风，以得到较好的垂直气流单向流型。
