板式热交换器选型计算
板式热交换器的选型介绍
板式热交换器的选型介绍一、板换选型计算的影响因素在板换的选型计算中，应向厂家提供如下参数：换热量、介质名称、冷热介质进出口温度、压力等参数，特殊介质还需要提供密度、比热容、粘度、导热系数等参数。
其中压力降直接影响到板式换热器的大小，如果有较大的允许压力降，则可能减少换热器的成本，但会损失泵的功率，增加运行费用。
在水-水换热情况下，允许压力降一般在20∽100KPa是可以接受的。
所以板式换热器选型必须兼顾传热和压降。
二、板式换热器的板型选择1、对流量大允许压降小的情况，应选用阻力小的板型。
反之选用阻力大的板型；2、根据流体压力和温度的情况，确定选择可拆卸式还是全焊式；3、确定板型时不易选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应注意这个问题。
三、板式换热器流程和流道的选择常见的板式换热器通道有以下五种形式: 全为H通道、全为M 通道、全为L通道、H通道与M通道组合、M通道与L通道组合，后两种通道形式的热工计算称为热混计算。
流程指板式换热器内一种介质同一流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。
一般情况下，将若干个流道按并联或串联的方式连接起来，以形成冷、热介质通道的不同组合。
流程组合形式应根据换热和流体阻力计算，在满足工艺条件要求下确定。
尽量使冷、热水流道内的对流换热系数相等或接近，从而得到较佳的传热效果。
因为在传热表面两侧对流换热系统相等或接近时传热系统获得较大值。
虽然板式换热器各板间流速不等，但在换热和流体阻力计算时，仍以平均流速进行计算。
由于“U”形单流程的接管都固定在压紧板上，拆装方便。
板式换热器的压降校核实验，在板式换热器的设计选型时，一般对压降有一定的要求，所以应对其进行校核。
如果校核压降超过允许压降，需要重新进行设计选型计算，直到满足工艺要求为止。
四、选型计算公式（1）热负荷计算公式：Q=qv1p1Cp1(T1−T2)/3.6=qv2p2CP2(t2−t1)/3.6Q 为热负荷；qv1为热介质流量； qv2为冷介质流量；p1为热介质密度；p2为冷介质密度；CP1为热介质比热容；CP2为冷介质比热容；T1为热介质进口温度；T2为热介质出口温度；t1为冷介质进口温度；t2为冷介质出口温度。
板式换热器选型计算书
目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃ b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 K 值表： 介质水—水蒸汽-水蒸汽--油 冷水—油 油—油 空气—油K2500～45001300~2000700～900 500～700 175～350 25～58注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -Δt minT1Δt maxΔt minΔt max 为（T1-T2’）和（T1’-T2）之较大值Ln Δt m =Δt min 为（T1-T2’）和（T1’-T2）之较小值T2’T1’c 、板间流速计算公式：q T2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表：BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围℃ -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m 3/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积m 20.0510.1090.2380.3080.3750.55 0.711.001.35平均流道截面积m 2 0.000494 0.000656 0.00098 0.00118 0.001190.0016910.002035 0.0286 0.004设备参考质量Kg 87 290 485 870 980 1800 2800 3700 7200型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积0.3m 2 、设计压力1.0Mpa 、垫片材质EPDM 、总换热面积为9 m 2 板式换热器。
板式换热器选型计算的方法及公式
板式换热器选型计算的方法及公式1.确定传热要求：首先，需要确定所需传热量。
传热量可以根据质量流量、入口温度和出口温度计算得出。
传热量=质量流量×热容×(出口温度-入口温度)其中，热容是指流体单位质量温度升高1°C所需的热量。
2.计算传热面积：传热面积是板式换热器选型时需要考虑的重要参数。
传热面积的大小直接决定了换热器的尺寸和材质。
传热面积=传热量/(传热系数×温差)其中，传热系数是指流体在单位时间内通过单位面积的换热器所传热量与温差之比。
3.确定传热系数：传热系数是指在单位时间内通过换热器的单位面积所传热量与温差之比。
传热系数的大小取决于流体的性质、流速以及流体与表面之间的热传导方式。
传热系数=温差/(1/内壁传热系数+1/外壁传热系数+污物膜传热系数+△Rf)其中，△Rf为板片的几何阻力。
4.确定换热器的型号：通过以上计算，得到传热面积和传热系数。
根据这些参数，可以选择合适的换热器型号，比如板式换热器的型号、规格等。
5.确定换热器板数：根据传热面积和换热器的尺寸，可以确定所需的板数。
板数的选择需要考虑流体的流速以及板间距等因素。
6.计算换热器的热负荷：热负荷是指在单位时间内通过换热器的热量。
热负荷=传热量/单位面积通过热负荷的计算，可以确定是否符合换热器的设计要求。
以上是板式换热器选型计算的基本方法及公式。
在实际应用中，还需要考虑到一些特殊因素，例如流体的腐蚀性、压力损失、流速限制等。
因此，在实际选型计算中，需要根据具体要求进行修正和调整，以确保选用的换热器满足应用需求。

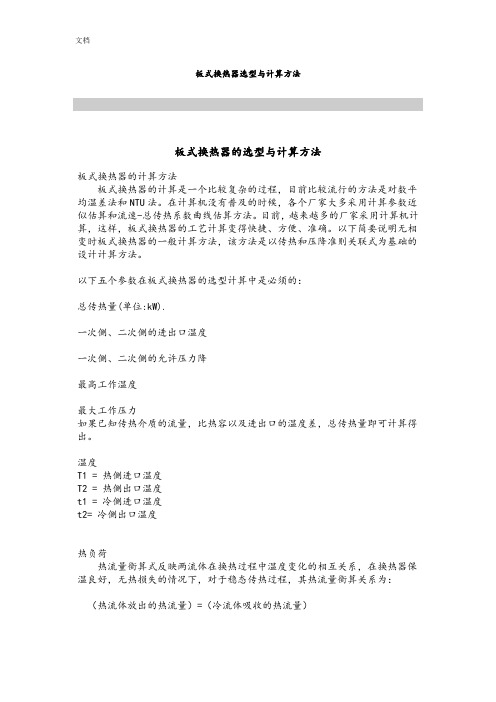

板式换热器选型与计算方法
板式换热器选型与计算方法板式换热器的选型与计算方法板式换热器的计算方法板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。
在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。
目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。
以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。
以下五个参数在板式换热器的选型计算中是必须的：总传热量(单位:kW).一次侧、二次侧的进出口温度一次侧、二次侧的允许压力降最高工作温度最大工作压力如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。
温度T1 = 热侧进口温度T2 = 热侧出口温度t1 = 冷侧进口温度t2= 冷侧出口温度热负荷热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：（热流体放出的热流量）=（冷流体吸收的热流量）在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。
（1）无相变化传热过程式中Q----冷流体吸收或热流体放出的热流量，W；mh,mc-----热、冷流体的质量流量，kg/s；Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)；T1,t1 ------热、冷流体的进口温度，K；T2,t2------热、冷流体的出口温度，K。
（2）有相变化传热过程两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为：一侧有相变化两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程式中r,r1,r2--------物流相变热，J/kg；D,D1,D2--------相变物流量，kg/s。
对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。
板式换热器选型计算
板式换热器选型计算板式换热器是一种高效紧凑型热交换设备，它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点，目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域，因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。
目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种，以下就三种算法的特点进行简要的说明。
一、手工简易算法二、手工标准算法计算方法与步骤（一）工艺条件热介质进出口温度℃Th1 Th2流量m3/h Qh压力损失（允许值）MPa △Ph冷介质进出口温度℃Tc1 Tc2流量m3/h Qc压力损失（允许值）MPa △Pc（二）物性参数物性温度℃Th=(Th1+Th2)/2 Tc=(Tc1+Tc2)/2介质重度Kg/m3γh γc介质比热KJ/kg·℃Cph Cpc导热系数W/m·℃λh λc运动粘度m2/s νh νc普朗特数Prh Prc（三）平均对数温差（逆流）△T=((Th1-Tc2)-(Th2-Tc1))/ln((Th1-Tc2)/(Th2-Tc1))或△T=((Th1-Tc2)+(Th2-Tc1))/2 （分子等于零）（四）计算换热量Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W（五）设备选型根据样本提供的型号结合流量定型号，主要依据于角孔流速。
即：Wl=4*Q/(3600*π*D2) ≤3.5～4.5m/sWl—角孔流速m/sQ —介质流量m3/hD —角孔直径m（六）定型设备参数（样本提供）单板换热面积s m2单通道横截面积 f m2板片间距l m平均当量直径de m (d≈2*l)传热准则方程式Nu=a*Re b*Pr m压降准则方程式Eu=x*Re yNu—努塞尔数Eu—欧拉数a.b.x.y—板形有关参数、指数Re—雷诺数Pr—普朗特数m —指数热介质m=0.3 冷介质m=0.4（七）拟定板间流速初值Wh 或WcWc=Wh*Qc/Qh （纯逆流时）W取0.1～0.4m/s（八）计算雷诺数Re=W*de/νW —计算流速m/sde—当量直径mν—运动粘度m2/s（九）计算努塞尔数Nu=a*Re b*Pr m（十）计算放热系数α=Nu*λ/deα—放热系数W/m2·℃λ—导热系数W/m·℃分别得出αh、αc热冷介质放热系数（十一）计算传热系数K=1/(1/αh+1/αc+r p+r h+r c) W/m2·℃r p—板片热阻0.0000459m2·℃/Wr h—热介质污垢热阻0.0000172～0.0000258m2·℃/W r c—冷介质污垢热阻0.0000258～0.0000602m2·℃/W （十二）计算理论换热面积Fm=Wq/(K*△T)（十三）计算换热器单组程流道数n=Q/(3600*f*W) （圆整为整数）Q—流量m3/hf—单通道横截面积m2W—板间流速m/s（十四）计算换热器程数N=(Fm/s+1)/(2*n)N为≥1的整数s—单板换热面积m2（十五）计算实际换热面积F=(2*N*n-1)*s （纯逆流）（十六）计算欧拉数Eu=x*Re y（十七）计算压力损失△P=Eu*γ*W2*N*10-6 MPaγ—介质重度Kg/m3W—板间流速m/sN—换热器程数选定厂家，根据角孔流速确定换热器型号，从手册查出在设计工况下冷、热介质的各种物理参数，根据厂家样本提供的传热经验公式及流阻经验公式，初步设定流体的板间流速，求出雷诺数，经计算得出传热系数及压力损失，在实际换热面积不小于理论换热面积的前提下，若压力损失大于许用值，则应进一步降低初定的板间流速，重新计算。
板式热交换器选型计算
Re2 Pr2 a2 水垢热阻r1,r2 不锈钢热阻r3 7 8 9 10 11 传热系数K 所需传热面积F 所需板片数N 流程和通道得N 流体压力降△P
= = = = = = = = = =
de2*G2/u2 = u2*c2*P/λ2 =
λ2*0.2466*Re20.73*Pr20.3/de2 =

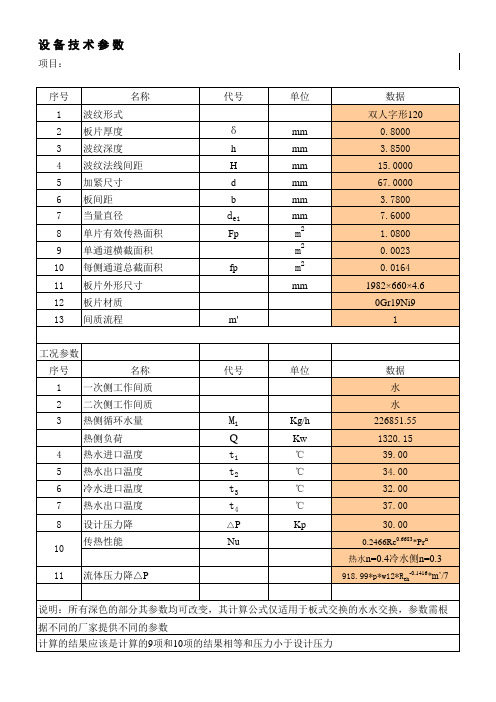

设备技术参数
项目：
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 波纹形式 板片厚度 波纹深度
名称
代号
单位
数据 双人字形120
δ
h H d b
mm Байду номын сангаасm mm mm mm mm
0.8000 3.8500 15.0000 67.0000 3.7800 7.6000 1.0800 0.0023 0.0164 1982×660×4.6 0Gr19Ni9
℃
对流换热系数 热侧流速w1 质量流速G1 当量直径de1 热侧平均 定性温度 40 = = = M1/(fp*n*3600*980) = ρ*w1 = 2*b = (37+32)/2=34.5℃动力粘度μ = 导热系数λ1 ＝ 比热容c1 ＝ Re1 Pr1 6 a1 =
λ1*0.2466*Re1
m/s Kg/(m2*s) mm Pa.S W/m.℃ KJ/Kg.K
= =
de1*G1/u1 = u1*c1*ρ/λ1 =
0.73
*Pr /de1 =
0.4
m2.℃/w Pa.S W/m.℃ KJ/Kg.K
冷侧取t=(35+30)/2=32.5℃为定性温度，动力粘度u2 定性温度 30
=
导热系数λ2 ＝ 比热容c2 ＝
板式换热器选型计算的方法及公式
板式换热器选型计算的方法及公式(1)求热负荷QQ=G．ρ．ＣP．Δt(2)求冷热流体进出口温度t2=t1+ Q /G ．ρ ．ＣP(3)冷热流体流量Ｇ= Q / ρ ．ＣP ．(t2-t1(4)求平均温度差ΔtmΔtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2(5)选择板型若所有的板型选择完，则进行结果分析。
(6)由Ｋ值范围，计算板片数范围Ｎmin，ＮmaxＮmin = Q/ Kmax ．Δtm ．F P ．βＮmax = Q/ Kmin ．Δtm ．F P ．β(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax ）若N已达Ｎmax，做（5）。
(8)取N的流程组合形式，若组合形式取完则做（7）。
(9)求Re，NuRe = W ．de / νNu =a1．Re a2．Pr a3(10)求a，K传热面积Ｆa = Nu ．λ / deK= 1 / 1/a h+1/a c+γc+γc+δ/λ0F= Q /K ．Δtm ．β(11)由传热面积Ｆ求所需板片数ＮＮＮＮ= F/ Fp+ 2(12)若N＜NN，做（８）。
(13)求压降ΔpEu = a4．Re a5Δp = Eu ．ρ．W2 ．ф(14) 若Δp＞Δ允，做（８）；若Δp≤Δ允，记录结果，做（８）。
注: 1．（1）、（2）、（3）根据已知条件的情况进行计算。
2．当T1-t2=T2-t1时采用Δtm = (T１-t2)+(T2-t1)/2 3．修正系数β一般0.7～0.9。
板式换热器的优化选型1 平均温差△tm从公式Q＝K△tmA，△tm＝1／A∫A（t1－t2）dA中可知，平均温差△tm是传热的驱动力，对于各种流动形式，如能求出平均温差，即板面两侧流体间温差对面积的平均值，就能计算出换热器的传热量。
平均温差是一个较为直观的概念，也是评价板式换热器性能的一项重要指标。
1.1 对数平均温差的计算当换热器传热量为dQ，温度上升为dt时，则C＝dQ／dt，将C定义为热容量，它表示单位时间通过单位面积交换的热量，即dQ＝K（th－tc）dA＝K△tdA，两种流体产生的温度变化分别为dth＝－dQ／Ch，dtc＝－dQ／Cc，d△t＝d（th －tc）＝dQ（1／Cc－1／Ch）,则dA＝[1／k（1／Cc－1／Ch）]·（d△t／△t），当从A＝0积分至A＝A0时，A0＝[1／k（1／Cc－1／Ch）]·㏑[（tho－tci）／（thi－tco）]，由于两种流体间交换的热量相等，即Q＝Ch（thi－tho）＝Cc （tco－tci），经简化后可知，Q＝KA0｛[（tho－tci）－（thi－tco）]／㏑[（tho －tci）／（thi－tco）]｝，若△t1＝thi－tco，△t2＝tho－tci，则Q＝KA0[（△t1－△t2）／㏑（△t1／△t2）]＝KA0△tm，式中的△tm＝（△t1－△t2）／㏑（△t1／△t2）。

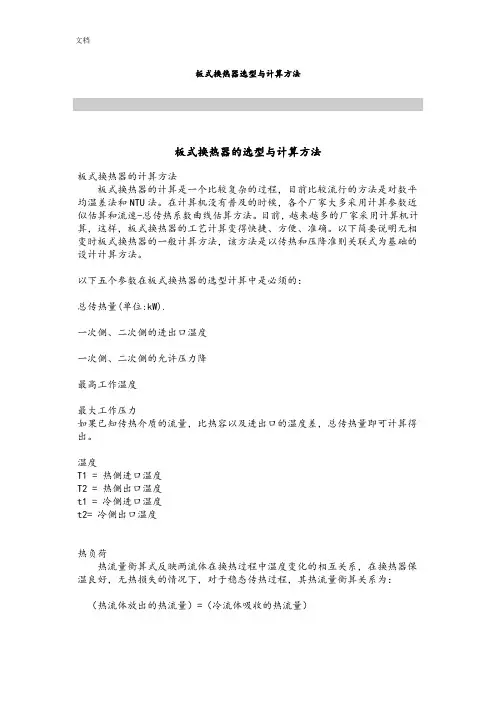

板式换热器选型与计算方法
板式换热器选型与计算方法板式换热器的选型与计算方法板式换热器的计算方法板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。
在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。
目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。
以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。
以下五个参数在板式换热器的选型计算中是必须的：总传热量(单位:kW).一次侧、二次侧的进出口温度一次侧、二次侧的允许压力降最高工作温度最大工作压力如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。
温度T1 = 热侧进口温度T2 = 热侧出口温度t1 = 冷侧进口温度t2= 冷侧出口温度热负荷热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：（热流体放出的热流量）=（冷流体吸收的热流量）在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。
（1）无相变化传热过程式中Q----冷流体吸收或热流体放出的热流量，W；mh,mc-----热、冷流体的质量流量，kg/s；Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)；T1,t1 ------热、冷流体的进口温度，K；T2,t2------热、冷流体的出口温度，K。
（2）有相变化传热过程两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为：一侧有相变化两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程式中r,r1,r2--------物流相变热，J/kg；D,D1,D2--------相变物流量，kg/s。
对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。
板式换热器选型计算
板式换热器选型计算1.确定换热量首先需要确定板式换热器的换热量，也就是两种介质之间需要传递的热量。
根据实际工程需求和介质的热物性参数，计算出换热量的大小。
换热量的计算公式如下：Q = m * cp * ΔT其中，Q为换热量，m为流体的质量流量，cp为流体的平均比热容，ΔT为介质的温度差。
2.确定换热面积换热面积是决定换热器性能的重要参数之一、根据换热量和换热系数的关系，可以求得所需的换热面积。
换热面积的计算公式如下：A=Q/U其中，A为换热面积，U为换热系数。
3.确定换热器尺寸根据换热器的设计要求和性能参数，可以确定换热器的尺寸。
主要包括板片的长度和宽度，以及换热器的厚度。
根据实际工程需求和制造工艺的限制，确定合适的尺寸。
4.确定板片数量根据换热面积和单片换热面积，可以确定所需的板片数量。
根据实际工程需求和制造工艺的限制，确定合适的板片数量，通常采用偶数个板片。
5.确定流体通道确定流体通道是板式换热器选型计算的重要步骤。
根据介质的性质和换热条件，选择适合的流体通道方式，例如并流式、逆流式或交叉流式。
6.确定板片间距板片间距是决定流体通道宽度的参数，对换热器的性能具有很大的影响。
根据实际工程需求和制造工艺的限制，确定合适的板片间距。
7.确定流体速度流体速度是板式换热器选型计算中的关键参数之一、根据换热器设计要求和流体性质，确定合适的流体速度，通常根据实际工程经验进行估算。
8.确定板片材料根据介质的性质和工艺要求，选择合适的板片材料。
常见的板片材料有不锈钢、钛合金、镍合金等，需要根据介质的腐蚀性和温度要求进行选择。
以上是板式换热器选型计算的主要内容和方法。
在实际工程中，需要根据具体的需求和工艺要求，进行详细的计算和分析，以确定最适合的板式换热器规格和参数。
同时，还需要考虑工艺的可行性和经济性，选择合适的设备。
板式热交换器选型计算
8 所需传热面积F =
δ /λ = 1/((1/a1)+a1+a2+r3+(1/a2)) =
Q/(K*△tm) =
0.000056 4649.582 141.964
9
所需板片数N =
10 流程和通道得N =
11 流体压力降△P =
F/Fp = 1*n+1*n =
w m 918.99*ρ * 12*Reh-0.1416* ’/7 =
5 热水出口温度
6 冷水进口温度
7 热水出口温度
8 设计压力降
传热性能 10
11 流体压力降△P
代号
M1 Q t1 t2 t3 t4
△P Nu
单位
Kg/h Kw ℃ ℃ ℃ ℃ Kp
数据 水 水 226851.55 1320.15 39.00 34.00 32.00 37.00 30.00
0.2466Re0.6683*Prn
比热容c2 ＝ 4.17840
Re2 =
de2*G2/u2 = 3875.335
Pr2 =
u2*c2*P/λ 2 = 5.06465
a2 = 水垢热阻r1,r2 =
λ 2*0.2466*Re20.73*Pr20.3/de2 = =
14528.191 0.000017
不锈钢热阻r3 =
7
传热系数K =
133 133 16172.53
单位 KJ/h Kw KJ/h Kg/h
℃
m/s Kg/(m2*s) mm Pa.S W/m.℃ KJ/Kg.K
m2.℃/w Pa.S W/m.℃ KJ/Kg.K
m2.℃/w m2.℃/w m2.℃/w W/m2.℃
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
δ
h H d b
de1
Fp
m m2 m2
mm
2
M1 Q t1 t2 t3 t4
△P
Kg/h Kw ℃ ℃ ℃ ℃ Kp
226851.55 1320.15 39.00 34.00 32.00 37.00 30.00
0.2466Re
0.6683
Nu
*Pr
n
热水n=0.4冷水侧n=0.3 918.99*p*w12*Reh-0.1416*m’/7
计算公式 = = = =
结果 1320.150 226851.551 1 1 66 66
单位 KJ/h Kw KJ/h Kg/h
M1*Cp(t1-t2) = 4752540.000 Q/Cp(t1-t2) = 4752540.000
热水n1 = 冷水n2 = = = = = ((t1-t4)+(t3-t2))/2 = M1/(fp*n*3600*980) = ρ *w1 = 2*b = (37+32)/2=34.5℃动力粘度μ = 导热系数λ 1 ＝ 比热容c1 ＝ de1*G1/u1 = u1*c1*ρ /λ 1 =
说明：所有深色的部分其参数均可改变，其计算公式仅适用于板式交换的水水交换，参数需根 据不同的厂家提供不同的参数 计算的结果应该是计算的9项和10项的结果相等和压力小目 传热量Q 热水循环水量M1 流程 3 热水m1 = 冷水m2 = 4 5 通道 平均温差
△tmc
λ 2*0.2466*Re20.73*Pr20.3/de2 =
= = 1/((1/a1)+a1+a2+r3+(1/a2)) = Q/(K*△tm) = F/Fp = 1*n+1*n = 918.99*ρ *w12*Reh-0.1416*m’/7 =
m2
片 片 Pa(合格）
= =
冷侧取t=(35+30)/2=32.5℃为定性温度，动力粘度u2 定性温度 30 Re2 Pr2 a2 水垢热阻r1,r2 不锈钢热阻r3 7 8 9 10 11 传热系数K 所需传热面积F 所需板片数N 流程和通道得N 流体压力降△P = = = = = = = = = = δ /λ
导热系数λ 2 ＝ 比热容c2 ＝ de2*G2/u2 = u2*c2*P/λ 2 =

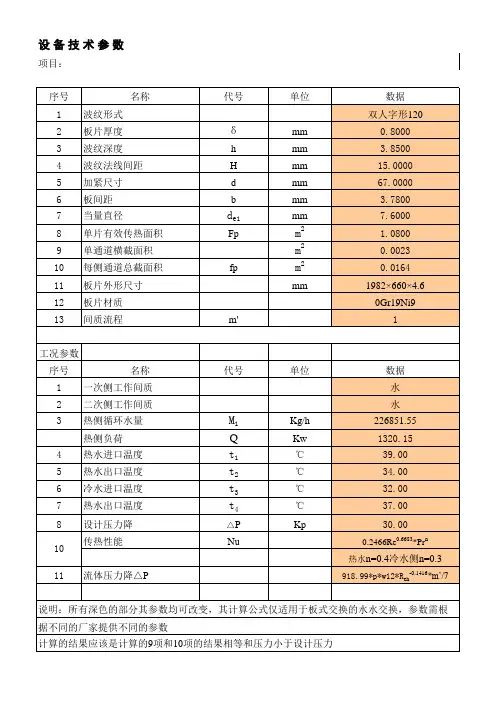

设备技术参数
项目： 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 工况参数 序号 1 2 3 4 5 6 7 8 10 11 名称 一次侧工作间质 二次侧工作间质 热侧循环水量 热侧负荷 热水进口温度 热水出口温度 冷水进口温度 冷水出口温度 设计压力降 传热性能 流体压力降△P 代号 单位 数据 水 水 波纹形式 板片厚度 波纹深度 波纹法线间距 加紧尺寸 板间距 当量直径 单片有效传热面积 单通道横截面积 每侧通道总截面积 板片外形尺寸 板片材质 间质流程 m' fp 名称 代号 单位 mm mm mm mm mm mm 数据 双人字形120 0.8000 3.8500 15.0000 67.0000 3.7800 7.6000 1.0800 0.0023 0.0164 1982× 660× 4.6 0Gr19Ni9 1
λ
0.73 0.4 1*0.2466*Re1 *Pr /de1
2.00
℃
对流换热系数 热侧流速w1 质量流速G1 当量直径de1 热侧平均 定性温度 40 Re1 6 Pr1 a1 = = = 0.41688 408.542 0.00760 0.00065 0.62300 4.17840 4753.979 4.38041 17641.084 0.00080 0.66100 4.17840 3875.335 5.06465 14528.191 0.000017 0.000056 4649.582 141.964 133 133 16172.53 m2.℃/w m2.℃/w m2.℃/w W/m2.℃ m2.℃/w Pa.S W/m.℃ KJ/Kg.K m/s Kg/(m2*s) mm Pa.S W/m.℃ KJ/Kg.K
