家装开始之前是图纸的设计工作，图纸的设计好与坏直接会影响到家装的质量好坏，家装设计图纸也是指导整个装修过程的依据和参考，所以我们要认真审核家装设计图纸。
但是我们又该如何审核家装设计图纸呢？我们先来看看家装设计图纸的内容由哪些：设计说明、原始测量图、平面布置图、吊顶平面图、家具图、装饰结构图、节点详图或剖面图、电路图、水路图等。
这些都是家装过程操作中不可缺少的步骤和环节。
我们在审核家装设计图纸的时候可以按照一下这些方面来做，保证审核的严谨性：1.在审核家装设计图纸时，首先应审核图纸的完整性，不能有漏缺现象。
然后再审核图纸的细节。
（这些细节包括：尺寸
标注是否准确，结构的表现是否明确清晰，侧立面与正立面关系是否正确，使用的材料标注是否准确，图纸的画法是否规范等。
）
2.我们都不是专业的设计师，没有专业的知识可言，但是我们可以要求设计师手绘简单的透视图，将重要装饰部位直观地展示出来，这样我们就能很好的看透家装设计图的细节，还有设计图的好与坏。
3.在认真审核完家装设计图之后，我哦们还应该要注意的是，所有的图纸必须经我们签字认可后才有效，家装施工必须按设计图纸要求进行。
这也是我们监管装修过程的重要依据按照以上的方法来认真审核家装设计图纸，绝对是一个严谨而有规范的过程，我们应该赢在装修的第一步：认真审核家装设计图纸。
来源：艾逸网（业主装修好帮手）。
室内装修设计图纸评审要点(参考标准)
审图要点
设计说明
图纸的编制概况、特点；图纸中出现的符号、绘制方法、特殊图例等说明
各专业施工图的张数、编号、与图纸目录是否相符
物料、电气、消防、水暖图例是否与图纸标注相符
装饰设计在遵循防火、生态环保等规范方面的说明
对设计中所采用的新技术、新工艺、新设备和新材料的情况说明
装饰设计在结构和设备等技术方面对原有建筑进行改动的情况
对工程所可能涉及到的声、光、电、防潮、防尘、防腐蚀、防辐射等特殊工艺的设计说明
施工用料和作法的说明
平面图
轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间地面、主要楼梯平台的标高
立面索引位置是否与立面图相符
平面开线图
装饰设计新发生的室内外墙体和管井等的定位尺寸、墙体厚度与材料种类
装饰设计新发生的室内外门窗洞定位尺寸、洞口宽度与高度尺寸、门窗编号等
立面和天花剖切部位的装饰材料、材料分块尺寸、材料拼接线和分界线定位尺寸等
立面上的灯饰、电源插座、通讯和电视信号插孔、开关、按钮、消火栓等的位置、定位尺寸
剖切部位装饰结构各组成部分以及这些组成部分与建筑结构之间的关系，详细尺寸、标高、材料、连接方式
可视墙柱面的定位尺寸、其他相关尺寸及材料
天花、天窗等剖切部分的位置和关系，定位尺寸、其他相关尺寸及材料
装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高、其他必要尺寸、材料种类
固定隔断、固定家具、装饰造型、栏杆等的定位尺寸、其他必要尺寸及材料
平面布置图
功能分区图：各功能空间的名称、面积
家具布置图：所有可移动的家具和隔断的位置、布置方向、柜门开启方向，家具上摆放物品的位置、定位尺寸、其他必要尺寸
物料表
装修设计师图纸审核规范(新改)
设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。
三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。
所注尺寸之和应与总图纸尺寸相符。
2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。
3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。
4 主要立面图图中注明所设计内容、形式的主要尺寸。
5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。
7提供材料样品（1）电气设备及灯具选用应有规格、型号。
（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。
图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。
3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。
2.设计说明：包括设计定位、风格、概念、元素。
以便让业主明确装修的主方向。
3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。
具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。
（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。
（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。
室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。
装修审图重点(2)(精)

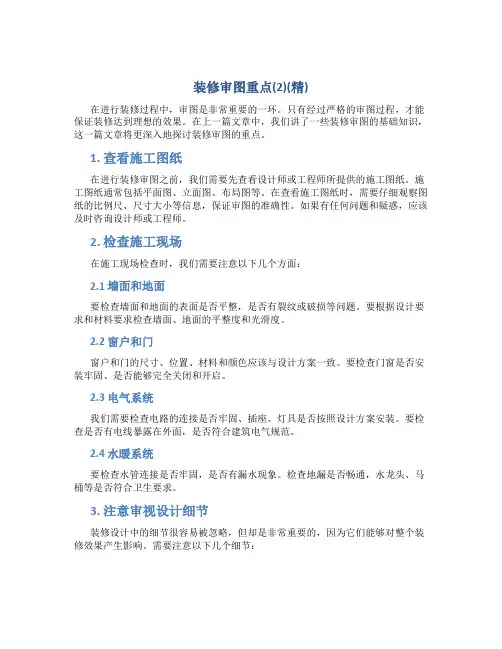

装修审图重点(2)(精)在进行装修过程中，审图是非常重要的一环。
只有经过严格的审图过程，才能保证装修达到理想的效果。
在上一篇文章中，我们讲了一些装修审图的基础知识，这一篇文章将更深入地探讨装修审图的重点。
1. 查看施工图纸在进行装修审图之前，我们需要先查看设计师或工程师所提供的施工图纸。
施工图纸通常包括平面图、立面图、布局图等。
在查看施工图纸时，需要仔细观察图纸的比例尺、尺寸大小等信息，保证审图的准确性。
如果有任何问题和疑惑，应该及时咨询设计师或工程师。
2. 检查施工现场在施工现场检查时，我们需要注意以下几个方面：2.1 墙面和地面要检查墙面和地面的表面是否平整，是否有裂纹或破损等问题。
要根据设计要求和材料要求检查墙面、地面的平整度和光滑度。
2.2 窗户和门窗户和门的尺寸、位置、材料和颜色应该与设计方案一致。
要检查门窗是否安装牢固、是否能够完全关闭和开启。
2.3 电气系统我们需要检查电路的连接是否牢固、插座、灯具是否按照设计方案安装。
要检查是否有电线暴露在外面，是否符合建筑电气规范。
2.4 水暖系统要检查水管连接是否牢固，是否有漏水现象。
检查地漏是否畅通，水龙头、马桶等是否符合卫生要求。
3. 注意审视设计细节装修设计中的细节很容易被忽略，但却是非常重要的，因为它们能够对整个装修效果产生影响。
需要注意以下几个细节：3.1 灯光设计要仔细审视灯光设计是否符合实际需求、是否能够提升空间氛围、是否便于日常生活使用。
3.2 墙壁装饰要审视墙壁装饰的材料和颜色是否符合设计方案，是否能够为房间增加观感价值。
3.3 家具布置家具布置的合理与否也是关键因素之一。
设计师推荐的家具在实际使用时会不会占用过多空间，不利于使用。
在审图时需要仔细衡量。
4.装修审图是一个复杂而又重要的过程。
仔细审查施工图纸、检查施工现场、审视设计细节，这些关键点都需要我们高度重视。
如果在审图过程中发现任何问题和疑惑，一定要及时求证。
只有这样，才能保证我们的装修过程顺利进行。
室内装饰施工图审图
材料问题
材料选择不当
设计图纸中可能选用了不适合室内环境或不符合业主需求的材料 。
材料规格不匹配
设计图纸中可能没有考虑到材料规格的匹配问题，导致采购困难或 成本增加。
材料环保性能不足
设计图纸中可能没有考虑到材料的环保性能，导致室内空气质量不 佳。
04
审图案例分析
案例一：客厅装饰施工图审图
总结词
客厅是家庭成员活动的主要场 所，审图时需重点关注空间布
施工规范性
检查施工图纸是否符合国家和地方施工规范 。
节点大样图
检查节点大样图是否详细，能否指导施工顺 利进行。
安全性
结构安全
确保结构安全，无安全隐患。
防火安全
检查防火设计是否符合规范，防火材料选用是否合适。
电气安全
确保电气设计符合安全规范，无漏电、短路等安全隐患。
环保性
节能设计
检查是否采用了节能设计，如节能灯具、节能空调等。
引入先进技术
利用现代技术如BIM（建筑信息模型）进行审图，提高效率和准确性。
持续改进与优化
根据实际工作情况，不断优化和完善审图流程和方法。
THANKS
感谢观看
最终审查
综合评估
对图纸进行综合评估，提出优化建议和改进意见 。
图纸修改和完善
根据审图意见对图纸进行修改和完善。
交付施工
审图合格的图纸可交付施工，并监督施工过程中 的图纸执行情况。
02
审图要点
空间布局
01
02
03
空间规划合理性
检查空间布局是否符合功 能需求，是否充分利用了 空间。
流线设计
确保室内流线设计合理， 符合生活习惯，便于使用 。
审查衣柜、床底储物、床头柜 等储物设施的设计是否满足收
如何审核装修设计方案 装修设计规划重点
如何审核装修设计方案装修设计规划重点导读:本文介绍在房屋装修，风格设计的一些知识事项，如果觉得很不错，欢迎点评和分享。
在您和计划师进行开始触摸往后,或许你心里就断定了某些“准协作”方针,有了您带去的户型平面图纸,计划师就能够开端为您进行计划计划的预备。
通常来说,一个家装的开始计划计划用一星期摆布的时刻就能够出来了。
那么如何审核装修设计方案呢,装修设计规划重点呢?对此,我们不妨先来看看具体情况吧。
如何审核装修设计方案:1、审阅家装项目计划应参照现已赞同的草案内容进行,首要审阅计划是不是契合草案断定的计划准则和大方向,然后捉住施工图纸和工程核算这两个要害进行详细审阅,断定是不是赞同或持续完善。
2、计划思路和特性必定要契合您比较初的想象,首要资料运用必定要在您能承受的层次规模内,操控家装造价必定要有实实在在的内容,施工质量确保必定要有详细的措施和格外办法等等。
3、家装项目计划是与装修公司签定家装施工合同的依据,也是合同的首要组成有些,所以其内容必定是断定的和明晰的,不能存在不置可否的当地。
4、还要留意审阅工程核算造价,看是不是在草案中断定概算的差额操控规模内,不能相差过大。
装修设计规划重点:1、图纸的检查:除审阅平面计划图外,还应要害审阅施工图,调查其计划尺寸及作法是不是契合家庭房间的尺寸,各立面的装修是不是契合家庭的请求,各装修工程子项意图计划是不是规范,并契合家庭的请求,如有收支应做进一步的修正。
2、作法阐明的检查:这是计划计划的要害,也是检查的首要内容。
应就各装修部位的用材用料的规范、类型、品牌、原料、质量规范等进行审阅。
对各装修面的装修作法、构造、紧固办法等是不是契合国家有关的施工规范,应参照国家有关规范逐项进行审阅。
3、工程造价的检查:这也是家庭装修计划计划的要害。
应当对每项子项目所用资料的数量、单价、人工费用等进行核对,以确保造价的合理、科学。
关于如何审核装修设计方案呢以及装修设计规划重点的全部细节,小编今天就为大家分析到这里了。
精装修施工图审图要点
精装修施工图审图要点精装修施工图审图要点随着人们对居住环境的要求越来越高，精装修成为了一种流行的装修方式。
在精装修过程中，施工图的审图是非常重要的一环。
本文将介绍精装修施工图审图的要点，帮助大家更好地把握精装修的质量和效果。
一、审图流程精装修施工图的审图流程一般包括以下几个步骤：1、初步审核：审图人员对施工图纸进行初步审核，检查图纸的完整性、规范性和合理性。
2、详细审核：在初步审核的基础上，审图人员对施工图纸进行详细审核，包括设计是否合理、施工是否符合标准、材料是否符合要求等。
3、深化审核：在详细审核的基础上，审图人员对施工图纸进行深化审核，包括对细节的处理、对质量的控制等。
4、审核意见：审图人员将审核意见记录下来，与设计方、施工方进行沟通和交流，确保精装修的质量和效果。
二、重点审图要点在精装修施工图的审图过程中，有几个重点审图要点需要特别注意：1、设计是否合理：审图人员需要检查设计是否符合建筑规范和标准，是否符合业主的需求和审美。
2、施工是否符合标准：审图人员需要检查施工是否符合建筑规范和标准，是否符合安全、环保、节能等方面的要求。
3、材料是否符合要求：审图人员需要检查材料是否符合设计要求，是否符合建筑规范和标准，是否符合环保、节能等方面的要求。
4、细节处理是否到位：审图人员需要检查细节处理是否到位，包括但不限于：开关、插座、灯具、洁具等的位置和数量是否合理，施工缝、防水、防火等处理是否到位。
5、质量控制是否严格：审图人员需要检查质量控制是否严格，包括但不限于：施工过程中的质量检测、成品保护等方面是否符合要求。
三、案例分析下面以一个实际案例来说明精装修施工图审图的重要性和必要性。
某住宅小区的精装修工程，在审图过程中发现了一些问题。
首先，设计方面存在一些不合理的地方，如某个房间的照明设计不足，插座位置不合理等。
其次，施工方面存在一些不符合标准的地方，如施工缝处理不当、防水不到位等。
最后，材料方面也存在一些问题，如使用的材料不符合设计要求，或者材料质量不达标等。
装修图纸审批流程及标准
一、流程图精选word范本！二、装修图纸审批流程标准描述（一）厂商出图1、本环节工作：厂商向营业部提供设计好的平面图、效果图、立面图、电路图、以及施工图等图纸。
2、流出标准：图纸齐备，图线数据清晰，有标注。
（二）营业部审核1、流入标准：平面图、效果图、立面图、电路图、施工图等资料齐备。
2、本环节工作：（1）核对装修图与实际柜位中区域、道具的尺寸，保证数据的准确、一致。
（2）根据区域面积来计算并控制电量不超标。
边厅40w/平米，中岛30w/平米。
（3）保证专柜装修色调风格与整体区域以及相邻柜位的搭配、衔接合理。
（4）保证专柜的装修不影响消防设施的正常使用。
（5）审核图纸不符合要求，重大问题返回厂商重新出图，一般细节问题营业部在《图纸审批表》上标注意见、禁止施作要求及更改建议，并签字确认。
（6）审核图纸符合要求，填写《图纸审批表》营业部经理签字确认。
3、流出标准：平面图、效果图、立面图、电路图、施工图等资料，经营业部经理签字确认的《图纸审批表》。
精选word范本！（三）安全保卫部审核1、流入标准：审核无误的平面图、效果图、立面图、电路图、施工图等资料，经营业部经理签字确认的《图纸审批表》。
2、本环节工作：（1）确认《图纸审批表》有营业部经理的签字并审核图纸，保证专柜装修施工后不影响消防设施的正常使用，符合消防安全等方面的规定。
（2）审核图纸不符合消防安全规定，重大问题返回营业部重新与厂商协商出图，一般细节问题安全保卫部在《图纸审批表》上标注意见、禁止施作要求及更改建议，并签字确认。
（3）审核图纸符合消防安全规定，安全保卫部经理在《图纸审批表》上签字确认。
3、流出标准：审核无误的平面图、效果图、立面图、电路图、施工图等资料，经营业部经理、安全保卫部经理签字确认的《图纸审批表》。
（四）工程维护部审核1、流入标准：平面图、效果图、立面图、电路图、施工图等资料，经营业部经理、安全保卫部经理签字确认的《图纸审批表》。
装修审图流程与方法
前期准备
•
(2) 沟通商场要求（可通过客户沟通）
• 沟通内容如下：
• 1、确定开业时间和进场时间
• 2、索要店面平面图（需要复量）
• 3、索要进场须知
• 3、索要商场层面品牌分部图
•Hale Waihona Puke 4、消防要求• 5、吊顶高度以及商场的层高和最高墙高
• 6、是否吊眉以及吊眉宽度材质等要求。
• 7、地板要求
• 8、是否要求必须用统一的工程布进行遮挡。
出现连续侧挂出样，导致品牌形象的损失
• 店铺大，人流小的店铺 可以适当增加点挂和其他货架量，使之更合理，品牌形象感更好，
增加价值感，使成交率提高。
卖场面积分配原则
• 第一重要！先根据面积和人流量确定销售区所需要的出货 量，先保证货量跟上
• 在此基础上试衣间非常重要 • 试衣镜是必不可少的 • 导入区和休息区只要面积允许则必须设计进去。 • 保证以上后可设计广告区（如灯箱片广告位之类） • 决不能出现浪费空间之现象（特别是墙壁）
前期准备
（1）跟客户的沟通：
客户是最重要的市场调查对象之一，虽然不专业但是有更熟 悉当地市场的优势。所以需要我们对其进行引导询问，达到充分 利用资源之目的。为我们的空间设计提供更多的信息后盾。并使 客户有参与感与被尊重感，有利于双方合作。
首先掌握主动权，不可因为顾客的意见影响空间设计原则。 充分了解客户对卖场的要求，若不违反卖场设计原则，则尽量满 足。如电插座的位置和数量，当地消费习惯对空间设计的微调， 出货量要求对货架规划的微调以及对试衣间数量的意见。等等。。
有时，他们会对 我们发火
感恩父母 感谢你们 把我带到了这个世界 感谢你们 给了我自由的空气 感谢你们 谆谆的教导 殷殷的嘱托 我长大了 而你们却老了 谁言寸草心 报得三春晖 我会向你们献上一片诚挚
装修设计图审核流程
装修设计图审核流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!装修设计图审核流程如下：①初审准备：收到设计师提交的装修设计图后，组织项目团队进行预审，确保所有图纸齐全，包括平面布局图、立面图、剖面图、水电图等。
②设计规范核对：对照国家建筑设计规范、装修标准及地方性规定，检查设计图是否合规，包括安全、消防、环保等方面的要求。
③结构评估：由结构工程师审核设计图中涉及的结构改动，如拆墙、新建隔断等，确保不会影响建筑结构安全。
④功能与流线分析：评估空间布局的合理性，包括动线设计是否流畅，功能分区是否满足业主需求，家具尺寸与布局是否协调。
⑤细节审查：关注设计细节，如插座开关位置、照明设计、材料标注等，确保实用性与美观性兼备。
⑥预算复核：根据设计图，核算装修材料、施工工艺等成本，与预算计划对比，评估设计的经济性，必要时提出调整建议。
⑦反馈与修改：汇总审核意见，与设计师沟通交流，明确需要调整的内容，设计师根据反馈进行修改。
⑧终审确认：完成修改后，再次组织综合评审，确保所有问题已解决，设计图满足项目要求。
通过终审后，设计图正式定稿。
⑨图纸会审会议：召集业主、设计师、施工方等多方参与图纸会审会议，共同讨论确认最终设计方案，明确各方责任与施工要点。
精装修设计方案及施工图审图要点
精装修设计方案及施工图审图要点一、方案阶段：1.是否有封面图纸、图纸内容是否完整。
2.封面标题是否正确、时间是否正确。
3.是否有图纸目录、内容是否完整。
4.图纸目录编号、图纸名称、图号是否正确，与图纸是否一致。
5.是否对整个方案进行了系统的分析说明：包括各指标说明、风格说明等。
6.是否有风格的色彩运用的分析，分析是否合理。
7.是否有风格的材质运用的分析，分析是否准确。
8.设计方案风格是否符合定位要求。
9.户型的优缺点分析是否准确。
10.销售流线是否顺畅，户型特点是否优化。
11.功能分区是否合理，功能安排是否齐全。
12.目标客户的设定及其性格特点的设置是否合理。
13.设计方案是否有创意、亮点。
14.是否有各空间效果示意，示意图片是否与风格相符。
15.是否有软装主要处理手法及方式的说明。
16.是否有风格软装及硬装的成本要求建议。
二、施工图阶段:1.是否有封面图纸、图纸内容是否完整。
2.封面标题是否正确、时间是否正确。
3.是否有图纸目录、内容是否完整。
4.图纸目录编号、图纸名称、图号是否正确，与图纸是否一致。
5.设计说明是否完整，是否有特殊符号说明等。
6.材料说明是否明确，使用要求是否详细准确。
7.材料说明是否明确，规格、性能等要求是否明确。
8.工艺要求是否完整。
防潮、防水、防火等要求是否明确。
9.作图依据是否为最新版建筑施工图。
10.设计范围是否已经涵盖。
11.是否有施工中的相关规范、材料运用、细节处理等进行说明。
12.施工图的材料标注与材料表及封样材料样板三者之间是否吻合。
13.选型材料规格、型号、品牌等是否完整。
14.石材选型等级是否明确、采购周期是否满足工程工期要求。
15.墙纸、墙布等选型品质是否满足要求，是否满足工期要求。
16.涂料、漆作、墙纸、石材、砖、装饰艺术材料等材料小样是否完整。
17.洁具选型是否完整、五金件选型是否完整实用。
18.洁具选型与整体硬装效果是否协调。
19.洁具选型性价比是否合理。
