诊断卡代码含义
电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM ，DDR 和。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏~05循环跳变：BIOS损坏I/O坏或者南桥坏.,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障所在。
错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。
这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。
如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。
如故障依旧，则可更换显卡测试。
一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。
错误代码：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A代码含义：测试显卡解决方法：该故障在AMI BIOS中较常见，可检查显卡的视频接口电路、主芯片、显存是否因灰尘过多而无法工作，必要时可更换显卡检查故障是否解决。
错误代码：1A、1B、20、21、22代码含义：存储器测试解决方法：同Award BIOS篇内存故障的解决方法。
注意事项：如在BIOS设置中设置为不提示出错，则当遇到非致命性故障时，诊断卡不会停下来显示故障代码，解决方法是在BIOS设置中设置为提示所有错误之后再开机，然后再根据DEBUG代码如果诊断卡的代码跑00或FF停止，说明CPU还没有开始工作，一般是CPU或主板的问题；代码从00 FF跑到C1或D3（BIOS不同跑的代码不一定相同）说明CPU是好的，问题出在内存部分没有工作，一般是内存的金手指或插槽脏了，或者主板给内存提供的工作条件不足，也就是说可能是主板坏了；代码从00 FF跑到26，一般来说如果显卡和主板没有问题的话，显示器就应该点亮了；如果代码从00 FF跑到41，主机不亮，有很大的可能是BIOS坏了，要重新刷写或更换BIOS。
诊断卡从00 FF代码经过CI C3 05 07 13 26 （0B）41 43等等代码后再次跑回00或FF，说明主板的启动过程完毕，开始按照CMOS的设置进行引导开机直接显示FF或00，确实是CPU没有工作，但是CPU损坏的可能性远远低于下列四种原因：一. ATX电源损坏，缺少供给CPU的某组电压，也会出现FF或00，可以换一个好的电源试一下，如果正常了说明原来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会出现脱焊（焊点开裂），也会出现FF或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。
修理方法：用热风枪对焊点均匀加热至焊点熔化;三. 检查CPU附近的电解电容是否有爆裂，爆裂的电容上下都会鼓起，用肉眼很容易发现，可以用相同规格的电容换上，故障就会排除；四. CPU附近的功率三极管烧毁，可以用万用表测量这些三极管，一般都表现为击穿（电阻值接近为零），找相同或可以代用的三极管更换即可，搞修理多的朋友一般会从报废主板上拆。
附：【电脑主板故障诊断卡代码】代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT 命令，即将写入BAT命令。
RAM更新检验正在进行或等待。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。
第一个64K RAN的地址线故障。
0D 1、检查CPU速度是否与系统时钟相匹配。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
第一个64K RAM的奇偶性失灵0E 测试CMOS停机字节。
CMOS停开寄存器读／写测试；将计算CMOS检查总和。
初始化输入／输出端口地址。
0F 测试扩展的CMOS。
已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。
.10 测试DMA通道0。
CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。
第一个64K RAM第0位故障。
11 测试DMA通道1。
CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。
第一个64DK RAM第1位故障。
12 测试DMA页面寄存器。
停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。
第一个64DK RAM第2位故障。
13 测试8741键盘控制器接口。
视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。
第一个64DK RAM第3位故障。
14 测试存储器更新触发电路。
电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。
第一个64DK RAM第4位故障。
15 测试开头64K的系统存储器。
主板诊断卡常见代码含义与处理方法
主板诊断卡常见代码含义及处理方法DEBUG 诊断卡的工作原理DEBUG 卡是一种可检测电脑故障的测试卡，有PCI 和ISA 接口两种，以方便在不同型号的主板上使用。
当DEBUG 卡插入PCI 或ISA 插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU 进行检测，测试它各个内部寄存器是否正常；接着BIOS 将对CPU 中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS 接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG 卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG 卡的价格并不高（15 元左右），因此它已成为很多DIY 爱好者的必备工具之一。
BIOS 灯：为BIOS 运行灯，正常工作时应不停闪动CL K丁：为时钟灯。
正常为常亮.osC丁：为基准时钟灯，正常为常亮。
RESET!仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN丁：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V 灯正常为常亮正常启动电脑时，主板检测卡显示的代码从开始显示FF（或者00）,然后不停跳动代码，最后又显示FF（或者00）.如果主板有问题了，检测卡显示的代码就会停在某个位置不动.实战DEBU诊断卡的使用DEBUGS的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大部分使用的是AWARD BIO或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个部分讨论。
电脑诊断卡常见的错误代码
电脑诊断卡常见的错误代码含义如下：2009-03-15 00:51错误代码含义如下：1、"C1"内存读写测试，如果内存没有插上，或者频率太高，会被BIOS认为没有内存条，那么POST就会停留在"C1"处。
2、"0D"表示显卡没有插好或者没有显卡，此时，蜂鸣器也会发出嘟嘟声。
3、"2B"测试磁盘驱动器，软驱或硬盘控制器出现问题，都会显示"2B"。
4、"FF"表示对所有配件的一切检测都通过了。
但如果一开机就显示"FF"，这并不表示系统正常，而是主板的BIOS出现了故障。
导致的原因可能有：CPU没插好，CPU核心电压没调好、CPU频率过高、主板有问题等。
由于我们一般都是习惯用两位的卡来看，那么我就根据实际的使用情况来介绍一下怎么使用诊断卡吧：诊断卡是插在PCI上面的，以前的那种还可以插到ISA上面，但是现在的主板都不带ISA 了。
我们就插在PCI上面吧。
诊断卡的检测顺序是：复位--CPU--内存--显卡--其他。
正常能用的电脑开机后POST卡的数码是这样显示的：1、首先是复位灯亮一下，表示复位正常，（如果复位灯长亮的话，就表示有些硬件没有准备好，这就要慢慢排查是哪个地方没有复位了，）同时数码卡会显示FF。
（这里要注意一下，有的主板没有插CPU的时候，数码管是没有任何显示的。
）2、检测到复位正常后，数码会显示“FF”或者“00”，这是正在检测CPU。
如果定在“FF”或者是“00”上，表示主板没有认到CPU，通过了CPU的话代码就会直接跳到“C1”就会显示内存的检测情况了，（如果停在C1不动的话就一般就是表示主板检测不到内存了。
）3、显示C1后正常的话代码会不断的变化了，这些我们可以不看，只要数码在跳就表示内存检测已通过了。
跟住我们会看到数码会跳到“25”或者“26”。
电脑主板故障诊断卡故障代码含义与指示灯功能速查表
电脑主板故障诊断卡故障代码含义与指示灯功能速查表电脑主板故障诊断卡故障代码含义与指示灯功能速查表错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障所在。
错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。
这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。
如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。
如故障依旧，则可更换显卡测试。
一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。
电脑主板故障诊断卡的代码所代表的意思
代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
主板诊断卡代码含义及处理方法
主板诊断卡代码含义及处理方法主板诊断卡代码含义及处理方法电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽. 换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏 7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

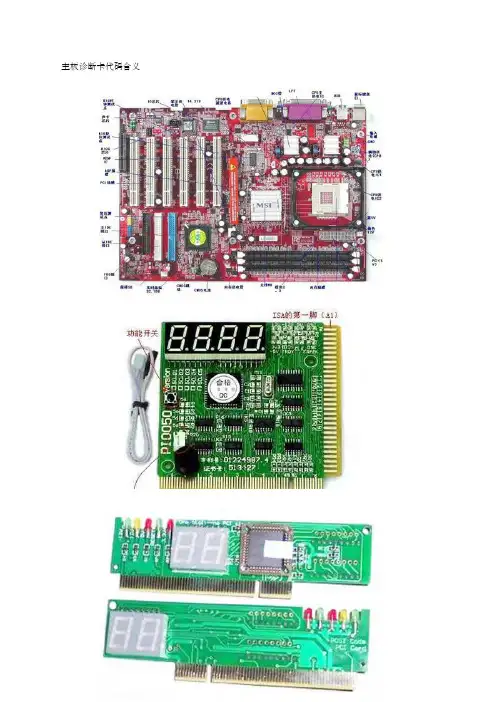

主板诊断卡代码含义
主板诊断卡代码含义电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
诊断卡代码含义
电脑主板故障诊断检测卡代码表ＢIOS灯：为BIOS运行灯，正常工作时应不停闪动CＬK灯:为时钟灯。
正常为常亮．OＳC灯:为基准时钟灯,正常为常亮。
RESＥT灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
ＲUN灯:为运行灯,工作时就不停闪动。
+１2Ｖ，-１2V,+５V,＋３.3V灯正常为常亮１．检测卡跑00，CＯ，CＦ,FF或D1原因：CPU插槽脏。
针脚坏,接触不好。
ＣPU，内存超频了。
ＣPU供电不良。
某芯片发热，硬件某部分资源不正常,在ＣＭＯS里把其关闭或更换该集成资源的芯片2. C1，Ｃ2,C6,C7或E1：内存接触不良,（用镊子划)。
测内存工作电压(ＳDＲＡＭ 3.３V，DDR 2.５和1．6V。
)测时钟CPU旁排阻是否有损坏。
测ＣPU地址线和数据线。
北桥坏３.C1~0５循环跳变：ＢIOＳ损坏I／Ｏ坏或者南桥坏.4.C1，C3，Ｃ6：刷BIOS换电源,换CPU，换转接卡有可以解决问题．检查BIOＳ座.PCB断线,板上粘有导电物.清洗内存和插槽．换内存条．换内存插槽．．换I/O.北桥虚焊或者坏.５循环显示C１~C3.或者Ｃ1~C５等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换ＣPU.换内存南桥坏.6.显BO代码:看内存电压，清CMOＳ,北桥坏7.显示２５代码北桥问题.＇8.跑0D后不亮:外频，倍频跳线9.显2B代码后不亮刷BIOＳ.清除BIOＳ.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/Ｏ错,南北桥,BIOS坏11.跑41代码：ＢIＯS刷新．PＣB坏或者上面有导电物1２.跑R6代码:检测不到显卡.划者是内存没有过１３.跑R７代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.１４.跑E０代码:ＣPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的３极管坏了-- 诊断卡代码表特殊代码"０0"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：＂００"或"ｆf"，则主板oｋ。
四位诊断卡代码详解
诊断付弋码2姐两应故障⅛l下代码 Award BIOS Ami BIOS Phoenix BIOS 或 Tandy 3000 BIOS00 .已显示系统的配置；即将掌握INΠ9引导装入。
.01处理器测试1, 处理翻添核实假如≡跌败,彳聊是无限的。
姐1器寄存器的淅式即将开头, 不行屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02确定诊断的类型（正常或翻婚）。
假如≡缓冲器含有数据就会失效。
停用不行屏蔽中断; 通过延迟开头。
C≡写入/读出正在进行或者失灵。
03清除8042键盘掌握器, 发出TESTKBRI）命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04使8042键盘掌握器复位，核实TESTKBRD。
迎掌握器软复位/通电测试。
可编程间隔谛寸器的测试正在进行或失灵。
05假如不断重复制腌测试 1 至5,可获得8042掌握状态。
已确定软复位/通电；即将启动ROM。
DMA初如预备正在进行或者失灵。
06使邨各片作初始≡备，停用视频、奇偶性、≡电路片，以及清除DMA电路片，全部页面寄存器和CMOS停机字节。
已启动ROM 计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读/写测试正在进行或失灵。
07处理器测试2,核实CPU寄存器的工作。
ROM BIOS 检查总和正常，键⅛缓冲器已清除向驱发出BAT （基本保证测试）命令。
. 08使CMOS计时器作初婿贝备，正常的更新泄寸器的循环。
已向t≡发出BAT 命令，即将写入BAT命令。
RAM更新检验正在进行或H稷？ 09 EPROM检查总和且必需等于零才通过。
核实键盘的基本保证测Ji式，接着核实僦命令字节。
第一个64K RAM测试E在进行。
0A使视雌口作初始≡备。
发出解命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或皿线失灵，移位。
OB测试8254通道0。
写入⅜≡掌握器命令字节，即将发出引脚23和24 的封锁/解锁命令。
常见诊断卡代码
诊断卡跑：26 42 38 75 7F 13 85 86 FF 00跑完说明已通过
1 诊断卡显示0B 0E EB 25 9A 9F 31 83表示内存己通过。显卡不通过
2 诊断卡出现C1 C2 C3 C6 A7 A8 A9 D1 D2 D3 D6 D4.这个时候是说明内存没有通过。发现致命性错误。不能启动，要更换南北桥
25 26 主板检测显卡，检测不到，会卡在这里
2B 软驱硬盘控制器出问题
00-FF通过，可正常开机
00 FF E0 C0 F0 F8 卡住 CPU故障
如果一开机检查卡只有电压显示而没有代码显示,就检查cpu是否有故障
3 FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过
4 C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过
其实楼主像我们普通玩电脑的人，只需要认以下几点
过内存是C1
显卡是2E,F
主板是FF 00
00，FF故障比较复杂，原因很多
内存不过一般是C1 C4
内存过了，显卡不过一般是25 26.
屏显了一般就会跑回FF或00的了
四位数跟两位数的没什么区别，都是一样的用的。是新手修电脑的吧？总的来说只要看懂C1 26就可以了，其它的几乎都是00或是FF，有些是乱码，也不一定的
常出现几个
75 正在扫瞄硬件配置,查硬盘,光驱设备及相关接口设备和接线有否有故障
C1 D1 E1 D7 A1 内存故障或找不到内存
EF bios故障,需要对cmos进行放电操作
0D 显卡故障，机器会响嘟嘟声
25 26 主板检测显卡，检测不到，会卡在这里
主板诊断卡显示含义
主板诊断卡显示含义FF以下是常见代码说明备注 00或FF 运行一系列代码之后，出现00或FF代码，则主板OK 由于主板设计以及芯片组之间的差异，部分主板自检完成后可能显示23、25、26代码，属于正常情况一开机就显示一个固定的代码（如：00或 FF），没有任何变化，通常为主板或CPU没有正常运行 CO 初始化高速缓存主板或CPU故障 C1或C6 内存自检此代码死机喇叭将报警，有些主板显示A7 31 显示器存储读/写测试或扫描检测失败主板显示部分或显卡故障，喇叭将报警41 初始化软盘驱动控制器主板BIOS问题 2）指示灯状态灯名信号名称说明CLK 总线时钟不论ISA和PCI只要一块空板（无需CPU），接通电源就应该亮，否则时钟信号坏 BIOS 基本输入输出当主板运行对BIOS有读操作时会闪烁IRDY 主设备准备好有IRDY信号时才闪烁，否则不亮 OSC 振荡有ISA槽的主振信号，空板通电应常亮，否则停振 FRAME 帧周期 PCI槽有循环帧信号时灯才闪烁，平时常亮 RET 复位开机瞬间或按下RESET按钮后，亮半秒熄灭属正常情况；若常亮，通常为主板复位电路、复位按钮坏，或插针连接有误±12V 电源空板上电即应常亮，否则无此电压输出或主板有短路±5V 电源空板上电即应常亮，否则无此电压输出或主板有短路 3.3V 电源空板上电即应常亮，否则无此电压输出或主板有短路 4、操作步骤当机器在加电启动的自检过程中出现无显故障时（例如：自检硬件不通过、喇叭报警、显示器不能正常显示等） 1）首先将电源供电断开，利用观察法，检查整机各部件的外观情况，是否有明显的外观不良和烧毁的痕迹；C1一般主板诊断卡跑C1-C3-C6是主板内存部分出现问题所致，检测内存插槽如果没问题就直接进入第二步检测卡（PCI/ISA两用型）故障代码C1 内存自检。
无意义。
查找引导扇区中的“55”“AA”标记。
C1检测内存:-Auto- 检测DRAM（动态随机存取储存器）大小，类型和 ECC。
