CAD工程图中的尺寸标注方法与技巧
AutoCAD尺寸标注技巧
AutoCAD尺寸标注技巧马巧英巴彤摘要通过分析几例尺寸标注的技巧，探讨如何使AutoCAD尺寸标注适合我国制图标准和尺寸公差的标注。
关键词AutoCAD；尺寸标注；制图标准中图分类号TP391.72 文献标识码 A 文章编号1007-9432(1999)06-0674-030 引言AutoCAD是一个优秀的绘图软件，在机械领域有着众多的用户，而尺寸标注是机械工程图绘制的重要内容。
由于尺寸标注的种类及形式繁杂多样，在AutoCAD中要正确、简便地标注出符合我国机械制图国家标准的尺寸有着相当的难度。
文本就如何使AutoCAD尺寸标注适合我国制图标准和尺寸公差标注的技巧两方面内容谈一点体会。
1 如何使AutoCAD尺寸标注适合我国制图标准1.1 单位设置及尺寸文本类型的设定AutoCAD缺省单位设置为英制工程单位，绘图前应设置为十进制单位。
按照我国机械制图标准的要求，应将文本设置为斜体字型(ltalic)，文本宽度系数(Width factor)设置为0.67.另外为了能在尺寸标注中随时修改尺寸文本的高度，应将高度变量(Height)设置为0.比例因子可根据绘图比例适当设定。
1.2 尺寸标注变量的设置AutoCAD系统中建立了大量的尺寸标注变量。
它们用来控制尺寸要素的绘制方式，并设置好满足通用要求的缺省值。
但是这些缺省值更适用于美国标准，我国机械行业用户往往有不便之感，为此，可重新设置一些尺寸变量，使之更适合于我国机械制图标准，具体如表1所示。
表1 AutoCAD尺寸变量Dimension LineDIMTIH Text InsideHorizontal使尺寸数值与尺寸线方向一致开关OffDIMTOFL Text Outside,ForceLine Inside使尺寸线和箭头放在弧或圆内开关OnDIMTXT Text Size尺寸数字高度数值3如图1-a所示是按尺寸变量缺省值注出的尺寸，这不符合我国制图标准，可根据上表重新设置尺寸变量：1-a 1-b图1 尺寸变量设置DIMTAD=on， DIMEXO=0 ，DIMTIH=off， DIMTOFL=on.新设置后所标注的尺寸如图1-b.2 标注技巧2.1 尺寸公差的标注如图2，要标注尺寸25+0.010-0.023和50，可利用以下程序减化操作过程。
CAD图纸标注规范与注意事项
CAD图纸标注规范与注意事项在CAD设计领域，图纸标注是非常重要的一环，它不仅可以提供图纸的必要信息，还可以为项目的顺利进行提供便利。
因此，标注规范和注意事项是每个CAD设计师需要掌握的基本知识。
一、标注规范1. 字体和字号选择标注的字体一般选择Arial、Times New Roman等简洁明了的字体，避免使用华文楷体等艺术字体。
字号的选择应根据实际情况来确定，过小的字号会导致标注难以辨认，过大的字号则会影响整体美观。
在图纸中，一般使用10-12磅的字号。
2. 标注线标注线是将标注文字与被标注对象相连的线。
标注线应与图形保持一定的间距，并与被标注对象垂直或水平。
在标注线上方写数字，如果标注线和对象重合，应通过横线将其分开。
3. 尺寸标注尺寸标注是图纸中最常见的标注之一，它可以表达实体的大小和形状。
在进行尺寸标注时，应选择合适的标注方法，例如直线标注、径向标注、角度标注等。
标注文字应与标注线平行，并与对象保持一定的距离。
4. 坐标标注坐标标注是图纸中标注物体位置的方法之一，常用于工程图中。
在标注坐标时，应注意统一坐标的单位，并且将坐标标注与其他标注清晰地区分开来。
5. 材料标注材料标注用于标注图纸中物体的材质和性质。
在进行材料标注时，应使用统一的标注符号，并与图纸中的其他标注保持一致。
二、注意事项1. 标注要准确标注在CAD设计中是非常重要的，它直接关系到工程的质量和效益。
因此，在进行标注时，要确保标注的准确性和一致性。
标注错误可能导致工程设计的错误和误解，给项目带来不必要的麻烦和损失。
2. 标注要整齐标注的整齐与美观与否直接影响到图纸的可读性和观感效果。
在进行标注时，要尽量保持标注的排列整齐、字体工整、字号一致等。
同时，标注的位置要合理，不要遮挡重要的图形。
3. 标注要简洁明了标注应当言简意赅，尽量避免冗长的描述。
标注应以简明扼要的方式表达图形的属性和意义，使人一目了然。
过多的文字标注会影响图纸的美观和可读性，因此要注意控制标注内容。
CAD工程图标注注意事项
3.8 画向视图或局部剖视图时，在图面允许的情况下，不 画旋转视图。如图3.8
3.9 在图面狭窄的情况下，允许把向视图、局部剖视图放在视图内 的空白处，但不推荐使用。如图3.9
3.10 按GB/T4458.1-2002规定，画成的向视上方标注“A”，老国
标标注“A向”，因过渡时期标注“A向”也可以，但不推荐使 用。因软件的原因也可用“视图A”的形式表示。如图3.10
4.5 右上角标注的符号、代号和说明文字的高度均是图形上其它 表面所注代号和文字的1.4倍。当图中遇到难以表达的粗糙度 时,可以标注在技术要求栏内。如图4.4
图4.4
4.6 凡用在我公司产品上各种零部件的图样中或技术要求栏中必 须注明倒角，倒角的大小按厂标规定的范围标注。见表2
表2
工件尺寸
≤5
倒角尺寸
工程图中标注问题
目录
一. 链轮、齿轮、齿条、蜗轮、蜗杆类零件。 二. 形位公差的画法与标注。 三. 剖视图、向视图、局部放大图的画法与标注。 四. 粗糙度、倒角的画法与标注。 五. 其他情况的画法与标注。 六. 技术要求方面。 七. 组装图、明细表、标题栏方面。
一、链轮、齿轮、齿条、蜗轮、 蜗杆类零件
图5.17
5.16 “0”的标注，当公差上限或下限是“0”时，“0”字不能省 略不标。在标注时，“0”应与个位数对齐。上下偏差的数字的字 号应比基本尺寸的数字的字号小一号。当上下偏差的绝对值相同 时，偏差数字可以注写一次，并应在偏差数字与基本尺寸之间加 注出符号“±”，且两者数字高度相同。见GB/T4458.5-2003的形 式标注，如图5.18。 图5.18
图4.7
全部倒角0.5x45°
4.10 当棱边小或板材的厚度≤5mm时，可标注“棱边倒钝”。 4.11 六方件两端的倒角，可标30°，不标直边尺寸。如图4.8
工程图中尺寸标注

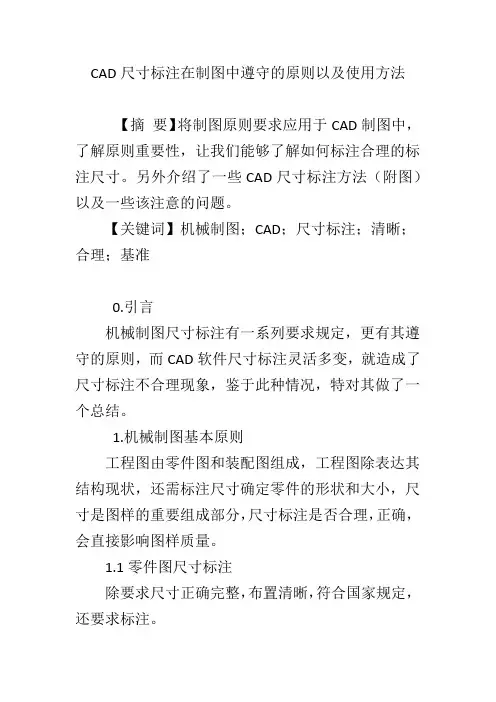

CAD尺寸标注在制图中遵守的原则以及使用方法
CAD尺寸标注在制图中遵守的原则以及使用方法【摘要】将制图原则要求应用于CAD制图中，了解原则重要性，让我们能够了解如何标注合理的标注尺寸。
另外介绍了一些CAD尺寸标注方法（附图）以及一些该注意的问题。
【关键词】机械制图；CAD；尺寸标注；清晰；合理；基准0.引言机械制图尺寸标注有一系列要求规定，更有其遵守的原则，而CAD软件尺寸标注灵活多变，就造成了尺寸标注不合理现象，鉴于此种情况，特对其做了一个总结。
1.机械制图基本原则工程图由零件图和装配图组成，工程图除表达其结构现状，还需标注尺寸确定零件的形状和大小，尺寸是图样的重要组成部分，尺寸标注是否合理，正确，会直接影响图样质量。
1.1零件图尺寸标注除要求尺寸正确完整，布置清晰，符合国家规定，还要求标注。
1.1.1清晰安排尺寸原则A:定形尺寸尽可能标在反映形状特征的视图上。
B：同一形体尺寸尽量集中标注。
C：尽可能避免在虚线上标注尺寸。
D：不再交线上直接标尺寸。
1.1.2合理标注尺寸注意事项A：功能尺寸直接标出。
B：标注尺寸时，考虑工艺要求，且符合加工顺序和便于测量。
C：尺寸不允许注成封闭尺寸链。
1.1.3合理性（1）设计要求―设计基准―功能尺寸。
（2）工艺要求―工艺基准―非功能尺寸。
1.2装配图尺寸标注要求和零件图基本相似，但还需要一些其它尺寸例如，性能规格尺寸，装配尺寸，安装尺寸（定形定位尺寸），外形尺寸（机器部件总长总宽总高）。
2.根据以上知识就可以将其应用到CAD制图中2.1绘图步骤（1）建图层：分别建立中心线层、细实线层、粗实线层、尺寸线层、剖面线层。
并设定各层线型，颜色，粗细等。
（2）用绘图、编辑命令, 完成图形绘制。
（3）清晰合理标注尺寸。
2.2标注尺寸标注的基本方法有一系列规定（1）标注时直接用实际尺寸，于绘图比例和准确度无关。
（2）尺寸以毫米为单位，不需标注.（使用其它单位注明其代号名称）（3）图样尺寸为机件完工时尺寸，否则另加说明。
CAD制图：Cha08 标注图形尺寸
图8.22 选择【无】单选按钮
图8.23 选择【标注文字 的前缀】单选按钮
图8.24 选择【标注文字 的上方】单选按钮
8.2.3
设置符号和箭头样式
5. 折断标注 在【折断标注】选项区域的【折断大小】文本框中，可以设置标注折断 时标注线的长度大小。 6. 线性折弯标注 在【线性折弯标注】选项区域的【折弯高度因子】文本框中，可以设置 折弯标注打断时折弯线的高度大小。
8.1.2
尺寸标注的组成
在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字（即尺 寸值）、尺寸线（角度标注又称为尺寸弧线）、延伸线（即尺寸界限）、尺寸 线的端点符号（即箭头）及起点等组成，如图8.1所示。下面将介绍尺寸标注的 各组成部分的特点。 标注文字：表明图形的实际测量值。标注文字可以只反映基本尺寸，也可以带 尺寸公差。标注文字应按标准字体书写，同一张图纸上的字高要一致。在图中 遇到图线时须将图线断开。如果图线断开影响图形表达，则需要调整尺寸标注 的位置。 尺寸线：表明标注的方向和范围。AutoCAD 2014通常将尺寸线放置在测量区域 中。如果空间不足，则将尺寸线或文字移到测量区域的外部，取决于标注样式 的放置规则。尺寸线是一条带有双箭头的线段，一般分为两段，可以分别控制 其显示。对于角度标注，尺寸线是一段圆弧。尺寸线应使用细实线绘制。
图8.15 隐藏【尺寸界线1】的效果
图8.16 隐藏【尺寸界线2】的效果
8.2.3
设置符号和箭头样式
在【新建标注样式】对话框中，【符号和箭头】选项卡用于设置尺寸 箭头、圆心标记、折断标注、弧长符号、半径折弯标注和线性折弯标注方 面的格式。如图8.17所示。 1. 箭头 在【箭头】选项区域中可以设置尺寸线和引线箭头的类型及尺寸大小 等。通常情况下，尺寸线的两个箭头应一致。 为了适用于不同类型的图形标注需要，AutoCAD设置了20多种箭头样 式。可以从对应的下拉列表框中选择箭头，并在【箭头大小】文本框中设 置其大小。也可以使用自定义箭头，此时可在下拉列表框中选择【用户箭 头】选项，打开【选择自定义箭头块】对话框，如图8.18所示。在【从图 形块中选择】文本框内输入当前图形中已有的块名，然后选择【确定】按 钮，AutoCAD将以该块作为尺寸线的箭头样式，此时块的插入基点与尺寸 线的端点重合。
CAD最全的制图规范技巧（大院告诉你图是怎么画出来的）
CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。
1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。
为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。
表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。
图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。
图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。
（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。
标题栏中⽂字书写⽅向即为看图⽅向。
标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。
在学习本课程时可暂⽤图1-3所⽰格式。
（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。
1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。
2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。
表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。
当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。
制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。
1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。
CAD图形标注方法简介
还可以用%%nnn输入任何字符，其中nnn为字符的ASCⅡ码。
控制符 %%O %%U %%D %%P %%C %%% 对应特殊字符 上划线 下划线 角度符号(°) 正负号(±) 圆直径符号(φ) 百分号(%) 特殊字符控制符
提示：%%O和%%U是两个切换开关，第一次输入时打开上划线或下划 线功能，第二次输入则关闭上划线或下划线功能。
提示：用Properties(PR)命令也可打开【特性】对话框。
用属性管理器编辑文本标注时，一次可以选择多个标注文 本实体，而用Ddedit命令则每次只能选择一个标注文本
1.3 创建与编辑多行文本
多行文本标注命令可以一次性标注多行文本， 而且是作为一个实体对象，这在进行文本编辑时 具有很大的优越性。编辑多行文本的方法与编辑 单行文本类似。
1.1.1 设置样式名
AutoCAD对文本样式名的设置包括对新建的 文本样式命名，已 定义的文本样式更改名称，删除 已定义的文本样式。 对文本样式名的设置，在【文字样式】对话框的 【样式名】选项组中进行： (1)【新建】按钮 (2)【重命名】按钮 （3) 【删除】按钮
1.1.2 设置字体
AutoCAD对文本字体的设置主要是指： 选择字体文件和定义文字的高度。 AutoCAD中可使用的字体文件分为两种： 一种是普通字体文件，即Windows系列应 用软件在Windows中注册的TrueType字体文件；另 一种是AutoCAD特有的字体文件(.shx)，包括某些 专为亚洲国家设计的大字体文件(Bigfont)。 对文本字体的设置，在【文字样式】对话 框的【字体】选项组中进行： (1) 【字体名】下拉列表：列出了Windows注册的 TrueType字体文件和AutoCAD特有的字体文件 (.shx)，供用户选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD工程图中的尺寸标注方法与技巧
在CAD软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。
尺寸标注的准确与规范不仅能提高图纸的可读性，还能有效地传达设计意图。
本文将介绍一些CAD软件中常用的尺寸标注方法和技巧，帮助大家更好地应用于工程图纸设计中。
1. 线性尺寸标注
线性尺寸标注用于表示直线或线段的长度。
在CAD软件中，一般通过选择起点和终点来确定尺寸标注的位置。
在选择终点时，可以使用一些技巧来确保标注的准确和美观。
例如，在选择终点时按住Shift 键，可以将标注停靠在图形上的特定位置，避免与其他线段重叠或相互交叉。
2. 极坐标尺寸标注
极坐标尺寸标注用于表示圆形或弧形的半径或直径。
在进行极坐标尺寸标注时，我们需要选择一个基准点和一个角度。
选择基准点时，可以使用CAD软件提供的吸附功能，将标注精确对齐到目标位置。
选择角度时，可以使用CAD软件提供的角度输入框，输入具体的数值，也可以通过鼠标选择画布上的线段或圆弧来确定。
3. 角度尺寸标注
角度尺寸标注用于表示直线或线段之间的夹角。
在进行角度尺寸标注时，我们需要选择两条直线或线段，并选择一个基准点。
选择两条
直线或线段时，可以使用CAD软件提供的吸附功能对齐到目标位置。
选择基准点时，通常应选择夹角的顶点作为基准点，以确保标注的准
确和美观。
4. 弯曲尺寸标注
弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。
在进行弯曲
尺寸标注时，我们需要选择曲线的起点、终点和曲线上的一点作为基
准点。
选择起点和终点时，可以使用吸附功能确保标注的准确。
选择
基准点时，应选择曲线上距离起点和终点等距离的一点，以确保标注
正确定位在曲线的最高点。
5. 面积尺寸标注
面积尺寸标注用于表示封闭图形的面积大小。
在进行面积尺寸标注时，我们需要选择图形的顶点，并选择一个基准点。
在选择基准点时，通常应选择封闭图形的内部，以确保标注的准确和清晰。
除了上述的基本尺寸标注方法之外，CAD软件通常还提供了一些高级的标注功能，例如标注式样的自定义、标注尺寸的文字样式和大小
调整等。
这些高级功能可以根据具体需求来灵活应用，提升图纸的可
读性和美观度。
总之，在CAD软件中进行尺寸标注时，需要注意以下几个方面：
准确性、规范性和美观性。
尺寸标注应该根据实际需要选取合适的方
式和符号来表示各个尺寸参数，确保信息的准确传达。
同时，也要遵
守相关的标准和规范，保证图纸的可读性和一致性。
最后，应该注重
标注的美观，使得标注与图纸的其他元素协调统一，提升整体的视觉
效果。
以上是CAD工程图中尺寸标注的方法与技巧的简要介绍。
透过本文，我们可以看到尺寸标注在CAD软件中的重要性和应用价值，学会
正确地使用尺寸标注功能，将有助于提高工程图纸设计的质量和效率。
希望本文能对大家在CAD软件中进行尺寸标注提供一些参考和帮助。
