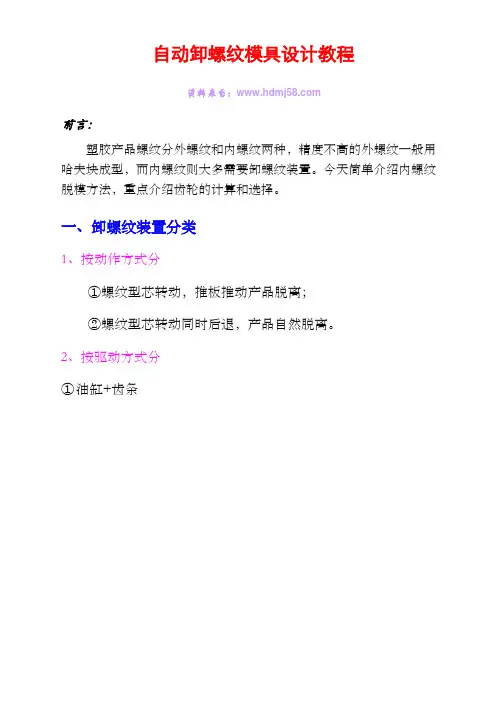

自动卸螺纹模具设计教程资料来自：前言：塑胶产品螺纹分外螺纹和内螺纹两种，精度不高的外螺纹一般用哈夫块成型，而内螺纹则大多需要卸螺纹装置。
今天简单介绍内螺纹脱模方法，重点介绍齿轮的计算和选择。
一、卸螺纹装置分类1、按动作方式分①螺纹型芯转动，推板推动产品脱离；②螺纹型芯转动同时后退，产品自然脱离。
2、按驱动方式分①油缸+齿条②油马达/电机+链条③齿条+锥度齿轮④来福线螺母二、设计步骤1、必须掌握产品的以下数据（见下图）①“D”——螺纹外径②“P”——螺纹牙距③“L”——螺纹牙长④螺纹规格/方向/头数⑤型腔数量2、确定螺纹型芯转动圈数U=L/P + UsU 螺纹型芯转动圈数Us 0.25~1 3、确定齿轮模数、齿数和传动比模数决定齿轮的齿厚，齿数决定齿轮的外径，传动比决定啮合齿轮的转速。
在此之前有必要讲一下齿轮的参数和啮合条件。
三、齿轮的参数和啮合条件模具的卸螺纹机构中大多应用的是直齿圆柱齿轮，而且一般都是渐开线直齿圆柱齿轮，因此下面就以渐开线直齿圆柱齿轮为研究对象。
1、齿轮传动的基本要求①要求瞬时传动比恒定不变②要求有足够的承载能力和较长的使用寿命2、直齿圆柱齿轮啮合基本定律两齿轮廓不论在何处接触，过接触点所作的两啮合齿轮的公法线，必须与两轮连心线相交于一点“C”，这样才能保证齿轮的瞬时传动比不变。
将所有“C”点连起来就成了2个外切圆，称之为分度圆，分度圆圆心距即齿轮圆心距。
详见下图3、渐开线直齿圆柱齿轮参数分度圆直径------“d”表示分度圆周长--------“S”表示齿轮齿距--------“p”表示齿轮齿厚--------“sk”表示齿轮齿槽宽--------“ek”表示齿轮齿数--------“z”表示齿轮模数--------“m”表示齿轮压力角--------“ɑ”表示齿轮传动比--------“i”表示齿轮中心距--------“l”表示4、计算公式如下：①齿距 = 齿厚 + 齿槽宽即：p = sk + ek②模数的由来因为S = Z x P = πx dd = P / πx Zπ是无理数，为计算方便，将P / π规定为常数，即模数，用m 表示，故有公式如下：d = m x z即：分度圆直径等于模数乘以齿数。
